Matlab中使用Plot函数动态画图方法
利用MATLAB编程实现动态画图功能
自动化专业综合设计报告设计题目：利用MATLAB编程实现动态画图功能所在实验室：自动化系统仿真实验室指导教师：学生姓名班级计082-2 班学号200825502210撰写时间：2012-3-1 成绩评定：一．设计目的a)进一步熟悉Matlab的界面及基本操作；b)了解并掌握Matlab中一些函数的作用与使用；c)学会如何利用Matlab实现绘图功能，并可使坐标系动态设置。
二．设计要求外部输入数据动态设置坐标系，然后绘制图形，并举例演示。
三．设计内容Matlab用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。
我设计的题目是利用matlab的GUI编程实现动态的画图功能。
GUI运行时主界面如下：在文本输入框中分别输入x、y、z的值，其中y的值可以是包含x的表达式，z的值可以是包含x和y的表达式。
当y和z的值均为0时，绘制x的曲线；当z的值为0时，绘制二维图形；当z的值不为0时，可以绘制三维图形和三维曲面图。
设计步骤如下：1：打开matlab软件2：建立一个GUI文件，保存到work中3：添加控件主界面，包含的控件有：EditText，StaticText，Axes，PushButton。
其中EditText用于xyz值的输入，StaticText用于显示提示，Axes用于显示绘制的图形，PushButton作为绘图按钮。
4：编写程序程序的编写主要分为两个部分，一个是数据的采集，一个是绘图。
数据采集部分用到的函数主要是str2num、eval函数，具体程序如下: X值输入：function editX_Callback(hObject, eventdata, handles)clchandles.x=str2num(get(hObject,'string'))handles.xhandles=gcboguidata(hObject, handles);Y值输入：function edit2_Callback(hObject, eventdata, handles)clcx=handles.x;handles.y=eval(get(hObject,'string'))handles.yhandles=gcboguidata(hObject, handles);Z值输入：function edit3_Callback(hObject, eventdata, handles)clcx=handles.x;y=handles.y;handles.z=eval(get(hObject,'string'));if handles.z==0set(handles.pushbutton1,'Visible','on');set(handles.pushbutton4,'Visible','off');set(handles.pushbutton5,'Visible','off');elseset(handles.pushbutton1,'Visible','off');set(handles.pushbutton4,'Visible','on');set(handles.pushbutton5,'Visible','on');endhandles.zhandles=gcboguidata(hObject, handles);handles.zhandles=gcboguidata(hObject, handles);绘图部分用到的函数主要有axis（），plot（），plot3（），具体程序如下：绘制二维图形：clcx=handles.x;y=handles.y;handles.x=str2num(get(handles.xhandles,'string'))handles.y=eval(get(handles.yhandles,'string'))handles.z=eval(get(handles.zhandles,'string'));xmin=min(handles.x)-min(handles.x)/10;xmax=max(handles.x)+min(handles.x)/10;ymin=min(handles.y)-min(handles.y)/10;ymax=max(handles.y)+min(handles.y)/10;if y==0q=plot(handles.x)elsev=[xmin xmax ymin ymax]; axis(v);q=plot(handles.x,handles.y);endxlabel('X Öá');ylabel('YÖá');绘制三维图形：function pushbutton4_Callback(hObject, eventdata, handles) clcx=handles.x;y=handles.y;handles.y=eval(get(handles.yhandles,'string'))handles.z=eval(get(handles.zhandles,'string'));xmin=min(handles.x)-min(handles.x)/10;xmax=max(handles.x)+min(handles.x)/10;ymin=min(handles.y)-min(handles.y)/10;ymax=max(handles.y)+min(handles.y)/10;zmin=min(handles.z)-min(handles.z)/10;zmax=max(handles.z)+min(handles.z)/10;v=[xmin xmax ymin ymax zmin zmax];axis(v);q=plot3(handles.x,handles.y,handles.z);绘制三维曲面图：function pushbutton5_Callback(hObject, eventdata, handles) clcx=handles.xy=handles.yhandles.x=eval(get(handles.editX,'string'));handles.y=eval(get(handles.yhandles,'string'))xmin=min(handles.x)-min(handles.x)/10;xmax=max(handles.x)+min(handles.x)/10;ymin=min(handles.y)-min(handles.y)/10;ymax=max(handles.y)+min(handles.y)/10;zmin=min(handles.z)-min(handles.z)/10;zmax=max(handles.z)+min(handles.z)/10;v=[xmin xmax ymin ymax zmin zmax];axis(v);x1=ones(size(handles.y))*handles.x;y1=handles.y*ones(size(handles.x));r=sqrt(x1.^2+ y1.^2)+eps;z=sin(r)./rq=mesh(z);四．设计实验结果及分析当x=-10:0.01:100，y=sin(x)，z=0时，得到的图形如下：当x=-10:0.01:10，y=sin(x)，z=sin(x)+cos(y)时，得到的图形如下(三维图形)：当x=-10:0.1:10，y=x’，z=1时，得到的图形如下（三维曲面图）：五.设计感受我之前对于matlab编程的认识只是局限于M文件编程以及命令窗口编程。
matlab中plot3函数的用法

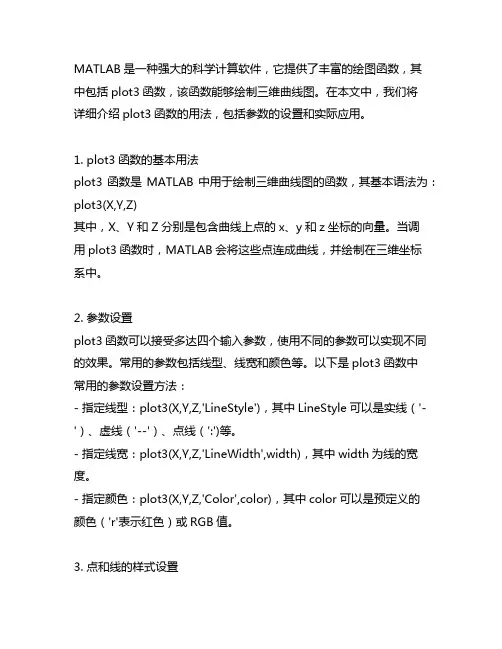

MATLAB是一种强大的科学计算软件，它提供了丰富的绘图函数，其中包括plot3函数，该函数能够绘制三维曲线图。
在本文中，我们将详细介绍plot3函数的用法，包括参数的设置和实际应用。
1. plot3函数的基本用法plot3函数是MATLAB中用于绘制三维曲线图的函数，其基本语法为：plot3(X,Y,Z)其中，X、Y和Z分别是包含曲线上点的x、y和z坐标的向量。
当调用plot3函数时，MATLAB会将这些点连成曲线，并绘制在三维坐标系中。
2. 参数设置plot3函数可以接受多达四个输入参数，使用不同的参数可以实现不同的效果。
常用的参数包括线型、线宽和颜色等。
以下是plot3函数中常用的参数设置方法：- 指定线型：plot3(X,Y,Z,'LineStyle')，其中LineStyle可以是实线（'-'）、虚线（'--'）、点线（':')等。
- 指定线宽：plot3(X,Y,Z,'LineWidth',width)，其中width为线的宽度。
- 指定颜色：plot3(X,Y,Z,'Color',color)，其中color可以是预定义的颜色（'r'表示红色）或RGB值。
3. 点和线的样式设置除了基本的参数设置外，plot3函数还可以根据需要设置点和线的样式。
可以使用plot3(X,Y,Z,'o')来绘制原点，使用plot3(X,Y,Z,'*')来绘制星号等。
这些样式设置可以使曲线图更加美观和易于理解。
4. 多个曲线的绘制在实际应用中，可能需要在同一张图中绘制多条曲线，这时可以多次调用plot3函数来实现。
例如：plot3(X1,Y1,Z1)hold onplot3(X2,Y2,Z2)hold off这样就可以在同一张图中绘制出两条曲线。
需要注意的是，为了在同一张图中绘制多条曲线，需要使用hold on和hold off命令来控制绘图区的保持和释放。
matlab中绘制多条曲线的方法
在MATLAB中，绘制多条曲线是非常常见的需求。
通过绘制多条曲线，我们可以直观地比较不同数据之间的关系，分析数据的变化趋势，从而更好地理解数据的特点和规律。
在本文中，我们将介绍在MATLAB中绘制多条曲线的方法，希望能够帮助读者更加熟练地使用MATLAB进行数据可视化和分析。
一、使用plot函数绘制多条曲线在MATLAB中，最常用的绘制曲线的函数是plot函数。
通过plot函数，我们可以轻松地将多组数据绘制成曲线，并在同一张图上进行比较和分析。
下面是使用plot函数绘制多条曲线的基本步骤：1. 准备数据我们需要准备要绘制的多组数据。
假设我们有两组数据x1和y1，以及另外两组数据x2和y2。
这些数据可以是向量、矩阵，甚至是函数表达式。
2. 绘制曲线接下来，我们可以使用plot函数将数据绘制成曲线。
具体的代码如下所示：```matlab绘制第一组数据plot(x1, y1, 'r-'); 'r-'表示红色实线hold on; 将图形保持在同一张图上绘制第二组数据plot(x2, y2, 'b--'); 'b--'表示蓝色虚线hold off; 取消保持图形在同一张图上```通过以上代码，我们可以将两组数据分别绘制成红色实线和蓝色虚线的曲线，并显示在同一张图上。
这样，我们就可以方便地对两组数据进行比较和分析了。
3. 添加图例和标签我们可以通过legend函数添加图例，通过xlabel和ylabel函数添加坐标轴标签，通过title函数添加图标题，使得图像更加清晰和易懂。
二、使用plot3函数绘制三维曲线除了在二维平面上绘制曲线外，MATLAB还提供了plot3函数用于在三维空间中绘制曲线。
使用plot3函数绘制多条三维曲线的步骤与使用plot函数类似，只是需要将数据扩展到三维空间，并指定绘制的坐标系。
具体的代码如下所示：```matlab准备三维数据[x1, y1, z1] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);[x2, y2, z2] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);v1 = x1.*exp(-x1.^2 - y1.^2 - z1.^2);v2 = x2.*exp(-x2.^2 - y2.^2 - z2.^2);绘制三维曲线plot3(x1, y1, z1, 'r-', 'LineWidth', 2); 'r-'表示红色实线hold on;plot3(x2, y2, z2, 'b--', 'LineWidth', 2); 'b--'表示蓝色虚线hold off;xlabel('X');ylabel('Y');zlabel('Z');legend('Exp(-x^2 - y^2 - z^2)', 'X*Exp(-x^2 - y^2 - z^2)');title('Three-Dimensional Curve');```通过以上代码，我们可以将两组三维数据绘制成红色实线和蓝色虚线的曲线，并显示在同一张图上。
matlab中plot函数的用法介绍
∙博文打印预览∙打印图片∙选择字号：超大大中小∙阿元[转载]matlab plot阿元/xywatersky 2010-12-30 09:48:08原文地址：matlab plot作者：blueboylovesky/106503841.html1 plot（x）：x为长度为n的数值向量，坐标的纵坐标是向量x，横坐标为matlab系统根据x向量的元素序号自动生成的从1开始的向量。
2 plot（x，y）：纵坐标是y，横坐标是x。
x，y向量的数目必须相等。
3 axis（[x1,x2,y1,y2])：设定坐标轴的范围。
4 plot （x）：x为m*n的矩阵，plot(x)命令为矩阵的每一列画出一条线，共n条，曲线的横坐标为向量1：m，m是矩阵的行数。
5 plot(z): 可以复制复向量曲线它与（plot(real(z),imag(z))等效，以实部为横坐标，虚部为纵坐标。
6 plot(x1,y1,x2,y2...) ：绘制多条曲线绘制图形的一般步骤：1 曲线数据备份对于二维曲线，横坐标和纵坐标数据变量；对于三维曲面，矩阵参变量和对应的函数值2 指定图形窗口和子图位置：默认时，打开Figure No.1窗口或当前窗口，当前子图；也可以打开指定的图形窗口和子图3 设置曲线的绘制方式：线型，色彩，数据点形4 设置坐标轴：坐标的范围，刻度和坐标分格5 图形注释图名，坐标名，图例，文字说明6 着色，明暗，灯光，材质处理（仅对三维图形处理）7 视点，三度（横，纵，高）比（仅对三维图形处理）8 图形的精细修饰（图形句柄操作）：利用对象属性值设置利用图形窗工具条进行设置说明：1）步骤1和3是最基本的绘图步骤，matlab一般只需要这2步就可以绘制出图形。
2）步骤2一般在图形较多的情况下，需要制定图形窗口，子图时使用。
3）除了1 2 3的其他步骤，用户可以根据自己的需要改变前后次序。
多个图形绘制的方法：1 指定图形窗口需要多个图形窗口同时打开时，可以使用figure语句：figure （n）：figure（1），figure（2）...2 同一个窗口多个子图可以通过在plot命令前加上subplot命令来实现subplot（m,n,k) % 使m*n幅子图中的第k幅成为当前图说明：将图形窗口划分为m*n幅子图，k是当前子图的编号。
Matlab中使用Plot函数动态画图方法总结
Matlab中使用Plot函数动态画图方法总结Matlab除了强大的矩阵运算，仿真分析外，绘图功能也是相当的强大，静态画图没什么问题，由于Matlab本身的多线程编程缺陷，想要动态的画图，并且能够很好的在GUI中得到控制，还不是一件很容易的事情，下面总结几种方法。
一. AXIS 移动坐标系这种方法是最简单的一种方法，适合于数据已经全部生成的场合，先画图，然后移动坐标轴。
实例代码如下：%%%先画好，然后更改坐标系%在命令行中使用Ctrl+C 结束t=0:0.1:100*pi;m=sin(t);plot(t,m);x=-2*pi;axis([x,x+4*pi,-2,2]);grid onwhile 1if x>max(t)break;endx=x+0.1;axis([x,x+4*pi,-2,2]); %移动坐标系pause(0.1);end二. Hold On 模式此种方法比较原始，适合于即时数据，原理是先画上一帧，接着保留原始图像，追加下一幀图像，此种方式比较繁琐，涉及画图细节，并且没有完整并连续的Line对象数据。
例如：%%% Hold On 法% 此种方法只能点，或者分段划线hold offt=0;m=0;t1=[0 0.1]; %要构成序列m1=[sin(t1);cos(t1)];p = plot(t,m,'*',t1,m1(1,:),'-r',t1,m1(2,:),'-b','MarkerSize',5);x=-1.5*pi;grid on;for i=1:100hold ont=0.1*i; %下一个点m=t-floor(t);t1=t1+0.1; %下一段线(组)m1=[sin(t1);cos(t1)];p = plot(t,m,'*',t1,m1(1,:),'-r',t1,m1(2,:),'-b','MarkerSize',5);x=x+0.1;axis([x x+2*pi -1.5 1.5]);pause(0.01);end三. Plot 背景擦除模式这种模式比较适合画动画，效率比较高，刷新闪烁小，适合即时数据，最终的Line结构数据完整。
matlab中plot的用法及功能

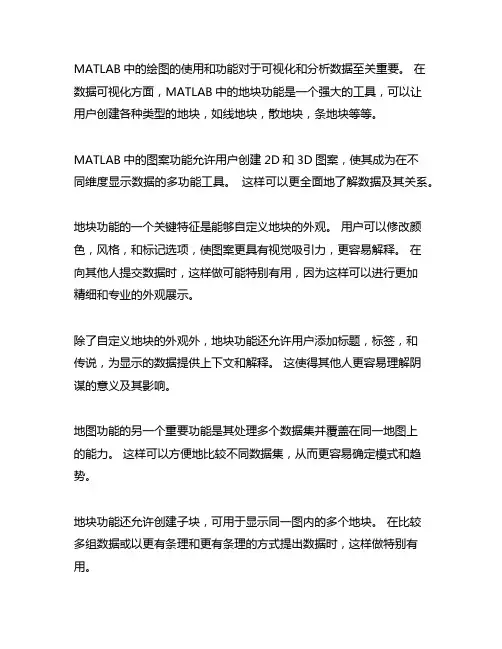

MATLAB中的绘图的使用和功能对于可视化和分析数据至关重要。
