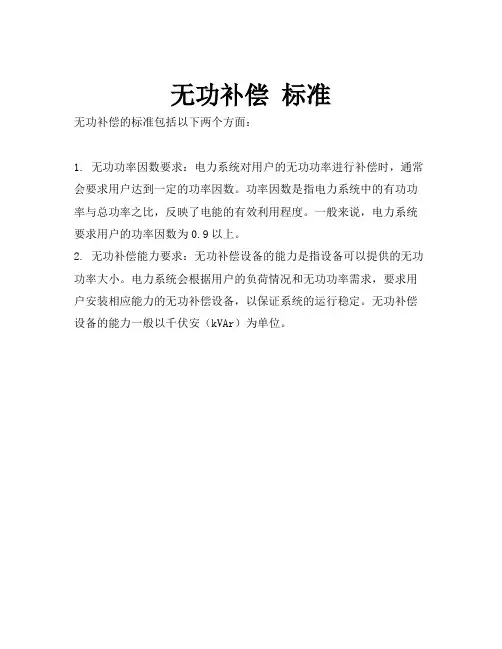

无功补偿标准
CECS 32-1991 并联电容器用串联电抗器设计选择标准.chm
CECS S33-1991 并联电容器装置的电压、容量系列选择标准[附条文说明] .chm DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件.pdf
DL 484-1992 静态零序补偿型电抗继电器技术条件.doc
DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定.pdf
DL／T 597?1996 低压无功补偿控制器订货技术条件.pdf
DL／T 604-1996 高压并联电容器装置订货技术条件.pdf
GB 11024-1989 高电压并联电容器耐久性试验.pdf
GB 15166.5-1994 交流高压熔断器并联电容器外保护用熔断器.pdf
GB 3667-1997 交流电动机电容器.pdf
GB 3983.1-1989 低电压并联电容器.pdf
GB 3983.2-1989 高电压并联电容器.pdf
GB 50227-1995 并联电容器装置设计规范.pdf
GB 50227-1995 并联电容器装置设计规范条文说明.doc
GB 6565-1987 交流高压断路器的开合电容器组试验.doc
GB 6915-1986 高原电力电容器.pdf
GB 6916-1986 湿热带电力电容器.doc
GB 7675-1987 交流高压断路器的开合电容器组试验.pdf
GB／T 15576-1995 低压无功功率静态补偿装置总技术条件.pdf
GB／T 2900.16-1996 电工术语电力电容器.pdf
GB／T 4705-1992 耦合电容器及电容分压器.doc
GB／T 4787-1996 断路器电容器.pdf
JB 7113-1993 低压并联电容器装置.pdf
JB 7115-1993 低压无功就地补偿装置.pdf
JB／T 7111-1993 高压并联电容器装置.doc
JB／T 7112-2000 集合式高电压并联电容器.doc
JB／T 7113-1993 低压并联电容器装置.doc
JB／T 7115-1993 低压就地无功补偿装置.doc
JB／T 7613-1994 电力电容器产品包装通用技术条件.doc
JB／T 8168-1999 脉冲电容器及直流电容器.doc
JB／T 8169-1999 耦合电容器及电容分压器.doc
JB／T 8596-1997 交流电动机起动用电解电容器.doc
JB／T 8958-1999 自愈式高电压并联电容器.pdf
JB／T 9663-1999 低压无功功率自动补偿控制器.doc
SD 205-1987 高压并联电容器技术条件.pdf
SD 325-1989 电力系统电压和无功电力技术导则(试行).pdf
SDJ 25-1985 并联电容器装置设计技术规程(试行).doc
ZBK 48003-1987 并联电容器电气试验规范.doc
电力系统电压和无功电力管理条例.doc
无功补偿控制器
无功补偿控制器 产品概述 JKWZ-200无功补偿与配电监测控制器(以下简称控制器) ,具有无功补偿、数据采集、通讯等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制，以达到最大限度的节能降耗、提高电网质量的目的，该产品经过十多年的持续改进应用，有近万只的连续运行，产品稳定可靠。 1. 数以电压、功率因数、无功功率等综合判定条件投切电容，无投切振荡，无投切呆区，具有控制精度高，装置补偿效果好。 ＪＫＷＺ无功补偿控制器 2. 多种投切模式，共补、分补、混合补偿多达12路6种组合。 3. 支持短信模式，短信息和手机兼容，可以使用手机直接查看或设置参数。
4. 中文液晶显示，界面友好。可分相分级对三相不平衡的配电系统无功进行精确补偿。 5. 具有过压、欠压，并能故障闭锁，保护补偿装置；控制器数据可通过485通讯上传至主控室，便于管理。 6. 控制器对外联系的部分均采用多种信号隔离措施---如电磁隔离、光电隔离等，以提高控制器的抗干扰能力。 7. 自适应频率算法，输入信号在45-55Hz之间变化，均可实现正常数据采集功能。相位自动识别，接线简单。 8. 器具有功耗低、安装方便、匹配方式灵活多样、适应多种运行环境等特点。 9. 路板采用多层表面贴装技术，减少了电路体积，减少发热，提高了控制器的可靠性。 10. 控制器采用整体面板、封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，控制器的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。 11. 在采样回路中，选用高精度、高稳定的16位AD模数转换器件,保证正常运行的高精度,避免因环境改变或长期运行而造成采样误差增大。
1、为什么需要无功补偿及补偿的基本知识
产品技术特点--- 一、为什么需要无功补偿及补偿基本知识 企业中由于大量的用电负荷是感性负荷，因此企业的自然功率因数较低，如不采用人工补偿、提高功率因数，将造成如下不良影响： a、让发电机大量发无功，消耗发电机的功率，降低发电机的输出功率，当发电机需提高无功输出，低于额定功率因数运行时，将使发电机有功输出降低； b、无功在输配电网络中传输，占据了传输容量，降低了变电、输电设备的供电能力； c、加大了网络的传输容量，使网络电力损耗增加（网络中的电能损失与功率因数平方数成反比）； d、功率因数愈低，线路的电压降愈大，使得用电设备的运行条件恶化； e、月均功率因数低于0.9（小型低压用户或农业用电为0.8），将受到“电力罚款”。 上述可见，提高功率因数不仅对电力系统，而且对企业经济运行有着重大意义。无功补偿应本作：无功在哪理发生，就在那里就地补偿的原则。因此，广泛的低压配电系统使用大量低压补偿装置。 补偿的基本知识 补偿就是用电容器的容性无功(Q C)去减小用户配电网络中的感性无功（Q L）, 减小功率因数角（φ），以提高功率因数（COSφ）。从下面的功率三角形可形象的看出这种关系。 功率三角形 例：一用户4、5、6三月的用电：（电业局数据）
1）计算每月功率因数： 4月S=（419000^2+375640^2）^5=562731（（KV A.h） COSΦ=P/S=419000/562731=0.7445 5月S=（440920^2+388820^2）^5=587870（（KV A.h）COSΦ=P/S=440920/587870=0.75 6月S=（444286^2+473480^2）^5=649287（（KV A.h） COSΦ=P/S=444286/649287=0.684 2) 将月均功率因数提高到0.9以上,应补偿多少电容器： 按有功不变来进行计算：为确保0.9，按0.92计算 A、4月：有功419000（KW.h）视在功 =419000/0.92=450978(KV A.h) 允许无功Q=(450978^2-419000^2) ^0.5=166794(Kvar.h) 现有无功375640(Kvar.h) 应补偿375640-166794=208846(Kvar.h),换算为每小时功 率:208846/30/24=290(Kvar) B、5月：有功440920（KW.h）视在功 =440920/0.92=479261(KV A.h)
无功补偿及功率因数知识
交流电在通过纯电阻的时候，电能都转成了热能，而在通过纯容性或者纯感性负载的时候，并不做功。也就是说没有消耗电能，即为无功功率。当然实际负载，不可能为纯容性负载或者纯感性负载，一般都是混合性负载，这样电流在通过它们的时候，就有部分电能不做功，就是无功功率，此时的功率因数小于1，为了提高电能的利用率，就要进行无功补偿。 电网中的电力负荷如电动机、变压器等，大部分属于感性电抗，在运行过程中需要向这些设备提供相应的无功功率。在电网中安装并联电容器、同步调相机等容性设备以后，可以供给感性电抗消耗的部分无功功率小电网电源向感性负荷提供无功功率。也即减少无功功率在电网中的流动，因此可以降低输电线路因输送无功功率造成的电能损耗，改善电网的运行条件。这种做法称为无功补偿。 配电网中常用的无功补偿方式有哪些？ 无功补偿可以改善电压质量，提高功率因数，是电网采用的节能措施之一。配电网中常用的无功补偿方式为：在系统的部分变、配电所中，在各个用户中安装无功补偿装置；在高低压配电线路中分散安装并联电容机组；在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器，进行集中或分散的就地补偿。 1、就地补偿 对于大型电机或者大功率用电设备宜装设就地补偿装置。就地补偿是最经济、最简单以及最见效的补偿方式。在就地补偿方式中，把电容器直接接在用电设备上，中间只加串熔断器保护，用电设备投入时电容器跟着一起投入，切除时一块切除，实现了最方便的无功自动补偿，切除时用电设备的线圈就是电容器的放电线圈。 2、分散补偿 当各用户终端距主变较远时，宜在供电末端装设分散补偿装置，结合用户端的低压补偿，可以使线损大大降低，同时可以兼顾提升末端电压的作用。 3、集中补偿 变电站内的无功补偿，主要是补偿主变对无功容量的需求，结合考虑供电压区内的无功潮流及配电线路和用户的无功补偿水平来确定无功补偿容量。35KV变电站一般按主变容量的10%-15%来确定；110KV变电站可按15%-20%来确定。 4、调容方式的选择 (1)长期变动的负荷 对于建站初期负荷较小，以后负荷逐渐增大的情况，组装设无载可调容电容器组。户外安装时可选用可调容集合式电容器；户内安装时可选用可调容柜式电容器装
SVG无功补偿装置
SVG无功补偿装置讲解说明 一、SVG无功补偿装置的应用场合 凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置（这是国家电力部门的规定），特别是那些功率因数较低的工矿、企业、居民区必须安装。大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。 二、SVG无功补偿装置与目前国内其他产品相比的优势 1、补偿方式：国内的无功补偿装置基本上是采用电容器进行无功补偿，补偿后的功率因素一般在0.8-0.9左右。SVG采用的是电源模块进行无功补偿，补偿后的功率因素一般在0.98以上，这是目前国际上最先进的电力技术，国内掌握这项技术的目前就我们一家； 2、补偿时间：国内的无功补偿装置完成一次补偿最快也要200毫秒的时间，SVG在5-20毫秒的时间就可以完成一次补偿。无功补偿需要在瞬时完成，如果补偿的时间过长会造成该要无功的时候没有，不该要无功的时候反而来了的不良状况； 3、有级无极：国内的无功补偿装置基本上采用的是3—10级的有级补偿，每增减一级就是几十千法，不能实现精确的补偿。SVG可以从0.1千法开始进行无极补偿，完全实现了精确补偿； 4、谐波滤除：国内的无功补偿装置因为采用的是电容式，电容本身会放大谐波，所以根本不能滤除谐波，SVG不产生谐波更不会放大谐波，并且可以滤除50%以上的谐波； 5、使用寿命：国内的无功补偿装置一般采用接触器或可控硅控制，造成使用寿命较短，一般在三年左右，自身损耗大而且要经常进行维护。SVG使用寿命在十年以上，自身损耗极小且基本上不要维护。 三、为什么要使用无功补偿装置 无功补偿技术是一种很传统的电力技术，它代表了一个国家电力水平的高
无功补偿及低压补偿装置原理简介
无功补偿及低压补偿装置原理简介 一、一次电路 一次电路的构成如下图所示，包括隔离开关QS、10组熔断器FUI～FUIO、接触器KM1～KMIO、热继电器FRl~F'R10、补偿电容器CI~CIO．另外还有电流互感器TAa、TAh和TAc．避雷器BLI、BL2和BL3。其中熔断器和热继电器用于对电容器进行短路及过电流保护；接触器是对电容器进行手动或自动投入、切除的开关器件；电流互感器获取的电流信号用于测量无功补偿柜补偿电流的大小：避雷器用子吸收电容器投入、切除操作时可能产生的过电压，是一种额定电压为AC220V的低压避雷器。 二、二次控制电路 包括一个物理结构分为7层的转换开关2SA、无功补偿自动控制器（以下简称补偿控制器）等元器件。转换开关2SA用来手动控制投入或切除1~10路补偿电容器，并完成自动控制器电压信号、电流信号的接人或退出。补偿控制器可以根据功率因数的高低或无功功率r与用蠛的大小自动投入或切除电容器，并在系统电压较高时自动切除电容嚣。具体电路见下图。 转换开关2SA有一个操作手柄，出下图可见，该手柄有自动、零位和手动l~lo共12个挡位，每旋转30°即可转换一个挡位。 在每个挡位，会有桐应的转换开关触点接通.2SA共可转换13对触点，分别是(7)、(8)、(9)、(10)等等，一直到下部的(1)、(2)触点。为了标示出转换开关2SA在不同的挡位与各组触点之问的对应关系，与12个挡位相对应的有12条纵向虚线，虚线与每一组触点（略偏下、无形相交的位置，可能标注有圆点或不标注圆点。标注有圆点的，表示转换开关旋转至该档位时，圆点（略偏上）位
置的一组触点是接通的，否则该组触点星开路状态。例如，在触点(7)、(8)略偏下位置，手动1．手动IO挡位时均标注有圆点，表示这10个挡位时触点(7)、(8)均接通。而在手动l挡位，只在触点(7)、(8)和(1)、(2)位置标注有圆点，说明在该挡位这两组触点是接通的。 无功补偿屏如欲进入自动控制投切状态，需给补偿控制器接人进线柜或待补偿电路总进线处A相电流互感器二次的电流信号I^，B桐、C相电压信号，以及接触器线圈吸合所需的工作电源。具体接线见下图中补偿控制器接线端子图。 图中US1、US2端干连接的103、104号线即是B相、C相电压信号（转换开关2SA在自动挡位时，103号线经2SA的(3)、(4)触点、熔断器FU13、X12端子、隔离开关Qs，连接至B桐电源；104号线沿类似线路连接至C相电源）；ISI、IS2端子连接的即是进线柜的电流信号（经由转换开关2SA转接）．COM端连接的l 号线即是接触器线圈吸合所需的丁作电源（1号线经熔断器FU11、XI1端子、隔离开关Qs，连接至A桐电源）。B相、C桐电压信号及A相电流信号在补偿控制器内部经过微处理器运算判断后，计算出功率因数的高低、无功功率的大小，一方面经过LED显示器显示功率因数值，同时发送电容器投切指令，例如补偿控制器发出投入电容器CI的指令时，其接线端子中的1号端子经内部继电器触点与COM端(1号线．A相电源)连通，该端子经3号线连接至接触器KMI线圈的左端，线圈的右端经热继电器FR1的保护触点接至2号线．即电源零线N。接触器KM1线圈得电后，主触点闭合．将电容器CI投入，实现无功补偿。此同时．KMI的辅助触点闭合，接通指示灯HL1，指示第一路电容器已经投入．如果无功功率数值较大，补偿控制器则控制各路电容器依次投入，直到功率因数补偿到接近于1。每一路电容器投入时的时间间隔是可调的，通常将其调整为几秒至儿十秒之间。补偿控制器遵
ABB无功补偿解决方案
(四) ABB无功补偿解决方案 ABB无功功率补偿主要元件清单 CLMD-ABB低压电力电容器 1.CLMD低压电容器是ABB比利时公司进口产品，电压范围是从220V到 1000V，频率是50/60HZ，其能够满足系统电压、电流、频率的性能水平要求。 2.干式设计：CLMD使用干式电介质绝缘材料，避免了污染环境和泄漏的危险。 3.CLMD电容器重量非常轻，便于运输和安装。 4.极低损耗：CLMD介质损耗少于每千乏0.2瓦，总损耗包括放电电阻在内， 少于每千乏0.5瓦。 5.安全性：CLMD电容器备有放电电阻器，每个电容芯都有热均衡器以提供有 效的热耗散。 6.CLMD寿命长，具有自我恢复功能。当如果电介质的绝缘材料出现故障，临 近的金属电极会及时气化，把故障隔离，使电容器正常运行。 7.CLMD电容芯内部有独特的隔离器，能够在每个元件在寿命结束时有选择性 的把电容器从电路中隔离开来。
8.CLMD具有防火性能，所有电容芯元件有蛭石环绕。蛭石是一种无机，惰性， 防火及无毒性的粒状材料，能够吸收箱体内产生的能量，熄灭任何火焰。9.CLMD电容器的引线端子采用坚固的材料，避免了安装时发生损坏，减少了 维修量。 10.CLMD电容器符合国际电工委员会IEC31-1、IEC31-2的要求。 RVC-ABB功率因数控制器 1.ABB公司的RVC功率因数控制器是ABB比利时公司进口产品，其能够满足 系统电压、电流和频率的性能水平要求。 2.ABB公司的RVC功率因数控制器运行方式灵活，有自动运行模式，手动运 行模式，自动设定模式，手动设定模式四种，方便用户使用。 3.RVC调试功能强大，能够设定目标功率因数，控制器灵敏度C/K，相移，切 换延时，输出，电容器切换顺序，而且具有很好的自动初始化功能。 4.RVC采用液晶显示，液晶显示屏对比度用温度自动补偿，用户界面友好，方 便用户手动操作，能够显示功率因素，报警信号，超温信号，电容器需进行切换的指示信号。 5.具有各种报警功能：所有输出回路均被接通后，如果6分钟内功率因素不能 达到目标值则报警，内部温度上升到85摄氏度报警，电源掉电报警并随即切断所有电容器。 6.最大环境温度额定值为70摄氏度，对谐波不敏感。 RVC部分参数
无功补偿装置几种常见类型比较
无功补偿装置几种常见类型比较 常见的动态无功补偿装置有四种：调压式动态无功补偿装置、磁控式动态无功补偿装置、相控式（TCR型）动态无功补偿装置、SVG 动态无功发生器。 ① 调压式动态无功补偿装置 调压式动态补偿装置原理是：在普通的电容器组前面增加一台电压调节器，利用电压调节器来改变电容器端部输出电压。根据 Q=2πfCU2改变电容器端电压来调节无功输出，从而改变无功输出容量来调节系统功率因数，目前生产的装置大多可分九级输出。该装置为分级补偿方式，容易产生过补、欠补。由于调压变压器的分接头开关为机械动作过程，响应时间慢（约3~4s），虽能及时跟踪系统无功变化和电压闪变，但跟踪和补偿效果稍差。但比常规的电容器组的补偿效果要好的多；在调压过程中，电容器频繁充、放电，极大影响电容器的使用寿命。由于有载调压变压器的阻抗，使得滤波效果差。虽然价格便宜， 占地面积小，维护方便，一般年损耗在0.2%以下。 ② 磁控式(MCR型)动态无功补偿装置 磁控式动态无功补偿装置原理是：在普通的电容器组上并联一套磁控电抗器。磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，从而调节电抗器的输出容量，利用电抗器的容量和电容器的容量相互抵消，可实现无功功率的柔性补偿。 能够实现快速平滑调节，响应时间为100-300ms，补偿效果满足风场工况要求。
磁控电抗器采用低压晶闸管控制，其端电压仅为系统电压的1％～2％，无需串、并联，不容易被击穿，安全可靠。设备自身谐波含量少，不会对系统产生二次污染。占地面积小，安装布置方便。装置投运后功率因数可达0.95以上，可消除电压波动及闪变，三相平衡符合国际标准。免维护，损耗较小，年损耗一般在0.8%左右。 ③相控式动态无功补偿装置（TCR） 相控式动态无功补偿装置（TCR）原理是：在普通的电容器组上并联一套相控电抗器（相控电抗器一般由可控硅、平衡电抗器、控制设备及相应的辅助设备组成）。相控式原理的可控电抗器的调节原理见下图 所示。 通过对可控硅导通时间进行控制，控制角（相位角）为α，电流基波分量随控制角α的增大而减小，控制角α可在0°~90°范围内变化。控制角α的变化，会导致流过相控电抗器的电流发生变化，从而改变电抗器输出的感性无功的容量。 普通的电容器组提供固定的容性无功，感性无功和容性无功相抵消，从而实现总的输出无功的连续可调。 i 相控式原理图 优点： 响应速度快，≤40ms。适合于冶金行业。 一般年损耗在0.5%以下。缺点：晶闸管要长期运行在高电压和大电流工况下，容易被
正泰nwkG无功补偿控制器说明书
NWK-G系列 智能型无功补偿控制器 使用说明书 一、简介 NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。 二、功能特点 1、采用国外先进芯片，增加了断电记忆功能。即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。 2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。 3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。简明的人机对话，使操作极为方便。 4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。 5、判别取样电流极性（自动识别极性），并自动转换。给安装调试使用带来极大方便。 6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示https://www.360docs.net/doc/0118475682.html,。 7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。 8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。 9、有超前、滞后、过压、欠流LED指示灯指示。LED提示编程输入。 10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。 三、使用条件 1、海拔高度不超过1000米。 2、环境温度不高于+40℃，24小时内平均温度不超过+35℃，最低环境温度不低于－10℃。 3、空气相对湿度不大于85%（在25℃时）。 4、周围环境，无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。 5、电网电压波动范围不大于本机额定电压±10%。 五、安装方式 NWK1-G外型采用42L6系列仪表结构，外形尺寸120×120×80mm，安装开孔113×113mm，嵌入深度为80mm,侧面设安装孔，紧固附件的挂钩插入孔内，旋附件上的螺丝即把控制器固定在屏上。 六、接线方法 1、控制器电压U1、U3接B相、C1、图2） 2、取样电流端I1、I2必须取自总负荷（总柜）A相电流互感器次级，不得取自电容屏。 开孔 3、COM为控制器输出端1~10组内部继电器的公共源，交流接触器J线圈电压220V。 NWK1-G型接线图（图1）略 （如果接触器线圈电压为380V，公共端接火线） 控制固态继电器接线图（图2）略
无功补偿设备主要分类简介
无功补偿设备主要分类简介 无功补偿是电力系统及电力设备稳定运行的重要保障，无功补偿设备也是输配电网必备的重要设备。无功补偿设备大致可分为三类：调相机、静止无功补偿装置（Static Var Compensator，SVC）、静止无功发生装置（Static Var Generator，SVG）。 调相机或称同步调相机、同步补偿机是较早出现的一类无功补偿设备。调相机实际是一台空载运行的同步电动机，利用同步电动机在不同励磁电流下的发出或吸收无功电流的能力起到无功补偿作用。当正常励磁时，调相机的电枢电流接近于零；过励磁时，调相机向电网发出无功电流；欠励磁时，调相机从电网中吸收无功电流。因此，调相机经常运行在过励状态，励磁电流较大，损耗也比较大，发热比较严重。为方便运行起见，调相机一般与发电厂中的同步发电机组或负荷端的异步电动机组安装在一起，容量较大的调相机还需要采用氢气冷却。以上缺点均大大限制了调相机的应用范围，目前除在高压直流输电线路的终端作动态无功支持外，已很少使用。 SVC是目前应用最为广泛的一类无功补偿设备。单就字面而言，SVC中的“Static”即静止，是相对于调相机的旋转而言，因此除调相机和SVG之外，凡是用电感或电容进行无功补偿的装置均可称作SVC。按国际大电网会议的定义，SVC可分为以下7类：机械投切电容器（MSC）、机械投切电抗器（MSR）、自饱和电抗器（SR）、晶闸管控制电抗器（TCR）、晶闸管投切电容器（TSC）、晶闸管投切电抗器（TSR）、自换向或电网换向转换器（SCC/LCC）。实际上以上7类仍未能涵盖全部SVC设备，例如MCR(Magnetic Control Reactor)——磁阀式可控电抗器设备以及由以上两类或几类技术混合构成的设备。一般认为应慎重使用SVC这一名词，因为其所能指代的范围过于宽泛。 在种类繁多的SVC设备中，一般可按控制/投切设备的种类分为机械投切型及电力电子型两大类，通常所称的SVC设备也是指这两类。前者一般包括机械投切电容器（MSC）、机械投切电抗器（MSR）等，共同特点是采用机械投切开关如接触器、遥控断路器等作为投切设备，其优点是鲁棒性较好、不易受谐波干扰等，缺点则是响应时间长、一般只能分级投入不易实现动态无级补偿等。后者一般包括晶闸管控制电抗器（TCR）、晶闸管投切电容器（TSC）、晶闸管投切电
无功补偿容量计算
无功补偿容量计算 Prepared on 22 November 2020
一、无功补偿装置介绍 现在市场上的无功补偿装置主要分为固定电容器组、分组投切电容器组、有载调压式电容器组、SVC和SVG。下面介绍下各种补偿装置的特点。 1)固定电容器组。其特点是价格便宜，运行方式简单，投切间隔时间长。但它对于补偿变化的无功功率效果不好，因为它只能选择全部无功补偿投入或全部无功补偿切出，从而可能造成从补偿不足直接补偿到过补偿，且投切间隔时间长无法满足对电压稳定的要求。而由于光照强度是不停变化的，利用光伏发电的光伏场发出的电能也跟着光伏能力的变化而不断变化，因此固定电容器组不适应光伏场的要求，不建议光伏项目中的无功补偿选用固定电容器组。 2)分组投切电容器组。分组投切电容器组和固定电容器组的区别主要是将电容器组分为几组，在需要时逐组投入或切出电容器。但它仍然存在投切间隔时间长的问题，且分的组数较少，一般为2～3组（分的组数多了，投资和占地太大），仍有过补偿的可能。因此分组投切电容器组适用于电力系统较坚强、对相应速度要求较低的场所。 3)有载调压式电容器组。有载调压式电容器组和固定电容器组的区别主要是在电容器组前加上了一台有载调压主变。根据公式Q=2πfCU2可知，电容器组产生的无功功率和端电压的平方成正比，故调节电容器组端电压可以调节电容器组产生的无功功率。有载调压式电容器组的投切间隔时间大大缩短，由原来的几分钟缩短为几秒钟。且有载调压主变档位较多，一般为8～10档，每档的补偿无功功率不大，过补偿的可能性较小。因此分组投切电容器组适用于电力系统对光伏场要求一般的场所。
如何选择无功补偿装置
如何合理选择无功补偿装置 无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。 一、按投切方式分类: 1. 延时投切方式 延时投切方式即人们熟称的"静态"补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如cosΦ超前 且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如cosΦ<0.98,即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到cosΦ〈0.95，迅速将电容器组逐一投入，而在投入期间，此时电网可能已是容性负载即过补偿了，控制器则控制电容器组逐一切除，周而复始，形成震荡，导致系统崩溃。是否能形成振荡与负载的性质有密切关系，所以说这个参数需要根据现场情况整定，要在保证系统安全的情况下，再考虑补偿效果。 2. 瞬时投切方式 瞬时投切方式即人们熟称的"动态"补偿方式，应该说它是半导体电力器件与数字技术综合的技术结晶，实际就是一套快速随动系统，控制器一般能在半个周波至1个周波内完成采样、计算，在2个周期到来时，控制器已经发出控制信号了。通过脉冲信号使晶闸管导通，投切电容器组大约20-30毫秒内就完成一个全部动作，这种控制方式是机械动作的接触器类无法实现的。动态补偿方式作为新一代的补偿装置有着广泛的应用前景。现在很多开关行业厂都试图生产、制造这类装置且有的生产厂已经生产出很不错的装置。当然与国外同类产品相比从性能上、
无功补偿相关知识
无功补偿相关知识 一、无功补偿基础知识 在电力系统的输、变、配电设备和用电设备中所消耗的功率分为两种：一是把电能转换为机械能、光能、热能、化学能并在用电设备中真实消耗掉的功率，称有功功率；二是为了在变压器或电动机电感线圈中产生和维持磁场以及在电容中维持电场所消耗的功率，称无功功率。 1、什么叫无功？ 电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量交换而占有的电网容量叫无功。无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿。 2、无功功率有那些危害？ 无功功率不做功，但占用电网容量和导线截面积，造成线路压降增大，使供配电设备过载，谐波无功使电网受到污染，甚至会引起电网振荡颠覆。 3、什么是动态无功补偿？ 动态无功补偿是根据电网中动态变化的无功量实时快速地进行补偿。 4、进行就地动态补偿的意义是什么？ 就地动补的意义是能将用电设备至发电厂全程供配电设备、线路、都得到补偿，降损节能效果显著，特别是低压线路及变压器的损耗大幅度降低，企业和用户直接受益。 5、动态补偿与静态补偿的主要区别及优点是什么？ 静态补偿投切速度慢，不适合负载变化频繁的场合，容易产生欠补或者过补偿，造成电网电压波动，损坏用电设备；并且有触点投切设备寿命短，噪声大，维护量大，影响电容器使用寿命。动态补偿可对任何负载情况进行实时快速补偿，并有稳定电网电压功能，提高电网质量，无触点零电流投切技术增加了电容器使用寿命，同时具备治理谐波的功能。 二、无功补偿节能效益分析 1、降低系统传输总电流，从而提高变压器的负载能力。 2、无功补偿改善电能质量，延长用户电气设备的使用寿命，提高企业产品的出成率。 电网中无功补偿设备的合理配置，与电网的供电电压质量关系十分密切。即安装补偿电容后电压损失减小了,由于越靠近线路末端，线路的电抗X越大，越靠近线路末端装设无功补偿装置效果越好。 3、无功补偿降低电能损耗，减少输电线路及变压器的发热损耗。 安装无功补偿主要是为了降损节能。为了满足无功功率的需要，使电网功率因数达到规定的要求，应在电力网中适当地方装设足够容量的无功补偿设备。4、无功补偿挖掘发供电设备潜力，增加变压器及输电线路的利用率，从而减少设备投资费用。
变频 无功补偿 简介
变频器的应用 变频器即是将交流电转换成直流电再将直流电转换成可控的交流电，从而对交流电进行频率进行控制的装置。 基本上用到电机的行业都是可以使用变频器。一个是工艺要求，很多地方需要电机转速比工频时快些或者慢些。另一个是节能效果显著，电机消耗功率与电机转速的三次方成正比，你可以计算下，即使只降低几个频率也是可以省很多电的，尤其大电机。还有就是控制方便，可以远程调节电机的转速。 变频改造既是从电源点介入变频器，经变频器控制后向电机提供电源。一般来说变频器本身有无功补偿的电容，因此功率因数较高，不用做无功补偿。但由于变频器也是属于整流类产品因此谐波含量较高，一般需要滤波，可以用电容加电抗的方式去滤波，但要找专业的厂家，注意整套系统的容性无功，防止过补偿。 一般高中低压变频器是根据输入电压来区分的，600V~~~3KV 是中压，6KV以上就是高压了，600V以下的就是低压，中压的变频器相对比较少。 所需材料： 1、实施变频改造设备名细表（型号、功率等）； 2、现有变频改造的运行数据（改造前后）； 3、实施变频改造设备运行状况（运行负荷、阀门调节方式等）； 4、生产工艺及用能状况； 5、计量器具配备情况。
无功补偿 交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿。 一般情况下冶金行业（电弧炉）等耗电量大，无功消耗大的工业企业，供电公司在给其供电之前将会对该企业的功率因数进行测定，达到供电要求后才会给其供电。 我们在无功补偿项目上建议企业在负荷端进行无功补偿，这将有力于降低企业内部电网的功率损耗。如果尽在电源点（厂用变压器）高压侧进行无功补偿可以达到供电公司对功率因数的要求，但企业内部电网的功率因数将得不到提高。 目前铁合金行业的升级改造（升级到12500A KV 以上）必须进行无功补偿原因：电炉容量提升，生产能力提升的同时，无功容量也在相应提升，用电量也将大大增加，如果不进行无功补偿，功率因数将下降，这将导致电网供电功率因数降低，增加电网输电损耗，所以电网公司要求必须进行无功补偿改造。 所需材料： 1、主要用能设备名细表（铭牌参数）； 2、目前功率因数；
TSCHVC无功补偿装置技术规格书样本
变电站工程TSC+HVC无功补偿技术规格书 02月
1.总则 1.1本技术规范书用于变电站工程高压( TSC+HVC) 无功功率补偿项目。在本规范书中提出了该设备的功能、性能, 结构、参数、动力及控制、综合保护方面的技术要求。解释权归买方。 1.2本技术规范书提出的是最低限度的技术要求, 并没有对一切技术细节作出规定, 没有充分引述有关标准和规范的条文, 供方应提供符合本技术规范和相关的国际、国内有关标准的优质产品, 并提供产品型式试验报告, 对国家有关安全、环保等强制性标准必须满足其要求。 1.3如果供方没有对本规范书中的条文提出书面异议, 则意味着供方提供的产品完全符合本技术规范和有关的国标要求。否则, 由此引起的异议由供方负责。 1.4本技术规范书所使用的标准如遇有与供方所执行的标准发生矛盾时, 按较高标准执行。 1.5在合同签订后, 需方有权提出因标准、规范、规程、现场条件变化而产生的修订要求, 具体事宜由供、需双方协商确定。 1.6本技术规范书经供需双方确定后作为合同的技术附件, 与合同正文有同等效力。 1.7供方在投标书中应采用国际单位制。 1.8设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中, 由此引起的专利纠纷和费用全部由供方负责。 1.9供方对变电站工程高压( TSC+HVC) 无功功率补偿成套设备负
全责( 包含辅助系统、电控设备、综合保护设备) , 由此引起的引进费用也由供方全额承担。 1.10本工程要求投标方提供高压TSC、HVC的型式试验报告及高压生产许可证, 并具有三套以上煤炭行业的供货业绩。 2.招标项目名称及内容 成套装置安装在下列范围内: 宽( 9800) ×深( 1800) ×高( 2600) 3．采用的标准 GB50227-95 《并联电容器成套装置设计规范》 GB3983.2-1989 《高压并联电容器》 JB7111-93 《高压并联电容器装置》 DL/T604-1996 《高压并联电容器装置订货技术条件》 GB50227-95 《并联电容器装置设计规范》 DL462-1992 《高压并联电容器用串联电抗器订货技术条件》GB15166.5-1994 《交流高压熔断器并联电容器外保护用熔断器》JB5346-1998 《串联电抗器》 GB10229-1988 《电抗器》 GB11032- 《交流无间隙金属氧化锌避雷器》
无功补偿标准
CECS 32-1991 并联电容器用串联电抗器设计选择标准.chm CECS S33-1991 并联电容器装置的电压、容量系列选择标准[附条文说明] .chm DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件.pdf DL 484-1992 静态零序补偿型电抗继电器技术条件.doc DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定.pdf DL／T 597?1996 低压无功补偿控制器订货技术条件.pdf DL／T 604-1996 高压并联电容器装置订货技术条件.pdf GB 11024-1989 高电压并联电容器耐久性试验.pdf GB 15166.5-1994 交流高压熔断器并联电容器外保护用熔断器.pdf GB 3667-1997 交流电动机电容器.pdf GB 3983.1-1989 低电压并联电容器.pdf GB 3983.2-1989 高电压并联电容器.pdf GB 50227-1995 并联电容器装置设计规范.pdf GB 50227-1995 并联电容器装置设计规范条文说明.doc GB 6565-1987 交流高压断路器的开合电容器组试验.doc GB 6915-1986 高原电力电容器.pdf GB 6916-1986 湿热带电力电容器.doc GB 7675-1987 交流高压断路器的开合电容器组试验.pdf GB／T 15576-1995 低压无功功率静态补偿装置总技术条件.pdf GB／T 2900.16-1996 电工术语电力电容器.pdf GB／T 4705-1992 耦合电容器及电容分压器.doc GB／T 4787-1996 断路器电容器.pdf JB 7113-1993 低压并联电容器装置.pdf JB 7115-1993 低压无功就地补偿装置.pdf JB／T 7111-1993 高压并联电容器装置.doc JB／T 7112-2000 集合式高电压并联电容器.doc JB／T 7113-1993 低压并联电容器装置.doc JB／T 7115-1993 低压就地无功补偿装置.doc JB／T 7613-1994 电力电容器产品包装通用技术条件.doc JB／T 8168-1999 脉冲电容器及直流电容器.doc JB／T 8169-1999 耦合电容器及电容分压器.doc JB／T 8596-1997 交流电动机起动用电解电容器.doc JB／T 8958-1999 自愈式高电压并联电容器.pdf JB／T 9663-1999 低压无功功率自动补偿控制器.doc SD 205-1987 高压并联电容器技术条件.pdf SD 325-1989 电力系统电压和无功电力技术导则(试行).pdf SDJ 25-1985 并联电容器装置设计技术规程(试行).doc ZBK 48003-1987 并联电容器电气试验规范.doc 电力系统电压和无功电力管理条例.doc
低压电气-无功补偿基础知识
低压电气-无功补偿基础知识
无功补偿基础知识与应用案例 一、功率的概念2 二、需要无功补偿的原因 2 三、无功补偿的一般方法 2 四、无功补偿装置的分类 3 五、采用无功补偿的优点 5 六、无功补偿的应用例子 6
一、功率的概念 1、视在功率：视在功率是指发电机发出的总功率，其中可以分为有功部分和无功部分。 2、有功功率：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。 3、无功功率：是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。无功功率不做功，但是要保证有功功率的传导必须先满足电网的无功功率。 二、需要无功补偿的原因 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要，所以在电网中要设置一
安装容易、配置方便灵活、维护简单、事故率低等优点。 (2)低压集中补偿 低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧，以无功补偿投切装置作为控制保护装置，根据低压母线上的无功负荷而直接控制电容器的投切。电容器的投切是整组进行，做不到平滑的调节。低压补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。 (3)高压集中补偿 高压集中补偿是指将并联电容器组直接装在变电所的6～10kV高压母线上的补偿方式。适用于用户远离变电所或在供电线路的末端，用户本身又有一定的高压负荷时，可以减少对电力系统无功的消耗并可以起到一定的补偿作用；补偿装置根据负荷的大小自动投切，从而合理地提高了用户的功率因数，避免功率因数降低导致电费的增加。同时便于运行维护，补偿效益高。
无功补偿控制器及动态补偿装置工作原理
无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。 一、按投切方式分类： 1．延时投切方式 延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到COSΦ〈0.95，迅速将电容器组逐一投入，而在投
动态无功补偿基础知识
动态无功功率补偿基础知识 一、什么叫无功 电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量交换而占有的电网容量叫无功，无功功率 表达式如下： 式中无功量 的单位为Var （乏），线电压的单位为V （伏），视在电流I 单位为A （安）。 二、无功及分类 1、感性无功：电流矢量滞后电压矢量90度， 如：电动机、变压器线圈、晶闸管变流设备等； 2、容性无功：电流矢量超前电压矢量90度， 如：电容器、电缆输配电线路、电力电子超前控制设备等； 3、基波无功：与电源频率相等的无功； 4、谐波无功：与电源频率不相等的无功。 三、什么是无功补偿 1、无功补偿： 指根据电网中的无功类型，人为地补偿容性无功或感性无功来抵消线路中的无功功率。 2、无功功率有那些危害： ——无功功率不做功，但占用电网容量和导线截面积，造成线路压降增大，使供配电设备过载，谐波无功使电网受到污染，甚至会引起电网振荡颠覆。 四、什么是动态无功补偿 1、动态无功补偿 根据电网中动态变化的无功量实时快速地进行补偿。 2、为什么要进行无功功率补偿 ——是为了减小供配电线路中往复交换的无功功率，提高供配电线路的利用率。 五、进行就地动补的意义是什么 ——是能将用电设备至发电厂全程供配电设备、线路、都得到补偿，降损节能效果显著，特别是低压线路及变压器的损耗大幅度降低，企业和用户直接受益。 六、就地动补的有功节能是什么 ——减小供配电设备线路损耗，变压器损耗等一切无功电流引起的发热功率。这部分损耗功率Ps 可由下式表达： Ps=i 2r Σ 式中i 为视在电流，r Σ为供配电设备线路电阻和。 七、使用就地动补后线路损耗的节能比 ? sin UI Q =Q Q
