水源热泵方案及节能说明
水源热泵方案
一、项目概况北京某办公楼位于城南，该办公楼为改造项目，地上五层，地下一层，总建筑面积约8000平米。
需解决夏季空调制冷，冬季供暖问题，全年保持室温在18℃-25℃。
二、制冷供暖解决方案1、风冷热泵加辅助电加热方案利用风冷热泵实现夏季制冷，冬季供暖考虑到风冷热泵机组在室外温度-8℃时启动困难，需增加辅助电加热。
2、水源热泵方案该方案要求在建筑物附近打三口井，井深80-100米，一口抽水，出水量为100M3/h，两口井回灌，保持地下水资源稳定，利用井水作为冷热源，水源热泵机组夏季制冷，冬季供暖满足办公楼要求。
三、负荷计算及机组1. 设计依据、范围及原则本方案包含某办公楼的空调制冷供暖系统，包括冷热源、设备选型及末端系统方案。
能够独立实现夏季制冷，冬季供暖。
保证大楼的正常使用。
2. 空调冷热负荷计算考虑到该建筑主要为办公室，根据国家标准单位建筑面积制冷负荷选取100W/M2, 建筑总冷负荷约为800KW。
单位建筑面积供暖热负荷选取60W/M2, 建筑总热负荷约为480KW。
3. 机组设备选型及技术参数选择方案时应该考虑节省投资和保障该建筑正常制冷供暖要求。
风冷热泵机组设计装机容量为835.2KW，配置风冷热泵机组MTD-80SH叁台。
水源热泵机组设计装机容量为930KW，配置水源热泵机组MSRB80壹台。
表一机组选型项目风冷热泵水源热泵设备名称风冷冷（热）水机组水源热泵机组设备型号MTD-80SH MSRB80数量3台1台单台制冷量278.4KW 930KW单台制热量304KW 1116KW总制冷量835.2KW 930KW总制热量912KW 1116KW总耗电量262.2KW 178.8KW单台外形尺寸长4320mm 3640mm宽2110mm 1300mm高2130mm 2200mm表中机组的设计装机容量基本满足大楼的需求。
4．风冷热泵机组由于存在在室外温度-8℃时启动困难，需增加功率为480KW的辅助电加热设备，解决在严寒情况下供暖问题。
水源热泵供暖方案
水源热泵供暖方案概述水源热泵是一种环保、高效的供暖方式。
它利用水体中的热能来产生热量，通过热泵系统将低温热能转化为高温热能，提供舒适的室内供暖。
本文将介绍水源热泵供暖的原理、优势和适用场景，并提供一种基于水源热泵的供暖方案。
原理水源热泵供暖系统主要由水源热泵机组、地源热沟和室内热交换器组成。
其工作原理如下：1.水源热泵机组通过冷水管从水源中吸收低温热量，经过压缩机提升温度，并将高温热量释放到热水管。
2.高温热水通过地源热沟流向室内，经过热交换器与室内空气进行热交换，将热量释放到室内供暖。
3.冷却后的水再次流回水源中，循环往复。
由于水体的热容量较大，水源热泵供暖系统能够稳定提供连续的高效供暖。
优势与传统的供暖方式相比，水源热泵供暖具有以下优势：1.环保节能：水源热泵利用水体中的热能来产生热量，不需燃烧化石燃料，减少了对环境的污染，同时也大大降低了暖气系统的能耗。
2.稳定供暖：水源热泵供暖系统能够稳定提供连续的高效供暖，不受气温变化的影响。
3.节省空间：与传统的暖气片相比，水源热泵供暖系统不需要大量的散热器，节省了室内空间。
4.多功能：水源热泵供暖系统可以通过换向阀实现冷暖两用，既能供暖也能制冷，提高了系统的使用灵活性。
适用场景水源热泵供暖系统适用于各种建筑场景，特别适合以下情况：1.新建楼宇：在新建楼宇中，可以提前规划水源热泵供暖系统，减少后期改造成本。
2.低温区域：水源热泵供暖系统适用于低温区域，无论在寒冷的冬季还是湿冷的春秋季节都能提供舒适的供暖。
3.高耗能建筑：高耗能建筑对供暖负荷的要求较高，水源热泵供暖系统可以满足其高效供暖的需求。
4.环保要求高的场所：对于追求环保的建筑场所，水源热泵供暖系统是一种高效、低碳的供暖选择。
水源热泵供暖方案在水源热泵供暖方案中，可采用以下具体措施来实现供暖：1.安装水源热泵机组：选择合适容量的水源热泵机组，机组包括压缩机、蒸发器、冷凝器和控制系统等。
2.建设地源热沟：开挖地下热沟，将地沟与水源热泵机组相连，用于水的循环流动。
建筑节能水源热泵系统设计方案
建筑节能水源热泵系统设计方案随着人们对环境保护和能源效率的重视程度不断提高，建筑节能技术成为了当前建筑设计中的重要考虑因素。
水源热泵系统作为一种高效能源利用技术，已经在各种建筑类型中得到了广泛应用。
本文旨在探讨建筑节能水源热泵系统设计方案，以提供给相关从业人员和决策者参考和借鉴。
一、概述建筑节能水源热泵系统是一种利用地下水、湖泊、河流等水源作为冷热源，通过热泵循环系统实现建筑空调供热和供冷的技术。
该系统可以有效利用自然水体的稳定温度，实现可持续能源的利用，提高建筑的能源利用效率。
二、系统设计原则1. 系统能耗分析：在设计过程中需要进行详细的能耗分析，以确定最佳的水源热泵系统配置。
通过对建筑的能源需求进行评估和计算，确定系统的运行参数，包括水源的温度、流量等。
2. 设备选型：根据建筑的规模、使用需求和环境条件等因素，选择合适的水源热泵设备。
设备的选用应考虑效能、功率控制、噪音、维护与管理等方面的要求。
3. 系统布局：根据建筑的特点和空间布局，设计合理的水源热泵系统布局。
主要包括水源井、水管道、水泵、热交换器、水系统以及控制系统等组成部分。
4. 管道设计：合理的管道设计能够提高系统的运行效率，减少能源损耗。
需要考虑管道的绝热性能、径流压力损失、材料选择等因素。
三、水源热泵系统实施方案1. 水源选址：在选择水源的时候，需要考虑水体的稳定性和水质的适宜性。
一般情况下，地下水温度相对稳定，因此地下水是建筑节能水源热泵系统的常用选择。
2. 井场设计：根据地下水位和工程需求，确定井场的位置和井深。
井场应具备良好的井水质量和供水能力，同时确保井场的结构牢固、防渗漏。
3. 管道布置：根据建筑平面布局和空间限制，合理布置冷水管道和热水管道。
冷水管道和热水管道应采用合适的材料，保证管道的传热效果和工程的可持续运行。
4. 热泵设备：根据建筑的热负荷和冷负荷需求，选择合适的水源热泵设备。
考虑到节能性能和系统的可靠性，建议选择具备高能效等级的热泵设备。
水源热泵方案
水源热泵方案1. 方案概述水源热泵是一种以水体作为换热介质的热泵系统。
它利用水体中的热量进行换热，通过压缩制冷剂的相变过程实现热量传递，从而实现供暖、供冷和热水的需求。
本文将介绍水源热泵的工作原理、优势以及应用场景，以帮助读者更好地了解水源热泵方案。
2. 工作原理水源热泵系统由室外机组、水源热泵主机和室内机组组成。
室外机组通过水源泵将水抽入主机，主机利用压缩制冷剂的相变过程，从水体中吸收热量并压缩，然后将热量释放到室内空气或供热系统中。
室内机组通过风机将热量传递给室内空气，实现供暖或供冷。
同时，室内机组还可以与供热系统连接，为供热水提供热量。
3. 优势3.1 节能高效水源热泵系统利用水体的稳定温度作为换热介质，具有稳定的工作性能。
由于水的比热容大，热传递效果良好，系统能够在较低的温差下实现高效换热，从而使能耗降低。
3.2 环保节能水源热泵系统不需要燃料燃烧，减少了空气污染和温室气体排放。
由于水源热泵利用可再生能源（水体）进行换热，具有较高的能源利用率，可以实现节能环保的目标。
3.3 灵活多样的应用场景水源热泵系统可以适用于不同的应用场景，包括住宅、商业建筑、学校、医院等。
无论是供暖、供冷还是供热水，水源热泵都能够提供稳定可靠的供应。
4. 应用场景4.1 住宅对于住宅小区来说，水源热泵系统可以集中供暖、供冷，减少每户住宅的设备投资成本，并提高整个小区的能源利用效率。
同时，水源热泵也能为住宅提供热水需求，满足居民的生活需求。
4.2 商业建筑商业建筑通常有较大的冷热负荷变化范围，水源热泵系统可以根据需求自动调节运行，实现高效率供热和供冷。
此外，水源热泵系统还可以与其他系统集成，如太阳能系统、空气净化系统等。
4.3 学校和医院学校和医院是大型建筑群体，其对供暖、供冷和热水的需求量大。
水源热泵系统可以满足这些需求，并且可以根据实际使用情况进行智能调节，提高能源利用效率，节约运行成本。
5. 结论水源热泵技术是一种环保节能的供暖、供冷和供热水方案。
方案说明(水源热泵)3.15
开元新村供暖系统设计说明一、工程概况本项目为开元新村，位于济南市商河县，建筑面积约9万平方米，住宅。
供热面积9万平米。
地热条件：井出水温度为56度左右，出水量80m³/h。
二、冷热负荷估算住宅楼采暖形式为地板辐射采暖，总热负荷为3420kw，热指标为38w/㎡。
三、选型说明1、主机方案：用户侧热水供回水温度为35/45℃，地热水出水温度56℃。
本方案首先采用地热水通过板式换热器与供暖水换热后供给4.5万平方住宅建筑，地热水出板式换热器（温度28℃），再进入板式换热器后进行余热回收后排放。
选用一台全封闭螺杆热泵机组1台WCFXHP41TG，基本满足使用要求。
单台WCFXHP41TG机组制热量为1518kw，输入功率为308.6kW，热水出水温度45℃。
热源水进水温度20℃，出水温度15℃.2、机房附属设备配置方案：热水循环泵：（1）换热器加热供水系统选用1台型号为KQL100/160-22/2的立式水泵，流量为160m³/h，扬程32m，电机功率为22kW，二用一备，满足使用要求。
采暖板式换热器：1台，一次水侧56/28℃，二次水侧45/35℃，一次水流量为80，二次水流量为160m³/h，换热量1520kw。
热回收换热器：1台，一次侧28/20℃，二次侧20/16℃，二次侧循环泵KQL100/160,流量130 m ³/h,扬程24m，换热量746kw。
为保证换热效果与设备的使用寿命，在空调水管路管路中各加一个电子除垢仪，补水采用软化水，热源水经过除砂器和井水处理仪后进入板换。
供暖热水采用定压补水装置补水定压。
需要配置流量200m³，扬程22m自来水加水泵2台，1用一备。
3、初投资概算1、主机造价单位：人民币元2、机房附属设备及工程造价单位：人民币元本报价中电缆引至我方控制柜。
4、投资概算汇总表单位：人民币元一次换热：。

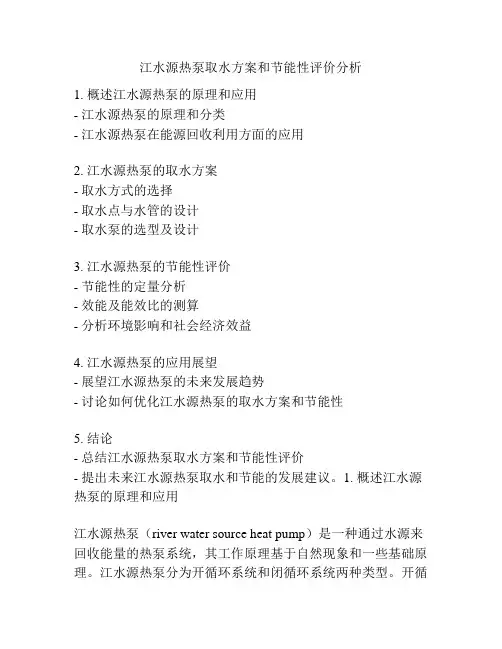

江水源热泵取水方案和节能性评价分析
江水源热泵取水方案和节能性评价分析1. 概述江水源热泵的原理和应用- 江水源热泵的原理和分类- 江水源热泵在能源回收利用方面的应用2. 江水源热泵的取水方案- 取水方式的选择- 取水点与水管的设计- 取水泵的选型及设计3. 江水源热泵的节能性评价- 节能性的定量分析- 效能及能效比的测算- 分析环境影响和社会经济效益4. 江水源热泵的应用展望- 展望江水源热泵的未来发展趋势- 讨论如何优化江水源热泵的取水方案和节能性5. 结论- 总结江水源热泵取水方案和节能性评价- 提出未来江水源热泵取水和节能的发展建议。
1. 概述江水源热泵的原理和应用江水源热泵（river water source heat pump）是一种通过水源来回收能量的热泵系统，其工作原理基于自然现象和一些基础原理。
江水源热泵分为开循环系统和闭循环系统两种类型。
开循环系统主要通过直接使用江水作为工作流体，流经换热器并通过蒸发器将江水的能量转化为制冷或制热的能量，然后将加热或制冷后的流体通过水循环系统送回室内供暖或冷却。
闭循环系统则是在江水和室内循环流体之间添加了一个热交换器，使用含有高导热析的液体来代替江水进行循环。
江水源热泵在建筑空调、工业制冷等领域有很广泛的应用，能够大幅提高能源利用效率，减少温室气体的排放以实现能源的可持续利用。
对于江水源热泵的特点，主要表现在如下几个方面：(1) 能源回收利用江水源热泵通过采集江水能源进行换能，实现了能源的高效回收利用，极大地提高了能源利用效率。
(2) 操作成本低江水源热泵的操作成本相比于传统空气源热泵和地源热泵等热泵系统，操作成本更低，这也为它的广泛应用提供了可行性。
(3) 环保节能江水源热泵的操作可以有效减少能源的浪费，从而降低室内使用空调等设备的一次能源消耗，同时对环境的污染反应也是小的。
(4) 适用性广江水源热泵适用于广泛范围内的应用场景，从室内建筑空调到工业制冷都有应用的机会。
因此，江水源热泵在现代建筑和工业领域中有着重要的应用价值和发展前景。
水源热泵空调的能耗分析与设计
水源热泵空调的能耗分析与设计随着城市化进程的不断加快，空调的普及率也在逐年提升。
而随着节能减排的全球倡导，各企事业单位、政府，以及普通家庭大力推广使用低碳环保的空调产品，水源热泵空调就应运而生。
它不仅具备传统空调的制冷、制热、换气、湿度调节等功能，而且具备强大的节能功能，既能保证室内环境的舒适度，还能大幅降低能耗。
在本文中，将进行水源热泵空调的能耗分析与设计，希望能对广大读者的日常生活带来帮助。
一、水源热泵空调的工作原理水源热泵空调（Water Source Heat Pump Air Conditioner）是指以地下水或河流湖泊等为热源、冷源的舒适型调节设备。
它的工作原理就是利用水源热泵循环水流，将水源热能从地下或水体中吸收，再通过加压便能瞬间将热转移到热源器。
空向循环次数多，温度升高，达到制冷或制热的目的。
二、水源热泵空调的能耗优势传统空调系统的设备大都是单向的制冷或制热，效率较低，能耗较高。
而水源热泵空调具有多种对能耗优化的特点。
1、高效节能：水源热泵空调具有高效节能的特点，当室外环境温度较低时，系统可以获取与运行能耗比较接近的能量，从而减少失掉的能量，并提高能量利用率。
同时，水源热泵空调的回收率比传统空调高30%左右，可以节省大量能源。
2、环保：使用水源热泵空调，不会产生热染污染、声染污染及噪音等对人体有害影响。
油烟、燃烧物等有害物质不会排放，在室内环保不受污染。
3、安全稳定：水源热泵空调的制冷剂是水，不易燃爆，不会产生电磁辐射，不会损害设备的长期使用稳定性。
三、水源热泵空调能耗分析1、制冷时的能耗分析：水源热泵空调制冷时，采用地下水或水源热泵，通过热交换器将水源的热能转化为制冷制热，以制冷为例，在制冷状态下，水源掉温、压缩机及循环泵的耗能是比较大的，所以能耗的核心就是制冷机的制冷效果。
2、制热时的能耗分析：制热状态下，由于室外温度低，制冷机的效率变低，制热能力就受限制，同时电动机、压缩机及循环泵的消耗也会增加。
水源热泵设计完整方案
水源热泵设计完整方案
项目背景
某公司要在新建办公楼中安装空调，为了减少能源消耗并满足
环保要求，决定使用水源热泵。
方案概述
本方案旨在为该公司提供水源热泵设计方案，满足新办公楼空
调需求。
设计要点
1. 采用水源热泵系统，通过水循环来完成热的传递，减少能耗。
2. 风机盘管宜选用静压小、风量大的品牌，结合水泵组成系统。
3. 管道宜采用热传导性能较好的材料，如钢材、铜材等，以保
证系统的热传递效率。
4. 综合考虑气候条件，建议选择散热面积适合的散热器。
设计步骤
1. 确定冷热水温度范围及负荷流量。
2. 选定合适的水源热泵型号和组合。
3. 根据选型结果，确定空调末端设备数量和型号，如风机盘管、新风机组等。
4. 设计管道布局方案，确定管径和绝缘层厚度等。
5. 设计散热器，确定散热面积和材料等。
6. 绘制水源热泵系统图。
7. 编写设计说明，包括建议型号、技术参数、维护要求等。
设计效果
本方案基于水源热泵系统，配合其他末端设备和散热器，可为
新办公楼提供舒适的室内空气环境，同时减少能源消耗，满足环保
要求。
总结
水源热泵系统具有能耗低、环保等优点，在新建办公楼中应用
前景广阔。
本方案提供完整的设计方案，并严格按照设计流程进行
操作，保证最终设计效果的高质量和高效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水源热泵设计方案说明
一、工程概况：
本项目位于江苏省无锡市，建筑面积23729平方米，总空调面积约14290M2，其中一至二层为超市；三至四层为餐饮部，五到十层全部为客房，有热水需求。
根据客户提供情况，从节能环保角度考虑，采用中央空调提供制冷，主机采用水源热泵机组。
二、设计依据
1、甲方提供的相关图纸及文件；
2、《采暖通风与空气调节设计规范》；
3、《通风与空调工程施工及验收规范》；
4、《实用供热空调设计手册》及国家其它有关规范。
三、设计参数
1、室外主要气象参数：夏季计算干球温度T g= 33.4 ℃,湿球温度T S=
28.4 ℃。
2、室内空气设计参数：夏季温度为：T=24-28℃，冬季16-20℃
四、设备选型与计算
主要技术指标
1、总冷负荷为：Q = 2186KW ，考虑将来同时最大使用系数和适应无锡夏季空调负荷日变化较大等因素。
故选用“宏星”牌水冷螺杆式水源热泵机组40STD-E645HS 1 台和“宏星”水冷螺杆式热回收水源热泵机组：40STD-E540HSB 2台（用于制取热水）；40STD-E645HS 制冷量：645.4KW 双压缩机，输入功率105.8 KW；40STD-E540HSB 制热量：542.9KW热回收量：162.9Kw，输入功率89 KW；
五、能量调节与控制
主要控制设备
1、空调主机：采用40STD-E645HS 40STD-E540HSB的“宏星”牌主机，该系列的机组为我司最成熟的机种之一，机组配备微电脑控制系统，具有故障显示、运行情况显示；装配缺相逆相保护、电机过载保护、防冻保护、高低压压力保护等多项保护措施；压缩机共有6级能量卸载，
0％、33％、50％、66.5％、83％、100％通过检测冷冻水的供回水温度自动能量卸载和加载，极大的削减了其运行成本。
2、冷冻水泵、冷却水泵启停可实现自动和手动二措施，确保系统的稳定使用。
六、热回收技术简介
热回收冷水机组是广州恒星冷冻机械制造有限公司在普通水源热泵机组的基础上开发的新一代热能回收产品，其工作原理是利用热回收器把制冷过程中排放的大量废热回收起来制取卫生热水，在为客户提供冷冻水的同时，还可以供应大量的热水。
这些热水温度为50-60度，可以作为卫生热水和恒温恒湿风柜水加热再热功能段的热源。
在通常的空调使用状况下，可回收的热量为制冷量的30％-80％，还可以将机组的制冷效率提高5％。
目前，热回收机组被广泛应用到酒店、医院、工厂、桑拿洗浴中心、员工宿舍以及工业加工设备等方方面面。
机组特点：
节能环保：依靠机组制冷时产生的余热制取热水，完全不耗能，且无任何污染物排放；
安全可靠：机组可替代锅炉、电加热器等有安全隐患的制热设备；
节约成本：利用余热回收，热水产生费用零成本；
运行费用低：提高机组效率，改善工作条件，节约机组运行费用；
智能控制：全自动微电脑控制，无需人工监控，可实现远程或集中管理，
节约管理成本。
七、节能经济性分析
采用我公司的水源热泵整体方案，同普通冷水机组、电加热和燃油锅炉系统相比，可以为客户节约大量的燃油、电和水等费用，这些费用主要由以下两部分组成：
●水源热泵制冷节约的电费
●卫生热水燃油费
●水源热泵机组采暖费用
1、水源热泵制冷节约的电费
2、热回收节约卫生热水燃油费
由于空调季节产生的热水是热回收机组的副产品，不需要消耗其它燃料，故这部分热水为免费的。
如果这些热水由燃油热水炉来制取，其燃油费用计算方法如下
共有客房：251间，按每间房间每天用水量0.25ｍ＾３计算，
每天所需的热水量为：251*0.25＝62.75ｍ＾３，现按63ｍ＾３/天计算。
水出水温度：55℃，冷水温度：15℃
每天所需的总热量为：63*1000*（55-15）=2520*1000Kcal/h
所用热源的热效率和热值以广东地区市场参考价，实际价格以各地现行市场价为准。
各种方式加热1吨水（1000公斤）的基本成本表
卫生用水：以1000L年均15℃的冷水，加热至55℃的热水，
Q=CM*T*M
=1*(55-15)*1000
=40000千卡
需要40000千卡的热量为例，几种热源的成本比较。
民用电费：1元/度、柴油：4.0元/Kg、液化石油气：3.7元/ KG、管道煤气：1.1元/ m3、天然气：2.5元/M3。
