磁粉芯生产工艺
磁粉芯生产工艺磁粉芯是一种由磁性材料制成的磁芯，常用于各种电子设备如变压器、电感器等中。
磁粉芯的生产工艺主要分为配料、混合、成型、烧结、磨削、包装等环节。
首先，进行配料。
根据磁粉芯的要求，选择合适的原料，包括磁性材料和粘结剂。
磁性材料可以是铁氧体、镍锌铁氧体等，粘结剂通常采用合成树脂。
根据比例混合原料，形成均匀的磁性粉末。
然后，进行混合。
将配料好的磁性粉末与相应的溶剂进行混合，使粉末与溶剂充分融合。
这个步骤的目的是增加磁性粉末的流动性，使得后续的成型工艺更加顺利。
接下来，进行成型。
以成型机为工具，将混合好的磁性粉末加工成各种形状的磁芯。
成型时，根据产品的要求，通过模具将磁性粉末压制成具有特定形状和尺寸的磁芯。
通常采用压力机进行压制，使磁芯的内部结构致密。
随后，进行烧结。
将成型好的磁芯放入专用的烧结炉中，进行高温处理。
在高温下，磁粉芯表面的粘结剂会烧失，磁性粉末颗粒间的金属粘结剂相互扩散，从而形成致密的金属结构。
烧结温度和时间是关键的参数，需要根据具体的材料和工艺要求进行调整。
然后，进行磨削。
经过烧结后，磁芯形成了初步的形状和尺寸，但由于烧结过程中产生的收缩和变形，磁芯的形状和尺寸可能并不完全符合要求。
因此，需要进行磨削，将磁芯的表面光滑，并将其加工到精确的尺寸和形状。
最后，进行包装。
经过磨削后，磁粉芯经过质检合格后，进行包装。
通常采用塑料袋或纸盒进行包装，并标明产品名称、规格、批次等信息，以便于后续运输和销售。
整个磁粉芯的生产工艺需要严格控制各个环节的参数和质量要求，以确保最终产品的稳定性和可靠性。
同时，随着技术的不断进步，磁粉芯的生产工艺也在不断更新和改进，以满足不同领域的需求。
2024年纳米晶磁芯市场分析现状
2024年纳米晶磁芯市场分析现状一、引言纳米晶磁芯作为一种新型的磁性材料，具有优异的磁性能和热稳定性，因此在电力电子、电信、储能等领域具有广阔的应用前景。
本文将对纳米晶磁芯市场的现状进行分析。
二、纳米晶磁芯的基本特性纳米晶磁芯是由纳米晶粉末制备而成的材料，具有以下特性：1.高饱和磁感应强度：纳米晶磁芯的饱和磁感应强度比传统的晶体硅铁磁芯要高出20%~30%。
2.低磁滞损耗：纳米晶磁芯的磁滞损耗比传统磁芯低很多，可降低电力电子设备的能耗。
3.宽温度范围：纳米晶磁芯的工作温度范围广，可在-55℃~130℃的温度下稳定工作。
4.良好的热稳定性：纳米晶磁芯具有较低的热膨胀系数和较高的热导率，适用于高温工作环境。
三、纳米晶磁芯市场分析1. 市场规模纳米晶磁芯市场规模逐年扩大，主要受到以下因素的影响：•电力电子设备的需求增长：随着电力电子设备市场的不断扩大，对高性能磁芯的需求也在增加。
•新能源市场的兴起：新能源领域对储能设备和变流器等电力电子设备的需求不断增长，而纳米晶磁芯在这些设备中有着广泛的应用。
•传统磁芯的替代需求：纳米晶磁芯具有优异的性能，可以替代传统的硅钢片磁芯和铁氧体磁芯，因此受到市场的青睐。
2. 市场应用纳米晶磁芯在电力电子、电信和储能等领域具有广泛的应用，主要包括以下几个方面：•变压器：纳米晶磁芯在变压器中可以降低电力损耗，提高能源利用率。
•变流器：纳米晶磁芯在变流器中有着广泛的应用，可以提高变流器的效率和稳定性。
•电力滤波器：纳米晶磁芯作为电力滤波器的核心部件，可以实现对电力质量的控制和提高传输效率。
•储能设备：纳米晶磁芯可以应用于储能设备中的变压器和变流器等部件，实现能量的高效存储和释放。
3. 市场竞争格局目前，纳米晶磁芯市场的竞争格局主要由少数几家大型企业主导，同时还存在一些中小型企业参与竞争。
主要的竞争因素包括产品性能、价格和供应能力。
大型企业通常具有较高的研发实力和生产技术，能够提供高性能、高品质的纳米晶磁芯产品，并且拥有较强的供应能力。
非晶纳米晶磁环
非晶纳米晶磁环
非晶纳米晶磁环是一种新型的磁性材料，具有优异的磁性能和热稳定性。
它由非晶态和纳米晶态两种结构组成，具有高饱和磁感应强度、低磁滞损耗和高温稳定性等优点。
非晶纳米晶磁环的研究和应用在电子、通信、汽车、医疗等领域具有广泛的应用前景。
非晶纳米晶磁环的制备方法主要有溶液法、气相法、快速凝固法等。
其中，快速凝固法是目前最常用的制备方法之一。
该方法通过快速冷却熔融金属，使其形成非晶态结构，再通过热处理使其转变为纳米晶态结构。
这种制备方法具有工艺简单、成本低、生产效率高等优点。
非晶纳米晶磁环的应用主要包括电感器、变压器、电机、传感器等领域。
其中，电感器是非晶纳米晶磁环的主要应用领域之一。
由于其高饱和磁感应强度和低磁滞损耗，非晶纳米晶磁环可以用于制造高性能的电感器，提高电感器的效率和稳定性。
此外，非晶纳米晶磁环还可以用于制造高性能的变压器和电机，提高其效率和功率密度。
总之，非晶纳米晶磁环是一种具有广泛应用前景的新型磁性材料。
随着制备技术的不断发展和完善，其性能和应用领域将得到进一步拓展和提高。
未来，非晶纳米晶磁环将在电子、通信、汽车、医疗等领域发挥越来越重要的作用。

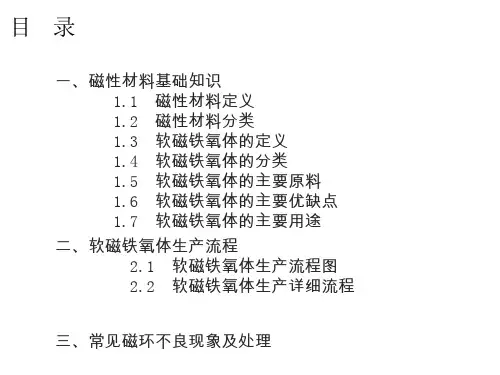

磁芯工艺流程和应用
工艺调整 ： 对砂磨好的料浆进行配方分析，并通
过最后一个砂磨机对配方进行校正； 砂磨前在砂磨机加入添加剂，以
改善产品性能；
二、软磁铁氧体生产流程
2.5 喷雾造粒 目的：为产品成型提供颗粒料；
料浆准备及调整：
1.搅拌池内合格的料浆从加入PVA开始搅拌3小时以上，使
料浆 混合均匀。 2.加入消泡剂、分散剂调整料浆的流动性。 一种粘剂
一、磁性材料基础知识
1.4 软磁铁氧体的定义 软磁铁氧体是可表示为下列分子式的尖晶石晶体结构的
磁性材料： MeO·Fe2O3
式中Me代表锰、镍、锌、铜、镁、钴等二价金属离子。
一、磁性材料基础知识
UYF型
EC型
EE型
EI型
EP型
RM型
ET型
FT型
T型
一、磁性材料基础知识
1.5 软磁铁氧体主要原料
二、软磁铁氧体生产流程
2.4 粉 碎
目的：a.将预烧好的粉料研磨到一定粒度，提高粉料活性； b.通过（细粉碎）砂磨工序进一步使材料均匀化；
对于干法工艺 ：
在细粉碎之前先把预烧好的球料粗粉碎
到一定粒度； 砂磨一次400Kg
砂磨机
工艺参数 ：
砂磨时间一般在60~90分钟之间 ； 砂磨后粉料粒度在0.9~1.2μm 之间；
2.8 倒角清洗
目的：去除坯件毛刺，确保成品在绕制线圈不损伤漆包线。
时间调整：
1.使用时间控制器设定研磨时间。 2.加入研磨介质（根据规格添加相对 应的刚玉球）。
控制手段：
外观10/20倍放大 检验
检验项目：
毛刺，起层，掉边。
二、软磁铁氧体生产流程
2.9 烧 结
目的：把坯件放在烧结炉里，并在一定温度下烧结，使它成为具 有一定性能和几何尺寸的铁氧体产品。
纳米晶带材简介
铁基纳米晶合金一、简介：铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为的，弥散分布在非晶态的基体上，被称为微晶、纳米晶材料或纳米晶材料。
微晶直径10-20 nm, 适用频率范围50Hz-100kHz.二、背景介绍：1988年日本的Yoshizawa等人首先发现,在Fe-S-iB非晶合金的基体中加入少量Cu和M(M=Nb,Ta,Mo,W等),经适当的温度晶化退火以后,可获得一种性能优异的具有bcc结构的超细晶粒(D约10nm)软磁合金。
这时材料磁性能不仅不恶化,反而非常优良,这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金。
其典型成份为Fe7315Cu1Nb3Si1315B9,牌号为Finemet。
其后,Suzuki等人又开发出了Fe-M-B(M=Zr,Hf,Ta)系,即Nanoperm系。
到目前为止,已经开发了许多纳米晶软磁材料,包括:Fe基、Co基、Ni基[2]。
由于Co基和Ni基不易于形成K、Ks同时为零的非晶态或晶态合金,如果没有特殊情况,实用价值不大。
三、铁基纳米晶软磁合金的制备方法纳米晶软磁合金的制备一般采用非晶晶化法。
它是在用快淬法、雾化法、溅射法等制得非晶合金的基础上,对非晶合金在一定的条件下(等温、真空、横向或纵向磁场等)进行退火,得到含有一定颗粒大小和体积分数的纳米晶相。
近年来,也有一些研究者采用高能球磨法制备纳米晶软磁合金。
四、纳米晶软磁合金的结构与性能纳米晶软磁合金的典型成份为Fe7315Cu1Nb3Si1315B9。
随着研究的不断进行,合金化元素几乎遍及整个元素周期表。
从合金的化学成份在合金中的作用看,可以分为4类: (1). 铁磁性元素:Fe、Co、Ni。
由于Fe基合金具有高Bs的优势,且纳米晶合金可以实现K和Ks同时为零,因而使L值很高、损耗很低,价格便宜,成为当今研究开发的中心课题。
跑道型纳米晶磁芯
跑道型纳米晶磁芯（Racetrack Nanocrystal Magnetic Core）是一种特殊的纳米结构磁性材料，它具有长条形的纳米晶体结构，这种结构使其具有独特的磁性质。
跑道型纳米晶磁芯通常应用于磁存储技术、传感器和磁性随机存取存储器（MRAM）等领域。
这种磁芯的特点包括：
1. 尺寸小：纳米级的尺寸使得这些磁芯可以用于高密度的数据存储和精密的传感器应用。
2. 磁性可控：通过控制纳米晶的生长过程和后处理步骤，可以调整磁芯的磁性，包括磁化方向和磁化强度。
3. 高饱和磁化：跑道型纳米晶磁芯通常具有较高的饱和磁化强度，这意味着它们可以在较高的磁场下保持较大的磁化。
4. 低退磁：这些磁芯通常具有较低的退磁率，这意味着它们在经历外部磁场作用后，磁化不易消失。
5. 易集成：由于其纳米级的尺寸和特定的形状，这些磁芯可以轻松地集成到电子系统中，用于各种应用。
跑道型纳米晶磁芯的研究和开发是纳米技术领域的一个重要方向，它有助于推动新一代磁性电子产品的创新和发展。
随着科技的进步和制造技术的提高，这些磁芯的应用范围将会进一步扩大，对信息存储和处理技术产生重要影响。
硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金
硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金一.磁性材料的大体特性1. 磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的转变曲线称为磁化曲线（M～H 或B～H曲线）。
磁化曲线一般来讲是非线性的，具有2个特点：磁饱和现象及磁滞现象。
即当磁场强度H足够大时，磁化强度M达到一个肯定的饱和值Ms，继续增大H，Ms维持不变；和当材料的M值达到饱和后，外磁场H降低为零时，M并非恢复为零，而是沿MsMr曲线转变。
材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。
2. 软磁材料的常常利用磁性能参数饱和磁感应强度Bs：其大小取决于材料的成份，它所对应的物理状态是材料内部的磁化矢量整齐排列。
剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。
矩形比：Br∕Bs矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成份及缺点（杂质、应力等）。
磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。
初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。
居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变成顺磁性，该临界温度为居里温度。
它肯定了磁性器件工作的上限温度。
损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝f2 t2 / ，ρ 降低，磁滞损耗Ph的方式是降低矫顽力Hc；降低涡流损耗Pe 的方式是减薄磁性材料的厚度t 及提高材料的电阻率ρ。
在自由静止空气中磁芯的损耗与磁芯的温升关系为：总功率耗散（mW）/表面积（cm2）3. 软磁材料的磁性参数与器件的电气参数之间的转换在设计软磁器件时，首先要按照电路的要求肯定器件的电压～电流特性。
器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。
纳米晶带材简介
铁基纳米晶合金一、简介：铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为的，弥散分布在非晶态的基体上，被称为微晶、纳米晶材料或纳米晶材料。
微晶直径 10-20 nm, 适用频率范围 50Hz-100kHz.二、背景介绍：1988年日本的Yoshizawa等人首先发现,在Fe-S-iB非晶合金的基体中加入少量Cu和M(M=Nb,Ta,Mo,W等),经适当的温度晶化退火以后,可获得一种性能优异的具有bcc结构的超细晶粒(D约10nm)软磁合金。
这时材料磁性能不仅不恶化,反而非常优良,这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金。
其典型成份为Fe7315Cu1Nb3Si1315B9,牌号为Finemet。
其后,Suzuki等人又开发出了Fe-M-B(M=Zr,Hf,Ta)系,即Nanoperm系。
到目前为止,已经开发了许多纳米晶软磁材料,包括:Fe基、Co基、Ni基[2]。
由于Co基和Ni基不易于形成K、Ks同时为零的非晶态或晶态合金,如果没有特殊情况,实用价值不大。
三、铁基纳米晶软磁合金的制备方法纳米晶软磁合金的制备一般采用非晶晶化法。
它是在用快淬法、雾化法、溅射法等制得非晶合金的基础上,对非晶合金在一定的条件下(等温、真空、横向或纵向磁场等)进行退火,得到含有一定颗粒大小和体积分数的纳米晶相。
近年来,也有一些研究者采用高能球磨法制备纳米晶软磁合金。
四、纳米晶软磁合金的结构与性能纳米晶软磁合金的典型成份为Fe7315Cu1Nb3Si1315B9。
随着研究的不断进行,合金化元素几乎遍及整个元素周期表。
从合金的化学成份在合金中的作用看,可以分为4类: (1). 铁磁性元素:Fe、Co、Ni。
由于Fe基合金具有高Bs的优势,且纳米晶合金可以实现K和Ks同时为零,因而使L值很高、损耗很低,价格便宜,成为当今研究开发的中心课题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米晶磁芯加工工艺
纳米晶磁芯加工工艺是指对纳米晶磁芯进行加工和制备的过程。
纳米晶磁芯是一种具有纳米晶颗粒结构的磁性材料，具有高饱和磁感应强度和低磁导率的特点，被广泛应用于电力电子、电动汽车、通信设备等领域。
纳米晶磁芯的加工工艺一般包括以下步骤：
1. 材料准备：选择适合的原材料，通常是采用金属合金的方式制备纳米晶磁芯。
根据使用要求，可以选择不同的合金组分和制备方法。
2. 粉末制备：通过熔融法、溶液法或机械合金化等方法制备出合适尺寸的纳米晶磁芯粉末。
这些粉末通常具有纳米级的晶粒尺寸，具有高度的磁性和磁导率。
3. 压制成型：将纳米晶磁芯粉末放入模具中，施加适当的压力进行压制成型。
常用的方法有压制、注射成型等。
4. 烧结处理：将压制成型后的磁芯样品放入高温环境中进行烧结处理。
烧结过程中，粉末颗粒之间发生相互扩散和结合，形成致密的磁芯结构。
5. 后续加工：烧结后的磁芯样品可能需要进行进一步的加工，如切割、磨削、抛光等，以得到符合要求的形状和尺寸。
6. 表面处理：为提高纳米晶磁芯的性能和稳定性，可以对其表
面进行处理，如陶瓷涂层、磁性涂层等。
7. 检测和测试：对纳米晶磁芯进行质量检测和性能测试，例如测量磁导率、磁饱和等。
纳米晶磁芯加工工艺的不同步骤和方法可以根据具体的应用要求进行调整和优化，以提高磁芯的性能和可靠性。
