现代网络技术 第4章 传统局域网
现代交换技术第4章分组交换技术
第4章 分组交换技术
2．分组交换的缺点
上面介绍了分组交换的诸多优点，但任何技术在具有优点 的同时都不可避免地具有一些缺点，分组交换也不例外。它的 这些优点都是有代价的。
(3) 分组交换技术的协议和控制比较复杂，如我们前面提到 的逐段链路的流量控制，差错控制，还有代码、速率的变换方 法和接口，网络的管理和控制的智能化等。这些复杂的协议使 得分组交换具有很高的可靠性，但是它同时也加重了分组交换 机处理的负担，使分组交换机的分组吞吐能力和中继线速率的 进一步提高受到了限制。
第4章 分组交换技术
第4章 分组交换技术
4.1 概述 4.2 分组交换原理 4.3 X.25协议 4.4 分组交换机 4.5 帧中继技术 思考题
第4章 分组交换技术
4.1 概 述
4.1.1 分组交换的产生背景
分组交换PS(Packet Switching)技术的研究是从20世纪60年代开 始的。当时，电路交换技术已经得到了极大的发展。电路交换技 术是最适合于话音通信的，但随着计算机技术的发展，人们越来 越多地希望多个计算机之间能够进行资源共享，即能够进行数据 业务的交换。数据业务不像电话业务那样具有实时性，而是具有 突发性的特点，并要求高度的可靠性。这就要求在计算机之间有 高速、大容量和时延小的通信路径。在计算机之间进行数据通信 时，传统的电路交换技术的缺点越来越明显：固定占用带宽，线 路利用率低，通信的终端双方必须以相同的数据率进行发送和接 收等。所有这些都表明电路交换不适合于进行数据通信。因此， 大约在20世纪60年代末、70年代初，人们开始研究一种新形式的、 适合于进行远距离数据通信的技术——分组交换。
现代通信网(郭娟)习题答案
主机 A 第五层 四、五层接口 第四层 三、四层接口 第三层 二、三层接口 第二层 一、二层接层协议
第四层
第三层协议
第三层
第二层协议
第二层
第一层协议
第一层
物理介质
8．仿照 OSI 的思想，以邮政系统中信件传递业务为例，说明该系统可以分为几层？对用户 而言，邮政系统的哪些变化是可见的？而哪些变化则是不可见的？
参考答案要点：
仿照 OSI 的思想，邮政系统中信件的传递也是分层实现的，根据系统功能分工的颗粒度 不同，可以分为不同的层次。下面以分为五层为例：
对用户而言，写（读）信件、邮局是可见的，其他层次均不可见。 9．假定某机构希望组建一个网络，要求网络能够支持文件传输业务、E-mail 业务，但不考 虑实时话音业务、多媒体业务。要求业务的实现方式与具体的物理网络无关，你认为该网络 逻辑上应分为几层才是合理的，物理上需要几种类型的网络单元，每一种的协议栈结构如 何。
参考 TCP/IP 协议栈。
10．请说明 OSI 和 TCP/IP 的分层模型和各层功能，并对比二者的特点。 1）OSI 参考模型分为七层，从下往上依次为：物理层、数据链路层、网络层、传输层、
会话层、表示层、应用层。 物理层主要负责通信线路上比特流的传输，其任务是透明地传送比特流。该层协议定义
传输中机械、电气、功能和过程特性；数据链路层主要负责在点到点的数据链路上进行帧的 传输；网络层主要处理分组在网络中的传输，其主要任务是完成分组在网中任意主机（终端） 间的传递；传输层协议负责为主机应用程序提供端到端的可靠或不可靠的通讯服务，对上层 屏蔽下层网络的细节，保证通信的质量，消除通信过程中产生的错误，进行流量控制，以及 对分散到达的包顺序进行重新排序等；会话层主要控制用户之间的会话，包括会话连接的建 立和终止、会话连接的控制、会话连接的同步；表示层主要处理应用实体间交换数据的语法， 其目的是解决格式与数据表示的差别；应用层是利用网络资源，直接向应用程序提供服务的 层，由用户终端的应用软件构成。
计算机网络介绍
范围内建立起来的计算机网络。
（3）广域网：广域计算机网（WAN, Wide Area Network）简称广域网。广域网在地理上 可以跨越很大的距离，连网的计算机之间的距离一般在几十公里以上，跨省、跨国甚至跨洲，网络 之间也可通过特定方式进行互联，实现了局域资源共享与广域资源共享相结合，形成了地域广大的
以当接头多时容易产生接触不良的隐患，这是目前运行中的以太网所发生的最常见
故障之一。
1.5 网络的传输介质 （3）光纤
光纤又叫光缆（光导纤维的简称），它由纤芯、包层和保护层组成，如图1-12 所示。由于光纤具有损耗低、频带宽、数据传输率高、抗电磁干扰力强等特点，多 用于高速的网络主干铺设。
图 1-12 光纤
1.5 网络操作系统
网络操作系统（NOS, Network Operation System）是指能使网络上的计算机方 便而有效地共享网络资源，为用户提供所需的各种服务的操作系统软件。
当前网络操作系统按其功能可以分为以下三种常见结构：专用服务 器结构网络、主从式结构网络、对等式网络。
1.5 网络操作系统
3．按信息交换方式分：电路交换、报文交换、分组交换、混合交换、信元交换。 （1）电路交换网：如电话网； （2）报文交换网：如电报网； （3）分组交换网：如X..25 网； （4）混合交换网（同时采用电路和分组交换）：如帧中继网；
（5）信元交换网：如ATM 网。
1.3 计算机网络的分类
4．按传输技术分：广播型网络，点到点网络。 （1）广播型网络：如传统以太网（广播、组播）;
1.4 网络的拓扑结构 典型应用：以太网交换机、集线器（HUB）、ATM 交换机等，如图1-3 所示。
图 1-2 星型拓扑结构
图 1-3 星型拓扑结构的应用
局域网组建方法通过无线网络连接设备
局域网组建方法通过无线网络连接设备在如今信息化飞速发展的时代，局域网的构建成为了现代生活中不可或缺的一环。
传统上，局域网的组建通常使用有线网络连接设备，然而随着无线技术的不断进步和普及，通过无线网络连接设备建立局域网也成为了一种便捷的选择。
本文将介绍通过无线网络连接设备建立局域网的方法和步骤，帮助读者了解并成功搭建属于自己的无线局域网。
一、了解无线网络连接设备的基本概念在开始搭建无线局域网之前，我们需要了解一些基本的无线网络连接设备。
常见的无线网络连接设备包括无线路由器、无线网卡和无线桥接器等。
1. 无线路由器：无线路由器是一种可以将互联网信号转换为无线信号并连接无线设备的设备。
它通常具有多个以太网接口，可以通过有线方式将局域网扩展到更多设备上。
2. 无线网卡：无线网卡是一种可以将无线信号接收和发送的设备。
它可以插入到电脑或其他设备的接口上，通过无线信号与无线路由器进行通信。
3. 无线桥接器：无线桥接器是一种可以将有线设备转换为无线设备的设备。
它可以将有线接口连接到无线网络上，实现无线扩展和无线连接。
二、搭建无线局域网的步骤下面将介绍通过无线网络连接设备建立局域网的具体步骤。
请注意，在进行下列步骤之前，确保您已经购买了合适的无线网络连接设备，并准备好了相应的网络线缆和电源适配器等。
1. 安装和连接无线路由器a. 将无线路由器的电源适配器插入到电源插座，并将无线路由器的电源线连接到无线路由器的电源接口。
b. 将一个以太网电缆的一端插入无线路由器的LAN口，另一端插入电脑的网络接口。
c. 打开电脑的网络设置界面，检查是否成功连接到无线路由器。
2. 设置无线网络a. 打开电脑上的浏览器，输入无线路由器的默认IP地址（通常为192.168.1.1或192.168.0.1），进入无线路由器的管理界面。
b. 输入默认用户名和密码（通常为admin/admin），登录到无线路由器的管理界面。
c. 根据无线路由器的操作指南，在管理界面上设置无线网络的名称（SSID）和密码。
第4章 练习题(附参考答案)
第4章练习题及参考答案一、判断题（正确Y，错误N）1~10: YNYYY YNNYY1.现代通信指的是使用电波或光波传递信息的技术。
通信的任务就是传递信息。
12.现代通信就是传递信息，因此书、报、磁带、唱片等都是现代通信的媒介。
23.通信系统中的发送与接收设备称之为“终端”。
14.在通信系统中，计算机既可以用作信源也可以用作信宿，接收和发送的都是数字信号。
15.通信系统中信源和信宿之间必须存在信道，才能实现信息的传输。
16.光纤是绝缘体，不受外部电磁波的干扰。
17.微波可以按任意曲线传播。
28.~9.微波可以经电离层反射传播。
210.与同轴电缆相比，双绞线容易受到干扰，误码率较高，通常只在建筑物内部使用。
111.光纤通信、微波通信、卫星通信、移动通信，它们的任务都是传递信息，只是其传输介质和技术各有不同。
112.微波中继站之间的距离大致与塔高平方成正比。
一般为50公里左右。
113.中低轨道通信卫星相对于地面是静止的。
214.同步轨道上的卫星数目是有限的。
115.卫星通信是微波接力通信向太空的延伸。
1 016.传输信息量与传输速率是相同的概念。
217.模拟信号是随时间而连续变化的物理量，包含无穷多个值。
118.信道的带宽总是指信道上所能通过的信号的频带宽度。
219.;20.FDM和TDM是指将任意多路信号复合在同一个信道中传输。
221.无线电广播中的中波段和短波段都采用调幅方式用声音信号调制载波信号，而且都利用电离层反射传输信号。
222.调频广播比调幅广播的声音质量好，原因是调频广播的传输频带较宽，且外界信号不会对声音的频率形成干扰。
123.在有线电视系统中，通过同轴电缆传输多路电视信号所采用的信道复用技术是频分多路复用。
124.采用频分复用技术传输的多路信号一定是模拟信号。
125.在蜂窝移动通信系统中，所有基站与移动交换中心之间均通过光纤传输信息。
226.如果一个基站覆盖的区域内因手机密集而导致频率资源缺乏，应该扩大基站覆盖的区域范围。

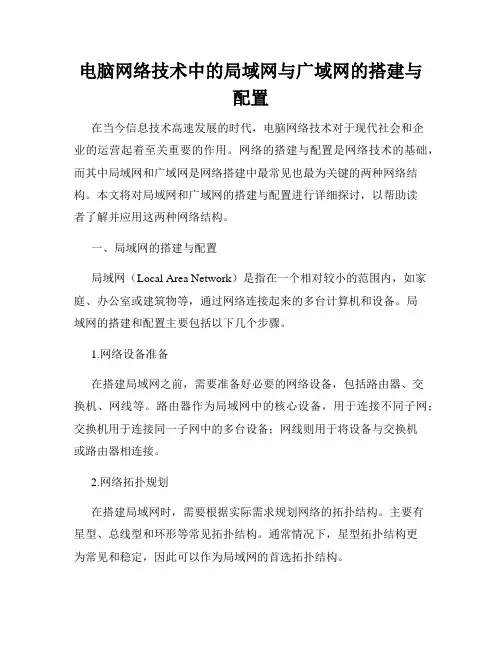

电脑网络技术中的局域网与广域网的搭建与配置
