功放电路元件及制作
TDA2030电路部分元件的焊接说明
扬声器： 扬声器可不区分正负极，任意接两 引脚；焊接时应注意保护扬声器纸 盆，切勿用力按压纸盆，以免损坏 纸盆及线圈。 关于扬声器的选择： 选择时可根据自身喜好选择合适功 率的扬声器，最好选择负载电阻在 4Ω左右的，但应避免选择纸盆（振 膜）直径太大的，否则发音偏低。
元件清单
集成电路：TDA2030，1只； 散热片：1只（含螺钉）； 整流二极管：IN4001/IN4007，2只； 电解电容：2200uF/35V，1只；100uF/35V，1只；22uF/35V，2只； 1uF/35V，1只； 瓷片电容：0.1uF，2只； 音频接口：3.5mm，1只； 音频插针：3.5mm，2只（或成品音频线一根）； 电位器：22KΩ，1只； 扬声器：1只； 电阻：150KΩ，1只；100KΩ，3只；10KΩ，1只；4.7KΩ，1只；1Ω，1 只； LED:1只； 单排排针：1根； 自锁式按压开关：1只； 导线：1米； 电源接口：1只；（型号应与常用小型电源适配器配套）
TDA2030电路部分元件的焊接说明
发光二极管： 发光二极管又名LED，常在电路及 仪器中作为指示灯，或者组成文字 或数字显示等。发光二极管同样是 有极性的元件，具有正向导通、反 向截止的特性，可通过其引脚长短 辨识其正、负极，长者为正，短者 为负。发光二极管是一种灵敏元件， 其最大耐压值通常低于3V，电压过 高就会烧坏发光二极管。
电解电容： 电解电容的作用是隔直流通交流、储存电 能，用于必须要的时候释放、滤波等。与 整流二极管相似，电解电容也是有极性的 元件，使用时须先辨别正、负极。 辨别电解电容： 一般可通过电解电容的引脚和边侧包装颜 色区别正、负极，引脚较长一端为正极， 包装颜色有银色或白色带一端为负极。具 体可参见右图所示。
TDA 2030 能在最低 ± 6V 最高 体声收录音机、中功率音 ±22V 的电压下工作， 在±19V、 响设备 8Ω阻抗时能够输出16W的有效功率. TDA 2030的输出功率能达18W， 使用两块TDA 2030组成BTL电路， 输出功率可增至35W。
TDA2030芯片引脚示意图
TDA2030芯片引脚说明： 1脚是同相输入端；
失号或标准相比所 发生的偏差。在理想的放大器 中，输出波形除 放大外，应与输入波形完全相同，但实际上， 不能做到输出与输入的波形完全一样，这种现 象。 阻抗： 在具有电阻、电感和电容的电路里，对交流电 所起的阻碍作用。
基于TDA2030芯片的功放电路
TDA 2030是德律风根生产的音频功 TDA2030是德律风根生 放电路集成芯片，采用V型5 脚单列 直插式塑料封装结构。该集成电路广 产的音频功放电路集成芯 泛应用于汽车立体声收录音机、中功 片，采用V型5 脚单列直 率音响设备。
TDA 2030 是一块性能十分优良的 插式塑料封装结构。该集 功率放大集成电路，其主要特点是上 成电路广泛应用于汽车立 升速率高、瞬态互调失真小。
功放
功率放大器简称功放；功放俗称 “扩音
机” , 是音响系统中最基本的设备，它的任务 是把来自音源器材的微弱电信号进行放大 后，产生足够大的电流用以驱动扬声器正常
工作，发出声音。
声道、声卡
声道： 指声音在录制或播放时，在不同空间位置采集或播 放的相互独立的音频信号，简单说，声道数也就是 声音录制时的音源数量或播放时相应的扬声器数量。 声卡： 是实现声波信号／数字信号之间相互转换的硬件， 是多媒体技术中最基本的组成部分。声卡的基本功 能是把来自话筒、磁带、光盘等的原始声音信号加 以转换，输送到耳机、扬声器、扩音机、录音机等 声响设备，使其发出声音。
TDA2030电路部分元件的焊接说明
整流二极管： 整流二极管可承受较高的反向电压， 使流过的反向电流很小。因此整流二 极管具有明显的单向导电性，也就是 说整流二极管是有极性的元件，使用 时须先辨别正、负极。一般，标有银 色环带或白色环带的一端为负极，另 一端为正极。具体可参见如右图所示。
TDA2030电路部分元件的焊接说明
2脚是反相输入端；
3脚是负电源输入端； 4脚是功率输出端； 5脚是正电源输入端；
TDA2030功放电路设计方案
功放电路部分元器件图示
功放电路部分元器件图示
TDA2030电路部分元件的焊接说明
自锁式开关： 本电路中选用的是双列6脚直插式 自锁开关，可任选一侧的三只脚进 行焊接，焊接时应接同侧引脚中间 一脚和其余两脚的任一脚。如图， 可选B侧2/3引脚。 音频接口： 3.5mm音频接口焊装时应使其公 共脚接音频输入端，另两脚接地。
TDA2030电路部分元件的焊接说明
音频线：本电路中的音频线是一根两 端均为3.5mm音频插头的信号传输 线，可以选用成品线，也可选择自制 音频线 关于自制音频线： 本电路中的音频线可以用两根各为 50cm长的细导线和两个3.5mm的 音频插头制作。焊接时须有一根导线 均接到两插头的公共端，另一导线接 剩余任一脚。
TDA2030功放成品展示图
TDA2030电路部分元件的焊接说明
散热片： 在焊装TDA2030芯片过程中， 应避免持续高温，一般焊装过 程持续3~5秒，最好焊装前先 装好散热片。至于散热片的安 装，可如右图所示，将 TDA2030芯片与散热片用螺 钉组装在一起。
TDA2030电路部分元件的焊接说明
电位器： 电位器的本质就是一只滑动变阻器，二者 工作原理相同。电位器中间引脚即相当于 滑动变阻器的滑动端。右图所示两种电位 器的工作原理相同，区别仅在于二者的封 装形式有所不同，使用时可根据需要自行 选择。 如右图，定义电位器三只引脚分别为：1、 2、3，则引脚2即为电位器调整端，其余 两引脚接入电路时即将电位器总阻值接入 电路。
功放电路元件及制作
功放电路元件及制作功放电路是音频放大电路的一种，通常用于音响设备、汽车音响等场合中。
它的作用是将输入的低电平音频信号放大到足够的电平以驱动扬声器。
功放电路通常由多个元件组成，下面将介绍一些常见的功放电路元件以及制作功放电路的步骤。
1. 电阻器（Resistor）：功放电路中常用的元件之一，用于调整电路的电阻值，控制电流流过电路。
根据需要选择不同阻值的电阻器。
2. 电容器（Capacitor）：功放电路中常用于耦合和滤波的元件，用于控制电路的截止频率。
根据需要选择不同容值和电压的电容器。
3. 三极管（Transistor）：功放电路中最常见的放大元件，分为NPN型和PNP型，用于放大输入的信号电流以驱动扬声器。
根据需要选择工作电流和功率适配的三极管。
4. 集成电路（Integrated Circuit，简称IC）：功放电路也可以采用现成的集成电路芯片，它集成了多个三极管等元件，通常具有更高的集成度和更稳定的性能。
根据需要选择合适的功放芯片。
5. 电感器（Inductor）：功放电路中常用于滤波的元件，用于控制电路的通频带。
根据需要选择不同的电感值和电流容量。
制作功放电路的步骤如下：1.设计电路：根据需求设计出功放电路的拓扑结构和参数，包括放大倍数、功率、频率等。
2.选择元件：根据电路设计，选择合适的电阻器、电容器、三极管等元件。
注意元件的阻值、容值、功率和工作电流等参数要满足电路设计要求。
3.绘制电路图：按照电路设计画出电路图，包含元件的连接方式和电路的结构。
4.制作电路板：将电路图转化为电路板，可以使用电路设计软件进行设计并打印，然后采用化学腐蚀、喷墨或光刻等方法制作电路板。
5.焊接元件：按照电路图和电路板上的标识，将选好的元件按照正确的连接方式进行焊接。
注意焊接的质量和焊接点的稳定性。
6.连接电源和信号源：将功放电路连接到电源和输入信号源，并进行相应的调试和测试。
7.调试和测试：通过连接扬声器，检查功放电路的输出效果，调整合适的音量和音质效果。

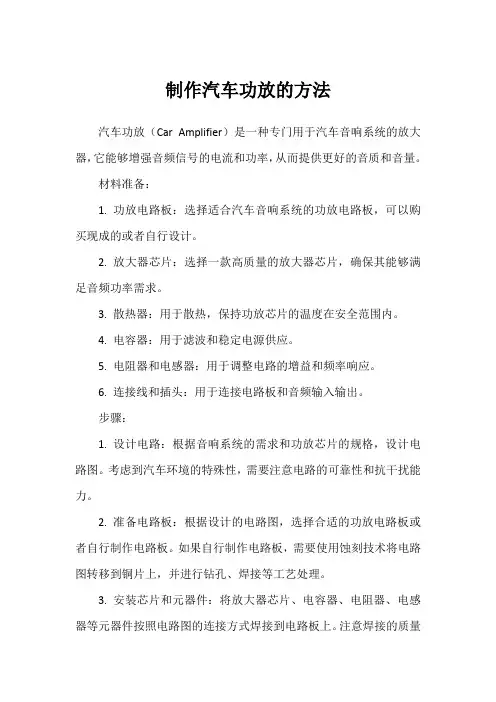

制作汽车功放的方法
制作汽车功放的方法汽车功放（Car Amplifier）是一种专门用于汽车音响系统的放大器，它能够增强音频信号的电流和功率，从而提供更好的音质和音量。
材料准备：1. 功放电路板：选择适合汽车音响系统的功放电路板，可以购买现成的或者自行设计。
2. 放大器芯片：选择一款高质量的放大器芯片，确保其能够满足音频功率需求。
3. 散热器：用于散热，保持功放芯片的温度在安全范围内。
4. 电容器：用于滤波和稳定电源供应。
5. 电阻器和电感器：用于调整电路的增益和频率响应。
6. 连接线和插头：用于连接电路板和音频输入输出。
步骤：1. 设计电路：根据音响系统的需求和功放芯片的规格，设计电路图。
考虑到汽车环境的特殊性，需要注意电路的可靠性和抗干扰能力。
2. 准备电路板：根据设计的电路图，选择合适的功放电路板或者自行制作电路板。
如果自行制作电路板，需要使用蚀刻技术将电路图转移到铜片上，并进行钻孔、焊接等工艺处理。
3. 安装芯片和元器件：将放大器芯片、电容器、电阻器、电感器等元器件按照电路图的连接方式焊接到电路板上。
注意焊接的质量和准确性，以确保电路的正常工作。
4. 安装散热器：将散热器安装在功放芯片上，使用导热硅胶或螺丝固定，确保散热器与芯片接触良好，以提高散热效果。
5. 连接线路：使用合适的连接线和插头，将功放电路板与音频输入输出端口连接起来。
确保连接的可靠性和信号传输的质量。
6. 供电测试：将电源线连接到功放电路板上，接通电源，进行供电测试。
检查电路的工作状态和功率输出是否正常。
7. 调试和优化：通过调整电阻器和电感器等元器件的参数，优化功放电路的增益和频率响应，以获得更好的音质和音量效果。
8. 安装固定：将制作好的汽车功放安装到车辆的音响系统中，固定在合适的位置，确保安全和稳定。
需要注意的是，制作汽车功放需要一定的电子学知识和技术基础，以确保电路的正常工作和安全使用。
如果没有相关经验，建议寻求专业人士的指导或购买现成的汽车功放产品。

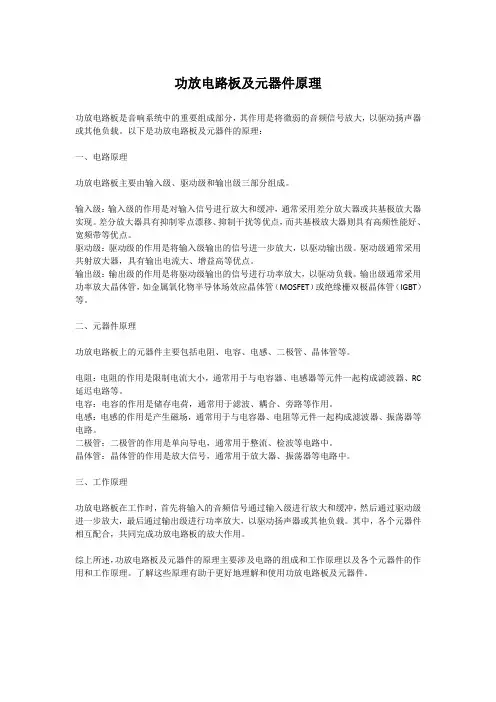

功放电路板及元器件原理
功放电路板及元器件原理功放电路板是音响系统中的重要组成部分，其作用是将微弱的音频信号放大，以驱动扬声器或其他负载。
以下是功放电路板及元器件的原理：一、电路原理功放电路板主要由输入级、驱动级和输出级三部分组成。
输入级：输入级的作用是对输入信号进行放大和缓冲，通常采用差分放大器或共基极放大器实现。
差分放大器具有抑制零点漂移、抑制干扰等优点，而共基极放大器则具有高频性能好、宽频带等优点。
驱动级：驱动级的作用是将输入级输出的信号进一步放大，以驱动输出级。
驱动级通常采用共射放大器，具有输出电流大、增益高等优点。
输出级：输出级的作用是将驱动级输出的信号进行功率放大，以驱动负载。
输出级通常采用功率放大晶体管，如金属氧化物半导体场效应晶体管（MOSFET）或绝缘栅双极晶体管（IGBT）等。
二、元器件原理功放电路板上的元器件主要包括电阻、电容、电感、二极管、晶体管等。
电阻：电阻的作用是限制电流大小，通常用于与电容器、电感器等元件一起构成滤波器、RC 延迟电路等。
电容：电容的作用是储存电荷，通常用于滤波、耦合、旁路等作用。
电感：电感的作用是产生磁场，通常用于与电容器、电阻等元件一起构成滤波器、振荡器等电路。
二极管：二极管的作用是单向导电，通常用于整流、检波等电路中。
晶体管：晶体管的作用是放大信号，通常用于放大器、振荡器等电路中。
三、工作原理功放电路板在工作时，首先将输入的音频信号通过输入级进行放大和缓冲，然后通过驱动级进一步放大，最后通过输出级进行功率放大，以驱动扬声器或其他负载。
其中，各个元器件相互配合，共同完成功放电路板的放大作用。
综上所述，功放电路板及元器件的原理主要涉及电路的组成和工作原理以及各个元器件的作用和工作原理。
了解这些原理有助于更好地理解和使用功放电路板及元器件。
功放机原理图
功放机原理图
功放机是一种广泛应用于音响设备中的电子器件，它能够将输入的音频信号放
大后输出到喇叭或音箱中，从而实现声音的放大。
功放机原理图是功放机内部电路的结构示意图，通过它我们可以了解功放机的工作原理和各个部件之间的连接关系。
功放机原理图主要包括输入端、放大电路、输出端和电源供应等部分。
在功放
机的输入端，通常会接收来自音频设备的输入信号，如CD播放器、MP3播放器等。
这些输入信号经过一定的预处理后，会传送到功放机的放大电路中。
放大电路是功放机的核心部分，它负责将输入信号放大到一定的电压和电流，以驱动喇叭或音箱发出更大声音。
在放大电路中，通常会包括前置放大器、功率放大器和反馈电路等部分，它们共同协作以实现对输入信号的放大处理。
接下来是功放机的输出端，它通常会连接到喇叭或音箱上。
输出端的设计需要
考虑到输出功率、阻抗匹配等因素，以确保功放机能够有效地驱动喇叭或音箱，使其发出高质量的声音。
最后是功放机的电源供应部分，它为功放机的各个部件提供稳定的电压和电流，以确保功放机正常工作。
功放机原理图的绘制需要考虑到电路的连接关系、信号的流向、电压和电流的
变化等因素。
通过功放机原理图，我们可以清晰地了解功放机内部各部件的工作原理和相互关系，为功放机的调试、维修和改进提供了重要参考。
总之，功放机原理图是功放机设计和制造的重要参考资料，它能够帮助我们深
入了解功放机的工作原理和内部结构，为功放机的使用和维护提供了重要指导。
希望通过本文的介绍，读者能够对功放机原理图有一个更加清晰的认识，从而更好地理解和应用功放机这一重要的音响设备。
功放电路元件及制作
功放电路元件及制作
一、电功率放大器的构成
1、输入部分：输入部分决定了电功率放大器的特性，主要有电压放
大器（前置放大器），带负反馈的元件（反馈放大器）和非线性放大器等；
2、功率部分：功率部分包括延时器、电子管、晶体管、整流器，它
们组成电源电路，是电功率放大器的关键部件，主要用于转换直流输入电压，以便将输入信号放大；
3、输出部分：输出部分是电功率放大器的最后一步，它使电源电路
放大后的输出信号达到最终的目的，电功率放大器的输出部分可以是电子管、晶体管、MOSFET等不同元件，可以根据输出功率和类型选择不同的
元件。
二、电功率放大器的制作
1、组装部分：首先在PCB板上按照电路图组装电功率放大器，建议
使用温度稳定的元器件，以防元件的过载造成烧毁；
2、电路实验：完成PCB组装后，进行电路实验，先校准电源电压，
然后依次测量输入、中间和输出部分的电压，以确保电路的正常工作；
3、检查PCB板：最后，检查PCB板的整体情况，如果有损坏或烧毁
的元件，需要对其进行修复或更换，确保PCB板的完好；
4、外壳安装：安装外壳后，将电功率放大器安装在外壳里，然后将
电源线接入电路板。
经典的分立元件功放电路
经典的分立元件功放电路经典的分立元件功放电路是一种常用的音频放大电路，用于将低功率的音频信号放大为较高功率的音频信号，以驱动扬声器产生高质量的音频输出。
以下是关于分立元件功放电路的十个例子：1. 单级共射式功放电路：这是最简单的功放电路之一，由一个NPN 型晶体管和几个电阻组成。
它具有较高的电压增益和较低的输入阻抗，适用于低功率应用。
2. 双级共射式功放电路：这种电路在单级共射式功放电路的基础上增加了一个额外的共射级，以提高电压增益和输出功率。
它在音频放大领域广泛应用。
3. 压控放大器（VCA）：VCA是一种特殊的功放电路，它具有可以通过控制电压来调节增益的特点。
它常用于音频处理和音量控制应用。
4. 互补对称功放电路：这种电路由NPN型和PNP型晶体管组成，可以提供高质量的音频放大效果。
它具有较低的失真和较高的稳定性。
5. A类功放电路：A类功放电路通过将音频信号直接放大，不进行任何切割或变换，以实现较高的音频质量。
它的效率相对较低。
6. AB类功放电路：AB类功放电路是A类功放电路和B类功放电路的结合，既具有较高的音频质量，又具有较高的效率。
它广泛应用于音频设备中。
7. D类功放电路：D类功放电路使用数字开关技术，通过将音频信号转换为脉冲宽度调制（PWM）信号，然后再进行放大，以实现高效率和低功耗。
8. 功率放大器：功率放大器是一种专用的功放电路，用于放大较高功率的音频信号，以驱动大功率扬声器。
它通常需要较大的散热器来散热。
9. 音频放大器：音频放大器是一种专用的功放电路，用于放大音频信号的幅度，以实现较大的音量和更好的音质。
它在音响系统中起着关键作用。
10. 无负反馈功放电路：无负反馈功放电路是一种特殊的功放电路，它不使用负反馈来稳定放大电路，而是通过优化电路设计和选用高质量的元件来实现高性能的音频放大效果。
以上是关于经典的分立元件功放电路的十个例子。
这些电路在音频放大领域发挥着重要作用，具有不同的特点和适用范围。
功放电路图原理
功放电路图原理
功放电路是一种电子电路，用于放大音频信号。
它的基本原理是将输入的音频信号放大到适合于驱动扬声器的电平。
功放电路一般由三个基本部分组成：输入级、驱动级和输出级。
输入级将音频信号输入到电路中，驱动级将信号放大，输出级将放大后的信号驱动扬声器。
输入级通常是一个差分放大器电路，它能够接受来自音频源的低电平信号并提高其幅度。
差分放大器可以消除输入信号中的共模噪声，并提供更好的信噪比。
驱动级是功放电路的核心部分，它将输入信号放大到所需的电平。
驱动级通常由一个或多个放大器级联组成。
这些放大器可以是晶体管、场效应管或真空管等。
输出级将驱动级输出的信号放大到足够的功率，以驱动扬声器。
输出级通常采用功率放大器，它能够提供足够的电流和电压驱动扬声器，以产生所需的音频输出。
功放电路还包括反馈电路，它能够帮助提高电路的稳定性和线性度。
反馈电路将输出信号与输入信号进行比较，并根据比较结果调整放大器的增益，以减小失真和增加稳定性。
最后，功放电路还需要适当的电源供电。
电源应能够提供足够的电流和电压，以满足功放电路的需求。
综上所述，功放电路通过输入级、驱动级、输出级和反馈电路的组合，将音频信号放大到适合驱动扬声器的电平。
这种电路的设计需要考虑输入输出阻抗匹配、稳定性和线性度等因素，以达到最佳的音频放大效果。
lm1875t功放电路图
lm1875t功放电路图1. 介绍lm1875t是一款高性能音频功率放大器芯片，适用于高保真音频放大应用。
该芯片具有低失真、低噪声和高输出功率的特点，被广泛应用于音响设备中。
本文档将详细介绍lm1875t功放电路图的设计和原理，并提供相应的示意图和元器件列表。
希望本文可以帮助读者了解和理解lm1875t功放电路的工作原理，并为相关电路的设计提供参考。
2. 电路图设计lm1875t功放电路的整体设计如下图所示：在这个电路图中，lm1875t芯片被用作音频功放，它的输入接口连接到音频信号源，输出接口连接到扬声器。
整个电路由几个重要的部分组成，下面将对这些部分进行详细介绍。
2.1 电源电路lm1875t芯片需要一个稳定的直流电源供电。
为了提供稳定的电源，我们设计了以下的电源电路：电源电路包括变压器、整流桥、滤波电容和稳压电路。
变压器将交流电转换为适合lm1875t芯片工作的低压直流电。
整流桥将交流电转换为直流电，并通过后面的滤波电容进行滤波来减小电源的纹波。
稳压电路则对电源进行稳定，以保证芯片正常工作。
2.2 输入电路lm1875t芯片的输入接口采用差分输入，为了适应输入信号源的不同，我们设计了以下的输入电路：差分输入电路采用了运放，它将输入的信号放大并转换成差分信号。
这种设计能够有效地抑制共模干扰和交流耦合，提高了音频信号的质量。
2.3 输出电路lm1875t芯片的输出接口采用单端输出，为了适应扬声器的工作需求，我们设计了以下的输出电路：输出电路由一个电感和一个负载电阻组成，电感起到滤波的作用，负载电阻则将电路与扬声器连接起来。
分立元件功放电路
分立元件功放电路1. 什么是功放电路？功放电路（Power Amplifier Circuit）是一种用于将低功率信号放大到较高功率的电路。
在音频领域，功放电路常用于音响系统中，将音频信号放大后驱动扬声器。
在无线通信领域，功放电路则用于将射频信号放大以提高通信距离。
2. 分立元件功放电路的基本原理分立元件功放电路是一种使用离散的电子元件构建的功放电路。
它由多个元件组成，如晶体管、电阻、电容等。
下面我们将详细介绍分立元件功放电路的基本原理。
2.1 输入级分立元件功放电路的输入级通常由一个晶体管构成。
这个晶体管通常被称为输入晶体管或前级晶体管。
输入晶体管的作用是将输入的低功率信号放大，并将其传递给后续级别。
2.2 驱动级驱动级是功放电路的第二个级别。
它通常由一个或多个晶体管组成。
驱动级的主要作用是进一步放大输入信号，并为后续级别提供足够的驱动能力。
2.3 输出级输出级是功放电路的最后一个级别。
它通常由一个或多个功率晶体管组成。
输出级的作用是将输入信号进一步放大，以便能够驱动扬声器或其他负载。
3. 分立元件功放电路的设计与参数选择分立元件功放电路的设计需要考虑多个参数和元件的选择。
下面我们将介绍一些常见的设计参数和元件选择的注意事项。
3.1 输出功率输出功率是功放电路的一个重要参数。
它表示功放电路能够提供的最大输出功率。
输出功率的选择应根据实际需求来确定，例如驱动扬声器所需的功率。
3.2 频率响应频率响应是功放电路的另一个重要参数。
它表示功放电路在不同频率下的增益特性。
频率响应应与所需的应用场景相匹配，以确保音频信号在整个频率范围内都能被准确地放大。
3.3 元件选择在分立元件功放电路中，元件的选择非常重要。
以下是一些常见的元件选择注意事项：•晶体管：选择具有足够的功率和频率特性的晶体管，以满足输出功率和频率响应的要求。
•电阻：选择合适的电阻值，以确保电路的稳定性和可靠性。
•电容：选择合适的电容值，以满足电路的频率响应要求。
音频功率放大器原理图
音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。
它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。
音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。
原理图中包括输入端、放大电路、输出端和电源端。
输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。
放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。
功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。
电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。
音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。
这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。
在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。
例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。
总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。
通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。
