多图详解大众1.4tsi发动机
大众1.4TSI发动机冷却系统拆解报告
图9
材料采用PA66+GF30，节温器室盖与缸体接触处螺栓孔加开口的弹性钢嵌件。
图10
31.4TSI与现有机型的对比
1.4TSI采用了很多先进技术，与我们1.4TD机型相比，有自己的优势。1.4TSI的主冷却系统分为单独的缸体冷却和缸盖冷却通道，两个通道有独立的节温器，可以控制缸体温度比缸盖温度稍高一点。1.4TSI的副冷却系统由电动水泵驱动，它隔断了水泵转速与曲轴转速的必然关系，其拥有独立的控制策略，可以在不必要的时候停止工作，在必要的时候甚至在发动机熄火后延时工作，达到了为系统节能的目的。但我们同样也具有竞争力，毕竟1.4TSI其硬件成本高，系统复杂带来的维护成本及系统风险高。缸体、缸盖的独立水道要求较大的布置空间和较高的制造工艺。双节温器的设计带来了很大的局部阻力，复杂的水路布置也增加了很大的沿程阻力。
电动水泵会在不同发动机工况下，由ECU控制进行智能的工作，它在下面几种情况下会被开启：
1、每次发动机启动后的短时间内
2、输出扭矩持续在100Nm以上的时候
3、进气歧管内增压空气温度持续超过50℃
4、两个增压空气温度传感器（分别位于进气歧管的冷却器前后）之间的温差小于8℃
5、发动机每工作120s，其工作10s，避免涡轮增压器产生热量积聚
温度在105℃以上时：两个节温器都打开，缸盖温度保持在87℃，缸体温度保持在105℃，冷却液流经水泵、缸体、缸盖、节温器支架、暖风热交换器（视暖风是否开启）、机油冷却器、冷却液储液罐、散热器，如图6所示。
图4图5图6
1.3副冷却系统

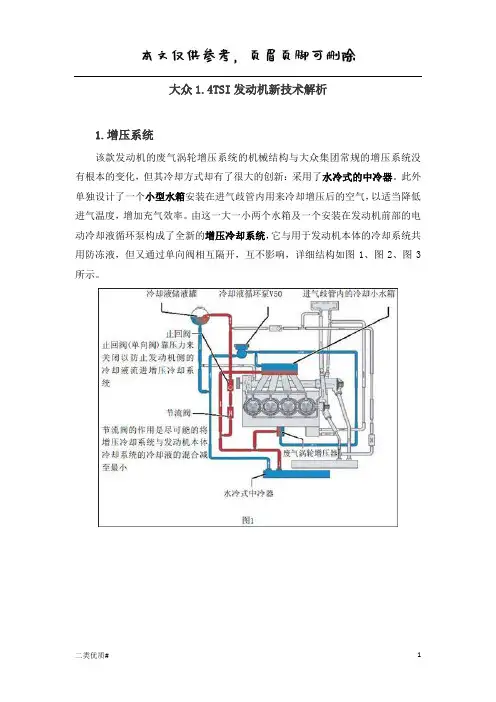

大众1.4TSI发动机新技术解析(增压冷却系统和双节温器)(优选材料)
大众1.4TSI发动机新技术解析1.增压系统该款发动机的废气涡轮增压系统的机械结构与大众集团常规的增压系统没有根本的变化，但其冷却方式却有了很大的创新：采用了水冷式的中冷器。
此外单独设计了一个小型水箱安装在进气歧管内用来冷却增压后的空气，以适当降低进气温度，增加充气效率。
由这一大一小两个水箱及一个安装在发动机前部的电动冷却液循环泵构成了全新的增压冷却系统，它与用于发动机本体的冷却系统共用防冻液，但又通过单向阀相互隔开，互不影响，详细结构如图1、图2、图3所示。
增压系统的机械结构中，其叶轮和涡轮的直径分别达到了37mm和41mm，相应速度更快，旁通阀直径达到了26mm，1250r/min的时候就可以达到最大扭矩的80％，最大有效增压压力可达到 1.8bar(1bar=105Pa)，增压控制元件可以单独更换。
增压系统的控制方面有4个重要的传感器：增压压力传感器G31和进气温度传感器G299整合为一体；增压压力传感器G71和进气温度传感器G42整合为一体，如图4所示。
增压压力传感器G31和进气温度传感器G299的作用是检测并控制增压压力，保护发动机，当温度超差时降低增压压力；增压压力传感器G71和进气温度传感器G42的作用是监控进气量，监测最终进气温度。
2个进气温度传感器的共同的重要作用就是控制冷却液循环泵，当2个温度传感器的温差小于8℃的时候，冷却液循环泵被激活。
当二者温差小于2℃的时候，OBD报警灯会点亮；而当二者同时失效的时候，会用默认值替代，此时增压压力和动力性都会下降。
冷却液循环泵安装位置如图5所示，它的运行条件比较复杂，除上述以外，还会在如下情况下运行：启动发动机后的短时间内；发动机停止工作后0～480s(依据具体情况而不同)；输出扭矩持续在100N．m以上时；发动机每工作120s，冷却液循环泵工作10s；进气温度传感器G42持续超过50℃。
这里还要注意，在更换防冻液时，要使用专用工具VAS6096抽真空加注或使用专用诊断仪VAS5052A的引导功能驱动冷却液循环泵运转，以便为冷却系统排气，避免产生气阻。
发动机技术巡礼 TSI EA111发动机详解
发动机技术巡礼TSI EA111发动机详解小排量高马力，可以说是当下发动机的发展趋势，其中的杰出代表就是大众EA111系列的1.4TSI发动机。
这款发动机融合了缸内直喷、涡轮增压等先进技术，具有小排量、高功率、低油耗等性能优势。
本期文章将为大家解析一下大众1.4TSI发动机。
● 发动机基本参数：大众EA111系列1.4TSI发动机基本参数名称大众EA111系列1.4TSI发动机进气形式涡轮增压气缸排列形式直列四缸● TSI的含义1.4TSI发动机是大众于2005-2006年间推出的排量为1.4L具备双增压、缸内直喷技术的发动机。
TSI代表的是Twincharger Fuel Stratified Injection 这几个单词首字母的缩写，通过字母表面意思可以理解为双增压+分层燃烧+缸内直喷的意思。
在欧洲市场使用大众1.4TSI双增压发动机匹配的车型有高尔夫、尚酷、EOS、Jetta以及途观等，发动机的最大功率可达到125kW/5500rpm，扭矩可达240Nm/1750-4500，因为同时具备机械增压和涡轮增压系统，无论在低转速或高转速下，发动机都能起到很好的增压效果，因此1.4TSI发动机的扭矩有着十分出现的表现。
海外EA111系列发动机根据功率和扭矩不同而衍生的不同版本：最大功率：90kW（122ps）；最大扭矩：210 Nm/1,500-4,000 rpm ；应用车型：Passat (2009 on)；最大功率：90kW（122ps）；最大扭矩：200 Nm/1,500-3,500 rpm ；应用车型：CAXA、Golf Mk5 (2007 on),、Scirocco Mk3；最大功率：92kW（125ps）；最大扭矩：200 Nm/1,500-4,000 rpm ；应用车型：CAXC、Audi A3、SEAT Leon；最大功率：96kW（131ps）；最大扭矩：220 Nm/1,750-3,500 rpm ；应用车型：CFBA、Golf Mk6、VW Jetta V、Passat B6（国内装车的是这个版本）；最大功率：110kW（150ps）/5,800 rpm；最大扭矩：220Nm/1,250-4,500 rpm；应用车型： CAVF、SEAT Ibiza FR；最大功率：110kW（150ps）/5,800 rpm；最大扭矩：240Nm/1,750-4,000 rpm；应用车型：BWK/CAVA; VW Tiguan；最大功率：110kW（150ps）/5,800 rpm；最大扭矩：240Nm/1,750-4,000 rpm；应用车型：CDGA、Passat B7 EcoFuel；最大功率：118kW（160ps）/5,800 rpm；最大扭矩：240Nm/1,750-4,500 rpm；应用车型：CAVD; Golf Mk6, Scirocco Mk3；最大功率：125kW（170ps）/6,000 rpm；最大扭矩：240Nm/1,750-4,500 rpm；应用车型：BLG、Golf Mk5 GT、Golf Plus；最大功率：132kW（179ps）/6,200 rpm；最大扭矩：250Nm/2,000-4,500 rpm；应用车型：SEAT Ibiza Cupra, Polo GTI, Fabia RS考虑全球战略部署，大众于2009年在国内投入批量生产1.4TSI发动机。
