暖通空调系统设计方法与步骤共40页文档
暖通空调设计方法
七。降低新风负荷的措施
1.最小新风量（二氧化碳浓度控制） 2.能量回收装置 （1）全热回收 （2）显热回收 （3）冷凝热回收
暖通空调节能设计
一。冷，热源节能设计
1.集中供热热源 1）优先采用城市热网 2）条件允许可采用冷，热，电联供系统 3）燃煤锅炉房规模要大（热效率和环保） 4）燃气燃油锅炉房规模要小 5）工业余热的利用 6）再生能源的利用（太阳能等）
ቤተ መጻሕፍቲ ባይዱ
2.不得采用电直接供暖或空调，特殊情况如下 1）电力充足，政策允许 2）以供冷为主，供热量小并且无法采用热泵
4.供暖系统设计时，宜南北向分环布置并且按 朝向设调控装置（解决北冷南热现象）
5.散热器设置 1）宜明装（特殊场合除外）
2）连接方式应采用上进下出 3）宜布置在外窗的窗台下 4）散热器的供水支管上（以房间为单位）应设恒温
阀
6.供暖系统：原则上每组散热器均能单独调节 1）双管系统 2）单管系统 7.集中供暖系统必须具备用户热费分摊条件（行为
5.空调房间局部热源的散热量，采用局部排风 系统（降低冷负荷）
6.舒适性空调，夏季空调的送风温差尽可能拉 大（与空调房间的级别，送风口高度相关）
7.空调送回风管不应采用土建风道 8.条件合适的位置，应设空调热回收装置 1）空调新风 2）直流式空调 9.干燥地区可采用蒸发冷却技术（不用制冷机） 10.空调水系统宜采用一次泵变流量系统 11.空调水系统的定压和膨胀优先采用高位水箱（稳
25.空调系统的用电量宜分项单独计量并且将 数据录入专项数据库
1）电制冷机组的用电量 2）空调冷热水系统水泵的用电量 3）空调冷却水系统水泵的用电量 4）冷却塔风机的用电量 5）单台功率大于3KW通风风机的用电量 6）供暖系统水泵的用电量
暖通空调系统设计全过程
暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。
第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。
第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。
第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。
第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。
第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。
第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。
第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。
第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。
第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。
暖通空调系统设计
暖通空调系统设计在现代建筑中，暖通空调系统的设计至关重要。
一个高效、安全、舒适的暖通空调系统可以确保室内环境的良好质量，提高建筑物的能源利用效率，并为居住者或工作人员提供舒适的室内环境。
本文将针对暖通空调系统的设计进行探讨，包括设计原则、系统组成、热负荷计算以及节能措施等。
1. 设计原则在进行暖通空调系统设计之前，我们首先要明确几个设计原则。
首先，根据建筑物的功能和使用要求，合理确定系统的供冷、供热和通风量。
其次，要考虑到系统的稳定性和可靠性，在设计过程中要充分考虑故障排除和维护保养的便利性。
另外，还要注意系统的节能性，通过合理的设计和使用能源高效设备来减少能源的浪费。
2. 系统组成暖通空调系统主要由供热系统、供冷系统、通风系统和控制系统四部分组成。
供热系统包括锅炉、换热器、泵组等设备，通过循环水将热能传递到室内。
供冷系统则包括冷水机组、冷却塔、冷冻水管等设备，通过循环冷水将热量排出室外。
通风系统通过送风、排风和循环风等方式，实现室内空气的新陈代谢。
最后，控制系统则通过温度、湿度、压力等传感器来监测和控制整个系统的运行。
3. 热负荷计算热负荷计算是暖通空调系统设计的重要一环，它直接影响到系统的供冷和供热的负荷。
热负荷计算需要考虑建筑物的外墙、窗户、楼顶、地面以及建筑材料的导热系数等因素。
此外，还需要根据室内人员数量、照明设备、电脑等设备的热产生量，来确定空调的冷热能需求。
4. 节能措施为了提高空调系统的能源利用效率，我们可以采取一系列节能措施。
首先，可以选择高效的供冷和供热设备，如采用变频调速技术的冷水机组和控制阀，以降低能耗。
其次，可以通过隔热材料和采光设备来减少冷热能的损失和室内温度的波动。
另外，根据实际需求合理调整温度和湿度，避免能源浪费。
最后，利用可再生能源、余热回收和地源热泵等技术手段，进一步提高系统的能源利用效率。
综上所述，暖通空调系统的设计是建筑物功能和使用要求的重要反映，也是保障室内舒适度和能源利用效率的关键。
暖通空调设计说明书
暖通空调设计说明书⼟⽊建筑学院课程设计（论⽂）说明书课程名称：《暖通空调2》课程设计设计题⽬：空调通风系统设计专业：建筑环境与设备⼯程班级：2010-1 设计⼈：指导教师：2014年1 ⽉10⽇课程设计任务书专业（⽅向）：建筑环境与设备⼯程班级：2010-1学⽣姓名：学号：⼀、课程设计题⽬：空调通风系统设计⼆、原始资料：（1）夏季室外设计参数：空调室外计算温度34.8℃，湿球温度27℃，室外风速2.8m/s；（2）夏季室内设计参数：空调室内计算温度26±2℃，相对湿度60±10℃：（3）设计地区：济南。
三、设计应解决下列要问题：空调通风系统设计：（1）负荷计算；（2）⽅案确定；（3）⽓流组织计算；（4）管道⽔⼒计算；（5）设备及附件选择；（6）保温计算；（7）消声减震处理；(8)施⼯图的绘制。
四、设计图纸：（1）空调风管平⾯布置图1张；（2）空调⽔管平⾯布置图1张；（3）空调⽔管系统布置图1张。
五、命题发出⽇期：2013.12.23 设计应完成⽇期：2014.1.10设计指导⼈（签章）：系主任（签章）：⽇期：年⽉⽇指导教师对课程设计评语指导教师（签章）：系主任（签章）：⽇期：年⽉⽇⽬录⽬录 (1)第1章⼯程概况和原始资料 (3)1.1 ⼯程概况 (3)1.2 原始资料 (3)1.2.1 室外⽓象参数 (3)1.2.2 室内设计参数 (3)1.2.3 围护结构参数 (4)第2章负荷计算 (4)2.1 冷负荷理论依据 (4)2.2 冷负荷计算 (7)2.3 热负荷计算 (7)2.4 湿负荷计算 (8)第3章空调⽅案的确定 (8)3.1 空调系统的布置⽅式 (8)3.2 ⽔系统的布置⽅式 (9)第4章房间的空⽓处理⽅案及送风量的确定 (11)4.1 风机盘管加新风系统 (11)4.2 末端设备的选型原则 (12)4.3 新风机组的选择 (14)第5章⽓流组织计算 (14)5.1 概述 (14)5.2 房间⽓流组织⽅式 (14)5.3 ⽓流组织计算和风⼝选择 (15)第6章⽔⼒计算 (18)6.1 通风管道设计和选择 (18)6.2 风管⽔⼒计算 (19)6.3 空调⽔系统的⽔⼒计算 (22)6.4 凝结⽔管配管 (25)第7章通风与防排烟设计 (25)7.1 通风设计 (25)7.2 防排烟设计 (26)第8章保温、消声及减振设计 (26)8.1 管道的保温设计 (26)8.2 噪声影响及采取的措施 (27)8.3 系统减振 (28)总结 (30)参考⽂献 (31)第1章⼯程概况和原始资料1.1⼯程概况济南市某⼚办公楼第⼆层，层⾼3.6m，总建筑⾯积为1225.52 m，包括8个化验室，1个办公室，1个休息室，2个卫⽣间。

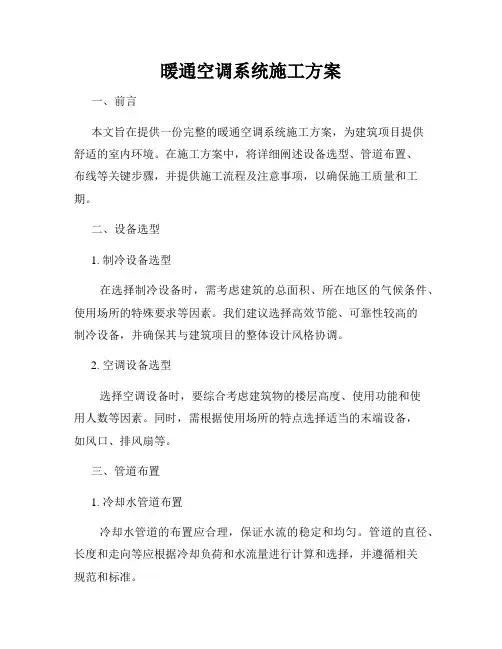

暖通空调系统施工方案
暖通空调系统施工方案一、前言本文旨在提供一份完整的暖通空调系统施工方案，为建筑项目提供舒适的室内环境。
在施工方案中，将详细阐述设备选型、管道布置、布线等关键步骤，并提供施工流程及注意事项，以确保施工质量和工期。
二、设备选型1. 制冷设备选型在选择制冷设备时，需考虑建筑的总面积、所在地区的气候条件、使用场所的特殊要求等因素。
我们建议选择高效节能、可靠性较高的制冷设备，并确保其与建筑项目的整体设计风格协调。
2. 空调设备选型选择空调设备时，要综合考虑建筑物的楼层高度、使用功能和使用人数等因素。
同时，需根据使用场所的特点选择适当的末端设备，如风口、排风扇等。
三、管道布置1. 冷却水管道布置冷却水管道的布置应合理，保证水流的稳定和均匀。
管道的直径、长度和走向等应根据冷却负荷和水流量进行计算和选择，并遵循相关规范和标准。
2. 冷冻水管道布置冷冻水管道的布置应尽量缩短管道长度，减少压力损失和冷却效果下降。
同时，要注意管道与其他设备的安装间距，以确保施工的顺利进行。
四、布线1. 电气控制系统布线电气控制系统的布线应符合相关的电气设计规范，并确保线路与设备之间的连接正常可靠。
在布线时，要注意防止电磁干扰和线路过载等问题。
2. 信号线路布线信号线路的布线要避免与电源线路交叉，以减少信号干扰。
在布线过程中，要保持线路的整洁，并采用合适的保护措施，防止线路被外部因素损坏。
五、施工流程与注意事项1. 施工流程（1）项目准备：确定施工方案、设备采购、材料准备等。
（2）基础设施施工：管道、电缆等的敷设和连接。
（3）设备安装：安装制冷设备、空调设备等。
（4）管道连接与测试：进行管道的连接和系统的测试。
（5）电气系统安装与调试：安装电气设备，并进行测试和调试。
（6）系统调试与运行：对整个系统进行调试，确保正常运行。
2. 注意事项（1）施工过程中要保证安全，使用安全防护措施，遵循相关安全规范。
（2）严格按照施工图纸进行布置和连接，确保施工的准确性和一致性。
暖通空调工程设计
暖通空调工程设计1. 引言暖通空调系统在建筑工程中具有重要的作用，能够提供舒适的室内环境和良好的室内空气质量。
本文档将介绍暖通空调工程设计的基本要点和一些常见的设计考虑因素。
2. 暖通空调系统的基本组成暖通空调系统一般包括以下几个主要组成部分：•空调主机：包括冷水机组、风机盘管、地暖设备等。
•送风与排风系统：包括送风管道、排风管道、风口等。
•水系统：包括冷却水系统、热水系统等。
•控制系统：包括温控设备、湿度控制设备、风速控制设备等。
3. 暖通空调工程设计的步骤暖通空调工程设计一般需要经历以下几个步骤：3.1. 室内环境调研与设计目标确定在进行暖通空调工程设计之前，需要对建筑物进行详细的调研，了解建筑物的用途、使用人数、室内环境要求等。
同时需要确定设计目标，包括室内温度、相对湿度、新风量等。
3.2. 负荷计算与设备选型根据建筑物的使用情况和设计目标，进行负荷计算，确定所需的冷热负荷。
然后根据负荷大小选型适当的暖通空调设备，包括冷水机组、风机盘管等。
3.3. 管道与风管设计根据建筑物的布局和空调系统的需求，进行管道与风管的设计。
管道设计需要考虑冷却水系统和热水系统的供水与回水管道布置，风管设计需要考虑送风与排风系统的风管布置。
3.4. 控制系统设计根据设计目标，选用适当的温控设备、湿度控制设备和风速控制设备。
同时需要设计合理的控制逻辑和控制策略，实现室内环境的控制和调节。
3.5. 施工图纸绘制根据设计结果，绘制相应的施工图纸，包括设备安装图、管道布置图、风管布置图等，以便进行后续的施工工作。
4. 设计考虑因素在进行暖通空调工程设计时，需要考虑以下几个因素：•室内环境要求：根据建筑物的用途和使用人数，确定合理的室内环境要求，如温度、湿度、新风量等。
•节能与环保：选择节能高效的暖通空调设备，并采用合理的管道与风管布置，以提高系统的能效。
•维护与保养：设计合理的设备安装和管道布置，以方便后期的维护与保养工作。
暖通空调系统设计方法与步骤
冬季通风室外空气计算温度 累年最冷月平均温度
全面通风热负荷 夏季通风室外空气计算温度、相对湿度 历年最热月14时月平均温度（相对湿度）的平均值
排除余热、余湿通风量
采暖热负荷、空调热负荷、通风热负荷 采暖热负荷与空调热负荷相同点
◦ 稳定方法计算 ◦ 基本耗热量按显热负荷计算 ◦ 附加耗热量：朝向附加、风力附加、高度附加、外门附加、 间歇附加
离心式冷冻机（kPa，0.1mH2O） 蒸发器 冷凝器 30~80 50~80 吸收式冷冻机 蒸发器 冷凝器 40~100 50~140 冷却塔 冷热水盘管 20~80 20~50 热交换器 风机盘管机组 20~50 10~20 自动控制阀 30~50
初投资、年运行费——分析投资回收期 年费用法——采用资本回收公式把方案的初投资额 等价折算到每一年并与该年的运行费用求和
根据初拟的冷热源方案，一般选择三个左右进行方 案比较，对各方案进行初步方案设计，选择主要设 备，列表汇总（主要参数：冷量、热量、功率、扬 程、流量、台数等等） 台数：考虑负荷调节、机房空间，备用，匹配 流量（m3/h）=1.1~1.2×冷量（kW） /(1.167×△t) 扬程
能源费用
◦ 主机 ◦ 水泵 ◦ 其它设备等
维护费用
•
空调负荷率
负荷率 累计时间百分数
25% 10.1%
50% 46.1%
75% 41.5%
100% 2.3%
• •
运行时间 夏季5个月，冬季4个月，夏季3600小时，冬季 2880小时
电价、气价、其他能源价格 重庆（电价：0.52/0.84；气价：2.21） 碳减排量
(建筑暖通工程)暖通空调系统设计手册
暖通空調系統設計手冊目錄第一章設計參考規範及標準 5一、通用設計規範：5二、專用設計規範：5三、專用設計標準圖集：5第二章設計參數6一、商業和公共建築物的空調設計參數ASHRAE 6二、舒適空調之室內設計參數日本7三、新風量81、每人的新風標準ASHRAE 82、最小新風量和推薦新風量UK 93、各類建築物的換氣次數UK 94、各場所每小時換氣次數95、每人的新風標準UK 106、考慮節能的基本新風量（1/s人）(日本) 117、辦公室環境衛生標準日本118、民用建築最小新風量11第三章空調負荷計算15一、不同窗面積下，冷負荷之分佈% 15二、負荷指標（估算）（僅供參考）15三、空調冷負荷法估算冷指標。
