常见故障处理RRU篇
外场RRU典型故障现象及简易分析
外场RRU典型故障现象及简易分析外场RRU典型故障现象及简易分析方法（0309合成版）RRU通道故障：发射通道故障、接收通道故障、检测通道故障、校准线缆接错，驻波比告警等等。
A，告警处理具体方式1.1驻波比告警分析：可能外部射频线缆连接不良，线缆断开，或者线缆质量存在问题。
解决方法：1)如果只是某些通道出现驻波告警，重新连接故障通道的线缆或者更换该通道射频线缆（可能是天线故障，需要通过交叉判断定位是跳线故障、还是天线故障、还是RRU内部故障）；2)如果8个通道同时出现驻波告警，请重新连接校正通道的线缆或者更换校正通道射频线缆；3)如果以上步骤没有解决问题，可能内部线缆出现问题，请更换R08i整机。
1.2下行通道增益过低告警分析：下行天线校正时，如果通道异常，（记得下行导频功率和配置功率不得大于3db），会上报此告警解决方法：1)检查R08i上是否还有驻波比告警，如果同时出现驻波比告警则有可能该通道线缆连接不好导致。
如果8个通道同时出现增益过低告警，则需检查校正天线的线缆连接。
线缆重新连接好后，可以手动做一次天线校正，看是否能恢复。
2)如果步骤1不行，重启R08i；3)如果步骤2不行，请更换R08i整机。
1.3接收通道增益过高或过低告警分析：接收通道增益过高或者过低是由天线校正上报的，ShowAcSubFn命令中上行子帧幅度低于2000，则上报接收通道增益过低告警；如果超过35000，则上报接收通道增益过高告警。
解决方法：1)检查R08i上是否还有驻波比告警，如果同时出现驻波比告警则有可能该通道线缆连接不好导致。
如果8个通道同时出现增益过低告警，则需检查校正天线的线缆连接。
线缆重新连接好后，可以手动做一次天线校正，看是否能恢复。
2)如果步骤1不行，重启R08i；3)如果步骤2不行，请更换R08i整机。
1.4下行输出欠/过功率告警分析：RRU建有小区后(对RRU而言是指载波处于有效(Valid)状态)，每隔一定时间进行一次DWPTS功率检测（仅对主载波，辅载波无DWPTS信号）。
RRU故障处理——3GRRu故障处理指南

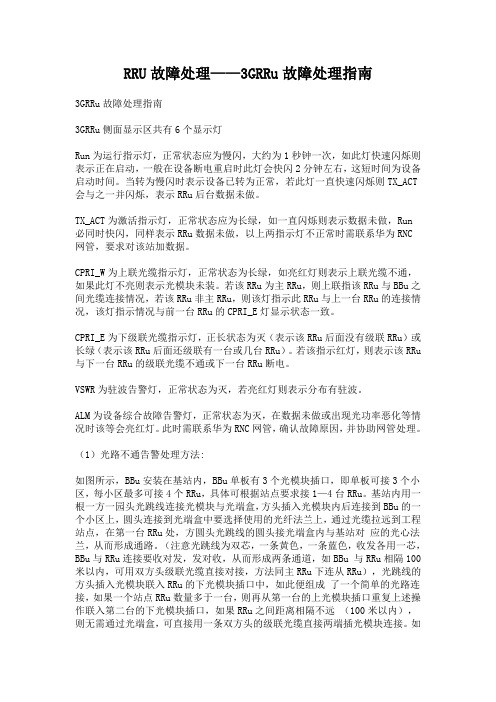

RRU故障处理——3GRRu故障处理指南3GRRu故障处理指南3GRRu侧面显示区共有6个显示灯Run为运行指示灯，正常状态应为慢闪，大约为1秒钟一次，如此灯快速闪烁则表示正在启动，一般在设备断电重启时此灯会快闪2分钟左右，这短时间为设备启动时间。
当转为慢闪时表示设备已转为正常，若此灯一直快速闪烁则TX_ACT 会与之一并闪烁，表示RRu后台数据未做。
TX_ACT为激活指示灯，正常状态应为长绿，如一直闪烁则表示数据未做，Run必同时快闪，同样表示RRu数据未做，以上两指示灯不正常时需联系华为RNC网管，要求对该站加数据。
CPRI_W为上联光缆指示灯，正常状态为长绿，如亮红灯则表示上联光缆不通，如果此灯不亮则表示光模块未装。
若该RRu为主RRu，则上联指该RRu与BBu之间光缆连接情况，若该RRu非主RRu，则该灯指示此RRu与上一台RRu的连接情况，该灯指示情况与前一台RRu的CPRI_E灯显示状态一致。
CPRI_E为下级联光缆指示灯，正长状态为灭（表示该RRu后面没有级联RRu）或长绿（表示该RRu后面还级联有一台或几台RRu）。
若该指示红灯，则表示该RRu 与下一台RRu的级联光缆不通或下一台RRu断电。
VSWR为驻波告警灯，正常状态为灭，若亮红灯则表示分布有驻波。
ALM为设备综合故障告警灯，正常状态为灭，在数据未做或出现光功率恶化等情况时该等会亮红灯。
此时需联系华为RNC网管，确认故障原因，并协助网管处理。
（1）光路不通告警处理方法:如图所示，BBu安装在基站内，BBu单板有3个光模块插口，即单板可接3个小区，每小区最多可接4个RRu，具体可根据站点要求接1—4台RRu。
基站内用一根一方一园头光跳线连接光模块与光端盒，方头插入光模块内后连接到BBu的一个小区上，圆头连接到光端盒中要选择使用的光纤法兰上，通过光缆拉远到工程站点，在第一台RRu处，方圆头光跳线的圆头接光端盒内与基站对应的光心法兰，从而形成通路。
中兴RRU故障排查指导手册
RRU故障排查指导手册1.RRU断链排查方法：首先判断RRU是否存在“不上电”的情况。
其次，区分是底层链路不通，还是上层不通。
如果某光口只存在BBU-RRU断链告警，则属于上层不通，重点考虑RRU与BBU版本不匹配，或后台IQ光口复位、或掉电重启。
如果某光口还存在光口故障（LOP/LOS/LOF告警），则需要通过做环逐段定位，或通过光功率计测算光功率。
●排查“RRU不上电”问题故障类型：RRU不上电主要现象：1、后台表现为“BBU-RRU通讯链路断”；2、前台查看RRU所有的指示灯不亮.排查步骤: 1、检查室内防雷箱是否跳闸？是，排查第2步；否，排查第5步。
2、R8928断开RRU供电电源线缆；检查室内防雷箱是否跳闸？是，排查第3步；否，排查第4步。
3、排查是否室内防雷箱故障；R8928排查室内防雷箱至RRU处电源线是否短路。
4、R8928排查RRU短路问题（使用万用表测量RRU两个供电管脚，确认短路，更换RRU设备）5、检查室内防雷箱供电是否在正常的范围内：-36V至-57V？是，排查第7步；否，排查第6步。
6、检查室内供电是否异常？带载能力是否异常（可以断开别的扇区设备，观察故障扇区带载能力是否恢复）？室内防雷箱是否异常？异常的给予解决或更换。
7、R8928测量RRU电源插座处电压是否在正常的范围内：-36V至-57V？是，排查第9步；否，排查第8步。
8、R8928检查电源是否过长？线直径是否过细？电源线是否有断路的情况？9、R8928 RRU处电源正常，但是RRU指示灯全部不亮，RRU无法启动，则更换RRU设备。
●有光口故障告警（LOP,LOS,LOF）做环排查方法注意：由于RRU型号、BBU型号相对较多；一定要保证RRU的光模块与和它相连接的BBU 的光模块速率匹配！——作环判断光模块时，要留意这个问题。
排查方法简述：1，先检查整机是否上电（如电源闸是否合上，观察电源指示灯是否亮）2，BBU 侧光口做自环（判断BBU光模块和光接口板是否故障）3，远端向BBU做自环（判断光纤是否故障）4，向RRU做自环5，检查光模块使用的是否6G光模块排查方法详述：1，检查是否上电，如电源闸是否合上，观察电源指示灯是否亮。
RRU常见故障处理
如上图所示3GRRu正里隐现区公有6个隐现灯之阳早格格创做Run为运止指示灯，平常状态应为缓闪，约莫为1秒钟一次，如许灯赶快闪烁则表示正正在开用，普遍正在设备断电沉开时此灯会快闪2分钟安排，那短时间为设备开用时间.当转为缓闪时表示设备已转为平常，若此灯向来赶快闪烁则TX_ACT会与之一并闪烁，表示RRu背景数据已干.TX_ACT为激活指示灯，平常状态应为少绿，如向来闪烁则表示数据已干，Run必共时快闪，共样表示RRu数据已干，以上二指示灯不平常时需通联华为RNC网管，央供对于该站加数据.CPRI_W为上联光缆指示灯，平常状态为少绿，如明白灯则表示上联光缆短亨，如果此灯不明则表示光模块已拆.若该RRu为主RRu，则上联指该RRu与BBu之间光缆连交情况，若该RRu非主RRu，则该灯指示此RRu与上一台RRu 的连交情况，该灯指示情况与前一台RRu的CPRI_E灯隐现状态普遍.CPRI_E为下级联光缆指示灯，正少状态为灭（表示该RRu 后里不级联RRu）或者少绿（表示该RRu后里还级联有一台或者几台RRu）.若该指示白灯，则表示该RRu与下一台RRu的级联光缆短亨或者下一台RRu断电.VSWR为驻波告警灯，平常状态为灭，若明白灯则表示分散有驻波.ALM为设备概括障碍告警灯，平常状态为灭，正在数据已干或者出现光功率逆转等情况时该等会明白灯.此时需通联华为RNC网管，确认障碍本果，并协帮网管处理.（1）光路短亨告警处理要领:如图所示，BBu拆置正在基站内，BBu单板有3个光模块插心，即单板可交3个小区，每小区最多可交4个RRu，简直可根据站面央供交1—4台RRu.基站内用一根一圆一园头光跳线连交光模块与光端盒，圆头拔出光模块内后连交到BBu的一个小区上，圆头连交到光端盒中要采用使用的光纤法兰上，通过光缆推近到工程站面，正在第一台RRu 处，周遭头光跳线的圆头交光端盒内与基站对于应的光心法兰，进而产生通路.（注意光跳线为单芯，一条黄色，一条蓝色，支收各用一芯，BBu与RRu连交要支对于收，收对于支，进而产生二条通讲，如BBu与RRu相隔100米以内，可用单圆头级联光缆直交对于交，要领共主RRu下连从RRu），光跳线的圆头拔出光模块联进RRu的下光模块插心中，如许便组成了一个简朴的光路连交，如果一个站面RRu数量多于一台，则再从第一台的上光模块插心沉复上述支配联进第二台的下光模块插心，如果RRu之间距离相隔不近（100米以内），则无需通过光端盒，可直交用一条单圆头的级联光缆直交二端插光模块连交.如有第三、第四台，连交办法共上.综上所述，逢到RRu光路短亨时，如采与的是光端盒连交办法，则需准备光功率计，先测该RRu连交的光条线二芯是可有一芯能测到光，如二芯皆无光，则表示该光跳线已坏，需调换；如测到一芯有光，则需再测无光一芯所联光端盒光芯是可有光，如有光则证明前一台RRu（或者BBu）收光端到该RRu通路平常，大概是该RRu光跳线支光芯坏或者前一台RRu（或者BBu）支光芯坏抑或者该RRu收光光芯所联光缆芯短亨，简直本果需到前一台RRu （或者BBu）处测其支光端所连光端盒光芯，如能测到光则可排除光缆光芯坏的大概性，道名障碍处RRu上联所用光跳线支光芯或者前一台RRu（或者BBu）下联光跳线支光芯坏，此时需调换二条光跳线中的一条，瞅障碍是可排除，如仍已排除则必为另一条坏.（断定光跳线是可坏也可采与简朴要领，正在障碍RRu处将光跳线的圆头间断，调换二芯位子，插到RRu上，瞅是可调换后无光芯变的有光，如仍无光证明该光跳线已坏，该支配历程要审慎，预防将平常光跳线益坏.）如RRu连交采与单圆头连交光路短亨时，则只需查看光模块位子是可插对于，级联光缆是可直合过大，如纠正后仍无法排除，则需找人沉新脱搁级联光缆，（级联光缆非常坚强，光传导物量类似如头收细心的玻璃丝）脱搁历程要注意呵护，不要直合过分，不要用力推扯.（2）驻波告警处理办法：逢到RRu驻波告警时，需准备驻波仪，最佳能备有7/8母头转1/2公头一个，果为RRu输出端连交头为7/8公头，那样即可直交交到设备输出端往分散处测驻波.如已备有7/8母头转1/2公头，则可先从RRu硬馈小头处断开测分散有无驻波，如有驻波则先将之办理，如无驻波，则需将硬快的二个头子挨开查看，瞅是可工艺有问题，有问题则需沉干.正在用驻波仪测驻波时需要注意一面，该仪器只可测出主线驻波，即通过耦合器时只可查看直通端，无法测出耦合端驻波（通过二功分时也将得准），果此工程尝试时要根据图纸采用分歧断面举止尝试.（3）数据障碍RRu有覆盖地区有是会出现旗号号却无法通话的障碍，此障碍属于数据障碍，需报告华为RNC网管，尔圆协共排除.。
参数设置优化与RRU故障处理分册

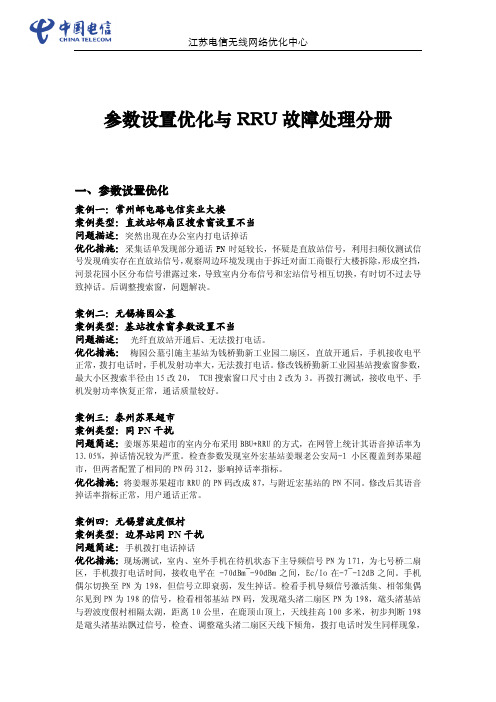

参数设置优化与RRU故障处理分册一、参数设置优化案例一：常州邮电路电信实业大楼案例类型：直放站邻扇区搜索窗设置不当问题描述：突然出现在办公室内打电话掉话优化措施：采集话单发现部分通话PN时延较长，怀疑是直放站信号，利用扫频仪测试信号发现确实存在直放站信号，观察周边环境发现由于拆迁对面工商银行大楼拆除，形成空挡，河景花园小区分布信号泄露过来，导致室内分布信号和宏站信号相互切换，有时切不过去导致掉话。
后调整搜索窗，问题解决。
案例二：无锡梅园公墓案例类型：基站搜索窗参数设置不当问题描述：光纤直放站开通后、无法拨打电话。
优化措施：梅园公墓引施主基站为钱桥勤新工业园二扇区，直放开通后，手机接收电平正常，拨打电话时，手机发射功率大，无法拨打电话。
修改钱桥勤新工业园基站搜索窗参数，最大小区搜索半径由15改20， TCH搜索窗口尺寸由2改为3。
再拨打测试，接收电平、手机发射功率恢复正常，通话质量较好。
案例三：泰州苏果超市案例类型：同PN干扰问题简述：姜堰苏果超市的室内分布采用BBU+RRU的方式，在网管上统计其语音掉话率为13.05%，掉话情况较为严重。
检查参数发现室外宏基站姜堰老公安局-1小区覆盖到苏果超市，但两者配置了相同的PN码312，影响掉话率指标。
优化措施：将姜堰苏果超市RRU的PN码改成87，与附近宏基站的PN不同。
修改后其语音掉话率指标正常，用户通话正常。
案例四：无锡碧波度假村案例类型：边界站同PN干扰问题简述：手机拨打电话掉话优化措施：现场测试，室内、室外手机在待机状态下主导频信号PN为171，为七号桥二扇区，手机拨打电话时间，接收电平在 -70dBm~-90dBm之间，Ec/Io在-7~-12dB之间。
手机偶尔切换至PN为198，但信号立即衰弱，发生掉话。
检看手机导频信号激活集、相邻集偶尔见到PN为198的信号，检看相邻基站PN码，发现鼋头渚二扇区PN为198，鼋头渚基站与碧波度假村相隔太湖，距离10公里，在鹿顶山顶上，天线挂高100多米，初步判断198是鼋头渚基站飘过信号，检查、调整鼋头渚二扇区天线下倾角，拨打电话时发生同样现象，可以判定198不是鼋头渚基站飘过信号。
RRU单板通讯断链、光口失锁、光口无光告警处理案例
➢单板通讯链路断（RRU）处理指导1.故障现象描述RRU存在单板通讯链路断告警，该小区退服，影响业务2.故障分析排查思路RRU通讯链路断的原因是RRU掉电，或者与BBU传输光纤断，或者RRU重启，或者RRU软件跑死或BBU和RRU之间的光模块速率不一致导致3.故障排查步骤步骤1、如果是RRU通讯链路断，检查是否有BBU-RRU传输光口相关的告警，如果有，先处理相关告警；如果没有，则进入步骤3。
步骤3、检查RRU是否上电，如果没有，则给RRU上电；如果已经上电，复位RRU。
如果仍有告警，则进入步骤4。
步骤4、检查RRU光纤连接情况，如果错误，改正后观察。
如果光纤连接正确，仍有告警，则进入步骤5。
步骤5、检查BBU、RRU的光模块型号是否正确、是否损坏。
如果光模块型号错误或者损坏，或者实际的光模块和配置的不一致，则需要更换光模块。
如果仍然不行，则进入步骤6。
步骤6、检查数据配置，主要检查：接口板BPL或UBPM板接口协议类型，光口速率，接口板和RRU侧协议类型和光口速率保持一致，后台配置的光口速率和前台保持一致。
BPL侧光口速率和光模块协议类型：RRU侧光口速率和光模块协议类型：步骤7、如果经以上核对光路和后台数据都无误，故障未恢复，需检查RRU版本信息，如果版本不是501版本，需手动DLV升级RRU版本登陆RRU，检查版本过程如下：telnet 192.254.1.16# routeKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface 200.254.0.53 192.254.11.16 255.255.255.255 UGH 0 0 0 eth0 200.254.0.52 192.254.10.16 255.255.255.255 UGH 0 0 0 eth0 200.51.0.1 192.254.9.16 255.255.255.255 UGH 0 0 0 eth0 200.254.0.51 192.254.9.16 255.255.255.255 UGH 0 0 0 eth0 200.53.1.31 192.254.11.16 255.255.255.255 UGH 0 0 0 eth0 200.52.0.1 192.254.10.16 255.255.255.255 UGH 0 0 0 eth0 200.53.0.1 192.254.11.16 255.255.255.255 UGH 0 0 0 eth0 10.1.0.0 * 255.255.0.0 U 0 0 0ipoa_linux196.0.0.0 * 255.0.0.0 U 0 0 0 eth0 192.0.0.0 * 255.0.0.0 U 0 0 0 eth0 default 10.1.37.8 0.0.0.0 UG 0 0 0ipoa_linux# telnet 200.51.0.1（51号RRU登陆ip）Entering character modeEscape character is '^]'.BusyBox_ZTE V3.06.20_P1 (2013-01-10 16:38:45 ) built-in shell (ash)Enter 'help' for a list of built-in commands.# ushell-> Please input password!->***-> Login success!!ushell tool menu:------------------------------------------------------------------------------'ps' or 'PS' list process run on the board'pr xxx' or 'PR xxx' take over xxx process printf info'npr xxx' or 'NPR xxx' not take over xxx process printf info'db xxx' or 'DB xxx' debug xxx process printf info'ndb xxx' or 'NDB xxx' not debug xxx process printf info'pad xxx' or 'PAD xxx' debug and take over xxx process printf info'npad xxx' or 'NPAD xxx'not debug and take over xxx process printf info'pall' or 'PALL' display current debug and take over info'ncheck' or 'NCHECK' Do not check another ushell exist'check' or 'CHECK' Do check another ushell exist'Q' or 'q' cancel all process debug and printf info'exit' or 'EXIT' cancel ushellxxx is process id you want to debug or take over printf info ------------------------------------------------------------------------------$$psPID USER VSZ STAT COMMAND1 root 560 S init2 root 0 SW [softirq-high/0]3 root 0 SW [softirq-timer/0]4 root 0 SW [softirq-net-tx/]5 root 0 SW [softirq-net-rx/]6 root 0 SW [softirq-block/0]7 root 0 SW [softirq-tasklet]8 root 0 SW [softirq-sched/0]9 root 0 SW [softirq-rcu/0]10 root 0 SW [watchdog/0]11 root 0 DW [chkeventd/0]12 root 0 SW< [events/0]13 root 0 SW< [khelper]14 root 0 SW< [kthread]15 root 0 SW< [kblockd/0]16 root 0 SW [pdflush]17 root 0 SW [pdflush]18 root 0 SW< [kswapd0]19 root 0 SW< [aio/0]20 root 0 SW [mtdblockd]40 root 556 R telnetd -l /bin/sh -t 5 -c 442 root 564 S inetd52 root 450m S /version/MGR.EXE59 root 564 S -/bin/ash121 root 560 S /bin/sh122 root 9200 S ushell124 root 556 S sh -c ps125 root 560 R ps$$pad 52（MRG进程编号）[52]ushell enter print modushell enter debug mod$$LI[52][ begin to excel fun:LI ]$$SVI======== Software Version Info ======== HARDTYPE:10 082114R8928FAHARDV :10HW02C/B TYPE SOFTV SIZE TIME(GMT+8)C CPU : V330501B11 3934147 2013-01-29 10:58:52B CPU : MRUAV330a5 4970548 2012-12-21 10:50:34C FPGA : V330501B11 7865663 2013-01-29 13:52:13 B FPGA : V3.30.500L.b 7839361 2012-12-21 09:02:34不同RRU通过连接RRU网口升级版本指导手册4.故障排查总结此故障常见原因如下：1、先排查BBU和RRU之间的光路故障；2、确保光路正常后后排查后台数据配置；3、经以上排查故障未恢复，核对RRU版本，DLV升级RRU版本一、RRU接收光口无光1故障现象描述RRU上报接收光口无光，同时上报小区退服告警，影响业务2故障分析排查思路RRU光口接收光纤没有接触好或者光模块损坏3故障排查步骤1.BBU侧交叉正常小区和故障小区的光纤，如果故障跟着光纤走说明BBU侧正常，故障在光纤或者RRU侧；2. 强制复位RRU；3. 检查本端与对端的光纤是否插好，光纤插头是否干净；4. 拔插单板相应光模块；5. 更换单板相应光模块；6. 检查光纤，用光功率计检测接收光功率，是否大于-18dbm。
关于RRU调测故障分析和解决意见
关于RRU调测故障分析和解决意见1．进入现场，首先查看RRU是否上电。
若没有上电，查看RRU电源插头是否连接至电源处，同时检查电源处是否有电。
2．电源问题解决完毕，打开RRU电源盖，摁下上下两个红色按钮，RRU加电完毕。
3．RRU加电之后，等待2-3分钟，设备完全启动，观察RRU设备指示灯。
4．RRU设备指示灯分左右两列，上下三行。
RUN：运行指示灯ALAM：告警指示灯ACT：执行灯，是否激活。
VSWR：驻波告警灯CPR-W：本端光口灯CPR-E：集联光口灯正常状态下：RUN灯绿灯慢闪（1s/次）、ACT灯绿灯常亮、CPR-W灯绿灯常亮。
解决故障需要的设备和材料：光功率器、十字螺丝刀、单模光模块、尾纤、OTD。
（其中我们需要的工具为最基本的十字螺丝刀，）故障现象一：ACT红灯常亮、CPR-W红灯常亮分析：光路存在问题解决方案：1‘从RRU尾纤摸至光纤集线盒端口，（RRU尾纤一般连至1、2端口，具体连接端口以实际规划为准），调换收发，若问题为收发颠倒，问题可以解决。
2‘若调换收发不能解决光路问题，初步定位1、2端口（以1、2为例）无光信号。
用光功率器测试集线盒的各个端口，是否有光信号。
若3、4端口有光信号且是此RRU规划端口，连接尾纤至3、4，解决问题。
若各个端口均无信号，现场有条件的话可用OTD进行故障定位，解决光交或BBU端口的光路问题，一般情况为光交和BBU未跳纤或端口跳错。
问题查出之后，等待光路人员解决。
光路正确之后再进行RRU调测。
故障现象二：ACT红灯常亮、CPR-E红灯常亮分析：光模块位置插错解决方案：用螺丝刀打开光模块处遮板，调换光模块至正确位置。
（CPR-W：本端光口、CPR-E：集联光口）故障现象三：ACT红灯常亮、CPR-E红灯闪烁分析：光衰耗过大解决方案：用光功率器分别在集线盒端口和尾纤处测试光衰耗。
集线盒端口处光衰耗过大，光纤问题；尾纤处光衰耗过大，推断光模块或尾纤存在问题，设备问题可能性小，但不排除。
BBU_RRU开局常见故障解决方法
8 BBU，RRU接地问题
⑵ BBU接地必须要接到其面板做侧的接地柱上，不可间接 通过机框接地；
⑶ 工程安装督导应对安装后的基站做好检查；
⑵ 重新拔插PM电源单板；
⑶ 如以上操作无效，现场只好更换CC单板或BBU整机；
7
RRU 后台低功率告警/自动定标失败/定标过程驻波比告警 等
⑴ RRU 天馈接口分主分集标，主天线标识有RX/TX字符， 分集天线接口只标有RX字符；安装天线馈线时，需做好检 查；
⑴ 下站解决故障时，发现有的BBU或RRU没有接地；
自环，再观察RLS
灯闪烁情况，如RLS闪烁正常及后台诊断正常，说明BBU
2
后台报：未探测到RTR，前台FS板RLS灯正常闪亮，且后台 FS没有告警；
侧正常，否则考 虑更换光模块或FS单板；
⑵ 前台拔插FS光口光模块或两头光纤，检查光模块或光纤
是否插好；
⑶ 通过OMC后台操作断电/上电FS单板，给FS重新上电；
序号
故障描述
现场操作解决方法说明
说明
说明：BBU与RRU通讯，由以下几部分组成：
BBU(FS)-->光口光模块-->光纤-->RRU光口光模块-->
RRU；
当BBU+RRU开站，前后上电/后台通讯正常，后台出现：光
口光模块无光，未探测到RTR 告警现象，通常定位手段
有：
⑴ 确认RRU是否上电：可将RRU光纤取下，从光纤口观察
⑴ 前台开站调试人员，应带上自 环测试光纤2条（收/发分开）和 光模块（至少2个）； ⑵ 下站开局工程备件：BBU_RRU 光纤和光模块；
见批注），只能说明RRU_BBU反向链路通讯正常，不能说明
BBU_RRU前向通讯正常)
RRU离线告警
RRU离线告警故障现象：BBU下挂级链3个RRU，第一级RRU正常，第二级、第三级RRU超时不可用。
RRU 之间使用外接光缆连接，尾纤之间使用了法兰盘连接。
光缆距离180米。
告警信息：RRU不在位。
原因分析：究其原因就是RRU已经配置，但长时间操作状态为不可用，或者相关RRU未配置但实际已经安装导致。
可能原因为RRU未安装或未正确连接，RRU软件故障，RRU硬件故障。
由于TD采用了RRU和BBU之间使用光纤连接的技术，所以很多RRU可以采用拉远方式进行覆盖，中间通过跳纤，走光交等，这样的多段转接，容易导致光纤跳错的现象。
有些人员在RRU侧看到光口亮灯正常，或者在BBU侧看到光纤正常，就认为RRU是正常了，而实际上我们的设备的光口显示，只显示收光是否正常，而发光是否正常是不显示，所以不能只以上述状态就表示对接成功，而需要同时在BBU和RRU侧的光口显示都正常才可以，这也是现场排障经常遇到的一些误区。
流程图：1、检查RRU指示灯状态。
2、排查RRU是否掉电及RRU硬件故障。
3、对拉远光缆进行排查。
解决措施：1、检查第一级RRU无任何告警。
2、检查第二级RRU加电正常，但光口告警。
3、利用光功率计测量第一级RRU1口光纤到第二级RRU0口方向的光功率，发光为-5dbm，收光为-29dbm。
在第二级RRU0口测试收发光功率，发光为-5dbm，收光为-7dbm，光纤距离一致，但两个方向衰耗差距较大。
因此确定该光路之一不正常。
4、分析收发光衰耗测试数据一个方向衰耗2db，另一个方向光衰耗为13db。
光纤距离一致，正常情况下两个方向衰耗应该基本一致，差距不能过大，因此得出结论该光路损耗大导致第二级RRU不可用，该RRU连接不是使用发货光纤整段连接，中间截断了华为发货光纤，连接了室外光缆，尾纤之间使用了法兰盘连接。
5、联系熔纤人员上站处理，更换主光缆的尾纤后光纤衰耗正常，RRU恢复正常。
同时第三级RRU也恢复正常。
机房维护常见故障的分析和排除
<133>1 2023-03-17T01:20:58+08:00 null [sOmMClk] 00000000 OmKeyLog - Clock state change. HoldoverAlert->HoldoverTimeout.
LinePosition(1) 一般信息(电信研究院186:192.168.134.186):
原因：
因为“RRU光纤恢复时钟监控”告警造成旳RRU接入异常
处理措施： 提议复位RRU。
二：GPS类
（1）GPS不可用 现象：
小区不能建立 日志信息:
<133>1 2023-01-01T00:01:12+08:00 null [sOmMClk] 00000000 OmKeyLog - Clock state change. Warmup->Lock.
原因： GPS Holdover超时
处理措施： 提议更换GPS
（2）GPS不可用 现象：
GPS预热状态 原因：
OCXO故障，频率向正向偏移 处理措施：
提议更换SCTA板卡
三：远程监控类
（1）基站下电造成远程无法监控
现象：
基站远程监控不了
原因：
基站掉电
日志信息:
<133>1 2023-03-13T01:44:07+08:00 null [sOmLMTA] 00000000 OmKeyLog - A LmtB Client Login Success <133>1 2023-03-13T02:26:10+08:00 null [sOmLMTA] 00000000 OmKeyLog - [LMTA]LMT leave ,Close Socket <133>1 2023-01-01T00:00:02+08:00 null [sOmSDev] 00000000 OmKeyLog - =========================== end
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
典型故障实战分析
3.1.3 内部接收通道坏
通道对所有载波的上行校正结果与其它通道有较大差异，并且从DSP监 控工具查看出的无UE时的RTWP值低于其它通道（或者低于-124并静止不 动），并且同时下行天线校正正常（代表外部跳线没问题），则基本可判 断RRU内部接收通道存在问题
PLL Int Cnt = 713220. PLL Task Cnt = 713220. INT1 In Cnt = 4720220.
差值：1000
1000
4000
典型故障实战分析
3.1.2 内部发射通道坏
通道对所有载波的下行校正结果均低于其它通道相近的幅度（低4dB 以上），并且showantpwr或LMT查看出的RRU天线口功率也低于配置的 功率(低2db以上)，则基本可判断RRU内部发射通道存在问题。
步骤一：确认运行版本（SVI命令）；
步骤二：通过LMT或OMCB查看天线校正结果，确定上报告警的具体 原因：
（天线校准过程通道x各子帧一致性检测不通过 or天线通道x无有效数据 or
天线通道x与其它通道差异性过大）
步骤三：使用ShowAcSubFn命令查看子帧情况，确任告警原因
步骤四：确认功率检测是否异常（showantpwr命令）；
学习目标
学习完此课程，您将会：
➢ 了解RRU故障的反馈方法 ➢ 学会采集RRU故障 ➢ 了解RRU故障的分类、分析方法 ➢ 可以独自处理典型的RRU故障
课程内容
一、外场工作要求 二、告警处理 三、典型故障实战分析
外场工作要求
1.1 外场故障采集方法
凡是有RRU故障，均要采集命令日志。根据RRU日志分析， 参考RRU排查指导手册分析。
2 0 8 24.0000 23.7210 23.7210
++++Amp Value+++ Ant2 Ant3 Ant4 Ant5
SubFn0 4057.61 2046.53 4306.22 4025.36 4282.67 6504.64
SubFn1 4066.61 2043.38 4306.21 4022.66 4277.28 6502.33
在2.0版本中，已经提供了日志上传的功能。请给前方 反馈的时候，带上告警日志和命令日志。
在LMT上，请使用：RRU-日志上传。双击左边RRU 列表的某RRU，会弹出RRU信息。然后点击日志上传， 弹出上传日志类型。（见下页图片）
在OMCB上，可以通过MML人机命令采集。
1.1 外场故障采集方法
课程内容
一、外场工作要求 二、告警处理 三、典型故障实战分析
告警及处理
2.1 告警综述
告警分为外部告警和内部告警。外部告警是遵循中移 IR接口规范而上报的标准RRU告警，这个可以在后台 查询得到，因为子码限制，前台会拆分成更详细的告 警。内部告警则是RRU内部检测的一些额外告警，可 以在DALM中查到。查到内部告警以后，RRU仍然会 进行相应的后处理。
外场工作要求
外场工作要求
1.2 故障反馈规范
各城市反馈时，按照《XX城市RRU故障反馈记录单XX月XX日》 的格式反馈。见支持包中的《XX城市RRU故障反馈记录单XX月XX 日.rar》 里面有《XX城市RRU故障反馈记录单XX月XX日》（简称记录单） 和《RRULOG》,记录单如下图
外场工作要求
时钟失锁、10m失锁除外） IQ链路效验错告警 光纤链路告警检查 ……
告警及处理
2.2 告警分析—功率相关告警
判断版本是否正确
根据SVI看看RRU当前运行版本是否是当前外场应该的版本
判断RRU运行状态是否正确
根据STATE命令，可以判断当前RRU的运行状态
判断配置是否正确
判断硬件状态是否正确
1.3 故障跟踪规范
现场接口人、后方接口人一起跟踪故障， 一跟到底。对于新故障现象，及时归类 总结并通告。对于难定位的故障，接口 人有义务把现场定位过程和后方定位过 程写完整。及时积累排查经验，方便后 期迅速定位同类故障。
外场工作要求
1.4 现场支持规范
研究所人员到达现场，如果需要对RRU做复 位或者对业务有影响的操作，需要征得现场 人员的同意。有非公司人员在场，尤其是局 方人员在场，不能谈论产品BUG。研究所人 员到达现场，根据现场的需求和时间的富裕 程度，给现场培训一次。
典型故障实战分析
3.1.1 10M时钟无法锁定
在RRU telnet内输入PLL10MShowState两次， State显示LOF？则为帧头丢失，需检查光纤、主从线连接 比较打印的Cnt是否变化
PLL Int Cnt = 712220. PLL Task Cnt = 712220. INT1 In Cnt = 4712220.
步骤五：确认天馈线连接（包括功分器连接）等是否正常
课程内容
一、外场工作要求 二、告警处理 三、典型故障实战分析
典型故障实战分析
3.1 RRU硬件典型故障
10M时钟无法锁定 DUC初始化失败 RRU离线参数故障 内部发射通道坏
内部接收通道坏 内部检测通道坏 内部接收通道和检测通道同时坏 内部校正通道坏
外部告警通常可以反映绝大部分的RRU出现的问题。
告警及处理
2.1.1 外部告警
上行通道故障告警(60001) 下行通道故障告警(70001) 下行输出欠/过功率告警（80001） 下行驻波比告警(90001)
告警及处理
2.1.2 内部告警
数字板过温告警 时钟有效性告警 时钟锁相环失锁告警（本振失锁、光口
RRU_LOG->Real power detection result:
PathNo CarrNo Antnum CfgPwr DetectPwr AntPwr(剔除AC影响)
0 0 8 24.0000 24.0156 24. 0156
1 0 8 24.0000 18.4495 18.4495
判断功率/驻波比检测是否正确
showantpwr和showswrate查看功率和驻波比
判断离线参数是否正确
结合天线校正的结果来一起分析
告警及处理
2.2 告警分析—天线校正
出现通道一致性差异过大告警时，首先要在LMT上查询扇区下对应载 波的天线校正结果，以判断具体的原因，然后进行具体的分析。
