关于USB转串口线连接问题
USB转串口和并口的方法(参考仅供)
如今呢是使用笔记本的人越来越多了，可是呢买了笔记本对于学习很多单片机比如说51或者AVR就不方便了。
因为大多数电脑都不带串并口了。
但是呢新出的笔记本上的USB接口是足够用的。
因而都想用USB转了串口或者并口就能方便单片机学习开发时的ISP编程或者JTA G仿真了。
其实很多单片机开发商和销售商都早就有了USBisp的配套软件和硬件了的，只不过都比较昂贵，而且技术资料多是保密的，对于自己小本学习单片机的人而言不免都希望能与价廉物美的USBISP烧写器，而且也多想自己动手做一个了。
网上公开的比较流行的支持51和AVR的烧写器是用ATMEL公司的MAGE8单片机做的，其机理也就是通过软件编程的方式将USB接口信号转换为并口信号以实现ISP的。
其原理图如下图：使用的是个名叫PROGISP的软件，我收集了制作的相关资料在压缩包中，有兴趣的朋友可以看看或者尝试一下。
但是呢我在这里主要并不是向大家介绍这个MAGE8做的USBISP下载线，因为它的编程软件很强大但是配置太灵活了，对于初学者，很容易配错相关设置，比如AVR的融丝位，弄不好可能将你的AVR单片机锁死了。
而且烧入MAGE8的固件有可能不支持51或AVR，找固件比较麻烦。
我要向大家推荐的另一种方案是用专门的USB转串口的USB芯片。
利用它制作一个U SBISP下载线，而且支持51和AVR系列的单片机，功能算比较强的，电路也并不比MAGE8做的USBISP下载线难多少，只需要在主芯片外接晶振和几个电容电阻就是了。
这个方案就是利用国产的南京沁恒公司的CH341A芯片将USB转为并口直接实现ISP编程。
可以去南京沁恒公司网页申请到免费样片（注意要做USB下载线一定要申请CH341A，填写申请表时后缀字母A不能写错了）其电路图如下图：CH341 是一个USB 总线的转接芯片，通过USB总线提供异步串口、打印口、并口以及常用的2线和4 线等同步串行接口。
在异步串口方式下，CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB 总线。
串口线解法
串口线解法
随着技术的不断进步，串口线已成为广泛应用于计算机和各种外
设之间的连接方式。
然而，使用串口线时，常会遇到一些问题。
本文
将为大家介绍如何解决串口线使用时的一些常见问题。
首先，当连接串口线时，我们经常会发现连接不成功，这往往是
由于串口线接口出现问题。
建议大家使用质量可靠、接口完好的串口线。
此外，如果您使用的是USB转串口的串口线，请确保驱动程序已
正确安装。
这样，您的计算机就可以正确识别串口线了。
接下来，我们来看看如何正确设置串口。
在连接串口线后，请确
保您已正确选择了串口。
在Windows系统中，您可以在“控制面板”
中找到“系统设置”选项，选择“设备管理器”，然后在列表中找到“串口”选项。
从中选择正确的串口号，并确认该串口已启用。
另一个常见的问题是串口线数据传输错误。
当您发现数据传输存
在问题时，可以为串口线调整数据传输的参数。
在Windows系统中，
您可以通过打开“设备管理器”，选择打开的串口，并确认串口的参
数设置是否与所连接设备的参数设置相匹配。
例如，如果您的设备使
用9600波特率传输数据，则您应该将串口波特率设置为9600。
最后，当您遇到串口线故障时，应考虑检查串口线连接是否正确。
您可以尝试更换不同的串口线来确定是否存在故障。
综上所述，当您使用串口线时，应确保您有一条高质量、可靠的串口线；正确设置串口参数以匹配所连接设备的参数；并在遇到问题时进行检查和排除故障。
这些都将有助于您更好地使用串口线连接您的计算机和外设。
USB转RS232接口电路
USB转RS232接口电路与RS232总线的数据传输速率相比，USB的传输速率更快，因此很多计算机的RS232串行接口都被USB接口所替换，但是很多仪器仪表、控制终端、远程终端等设备的接口还是沿用RS232。
为解决两个接口之间的转换，设计了USB到RS232接口转换卡。
1、CH341T简介CH341T是USB总线转接芯片，其引脚排列如图1所示。
当CH341T工作在异步串口模式时，CH341T提供串口发送使能、串口接收就绪等交互式的速率控制信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。
表1是CH341T芯片各引脚功能说明。
图①表1异步串口方式下CH341T芯片的引脚包括：数据传输引脚、硬件速率控制引脚、工作状态引脚、辅助引脚。
数据传输引脚包括：TXD 引脚和RXD引脚。
串口空闲时TXD和RXD应该为高电平。
硬件速率控制引脚包括：TEN#引脚和RDY#引脚。
TEN#是串口发送使能，当其为高电平时，CH341T将暂停从串口发送数据，直到TEN#为低电平才继续发送。
RDY#引脚是串口接收就绪，当其为高电平时，说明CH341T还未准备好接收，暂时不能接收数据，有可能是芯片正在复位、USB 尚未配置或者已经取消配置、或者串口接收缓冲区已满等。
工作状态引脚包括：TNOW引脚和ROV#引脚。
TNOW 以高电平指示CH341T正在从串口发送数据，发送完成后为低电平，在半双工串口方式下，TNOW 可以用于指示串口收发切换状态。
ROV#以低电平指示CH341T内置的串口接收缓冲区即将或者已经溢出，后面的数据将有可能被丢弃，正常情况下接收缓冲区不会溢出，所以ROV#应该为高电平。
CH341T内置了独立的收发缓冲区，支持单工、半双工或者全双工异步串行通讯。
串行数据包括1个低电平起始位、5到9个数据位、1或2个高电平停止位，支持奇校验/偶校验/标志校验/空白校验。
CH341T支持常用通讯波特率：50、75、100、110、134.5、150、300、600、900、1200、1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200、128000、153600、230400、460800、921600、1500000、2000000等。
关于解决usb转串口com口序号的问题
关于解决usb转串口com口序号不断增加的问题一．问题出现原因：为了方便说明问题给笔记本电脑的usb口编上号分别为1,2,3 当你首次使用1号usb 口接入开发板得转串口后，电脑分得的端口号是com3，如图一（图一）如果你再使用2号usb口接入开发板，电脑分得的端口是com4。
.如果你此时在1号usb口插入过键盘或其他usb设备后再使用1号usb口接入开发板，此时电脑会分配新的com口（com5）。
一次类推最多能分配到com16端口，特别是usb设备比较多或使用usb一拖三的同志更得注意，com口得编号会很快升到16的二解决办法开始：如下图，右击端口下的端口号点击属性“端口设置”------“高级”点击com端口号右侧的端口列表，列表中端口号后边有“使用中”字样的都是你新加的端口，要把他们都卸载掉。
选中其中一个点击“是”然后就回到计算机管理的端口界面，右键卸载就把当前的端口号驱动卸载掉了（我卸载的是com7）如图点击“操作”“扫描检测硬件改动”电脑会启用COM3分配给你的开发板那么，如何释放被占用的COM口呢？别着急~1. 如何释放被占用的COM口？由于反复试装不同版本的蓝牙驱动，造成COM5～COM15都处在被占用状态，最后成功安装驱动后只能使用COM16了，同步软件还不认。
2. 在使用USB转串口的设备，因为以前的设备有问题，换了新的设备之后发现，以前使用过的COM口现在都显示使用中，设备新分配的COM口数是从以前开始往下数的，例如：以前试到了COM7，在换了新设备后出来的就直接是COM8了，COM2-COM7都显示使用中（COM1是机器保留的）3. 如何删除电脑中使用过的COM端口？我的电脑经常使用蓝牙、手机数据线之类的东西，每次装一个新的设备，windows就自动分配一个新的虚拟com口，现在插上新的设备都用到COM25了，查看设备管理器-端口-com25属性-端口设置-高级-com端口号，发现从3~24全是“使用中”，怎么能把前面的这些删除掉？以上问题的彻底解决办法：打开注册表HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\COM Name Arbiter把ComDB删除后重新尝试即可!(注:这样会重建所有COM口)。
USB转串口线
USB转串口线USB转串口线的功能是把USB口转换成串口，能轻松实现计算机USB接口到通用串口之间的转换，用于没有串口的电脑或者是串口不够用的地方，以方便与其他的设备通信。
属于即插即用的USB产品，为没有串口的计算机提供快速的通道。
USB延长线USB延长线用于不方便来回插拔和够不到的地方，或其他的特殊需要，以便更快更便捷的使用USB接口。
USB延长线一般分为两种，一种是一边是公头另一边是母头，另一种是两边都是公头的。
HUB转接板HUB转接板的作用：是将控制卡上50针通用接口转换成其他接口。
如50针转12接口、50针转08接口、50针转75接口。
转换后的接口的数量以转接板来定，不同的转接板转换的数量不一样。
串口线串口线是一根通迅线，在这里指显示屏控制卡与电脑通迅用的线。
是由一条线连接的两个接头组成，根据实际情况而定两边可以是公头和母头的任意组合。
根据连线方式可以分为直通线和交叉线，串口线有9根线，一般只用其实中的3根就可以了，下面分别给出接线方法1. 直通线就是两端均按号直连即可一端另一端1 DCD 载波检测---------------------------1 DCD 载波检测2 RXD 接收数据---------------------------2 RXD 接收数据3 TXD 发送数据---------------------------3 TXD 发送数据4 DTR 数据终端准备好-------------------4 DTR 数据终端准备好5 SG 信号地---------------------------------5 SG 信号地6 DSR 数据准备好-------------------------6 DSR 数据准备好7 RTS 请求发送----------------------------7 RTS 请求发送8 CTS 允许发送----------------------------8 CTS 允许发送9 RI 振铃提示--------------------------------9 RI 振铃提示2. 交叉线就是一端的2、3接另一端的3、2，其他的线按号直连即可一端另一端1 DCD 载波检测---------------------------1 DCD 载波检测2 RXD 接收数据---------------------------3 TXD 发送数据3 TXD 发送数据---------------------------2 RXD 接收数据4 DTR 数据终端准备好-------------------4 DTR 数据终端准备好5 SG 信号地---------------------------------5 SG 信号地6 DSR 数据准备好-------------------------6 DSR 数据准备好7 RTS 请求发送----------------------------7 RTS 请求发送8 CTS 允许发送----------------------------8 CTS 允许发送9 RI 振铃提示--------------------------------9 RI 振铃提示单温度传感器用于测量温度的传感器，如果控制卡支持温度传感器的话，装上温度传感器后就可以在显示屏上显示出来当前的温度值。
usb转串口原理
usb转串口原理
USB（UniversalSerialBus）是一种实现多种外围设备和主机计算机之间通信的接口，它可以通过一根标准的USB线通讯，具有一端接受，一端发送的特点，而且有良好的可移植性。
串口（SerialPort）是计算机上一种常用的通信接口，它有两个端口，一端接受，一端发送，容易接受外部信号，可以使用软件控制器进行收发控制。
由于USB可以与主机上的任何设备连接，但是由于USB接口的特性，如有一台外接设备需要通过串口接口进行通信，而主机上的USB 接口不能实现串口通信，就会出现这种情况。
解决这个问题，有两种方法：一种是将USB接口替换为串口接口，另一种就是采用usb转串口芯片，将usb接口转换成串口接口，实现这种通信。
USB转串口原理，就是利用USB转串口芯片，将USB接口通过芯片转换成串口接口，从而使之能够实现串口通信。
具体芯片的原理是利用两个处理器，一个处理器负责接收USB接口传输的数据，将数据进行解码，将解码的数据通过另一个处理器进行编码，以串口接口的格式发送出去，这样就实现了usb转串口。
由于USB转串口芯片通过芯片处理器实现了USB与串口之间的数据转换，并实现USB接口的功能，所以它具有非常强大的功能，可以实现多种功能，比如支持多种串口设备，支持多种通信协议，支持多种功能，如开发板通信配置，实现模块数据传输，获取和调试外部设备，多串口传输等等。
此外，USB转串口芯片还有很高的可靠性，可以保证实时数据传输的稳定性，保持高速传输效率，确保数据不丢失。
USB转串口芯片是一种实现USB与串口通信的非常有效的方式，它可以大大提高工作效率，快速完成任务，从而更好的满足用户的需求。
因此，USB转串口芯片的应用越来越广泛，深受业界的欢迎。

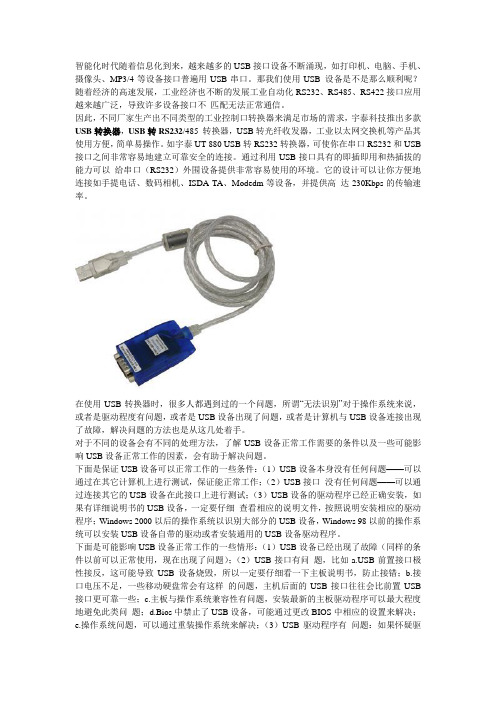

USB转换器使用中常见问题解决方法
智能化时代随着信息化到来，越来越多的USB接口设备不断涌现，如打印机、电脑、手机、摄像头、MP3/4等设备接口普遍用USB串口。
那我们使用USB 设备是不是那么顺利呢？随着经济的高速发展，工业经济也不断的发展工业自动化RS232、RS485、RS422接口应用越来越广泛，导致许多设备接口不匹配无法正常通信。
因此，不同厂家生产出不同类型的工业控制口转换器来满足市场的需求，宇泰科技推出多款USB转换器，USB转RS232/485 转换器，USB转光纤收发器，工业以太网交换机等产品其使用方便，简单易操作。
如宇泰UT-880 USB转RS232转换器，可使你在串口RS232和USB 接口之间非常容易地建立可靠安全的连接。
通过利用USB接口具有的即插即用和热插拔的能力可以给串口（RS232）外围设备提供非常容易使用的环境。
它的设计可以让你方便地连接如手提电话、数码相机、ISDA-TA、Modedm等设备，并提供高达230Kbps的传输速率。
在使用USB转换器时，很多人都遇到过的一个问题，所谓“无法识别”对于操作系统来说，或者是驱动程度有问题，或者是USB设备出现了问题，或者是计算机与USB设备连接出现了故障，解决问题的方法也是从这几处着手。
对于不同的设备会有不同的处理方法，了解USB设备正常工作需要的条件以及一些可能影响USB设备正常工作的因素，会有助于解决问题。
下面是保证USB设备可以正常工作的一些条件：（1）USB设备本身没有任何问题——可以通过在其它计算机上进行测试，保证能正常工作；（2）USB接口没有任何问题——可以通过连接其它的USB设备在此接口上进行测试；（3）USB设备的驱动程序已经正确安装，如果有详细说明书的USB设备，一定要仔细查看相应的说明文件，按照说明安装相应的驱动程序；Windows 2000以后的操作系统以识别大部分的USB设备，Windows 98以前的操作系统可以安装USB设备自带的驱动或者安装通用的USB设备驱动程序。
电脑USB转TTL串口
电脑USB转TTL串口/RS232串口模块对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB转串口模块全称为USB to Serial port Module ，它可以将USB 接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB 转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB转串口桥接芯片有很多，比如CP2102FT232、PL2303等等。
但并非每一种芯片都可以用作ISP下载。
经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303,可以稳定下载，并可以支持多种操作系统。
PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75〜1228800,有22种波特率可以选择，并支持5、6、7、8、16共5种数据比特位，是一款相当不错的USB转串口芯片。
产品1:采用PL2303芯片的USB转TTL串口模块每个12元含一根4 芯杜邦连接线这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7毫米，模块一共引出5根脚，引脚电平为TTL,引脚定义如下：+5V、P3.0 TXD、P3.1 RXD、GND地线、+ 3.3V 。
其中+ 5V和+ 3.3V电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、如何安装USB 转串口线
电子文档里安装的驱动程序在以下路径中文件夹Usb-232——双击打开——文件夹R340——HL340.双击安装驱动程序时，先不要把USB 转串口线插到计算机上，双击HL340 安装，
点击INSTALL
点击确定，关闭SetupV1.40，把USB 转串口线插上计算机的USB 口，此时提示你
点击下一步（N）
点击仍然继续（C）
点击完成，此时完成USB 转串口线驱动程序的安装过程。
2、怎样知道这条线是COM 几？？
我的电脑–右键– 设备-端口（COM 和LPT）
此时COM4 就是我的这条USB 转串口线的端口号。
另一条途径就是我的电脑—右键–属性–硬件—设备管理器。
3、如何修改COM 端口号
当我的USB 转串口线显示的是COM5（或者更大）,而我的软件最大只有COM4 怎么办？
在你USB 转串口线显示的端口上，左键点击蓝条显示后，右键—属性
端口设置中点击高级
左下角COM 端口号，你可以强行改为COM3 或者COM4,这个随你的便了。
最后点击确定。
就可以了。
