OSPF配置技巧实验报告-何荣贤
实验二 OSPF基本配置
实验报告一，实验目标：
1，配置单区域的OSPF协议；
2，配置多区域的OSPF协议；
3，掌握OSPF协议Router ID的选取原理。
二，实验组网图
三．实验设备
四，实验任务
（1）任务一：OSPF单区域配置
（2）任务二：OSPF多区域配置
（3）任务三：Router ID 的选取
五，思考题:在单区域和多区域的配置下，RTB的LSDB有无区别？
答：在单区域配置下，RTB只有Area 0的LSDB，而在多区域下，RTB既有Area 0的LSDB，也有Area 1的LSDB，这就是ABR 的特性和作用。
六，实验总结
在这次实验中，实验一是OSPF的单区域配置，在启动OSPF 时，把接口地址使能，就是在一个区域中把接口地址的网段发布（实验一是在区域Area 0中）；
实验二则是OSPF的多区域配置，也是在启动OSPF时，把接口地址使能，但是是在不同区域中，这样有骨干和非骨干区域，有点事可以减少区域内的LSA的数量，便于管理，减少路由震荡的影响。
实验三则是查看Router ID，Router ID未配置时时自己选择，由于本实验自己配置，所以和预想的结果有点不一样，当删除
Loopback 0时，Router ID应该时2.2.2.2，但是变为20.0.0.1。
ospf多区域实验报告
ospf多区域实验报告OSPF多区域实验报告引言：本次实验旨在深入理解和掌握OSPF（Open Shortest Path First）协议的多区域功能。
OSPF是一种内部网关协议（IGP），用于在大型网络中进行路由选择和路径计算。
通过将网络划分为多个区域，可以提高网络的可扩展性和性能。
本文将介绍实验的背景和目的，详细描述实验的步骤和结果，并对实验进行总结和讨论。
1. 实验背景在大型企业网络中，网络拓扑往往非常复杂，包含大量的子网和路由器。
当网络规模扩大时，单一区域的OSPF可能无法满足需求，因为单一区域的路由计算复杂度较高，且可能导致路由器负载过大。
为了解决这个问题，OSPF引入了多区域的概念，将网络划分为多个区域，每个区域有自己的区域边界路由器（ABR），负责与其他区域交换路由信息。
2. 实验目的本次实验的目的是通过搭建一个包含多个区域的网络拓扑，验证OSPF多区域的工作原理和效果。
具体目标包括：- 理解OSPF多区域的概念和原理；- 配置和验证OSPF多区域的路由信息交换；- 观察和分析多区域对网络性能和可扩展性的影响。
3. 实验步骤3.1 搭建实验环境我们使用GNS3模拟器搭建了一个包含多个区域的网络拓扑。
拓扑包括两个区域，每个区域都有多个子网和路由器，区域之间通过区域边界路由器连接。
我们使用虚拟机作为路由器，并在每个路由器上安装了OSPF协议。
3.2 配置OSPF多区域在每个路由器上，我们配置了OSPF协议，并将相应的接口划分到不同的区域。
在区域边界路由器上，我们配置了区域间的路由信息交换。
通过这样的配置，每个区域内的路由器只需关注自己所在区域的路由信息，大大减轻了路由计算的负担。
3.3 验证实验结果我们通过在路由器上查看OSPF邻居关系和路由表，以及通过ping命令测试不同子网之间的连通性，来验证实验结果。
我们还观察了区域边界路由器之间的路由信息交换情况，以及网络的性能和可扩展性。
4. 实验结果实验结果表明，OSPF多区域功能能够有效提高网络的可扩展性和性能。
计算机网络实验报告-OSPF协议实验
实验2 OSPF协议实验1．查看R2的OSPF的邻接信息，写出其命令和显示的结果：答：2．将R1的router id 更改为3.3.3.3，写出其命令。
显示OSPF的概要信息，查看此更改是否生效。
如果没有生效，如何使其生效？答：没有生效，需要重启OSPF协议：让reset ospf processdis ospf brief3.6.1 OSPF协议报文格式3．分析截获的报文，可以看到OSPF的五种协议报文，请写出这五种协议报文的名称。
并选择一条Hello报文，写出整个报文的结构（OSPF首部及Hello报文体）。
答：OSPF头部：Byte1：版本号 2Byte2：报文类型1(Hello)Byte3-4：报文长度48Byte5-8：发送者RouterID 2.2.2.2Byte9-12：区域信息0.0.0.0Byte13-16：校验和0xf290Byte17-18：Auth Type NullByte19-24：Auth Data noneHello报文体：Byte1-4：子网掩码255.255.255.0Byte5-6：报文周期10Byte7：报文选项 EByte8：优先级 1Byte9-12：Dead Interval 40Byte13-16：DR地址0.0.0.0Byte17-20：BDR地址0.0.0.0Byte21-24：ActiveNeighbor 3.3.3.34．分析OSPF协议的头部，OSPF协议中Router ID的作用是什么？它是如何产生的?用来唯一确定自治区域内的一台路由器。
答：可以手动设定，若没有指定，会自动选择路由器回环接口中最大IP地址为Router ID 5．分析截获的一条LSUpdate报文，写出该报文的首部，并写出该报文中有几条LSA？以及相应LSA的种类。
答：OSPF头部：Byte1：版本号 2Byte2：报文类型4(LS Update)Byte3-4：报文长度64Byte5-8：发送者RouterID 2.2.2.2Byte9-12：区域信息0.0.0.0Byte13-16：校验和0x0868Byte17-18：Auth Type NullByte19-24：Auth Data none该报文中有1条LSA，种类为Router-LSA3.6.2 链路状态信息交互过程6．结合截获的报文和DD报文中的字段（MS，I，M），写出DD主从关系的协商过程和协商结果。
实验13 OSPF配置
宁波工程学院电子与信息工程学院计算机网络实验实验报告实验名称：实验13 OSPF配置班级：计科12 姓名：学号：实验地点：逸夫楼511 日期：2014.12.15一、实验目的：（1）理解链路状态路由协议与距离矢量路由协议的异同（2）掌握OSPF的基本特点（3）掌握单域OSPF协议的规划与配置（4）掌握路由测试和故障排除方法二、基本技能实验内容、要求和环境：地址表设备接口IP 地址子网掩码默认网关R1 Fa0/0 172.16.1.17 255.255.255.240 不适用S0/0/0 192.168.10.1 255.255.255.252 不适用S0/0/1 192.168.10.5 255.255.255.252 不适用R2 Fa0/0 10.10.10.1 255.255.255.0 不适用S0/0/0 192.168.10.2 255.255.255.252 不适用S0/0/1 192.168.10.9 255.255.255.252 不适用R3 Fa0/0 172.16.1.33 255.255.255.248 不适用S0/0/0 192.168.10.6 255.255.255.252 不适用S0/0/1 192.168.10.10 255.255.255.252 不适用PC1 网卡172.16.1.20 255.255.255.240 172.16.1.17 PC2 网卡10.10.10.10 255.255.255.0 10.10.10.1 PC3 网卡172.16.1.35 255.255.255.248 172.16.1.33（1）任务1：准备网络。
步骤1：根据拓扑图所示完成网络电缆连接。
步骤2：清除路由器上现有的配置。
（2）任务2：配置并激活串行地址和以太网地址。
步骤1：在R1、R2 和R3 上配置接口。
使用拓扑图下方的表中的IP 地址在路由器R1、R2 和R3 上配置接口。
ospf协议配置-实验报告
广州城建职业学院实验（训）报告 课程
网络组建与管理 班级 13网络技术 姓名学号 实验题目 Ospf 协议配置
实验场所 2309 实训（实习）内容：（小组为单位，每个小组完成一份）
某企业现在要组建企业网络，如下图所示，内网使用vlan 进行部门划分，vlan 间使用三层交换svi 口做路由；使用路由器连接到外部的路由器，路由器中使用ospf 协议实现整个网络的通信：
➢ 1. 根据要求选择合适的网络设备，连接网络拓扑
➢ 2. 规划内部vlan ，分别是vlan10、vlan20、vlan30
➢ 3. 配置网络设备基本地址接口
➢ 4. 使用ospf 协议进程1实现网络路由学习，全部网络段通告到area 0
➢ 5. 测试通信情况
实验所用设备：
计算机、Windows 操作系统、网络、网线若干
配置注意事项：每个大组（如8人）分为两个小组每组4人，每个小组如上4台网络设备：1台二层交换机、1台三层交换机、2台路由器；小组选一个小组长和组员一起分析网络组建任务极其分配工作任务，每个成员先根据网络的要求明确各个设备需要完成的配置内容，配置完成后将网络设备进行线路连接后各自配置相应的设备，最后进行主机连接上去测试。
Int vlan10:192.168.10.200
Int vlan20:192.168.20.200
Int vlan30:192.168.30.200。

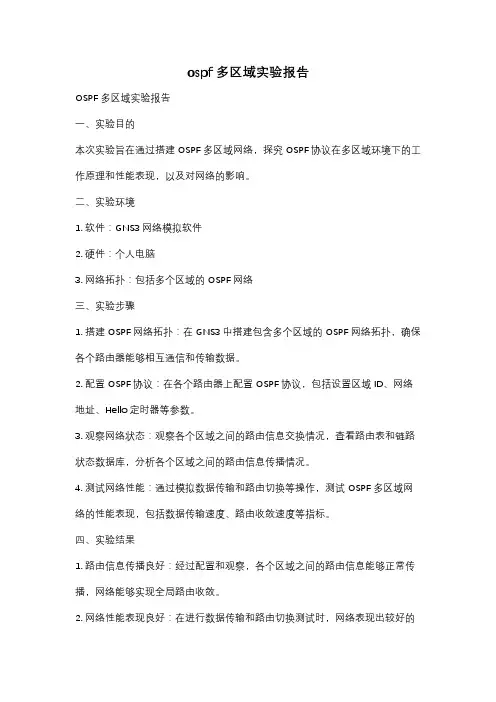

ospf多区域实验报告
ospf多区域实验报告OSPF多区域实验报告一、实验目的本次实验旨在通过搭建OSPF多区域网络，探究OSPF协议在多区域环境下的工作原理和性能表现，以及对网络的影响。
二、实验环境1. 软件：GNS3网络模拟软件2. 硬件：个人电脑3. 网络拓扑：包括多个区域的OSPF网络三、实验步骤1. 搭建OSPF网络拓扑：在GNS3中搭建包含多个区域的OSPF网络拓扑，确保各个路由器能够相互通信和传输数据。
2. 配置OSPF协议：在各个路由器上配置OSPF协议，包括设置区域ID、网络地址、Hello定时器等参数。
3. 观察网络状态：观察各个区域之间的路由信息交换情况，查看路由表和链路状态数据库，分析各个区域之间的路由信息传播情况。
4. 测试网络性能：通过模拟数据传输和路由切换等操作，测试OSPF多区域网络的性能表现，包括数据传输速度、路由收敛速度等指标。
四、实验结果1. 路由信息传播良好：经过配置和观察，各个区域之间的路由信息能够正常传播，网络能够实现全局路由收敛。
2. 网络性能表现良好：在进行数据传输和路由切换测试时，网络表现出较好的性能，数据传输速度快，路由收敛速度较快。
五、实验总结通过本次实验，我们深入了解了OSPF协议在多区域环境下的工作原理和性能表现。
在多区域网络中，OSPF能够有效地传播路由信息，实现全局路由收敛，同时表现出较好的网络性能。
因此，在实际网络设计和部署中，可以考虑采用OSPF多区域网络，以提高网络的可扩展性和性能表现。
六、展望未来，我们将继续深入研究OSPF协议在不同网络环境下的性能表现，探索更多的网络优化方案，为构建高性能、可靠的网络架构提供更多的参考和支持。
实验五 OSPF协议的配置
实验五OSPF协议的配置一、实验目的：1.掌握OSPF协议的配置方法；2.理解OSPF协议的原理和特点。
二、实验环境：Cisco路由器4台；PC机2台。
图5.1三、实验工具：Boson Netsim模拟器四、实验内容：(1) 按图5.1所示连接网络；(2) 先完成路由器的基本配置，包括路由器的名字、各接口的IP地址等；(3) 配置各PC机，包括IP地址和默认网关；(4) 在各路由器上用“show ip interface brief”命令查看路由器接口状态，要求各已使用的接口状态均为“UP”；(5) 在四台路由器上分别配置OSPF协议；(6) 在各路由器上用“show ip route”命令查看路由表；提示：在图5.1的拓扑中共有5个网络：202.1.1.0/24、212.1.1.0/24、222.1.1.0/24、232.1.1.0/24、242.1.1.0/24，所以每个路由器的路由表中都应该有5个路由项，除了直连的网络外，其余的都是通过OSPF协议互相学习到的。
(7) 用Ping命令测试各PC机，如果都能ping通，说明配置成功。
五、思考题：1、在R1路由器的路由表中有几个路由项目？其中直连路由占几项？通过OSPF协议学习到的路由占几项？2、OSPF协议在何时会更新路由表？3、区域0的作用是什么？六、练习题：图5.2构造图5.2所示的拓扑结构，假设所有路由器都属于区域100，利用OSPF协议配置路由，使各网络实现连通。
实验五OSPF协议的配置配置R1(设S0口为DCE端、S1口为DTE端)：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface s0R1(config-if)#ip address 212.1.1.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutdownR1(config-if)#interface s1R1(config-if)#ip address 202.1.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#router ospf 100R1(config-router)#network 202.1.1.0 0.0.0.255 area 0 R1(config-router)#network 212.1.1.0 0.0.0.255 area 1 R1(config-router)#endR1#show ip route配置R2(设S0口为DCE端、S1口为DTE端)：Router>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface s0R2(config-if)#ip address 202.1.1.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#interface s1R2(config-if)#ip address 222.1.1.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#router ospf 100R2(config-router)#network 202.1.1.0 0.0.0.255 area 0 R2(config-router)#network 222.1.1.0 0.0.0.255 area 2 R2(config-router)#endR2#show ip route配置R3(设S0口为DTE端)：Router>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface s0R3(config-if)#ip address 212.1.1.2 255.255.255.0R3(config-if)#no shutdownR3(config-if)#interface e0R3(config-if)#ip address 232.1.1.1 255.255.255.0R3(config-if)#no shutdownR3(config-if)#exitR3(config)#router ospf 100R3(config-router)#network 212.1.1.0 0.0.0.255 area 1 R3(config-router)#network 232.1.1.0 0.0.0.255 area 1 R3(config-router)#endR3#show ip route配置R4(设S0口为DCE端)：Router>enableRouter#conf tRouter(config)#hostname R4R4(config)#interface s0R4(config-if)#ip address 222.1.1.2 255.255.255.0R4(config-if)#clock rate 64000R4(config-if)#no shutdownR4(config-if)#interface e0R4(config-if)#ip address 242.1.1.1 255.255.255.0R4(config-if)#no shutdownR4(config-if)#exitR4(config)#router ospf 100R4(config-router)#network 222.1.1.0 0.0.0.255 area 2 R4(config-router)#network 242.1.1.0 0.0.0.255 area 2 R4(config-router)#endR4#show ip route。
实验OSPF路由协议配置实验报告
浙江万里学院实验报告课程名称：数据通信与计算机网络及实践实验名称：OSPF路由协议配置专业班级：姓名：小组学号：2012014048实验日期：6.6实验内容：1、理解OSPF路由协议。
2、在路由器上配置OSPF路由协议，组建一个简单的路由网络。
3、理解并会在路由器中配置使用OSPF协议路由。
实验目的：1、掌握OSPF协议的配置方法。
2、掌握路由器上同时有多种路由协议时的配置方法。
实验报告内容本实验要求读者完成一个综合实验项目。
实验网络图如下所示，要求一组操作路由器A和B，另一组操作路由器C和D。
首先每组自己采用ospf路由协议实现本网段的全连通。
之后，将两组路由器再互连起来，并且互连的两个路由器接口采用rip路由协议。
利用上述讲解的路由引入技术实现两组的全连通。
第一组配置图第二组配置图（一）直接在图中标注各设备接口（包括主机）的IP地址（二）每组完成自己的配置。
配置可以分成三步：（1）配置主机和路由器各接口的IP地址；（2）在路由器上配置ospf路由；（3）测试网络的连通性。
如果全部连通说明配置正确，否则查找错误并纠正后成绩：教师：李翠莲再测试。
要求写出两台路由器上的ospf路由配置命令。
这一步配置可以分成三步：（1）在路由器上新增加配置rip路由协议，在rip协议的network中只声明新增的网段；（2）在路由器的rip协议中引入ospf协议，ospf协议中引入rip协议。
注意只需要在配置了多种路由协议的路由器中需要这样做，只配置一种路由协议的路由器不需要进行路由引入操作，路由引入除了引入路由协议外，还要注意附加引入直连路由；（3）完成后测试各网段的连通性，特别是不同组的主机测试。
给出部分测试结果。
要求写出两台路由器上新增的rip路由配置和路由引入配置命令。
RouteB（第一组）上的新增路由配置：[RTB]rip[RTB-rip-1]version 2[RTB-rip-1]undo summary[RTB-rip-1]network 172.20.0.0RouteB（第一组）上的新增路由引入配置：[RTB-rip-1]import ospf[RTB-rip-1]quit[RTB]ospf[RTB-ospf-1]import rip[RTB-ospf-1]quitRouteC（第二组）上的新增路由配置：[RTC]rip[RTC-rip-1]version 2[RTC-rip-1]undo summary[RTC-rip-1]network 172.20.0.0RouteC（第二组）上的新增路由引入配置：[RTC-rip-1]import ospf [RTC-rip-1]quit [RTC]ospf[RTC-ospf-1]import rip [RTC-ospf-1]quit结合第五步得到的路由表分析出现表中结果的原因：RouteB 通过RIP学习到C和D 的路由情况，通过OSPF学习到A 的路由信息实验个人总结班级通信123班本人学号后三位__048__ 本人姓名_ 徐波_ 日期2014.6.06本次实验是我们的最后一次实验，再次之前我们已经做了很多的有关于华为的实验，从一开始的一头雾水到现在的有一些思路，不管碰到什么问题，都能够利用自己所学的知识去解决或者有一些办法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集美大学计算机工程学院实验报告课程名称计算机网络实验名称实验7 OSPF配置技巧实验日期2012/6/5 地点陆大0316班级计算1013 老师耿少峰组号 D 组长何荣贤一、学习目的完成本实验后，您将能够：• 按照指定要求创建有效的 VLSM 设计• 为接口分配适当的地址并记录下来• 根据拓扑图完成网络电缆连接• 删除路由器启动配置并将其重新加载到默认状态• 在路由器上配置 OSPF 及其它设置• 配置并传播静态默认路由• 检验 OSPF 的运行情况• 测试和检完全连通性• 思考网络实施并整理成文档二、实验拓扑及场景场景在本实验练习中，将为您指定一个网络地址，您必须使用 VLSM 来为该网络划分子网，从而根据拓扑图完成网络地址分配。
将需要组合使用 OSPF 路由和静态路由，以使网络中未直接连接的主机能相互通信。
在所有 OSPF 配置中将使用 0 作为 OSPF 区域 ID ，采用 1 作为进程 ID 。
任务 1 ：为地址空间划分子网。
步骤 1 ：检查网络要求。
具有下列网络地址要求：• 必须为网络 172.20.0.0/16 划分子网，从而为 LAN 串行链路提供地址。
o HQ LAN 需要 8000 个地址o Branch1 LAN 需要 4000 个地址o Branch2 LAN 需要 2000 个地址o 路由器之间的每条链路需要两个地址• 代表路由器 HQ 和 ISP 之间链路的环回地址将使用网络10.10.10.0/30 。
步骤 2 ：创建网络设计时请考虑下列问题。
需要为网络 172.20.0.0/16 划分多少个子网？ __6_____网络 172.20.0.0/16 总共需要提供多少个 IP 地址？__14006______HQ LAN 子网将使用什么子网掩码？ ___/19_____此子网内可用的最大主机地址数是多少？ __8192______Branch1 LAN 子网将使用什么子网掩码？ __/20______此子网内可用的最大主机地址数是多少？__4094______Branch2 LAN 子网将使用什么子网掩码？ __/21______此子网内可用的最大主机地址数是多少？ __2046______这三台路由器间的链路将使用什么子网掩码？___/30_______________这些子网中的每个子网内可用的最大主机地址数是多少？ ___2_____步骤 3 ：为拓扑图分配子网地址。
1. 将网络 172.20.0.0/16 的子网 0 分配给 HQ LAN 子网。
此子网的网络地址是什么？___172.20.0.0/19_______________2. 将网络 172.20.0.0/16 的子网 1 分配给 Branch1 LAN 子网。
此子网的网络地址是什么？___172.20.32.0/20______________3. 将网络 172.20.0.0/16 的子网 2 分配给 Branch2 LAN 子网。
此子网的网络地址是什么？___172.20.48.0/21______________4. 将网络 172.20.0.0/16 的子网 3 分配给路由器 HQ 与 Branch1 之间的链路。
此子网的网络地址是什么？__172.20.56.0/30__5. 将网络 172.20.0.0/16 的子网 4 分配给路由器 HQ 与 Branch2 之间的链路。
此子网的网络地址是什么？__172.20.56.4/30___6. 将网络 172.20.0.0/16 的子网 5 分配给路由器 Branch1 与 Branch2之间的链路。
此子网的网络地址是什么？ __172.20.56.8/30__任务 2 ：确定接口地址。
为设备接口分配合适的地址。
1. 将网络 10.10.10.0/30 中的第一个有效的主机地址分配给路由器 HQ 的Loopback 1 接口。
2. 将 HQ LAN 网络中的第一个有效的 IP 地址分配给路由器 HQ 的 LAN 接口。
3. 将 HQ LAN 网络中的最后一个有效的 IP 地址分配给 PC2 。
4. 将 Branch1 LAN 网络中的第一个有效的 IP 地址分配给路由器 Branch1 的 LAN 接口。
5. 将 Branch1 LAN 网络中的最后一个有效的 IP 地址分配给 PC1 。
6. 将 Branch2 LAN 网络中的第一个有效的 IP 地址分配给路由器 Branch2的 LAN 接口。
7. 将 Branch2 LAN 网络中的最后一个有效的 IP 地址分配给 PC3 。
8. 将 HQ 与 Branch1 之间链路网络中的第一个有效的 IP 地址分配给路由器 HQ 的 Serial 0/0/0 接口。
9. 将 HQ 与 Branch1 之间链路网络中的最后一个有效的 IP 地址分配给路由器 Branch1 的 Serial 0/0/0 接口。
10. 将 HQ 与 Branch2 之间链路网络中的第一个有效的 IP 地址分配给路由器 HQ 的 Serial 0/0/1 接口。
11. 将 HQ 与 Branch2 之间链路网络中的最后一个有效的 IP 地址分配给路由器 Branch2 的 Serial 0/0/1 接口。
12. 将 Branch1 与 Branch2 之间链路网络中的第一个有效的 IP 地址分配给路由器 Branch1 的 Serial 0/0/1 接口。
13. 将 Branch1 与 Branch2 之间链路网络中的最后一个有效的 IP 地址分配给路由器 Branch2 的 Serial 0/0/0 接口。
将要使用的地址记录在拓扑图下方的表格中。
任务 3 ：准备网络。
步骤 1 ：根据拓扑图所示完成网络电缆连接。
您可使用实验室中现有的、具有拓扑所示接口的路由器。
步骤 2 ：清除路由器的所有配置。
任务 4 ：执行基本路由器配置。
根据下列指导原则在路由器 BRANCH 、 HQ 和 ISP 上执行基本配置：1. 配置路由器主机名。
2. 禁用 DNS 查找。
3. 配置执行模式口令。
4. 配置当日消息标语。
5. 为控制台连接配置口令。
6. 为 VTY 连接配置口令。
7. 将控制台和虚拟终端线路自动提供的消息和调试输出与所请求的输出以及提示相同步。
8. 将执行超时配置为 15 分钟。
BRANCH1上的配置：Router(config)#hostname BRANCH1BRANCH1(config)#no ip domain-lookupBRANCH1(config)#enable secret classBRANCH1(config)#banner motd #Enter TEXT message.End with the character‘#’Welcome to Router BRANCH1! #BRANCH1(config)#line console 0BRANCH1(config-line)#loginBRANCH1(config-line)#password ciscoBRANCH1(config)#line vty 0 4BRANCH1(config-line)#loginBRANCH1(config-line)#password ciscoBRANCH1(config)#line console 0BRANCH1(config-line)#logging synchronousHQ上的配置：略BRANCH2上的配置：略任务 5 ：配置并激活串行地址和以太网地址。
步骤 1 ：使用拓扑图下方的表中的 IP 地址在路由器 HQ 、 Branch1 和Branch2 上配置接口。
完成后，确保将运行配置保存到路由器的 NVRAM 中。
步骤 2 ：使用拓扑图下方的表格中的 IP 地址配置 PC1 、 PC2 和 PC3 的以太网接口。
步骤 3 ：在路由器 Branch1 上为串行接口配置正确的带宽。
此操作需要使用什么命令？____BRANCH1(config)#interface serial0/0_________BRANCH1(config-if)#bandwidth 128_________BRANCH1(config)#interface serial0/1_________BRANCH1(config-if)#bandwidth 64_____步骤 4 ：在路由器 Branch2 上为串行接口配置正确的带宽。
此操作需要使用什么命令？____BRANCH2(config)#interface serial0/0_________BRANCH2(config-if)#bandwidth 256_________BRANCH2(config)#interface serial0/1_________BRANCH2(config-if)#bandwidth 64_____步骤 5 ：在路由器 HQ 上为串行接口配置正确的带宽。
此操作需要使用什么命令？____HQ(config)#interface serial0/0_________HQ(config-if)#bandwidth 128_________HQ(config)#interface serial0/1________ HQ(config-if)#bandwidth 256_____任务 6 ：检验与下一跳设备的连通性。
目前，终端设备之间不应该连通。
然后，您可测试两台路由器之间以及终端设备与其默认网关之间的连通性。
步骤 1 ：检验路由器 HQ 、 Branch1 和 Branch2 是否都可以 ping 通过 WAN 链路连接的每台相邻路由器。
步骤 2 ：检验 PC1 、 PC2 和 PC3 是否都可以 ping 各自的默认网关。
任务 7 ：在路由器 Branch1 上配置 OSPF 路由。
步骤 1 ：考虑哪些网络需要包括在由路由器 Branch1 发出的 OSPF 更新中。
Branch1 的路由表中有哪些直连网络？要启用 OSPF 并将所连接的网络包括在路由更新中，需要使用什么命令？____BRANCH1(config)#router ospf 1_________BRANCH1(config-router)#network 172.20.32.0 0.0.15.255 area 0_____ ____BRANCH1(config-router)#network 172.20.56.0 0.0.0.3 area 0_________BRANCH1(config-router)#network 172.20.56.8 0.0.0.3 area 0_____是否有不需要发送 OSPF 更新的路由器接口？__是_____要在这些接口上禁用 OSPF 更新，需要使用什么命令？____BRANCH1(config-router)#passive-interface f0/0____任务 8 ：在路由器 HQ 上配置 OSPF 路由和静态路由。
