第三讲 物理链路故障诊断与排除
数据链路层技术的故障诊断与修复指南
数据链路层技术的故障诊断与修复指南引言：在现代社会中，数据链路层技术扮演着重要的角色。
它是计算机网络中的一个关键组成部分，负责将原始的比特流转换为适合于传输的数据帧，并在发送和接收端之间建立可靠的通信连接。
然而，由于各种原因，数据链路层技术可能会发生故障，影响网络通信的可靠性和效率。
本文将介绍数据链路层技术的常见故障，并提供一些诊断和修复的指南。
故障一：物理连接问题物理连接问题是导致数据链路层故障的常见原因之一。
检查物理连接的可靠性是第一步。
确保所有的连接器和插头都牢固地连接在一起。
如果有任何松动或损坏的情况，应该及时更换或修复。
故障二：电缆故障电缆故障可能会导致数据链路层连接断开或信号传输不稳定。
可以通过使用替代电缆来排除故障是否在电缆本身上。
此外，使用电缆测试仪来测试电缆的连通性和信号质量，以确定是否存在断线或损坏的问题。
故障三：设备配置错误设备配置错误可能会导致数据链路层通信的中断或混乱。
在诊断时，需要检查设备的配置参数是否正确设置。
例如，检查设备的IP地址设置、子网掩码和网关设置是否正确。
确保设备之间的配置参数是一致的，以确保数据链路层通信的顺利进行。
故障四：设备故障设备故障可能会导致数据链路层技术无法正常工作。
如果诊断中发现设备故障，首先检查设备的电源是否正常。
检查设备的硬件组件是否存在损坏或松动的情况，必要时进行修复或更换。
如果问题仍然存在，可能需要联系厂家或专业维修人员进行故障修复。
故障五：网络拓扑错误网络拓扑错误是指网络中的设备配置和连接安排的错误。
对于大型网络而言，这种故障可能会导致数据链路层技术无法正确工作。
在诊断时，需要检查网络拓扑图和设备连接图，确保设备之间的连接安排正确。
如果发现拓扑错误，需要重新配置设备的连接或拓扑结构，以确保数据链路层技术的正常运行。
故障六：协议错误协议错误可能会导致数据链路层无法正常工作。
在诊断时，需要检查所使用的协议是否与其他设备兼容，版本是否匹配。

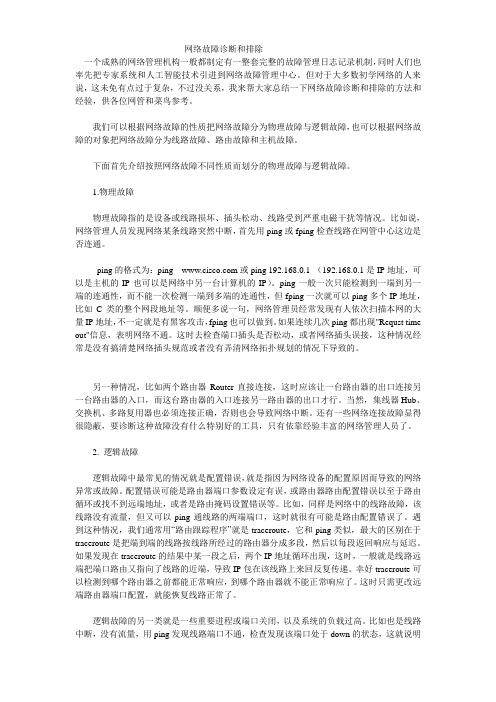

网络故障诊断和排除
网络故障诊断和排除一个成熟的网络管理机构一般都制定有一整套完整的故障管理日志记录机制，同时人们也率先把专家系统和人工智能技术引进到网络故障管理中心。
但对于大多数初学网络的人来说，这未免有点过于复杂，不过没关系，我来帮大家总结一下网络故障诊断和排除的方法和经验，供各位网管和菜鸟参考。
我们可以根据网络故障的性质把网络故障分为物理故障与逻辑故障，也可以根据网络故障的对象把网络故障分为线路故障、路由故障和主机故障。
下面首先介绍按照网络故障不同性质而划分的物理故障与逻辑故障。
1.物理故障物理故障指的是设备或线路损坏、插头松动、线路受到严重电磁干扰等情况。
比如说，网络管理人员发现网络某条线路突然中断，首先用ping或fping检查线路在网管中心这边是否连通。
ping的格式为：ping 或ping 192.168.0.1 （192.168.0.1是IP地址，可以是主机的IP也可以是网络中另一台计算机的IP）。
ping一般一次只能检测到一端到另一端的连通性，而不能一次检测一端到多端的连通性，但fping一次就可以ping多个IP地址，比如C类的整个网段地址等。
顺便多说一句，网络管理员经常发现有人依次扫描本网的大量IP地址，不一定就是有黑客攻击，fping也可以做到。
如果连续几次ping都出现"Requst time out"信息，表明网络不通。
这时去检查端口插头是否松动，或者网络插头误接，这种情况经常是没有搞清楚网络插头规范或者没有弄清网络拓扑规划的情况下导致的。
另一种情况，比如两个路由器Router直接连接，这时应该让一台路由器的出口连接另一台路由器的入口，而这台路由器的入口连接另一路由器的出口才行。
当然，集线器Hub、交换机、多路复用器也必须连接正确，否则也会导致网络中断。
还有一些网络连接故障显得很隐蔽，要诊断这种故障没有什么特别好的工具，只有依靠经验丰富的网络管理人员了。
2. 逻辑故障逻辑故障中最常见的情况就是配置错误，就是指因为网络设备的配置原因而导致的网络异常或故障。
链路故障等级分级及故障处理流程
链路故障等级分级及故障处理流程
链路故障是指网络中的连接出现问题，可能会导致网络通信中
断或者延迟。
针对链路故障，一般可以按照不同等级进行分级，并
采取相应的故障处理流程。
首先，链路故障可以按照影响范围和严重程度进行分级。
一般
来说，可以分为三个等级：
1. 一级故障，影响范围较小，仅影响某个局部区域或部分用户，对整体网络影响较小。
2. 二级故障，影响范围较大，可能会影响整个子网或者部分核
心业务，对整体网络造成一定影响。
3. 三级故障，影响范围非常大，可能会导致整个网络系统瘫痪，对整体网络影响非常严重。
针对不同等级的链路故障，需要采取相应的故障处理流程来进
行处理：
对于一级故障，一般可以采取以下处理流程：
1. 确认故障范围和影响，首先需要确认故障的具体范围和影响，包括哪些用户或区域受到影响。
2. 故障定位，通过网络监控系统和故障定位工具，对故障进行
定位，找出具体的故障点所在。
3. 故障处理，针对定位出的故障点，进行相应的处理和修复，
可能包括更换设备、调整配置等操作。
4. 故障验证，在处理完毕后，对故障进行验证，确认问题是否
得到解决。
对于二级和三级故障，处理流程会更加复杂和严格，可能需要
进行更多的备份和容灾措施，以及更严格的验证和审查流程。
总的来说，针对链路故障的处理，需要根据不同等级的故障采
取相应的处理流程，确保故障能够及时、有效地得到解决，最大程
度地减少对网络的影响。
同时，也需要在处理完毕后对故障进行总
结和分析，以便后续的故障预防和优化工作。
链路物理down检查方法
链路物理down检查方法
链路物理Down指的是网络连接的物理链路出现了故障或断开。
常见的物理链路问题包括电缆连接错误、电缆损坏、网络设备故障等。
下面是一些检查方法来诊断链路物理Down问题：
1. 检查电缆连接：确保电缆正确插入设备的接口，没有松动或接触不良。
检查电缆两端是否正确连接到对应的接口。
2. 查看指示灯状态：检查设备的指示灯是否亮起，是否有异常或闪烁的情况。
不同设备的指示灯状态可能不同，可以参考设备的说明书来确定指示灯的表示。
3. 更换电缆：如果怀疑电缆损坏，可以尝试更换电缆进行测试。
另外，也可以尝试使用其他正常工作的电缆连接设备，以确定是电缆还是设备的问题。
4. 检查设备供电：如果设备需要供电，检查设备的电源是否正常工作，确保设备有足够的电源供应。
5. 重启设备：有时候设备可能出现暂时的错误或故障，通过重新启动设备可以重新建立正常的链接。
6. 使用网络测试工具：可以使用网络测试工具（如网络测试仪、连线测试器等）来测试链路的连通性和信号质量。
相关工具可以检测电缆的连接情况、是否有信号丢失以及噪声等问题。
7. 检查网络设备状态：如果是链路连接的两个设备之间的问题，可以通过查看设备的日志、配置和状态信息来确定是否有任何异常或错误。
8. 联系网络服务提供商：如果经过上述步骤仍无法解决物理链路Down问题，可以联系网络服务提供商寻求帮助。
他们可能需要检查网络基础设施、设备配置和其他可能的问题。
请注意，上述方法仅适用于物理链路Down问题的初步诊断和排除。
如果问题仍然存在，可能需要更详细的故障排除步骤和专业知识来解决问题。
数据链路层技术的故障诊断与修复指南(三)
数据链路层技术的故障诊断与修复指南引言：数据链路层是计算机网络中负责传输数据的一层，它负责将网络层传递下来的数据划分成帧，并在物理媒体上完成数据的传输。
然而，在日常的网络使用中，我们时常会遭遇到数据链路层的故障，出现传输错误或连接中断的情况。
本文旨在探讨数据链路层故障的常见原因、诊断方法和相应的修复指南。
1. 故障原因的分析数据链路层故障的原因多种多样，接下来我们将依次分析几个常见的故障原因。
物理介质故障物理介质故障是导致数据链路层问题的常见原因之一。
例如，网络电缆的损坏、断开或连接不良都可能导致数据链路层的故障。
此外，网络设备中网卡或接口的故障也可能引发数据链路层问题。
网络拥塞网络拥塞是指在网络中存在过多的数据流量，超过了网络设备处理的能力。
当网络拥塞时，数据链路层可能会出现延迟或丢包的情况，从而导致传输错误。
协议不匹配当不同的设备使用不同的协议或协议版本时，数据链路层的通信可能会出现问题。
协议不匹配可能导致数据传输的格式错误，数据无法正确解读。
2. 故障诊断方法当出现数据链路层故障时，我们需要通过有效的诊断方法来确定问题的根源，接下来将介绍几种常用的诊断方法。
使用网络诊断工具网络诊断工具可以帮助我们迅速定位故障，例如PING命令可以测试网络的连通性。
如果PING命令无法得到响应，说明存在物理连接问题或网络设备故障。
检查物理连接对于物理介质故障，我们需要检查连接线缆是否完好，连接是否稳定。
尝试更换线缆或连接端口，如果问题仍然存在，可能是网卡或接口的故障。
重启网络设备有时候，网络设备可能因为一些未知原因而出现故障。
在此情况下，可以尝试重启设备，例如路由器、交换机或网络适配器。
重启设备后，故障可能会得到修复。
3. 故障修复指南经过诊断确定故障根源后，我们需要采取相应的措施来修复问题，以下是一些常见故障的修复指南。
检查和修复物理连接对于物理介质故障，我们需要检查网络设备之间的物理连接是否正常。
如发现连接不良或连接线缆损坏，进行修复或更换。
行链路故障诊断与排除
? 如果确信在公共网络中不能检测到输入的载波，则需要与电信公司进行联系。
清单4 - 2
r3#sh in s310
Serial3/0 is down, line protocol is down
Hardware is 4T/MC68360
Last input 00:00:00, output 00:00:00, output hang never
Last clearing of "show interface " counters never
Input queue: 0/75/0 (size/max/drops); Total output drops:0
0 output errors,0 collisions, 4 interface resets 0 output buffer failures, 0 output buffers swapped out 39 carrier transitions DCD=up DSR=up DTR=up RTS=up CTS=up
Last clearing of "show interface" counters never
Queueing strategy: fifo
Output queue 0/40, 0 drops; input queue 0/75, 0 drops
5 minute input rate 0 bits/sec, 0 packets/sec
命令输出提供的信息包括：
? 接口正常启动，这意味着路由器接口工作正常并且检测到物理层的载波。
? 线路协议正常启动，表明路由器接收到远端路由器的H D L C保持活跃报文。这意味着到达远端路由器的线路工作正常。
计算机网络故障诊断与排除第3讲：数据链路层故障诊断与排除
老的网卡上用的都是分离元件，性能不稳定且设置复杂， 兼容性差，且主要是采用逐帧处理技术，这种工作方式 大大降低了系统的性能。针对这些缺点，后来进行了多 方面的改进。例外如，提高了集成度，网卡的稳定性有 所增强；采用了标准软件接口；传送方面采用了多帧处 理技术，即多帧缓冲技术。发送数据时，网卡在发送前 一帧的同时可以接收CPU发来的下一帧数据。同样，网 卡在接收端口传来数据的同时，即可向内存发送上一帧 数据，但必须是整帧整帧地发送或接收数据，并非完全 意义上的并行处理。
最新网卡采用ASIC和最先进的元件，大大提高了能和 集成度。另外，成本也降低了许多。用网卡驱动软件优 化传输操作时序，使管道任务的重叠达到最大，延时达 到最小。从而得到真正并行机制，使性能平均提高了 40%。在并行机制中，传送和接收是可叠加的流水过程， 不再是从前的逐帧处理。在发送数据时，不等整帧装入 网卡缓冲区即可开始向网络发送数据。在接收时，不等 整帧进入网上缓冲区即可开始向系统内存发送数据。
(2) 网卡采用共享内存方式，即CPU使用MOV指令直接对内存和网 卡缓冲区寻址。接收数据时数据帧先进入网卡缓冲区，ISR发出 内存读写请求，CPU响应后将数据从网卡送至系统内存。
(3) 网卡采用DMA方式，ISR通过CPU对DMA控制器编程，DMA控 制器一般在系统板上，有的网卡也内置DMA控制器。DMA控制 器收到ISR请求后，向主CPU发出总线HOLD请求，获CPU应答 后即向LAN发出DMA应答并接管总线，同时开始网卡缓冲区与 内存之间的数据传输。
一般的网卡占用主机的资源较多，对主CPU的依赖较大， 而智能型网卡拥有自己的CPU，可大大增加LAN带宽， 同时有独立的I/O子系统，将通道处理移至独立的自身 处理器上。
100Mbps和1000Mbps高速以太网是由当今最为 流行的10Mbps以太网发展而来的，其保留了 CSMA/CD协议，从而使得10、100、1000Mbps 以太网在带宽上可以方便地连接起来，不需要 协议转换。100Mbps和1000Mbps以太网传输速 率比传统的10Mbps以太网提高了10～100倍，理 论上数据吞吐量可达80Mbps～8000Mbps。
常见计算机网络故障排除技巧
常见计算机网络故障排除技巧第一章：物理层故障排除技巧1. 网线连接问题：检查网线是否插好，是否存在松动或损坏。
2. 网络设备电源问题：检查路由器、交换机等网络设备的电源是否正常供电。
3. 网络接口故障：检查网卡是否受损或驱动是否正确安装。
第二章：链路层故障排除技巧1. MAC地址冲突：检查网络设备是否有相同的MAC地址，通过更改MAC地址解决冲突问题。
2. ARP缓存问题：清除ARP缓存，解决由于ARP缓存失效导致的通信故障。
3. 网络设备配置问题：检查网卡、交换机等设备的配置是否正确，确保设备能够正常通信。
第三章：网络层故障排除技巧1. IP地址冲突：检查网络中是否存在相同的IP地址，通过更改IP地址解决冲突问题。
2. 路由配置问题：检查路由器的路由表和路由配置，确保数据能够正确传输。
3. 防火墙问题：检查防火墙的配置，确保允许需要通过的网络流量。
第四章：传输层故障排除技巧1. 端口占用问题：检查端口是否被其他程序占用，更改端口或关闭占用端口的程序。
2. 应用层协议问题：检查使用的应用程序是否有错误的协议配置，确保协议与服务器或客户端匹配。
3. 超时设置问题：调整传输层的超时设置，确保在网络延迟或丢包的情况下仍能正确传输数据。
第五章：应用层故障排除技巧1. 域名解析问题：检查域名解析是否正确，通过使用正确的DNS服务器或手动修改hosts文件解决问题。
2. 服务器配置问题：检查服务器的配置文件，确保配置正确。
3. 客户端配置问题：检查客户端的配置文件，确保与服务器的配置相匹配。
第六章：安全性故障排除技巧1. 病毒、恶意软件检查：使用安全软件进行系统病毒和恶意软件扫描，清除潜在的威胁。
2. 非法访问问题：检查网络安全设备的配置，确保防止未经授权的访问。
第七章：远程访问故障排除技巧1. 网络配置问题：检查网络配置，确保远程访问所需的端口未被阻止或被占用。
2. 防火墙设置问题：检查防火墙配置，确保允许远程访问。
常见的计算机网络故障排除方法
常见的计算机网络故障排除方法计算机网络在我们日常生活中扮演着重要的角色，然而，由于各种原因，网络故障时有发生。
当我们遇到网络故障时，如何快速、有效地排除故障成为了至关重要的任务。
本文将介绍一些常见的计算机网络故障排除方法，帮助读者更好地解决网络故障问题。
一、检查物理连接网络故障的一个常见原因是物理连接问题。
首先，我们需要检查所有的物理连接是否牢固。
检查电缆是否插好、网线是否损坏、路由器和交换机是否正常工作等。
如果发现问题，及时更换或修复。
二、检查IP地址设置IP地址设置错误也是导致网络故障的一个常见原因。
我们可以通过查看网络设置来检查IP地址是否正确。
确保IP地址、子网掩码、默认网关等设置正确无误。
如果有错误，可以手动修改或者使用自动获取IP地址的方式。
三、重启设备重启设备是解决网络故障的一个简单而有效的方法。
首先，我们可以尝试重启路由器、交换机、电脑等设备。
有时候，设备可能出现一些小问题，重启后可以恢复正常。
四、检查防火墙设置防火墙是保护计算机网络安全的重要组成部分，但有时候它也可能阻止了正常的网络连接。
我们可以检查防火墙设置，确保没有阻止所需的网络连接。
如果需要，可以暂时关闭防火墙，然后再次尝试连接网络。
五、查看网络配置网络配置错误也可能导致网络故障。
我们可以通过查看网络配置来检查是否有错误。
可以使用命令行工具如ipconfig（Windows）或ifconfig（Linux）来查看网络配置信息。
确保网络配置与网络环境相匹配。
六、检查DNS设置DNS（Domain Name System）解析域名为IP地址，使我们能够访问互联网资源。
如果DNS设置有问题，可能导致无法访问特定的网站或服务。
我们可以尝试更改DNS服务器地址，或者使用其他可靠的公共DNS服务器。
七、网络诊断工具在排除网络故障时，网络诊断工具是非常有用的。
例如，ping命令可以测试网络连接是否正常，traceroute命令可以追踪数据包在网络中的路径。
通信网络故障诊断与排除手册
通信网络故障诊断与排除手册第一章绪论 (2)1.1 故障诊断与排除概述 (2)1.2 通信网络故障分类 (2)第二章故障诊断基础 (3)2.1 故障诊断流程 (3)2.2 故障诊断工具与方法 (4)第三章物理层故障诊断与排除 (5)3.1 硬件故障诊断 (5)3.2 电缆与光纤故障诊断 (5)3.3 物理层故障排除方法 (6)第四章数据链路层故障诊断与排除 (6)4.1 数据链路层故障类型 (6)4.2 数据链路层故障诊断方法 (6)4.3 数据链路层故障排除实例 (7)第五章网络层故障诊断与排除 (7)5.1 网络层故障类型 (8)5.2 网络层故障诊断方法 (8)5.3 网络层故障排除实例 (8)第六章传输层故障诊断与排除 (9)6.1 传输层故障类型 (9)6.2 传输层故障诊断方法 (9)6.3 传输层故障排除实例 (10)第七章应用层故障诊断与排除 (10)7.1 应用层故障类型 (10)7.2 应用层故障诊断方法 (11)7.3 应用层故障排除实例 (11)第八章网络设备故障诊断与排除 (12)8.1 路由器故障诊断与排除 (12)8.1.1 故障现象及原因 (12)8.1.2 故障排除方法 (13)8.2 交换机故障诊断与排除 (13)8.2.1 故障现象及原因 (13)8.2.2 故障排除方法 (13)8.3 网关故障诊断与排除 (14)8.3.1 故障现象及原因 (14)8.3.2 故障排除方法 (14)第九章网络安全故障诊断与排除 (14)9.1 安全故障类型 (14)9.2 安全故障诊断方法 (15)9.3 安全故障排除实例 (15)第十章网络功能故障诊断与排除 (16)10.1 网络功能故障类型 (16)10.2 网络功能故障诊断方法 (16)10.3 网络功能故障排除实例 (17)第十一章故障预防与维护 (18)11.1 故障预防策略 (18)11.2 网络维护措施 (19)第十二章故障诊断与排除案例分析 (19)12.1 典型故障案例分析 (19)12.1.1 硬盘故障案例 (19)12.1.2 网络故障案例 (19)12.2 复杂故障诊断与排除实例 (20)12.2.1 系统蓝屏案例 (20)12.2.2 数据库故障案例 (20)12.3 故障诊断与排除经验分享 (20)第一章绪论1.1 故障诊断与排除概述在现代通信网络中，保证网络的稳定运行和高效功能。
