水电站课程设计报告
武大水院水电站课程设计
1. 工程概况湘贺水利枢纽位于向河上游，河流全长270公里，流域面积6000平方公里，属于山区河流。
本枢纽控制流域面积1350平方公里，总库容22.15亿立方米，为多年调节水库。
本枢纽的目标是防洪和发电。
主要建筑物有重力拱坝，坝高77.5米，弧长370米；泄洪建筑物；开敞式溢洪道或泄洪隧道；发电引水隧洞及岸边地面厂房等工程。
水电站总装机60MW，装机4台，单机15MW。
电站担任工农业负荷，全部建成后担任系统灌溉负荷。
2. 电站枢纽电站厂房位于右岸坝下游几十米处，由引水隧洞供水，主洞内径5.5米，支洞内径3.4米，厂内装置4台混流式立式机组，出线方向为上游，永久公路通至左岸。
3. 设计参数及依据1、水库及水电站特征参数（1）水库水位水库校核洪水位 140.00m水库设计洪水位 137.00m水库正常高水位 125.00m水库发电死水位 108.00m设计洪水尾水位 77.00m校核洪水尾水位 78.50m（2）厂址水位流量关系曲线（3）水电站特征水头最大水头 56.00m最小水头 38.00m平均水头 50.84m计算水头 48.30m（4）地形地质电站枢纽地形参见地形图。
左岸地势较平缓，右岸地势较陡。
枢纽基岩系凝灰岩，岩石抗压强度较高，厂区有第四纪沉积层，厚约3米，河床砂卵石覆盖层平均深2～4m。
（5）供电方式本电站初期为三台机组，远景为四台机组，投入系统运行，根据系统要求本电站能作调相运行，水电站主接线采用扩大单元接线方式，采用110千伏、35千伏及发动机电压10.5千伏三种电压等级送电；高压侧采用桥型接线方式。
（6）对外交通下游左岸有永久公路通过。
水电站主要动力设备及辅助设备（1）水轮机：型号 HL220—LJ—225额定出力 15.6MW额定转速 214.3r/min单机额定（最大）流量 36.2 m3/s（2）水轮发电机：型号SF15—28/550（3）调速器设备调速器型号：DT—100机械柜尺寸：长×宽×高=750×950×1375（mm）电气柜尺寸：长×宽×高＝550×804×2360（mm）油压装置型号：YZ—1.0（4）厂房附属设备水轮机前蝴蝶阀（5）电气设备①三相三线圈主变二台型号：SFSL 1 —50000/110/35/10尺寸：长×宽×高=6300×4250×5500（mm ） 轨距：1435（mm ） 检修起吊高度： 7600（mm ） 主变器自身重： 39.5吨 ②厂用变压器二台 型号：SJL 1—630/10/0.4 厂用变压器参考数据: ③机旁盘每台机六块：控制盘1块，保护盘1块，表记盘1块，动力盘1块，励磁盘2块。
湘贺水电站课程设计
湘贺水电站课程设计水电站课程设计说明书目录1. 工程概况及基本资料- 3 -1.1 工程概况- 3 -1.2 电站枢纽- 3 -1.3 设计依据及参数- 3 -2 主要设备尺寸的确定- 4 -2.1 蜗壳尺寸- 4 -2.2 尾水管尺寸- 5 -2.3 水轮机转轮尺寸- 6 -2.4 发电机尺寸- 6 -3 主厂房剖面设计- 7 -3.1 水轮机安装高程- 7 -3.2 主厂房开挖高程- 7 -3.3 水轮机层楼板高程- 8 -3.4 发电机安装高程- 8 -3.5 发电机层楼板高程- 8 -3.6 吊车安装高程- 8 -3.7 屋顶高程- 9 -4 主厂房平面尺寸确定- 9 -4.1 机组段长度- 9 -4.2 端机组段长度- 10 -4.3 主厂房宽度- 10 -4.4 安装场尺寸- 11 -4.5 主厂房长度- 11 -5 厂区枢纽布置- 11 -5.1 主厂房布置- 11 -5.2 副厂房布置- 12 -5.3 主变站布置- 12 -1.工程概况及基本资料1.1 工程概况湘贺水利枢纽位于向河上游，河流全长270公里，流域面积6000平方公里，属于山区河流。
本枢纽控制流域面积1350平方公里，总库容22.15亿立方米，为多年调节水库。
本枢纽的目标是防洪和发电。
主要建筑物有重力拱坝，坝高77.5米，弧长370米；泄洪建筑物；开敞式溢洪道或泄洪隧道；发电引水隧洞及岸边地面厂房等工程。
水电站总装机60MW，装机4台，单机15MW。
电站担任工农业负荷，全部建成后担任系统灌溉负荷。
1.2 电站枢纽电站厂房位于右岸坝下游几十米处，由引水隧洞供水，主洞内径5.5米，支洞内径3.4米，厂内装置4台混流式立式机组，出线方向为上游，永久公路通至左岸的开阔平地上。
1.3 设计依据及参数（1）水库水位水库校核洪水位140.00m水库设计洪水位137.00m水库正常高水位125.00m水库发电死水位108.00m设计洪水尾水位77.00m校核洪水尾水位78.50m（2）厂址水位流量关系曲线表1.1 水位流量关系曲线水位（m）68.50 69.20 69.75 69.75 69.90 70.20流量（m3/s）0.0 40.0 80.0 120.0 160.0 200.0水位（m）70.95 71.60 72.20 74.50 76.30 78.50流量（m 3/s ） 400.0 600.0 800.0 1000.0 1200.0 1400.0（3）水电站特征水头 最大水头 56.00m 最小水头 38.00m 平均水头 50.84m 计算水头 48.30m （4）地形地质电站枢纽地形参见地形图。
(完整word版)水利水电工程施工课程设计(word文档良心出品)
松涛水利工程施工总进度网络计划编制0 绪论0.1课程设计目的:在巩固所学基础知识和专业知识的前提下, 运用现代组织管理工具——网络计划技术, 对松涛水利枢纽的施工进度进行安排, 从而进一步了解水利水电工程各项目之间的项目关系, 综合掌握水利水电工程施工的全貌, 培养统筹全局的观念, 为今后的施工组织设计工作打下良好的基础。
0.2课程设计的任务:编制松涛水利枢纽工程施工总进度网络计划1．基本资料1.1工程概况:松涛水利枢纽位于柳河干流上的松涛峡, 系一级建筑物, 由河床混凝土重力坝、溢洪道、右岸土坝和坝后厂房等部分组成。
枢纽主要任务是发电, 装机容量3╳15＝45万Kw, 单机容量15万Kw。
发电最低水位500m, 相应库容19.5亿m3。
枢纽右岸适当位置布置防空洞, 可满足封孔蓄水期对下游洪水100 m3/s流量的要求。
枢纽各组成建筑物的工程量见表1。
表1 主要水工建筑物的组成和工程量表1.2枢纽地形坝址距下游的松州市河道长约100 km, 直线距离约50 km, 坝址附近皆为高山峡谷地区。
松涛峡长约12 km, 上下游均有比较平坦的山间盆地, 可作为施工场地。
坝址位于峡谷尾部, 距峡谷出口约1.7 km, 坝区河床两岸山坡陡峻, 成V字型。
左岸坡度450~800, 陡缓相见；右岸坡度600~850, 两岸山体均为黄土覆盖。
坝址河床高程一般为410m, 河面宽50~60m, 深化区偏右岸, 最深约10m。
坝址左岸山峰起伏, 高出河面约150m以上。
右岸坝头附近为一狭小丘陵阶地, 高出河面约110m左右。
与坝区阶地相连的就是地形平坦、面积宽阔的李家台四级阶地, 高程约560~580m。
自峡谷出口起, 两岸地势逐渐开阔, 呈狭长二级阶地, 高程约430~440m, 沿柳河右岸距坝址约8km的旧镇, 附近有宽阔平坦二级阶地。
坝内河谷两岸有很多冲沟, 左岸主要有坝址下游200m处的滑沟；右岸主要有坝址上游150m处的红柳沟, 下游的刘家沟、金沟和银沟等。

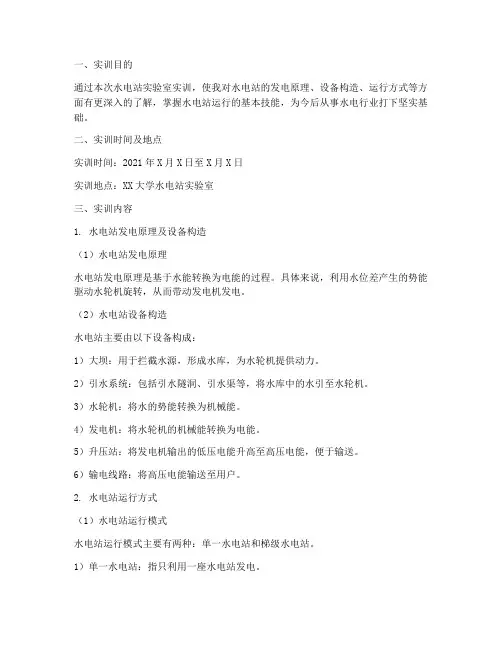

水电站实验室实训报告
一、实训目的通过本次水电站实验室实训，使我对水电站的发电原理、设备构造、运行方式等方面有更深入的了解，掌握水电站运行的基本技能，为今后从事水电行业打下坚实基础。
二、实训时间及地点实训时间：2021年X月X日至X月X日实训地点：XX大学水电站实验室三、实训内容1. 水电站发电原理及设备构造（1）水电站发电原理水电站发电原理是基于水能转换为电能的过程。
具体来说，利用水位差产生的势能驱动水轮机旋转，从而带动发电机发电。
（2）水电站设备构造水电站主要由以下设备构成：1）大坝：用于拦截水源，形成水库，为水轮机提供动力。
2）引水系统：包括引水隧洞、引水渠等，将水库中的水引至水轮机。
3）水轮机：将水的势能转换为机械能。
4）发电机：将水轮机的机械能转换为电能。
5）升压站：将发电机输出的低压电能升高至高压电能，便于输送。
6）输电线路：将高压电能输送至用户。
2. 水电站运行方式（1）水电站运行模式水电站运行模式主要有两种：单一水电站和梯级水电站。
1）单一水电站：指只利用一座水电站发电。
2）梯级水电站：指将多座水电站串联起来，形成梯级，共同发电。
（2）水电站运行方式1）蓄能式运行：水库在丰水期蓄水，枯水期放水，实现水能的周期性调节。
2）径流式运行：水库不蓄水，直接将水库中的水引至水轮机发电。
3. 实验室实训项目（1）水轮机性能测试通过测试水轮机的转速、功率、效率等参数，了解水轮机的性能。
（2）发电机性能测试通过测试发电机的输出电压、电流、功率、效率等参数，了解发电机的性能。
（3）水电站电气设备调试对水电站电气设备进行调试，确保设备正常运行。
四、实训过程及结果1. 实训过程（1）参观实验室，了解实验室设备布局及功能。
（2）学习水电站发电原理、设备构造、运行方式等理论知识。
（3）进行水轮机性能测试实验，掌握测试方法及数据分析。
（4）进行发电机性能测试实验，掌握测试方法及数据分析。
（5）进行水电站电气设备调试实验，了解设备调试流程及注意事项。
富金坝水电站实训报告书
本次富金坝水电站实训旨在使学生深入了解水电站的构造、运行原理及管理流程，提高学生的实践操作能力，增强对水电站工程的认识，为今后从事相关领域工作打下坚实基础。
二、实训时间与地点实训时间：2023年X月X日至X月X日实训地点：富金坝水电站三、实训内容1. 水电站概况- 富金坝水电站位于涪江干流的合川市太和镇上游2公里处，距涪江与嘉陵江汇合口64公里。
- 正常蓄水位海拔229米，总库容6650万立方米，调节库容650万立方米，具有日调节能力，能够担当电网调峰任务。
- 河床式地面厂房内安装有3台20MW的灯泡贯流式机组，机组额定水头为10.00 m，最大、最小水头分别为3.24m和12.39m。
2. 水电站构造- 水轮机：了解水轮机的工作原理、结构特点及运行参数。
- 发电机：了解发电机的构造、原理及运行参数。
- 电气主接线：了解电气主接线的布置、作用及运行方式。
- 油气水系统：了解油气水系统的构成、作用及运行方式。
- 计算机监控系统：了解计算机监控系统的构成、功能及运行方式。
3. 水电站运行管理- 水电站运行规程：了解水电站的运行规程、操作流程及安全注意事项。
- 机组检修：了解机组检修的流程、方法及注意事项。
- 电站运行维护：了解电站运行维护的流程、方法及注意事项。
1. 现场参观- 参观富金坝水电站的厂房、机组、电气主接线、油气水系统等设施。
- 与电站技术人员交流，了解水电站的运行情况及管理经验。
2. 实践操作- 在电站技术人员的指导下，进行水轮机、发电机等设备的操作演练。
- 学习机组检修的流程、方法及注意事项。
3. 讨论与总结- 与同学讨论实训过程中的疑问，分享实训心得体会。
- 总结实训成果，撰写实训报告。
五、实训成果1. 理论知识的巩固- 通过实训，加深了对水电站构造、运行原理及管理流程的理解。
- 对水轮机、发电机、电气主接线等设备的结构、原理及运行参数有了更深入的认识。
2. 实践操作能力的提升- 通过实践操作，掌握了水轮机、发电机等设备的操作方法。
水力发电机组辅助设备课程设计报告毕业用
xx工程大学水力发电机组辅助设备课程设计设计说明书学院：班级：姓名：学号：指导老师：目录第一部分设计原始资料 (3)第二部课程设计的任务和要求 (5)第三部计算书和说明书 (7)一、主阀 (7)二、油系统 (7)三、压缩空气系统 (14)四、技术供水系统 (20)五、排水系统 (22)六、结束语 (25)七、参考文献 (26)第一部分：设计原始资料一、水电站概况：该水电厂位于海河流域，布置形式为坝后式水电站，坝型为土石坝，坝顶高程60.0m，水库调节库容2.6×108m3,属于不完全年调节水库。
安装有1♯～6♯共6台轴流转桨式机组，其中1♯机组在系统中承担调相任务。
二、水电站主要参数1、电站水头H max=37.30m，H min=31.20m；H pj=34.50m2、正常高水位：54.00m；正常尾水位：20.50m；最高尾水位20.9m；最低尾水位20.0m3、装机容量N=6*17000KW4、电站采用岔管引水方式，布置有三条引水总管，引水总管长度210m三、水轮机和发电机技术资料机型： ZZ440-LJ-330 SF17-28/550额定出力： N r=17750KW； P r=17000KW额定转速： n r=214.3r/min水轮机安装安程：18.6m水轮机导叶中心线D0=3.85m；导叶高度1.20m;转轮标称直径D1=3.3m；尾水管直锥段上端直径3.5m,下端直径4.2m,直锥段高度6.6m；转轮占用体积6.76 m3；弯肘及扩散段体积27.52m3；检修时最低尾水位蜗壳残余水量15.0 m3机组采用机械制动，制动耗气流量q z=65L/s空气冷却器压力降△h=3-5m水柱空气冷却器Q空=120m3/h推力轴承及导轴承冷却器耗水量：26m3/h四、调速器及油压装置调速器型号： SDT-100油压装置型号： YZ-2.5-推力、上导轴承油槽的充油量3.0m3；下导轴承油槽充油量1.5 m3导水机构接力器充油量2×1.6 m3水轮机转轮浆叶接力器充油量2.0 m3主阀接力器充油量1.5m3五、配电装置主变： 3*40000KVA，冷却方式：风冷开关： SF6断路器六、电力系统及负荷情况1、电力系统容量5000MVA，以大、中火电厂为主，附近有装机容量100万KW 的水电厂一座，按中心油务所设计运行。
引水式水电站课程设计
课程设计设计名称颜家河水电站水文水能计算分析学年学期2013-2014学年第一学期课程名称水利水能规划课程设计专业年级水工112班姓名陈克瑞学号2011012172提交日期2014年1月3日成绩指导教师康艳水利与建筑工程学院目录第一章基本资料 (3)一、 1.1流域概况 (3)二、 1.2水文资料 (3)三、 1.3电站基本情况 (4)第二章设计年经流分析计算 (4)一、 2.1径流资料“三性”审查 (4)二、 2.2设计年径流频率分析计算 (6)三、 2.3不同频率年径流量及其年内分配过程 (6)四、 2.4计算日流量～频率历时曲线 (8)第三章设计洪水分析 (9)一、 3.1设计洪峰流量频率分析计算 (9)二、 3.2计算不同频率下的洪峰流量 (10)第四章水位流量关系曲线 (11)第五章水电站水能分析计算 (12)一、 5.1日平均出力～频率（历时）曲线 (12)二、 5.2出力～多年平均发电量关系曲线 (12)第六章水电站装机容量确定 (14)第七章总结 (14)第八章附表 (15)一、附表1林家村水文站实测历年逐月平均流量表 (15)二、附表2 林家村水文站实测历年最大洪峰流量表 (17)三、附表3 各水文站洪峰流量成果表 (17)四、附表4 年径流频率计算表 (18)五、附表5 洪峰流量累计计算表 (20)六、附表6 (21)七、附表7水位断面分析计算 (22)八、附表8 日平均流量-出力计算表 (23)九、附表9 出力-多年平均发电量计算表 (24)十、附表10装机～装机年利用小时数关系曲线 (25)第九章参考文献 (26)颜家河水电站水文水能计算分析第一章基本资料一、1.1流域概况颜家河水电站位于宝鸡市颜家河乡，是渭河干流陕西境内最上游的水资源开发工程，坝址控制流域面积29348 km2。
电站站址控制流域面积29950 km2。
渭河发源于甘肃渭源县乌鼠山，流经甘肃、宁夏、陕西三省26个县（市），全长818km，总流域面积6.24万km2。
五强溪水电站水资源规划与利用课程设计(方案四)
河海大学文天学院课程设计---------水资源规划与利用名：号：业：间：目录1 基本情况 (3)1.1流域概况 (3)1.2开发任务 (3)1.3设计任务 (4)1.4设计前提 (4)1.5设计内容 (5)1.6设计原始资料 (5)2 兴利计算 (9)2.1 基本资料整理 (10)2.2 死水位的确定 (10)2.3 保证出力计算 (13)2.4 水电站必需容量选择 (14)2.5 水电站调度图绘制 (15)2.6 重复容量选择与多年平均电能计算 (16)3防洪计算 (17)3.1 水库调洪计算 (18)3.2 坝顶高程的确定 (19)附表 (22)附图 (29)一、基本情况在沅水规划中，五强溪水电站为沅水干流最后第二个梯级，上游接虎皮溪及酉水的风滩（已建成）梯级，是一个以发电为主，兼有防洪、航运效益的综合利用水库，系湖南省最大的水电电源点。
1.2 开发任务五强溪水电站是以发电为主、兼有防洪、航运和灌溉等效益的综合利用工程。
其开发任务分述如下：1．发电五强溪水电站建成后投入华中电网，主要供电范围为湖南省。
2．防洪沅水下游赤山以西的桃源、常德、汉寿三县及常德市所属平原河网地区，统称沅水尾闾。
这个地区地势低洼。
全靠提防保护，共保护人口106万，农水159万亩。
现有河道的泄洪能力20000m3/s，如遇1927、1931、1933、1935、1943、1949、1954、1969等年洪水重现，河道均不能完全承泄，防洪标准仅为5年一遇。
五强溪水库靠近沅水尾闾，控制全流域面积的93%，解决尾闾防洪问题，是它的基本防洪任务。
3．航运五强溪水电站的航运效益为改善水库区和坝下游河道的通航条件。
沅水是湘西的水上交通动脉，其干流全长1550km，通航里程为640km，但航道险滩很多。
五强溪水库修建以后，坝址以上，沅水以下河段成为常年深水区，其险滩都将淹没。
下游航道，确定五强溪航运基荷按10万kw相应流量考虑，枯水流量加大，上、下游航道均可改善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．课程设计目的水电站厂房课程设计是《水电站》课程的重要教学环节之一，通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培养学生运用理论知识解决实际问题的能力，提高学生制图和使用技术资料的能力。
为今后从事水电站厂房设计打下基础。
2．课程设计题目描述和要求2.1工程基本概况本电站是一座引水式径流开发的水电站。
拦河坝的坝型为5.5米高的砌石滚水坝，在河流右岸开挖一条356米长的引水渠道，获得平均静水头57.0米，最小水头50m，最大水头65m。
电站设计引用流量7.2立方米每秒，渠道采用梯形断面，边坡为1：1，底宽3.5米，水深1.8米，纵坡1：2500，糙率0.275，渠内流速按0.755米每秒设计，渠道超高0.5米。
在渠末建一压力前池，按地形和地质条件，将前池布置成略呈曲线形。
池底纵坡为1：10。
通过计算得压力前池有效容积约320立方米。
大约可以满足一台机组启动运行三分钟以上，压力前池内设有工作闸门、拦污栅、沉砂池和溢水堰等。
本电站采用两根直径1.2米的主压力钢管，钢管由压力前池引出直至下镇墩各长约110米，在厂房前的下镇墩内经分叉引入四台机组，支管直径经计算采用直径0.9米。
钢管露天敷设，支墩采用混凝土支墩。
支承包角120度，电站厂房采用地面式厂房。
2.2设计条件及数据1.厂区地形和地质条件：水电站厂址及附近经地质工作后，认为山坡坡度约30度左右，下部较缓。
沿山坡为坡积粘土和崩积滚石覆盖，厚度约1.5米。
并夹有风化未透的碎块石，山脚可能较厚，估计深度约2～2.5米。
以下为强风化和半风化石英班岩，厂房基础开挖至设计高程可能有弱风化岩石，作为小型水电站的厂址地质条件还是可以的。
2.水电站尾水位：厂址一般水位12.0米。
厂址调查洪水痕迹水位18.42米。
3.对外交通：厂房主要对外交通道为河流右岸的简易公路，然后进入国家主要交通道。
4.地震烈度：本地区地震烈度为六度，故设计时不考虑地震影响。
2.3课程设计成果要求厂房布置设计的内容为：根据给定的原始资料及机电设备，选择水轮机型号。
决定厂房的型式及其在枢纽中的位置，进行厂区和厂房内部的布置，决定厂房的轮廓尺寸；计算管壁厚度并进行管壁应力分析。
完成厂区布置及主、副厂房布置得设计;编写设计计算说明书。
3．课程设计报告内容3.1水轮机型号选择根据该水电站的水头：平均静水头57.0米、最小水头50米、最大水头65米。
水头作用范围50~65m ，在水轮机系列型谱表3-3，表3-4中查出合适的机型有HL230和HL220两种，现将两种水轮机作为初选方案，分别求出其有关参数，并进行比较分析。
表3-1 大中型混流式转轮参数（暂行系列型谱）3.2 HL220型水轮机的主要参数选择 1. 转轮直径1D 的计算通过查《水电站》表3-6可得HL220型水轮机在限制工况下的单位流量s m s L 3'1M 15.11150Q ==，效率%89=M η，由此可初步假定原型水轮机在该工况下的单位流量s m s L 3'1M '115.11150Q Q ===，效率%15.89=η，即假设%15.0=∆η，%15.89%15.0%89=+=+∆=M ηηη。
上述的'1Q 、η和KW N r 845=、m H r 0.57=代入m H H Q N r r r442.08915.0575715.181.984581.9D '11=⨯⨯⨯⨯==η表3-2 反击型水轮机转轮标称直径系列 （单位：cm ）查表3-2选用与之接近而偏大的标称直径m D 5.01=。
2. 转速n 的计算查《水电站》表3-4可得HL220型水轮机在最优工况下单位转速min 70'10r n M =初步假定%91'10'10==M n n ，将已知的'10n 和m H av 0.57=，m D 5.01=代入min 0.10575.057701'1r D H n n =⨯==，表3-3 磁极对数与同步转速关系通过查表3-3磁极对数与同步转速关系，选取与之接近的同步转速：min /1000r n =。
3. 效率及单位参数修正查《水电站》表3-6可得HL220型水轮机在最优工况下的模型最高效率为%0.91Mmax =η，模型转轮直径为m D M 46.01=，得原型效率：%15.915.046.0)91.01(1)1(15511Mmax max =--=--=D D M ηη 效率修正值%15.0%0.91%15.91Mmax max =-=-=∆ηηη，由此可得原型水轮机在最优工况和限制工况下的效率为：%15.91%15.0%0.91Mmax max =+=∆+=ηηη%15.89%15.0%89=+=∆+=ηηηM （与假定值相同） 单位转速的修正值按下式计算)1(max max '10'1-=∆M M n n ηη则()03.00008.0191.09115.01max max'10'1<=-=-=∆M Mn n ηη，按规定单位转速可不加修正，同时，单位流量'1Q 也可不加修正。
由上可知，原假定的%91=η、‘M Q 1'1Q =、‘’M 1010ηη=是正确的，那么上述计算及选用的结果m D 5.01=、m in 1000r n =也是正确的。
4. 工作范围的检验在选定m D 5.01=、m in 1000r n =后，水轮机的'm ax 1Q 及各特征水头相对应的'1n 即可计算出来。
水轮机在r H 、r N 下工作时，其'1Q 即为'm ax 1Q ，故898.08915.057575.081.984581.9221'max 1=⨯⨯⨯⨯==ηr r rH H D N Q ＜1.15s m /3，此值与原选用的'1Q =1.15s m /3相比，符合“接近而不超过”原则，说明所选的D 1是合适的。
则最大引用流量为：s m H D Q Q r /695.1575.0898.03221'max 1max =⨯⨯==与特征水头max H 、min H 、r H 相对应的单位转速为：min /02.62655.01000max 1'min 1r H nD n =⨯==min /71.70505.01000min 1'max 1r H nD n =⨯==min /23.66575.010001'1r H nD n r r =⨯==在HL220型水轮机模型综合特性曲线图上分别绘出s m Q 3'max 1898.0=，min /71.70'max 1r n =和min /02.62'min 1r n =的直线，得这三根线所围成的水轮机工作范围基本上包含了该特性曲线的高效率区。
所以对于HL220型水轮机方案，所选定的参数.5m 0D 1=和min /1000r n =是合理的。
5. 吸出高度Hs 的确定查《小型水电站》中册，水轮机部分，天津大学主编，P812-813表2-3和P840图2-24得气蚀系数σ＝0.133（限制工况），气蚀系数修正值Δσ＝0.022（当HP ＝57.0米时），由此可求出水轮机的吸出高度为：()()m H H s 154.157022.013.0900121090010=⨯+--=∆+-∆-=σσ可见，HL220型水轮机方案的吸出高度满足电站要求。
3.3 HL230型水轮机的主要参数选择 1. 转轮直径1D 的计算通过查《水电站》表3-6可得HL230型水轮机在限制工况下的单位流量s m s L 3'1M 11.11110Q ==，效率%2.85=M η，由此可初步假定原型水轮机在该工况下的单位流量s m s L 3'1M '111.11110Q Q ===，效率%59.85=η，即假设%39.0=∆η，%59.85%39.0%2.85=+=+∆=M ηηη。
上述的'1Q 、η和KW N r 845=、m H r 0.57=代入m H H Q N r r r451.08559.0575715.181.984581.9D '11=⨯⨯⨯⨯==η查表3-2选用与之接近而偏大的标称直径m D 5.01=。
2. 转速n 的计算查《水电站》表3-4可得HL230型水轮机在最优工况下单位转速min 71'10r n M =初步假定%7.90'10'10==M n n ，将已知的'10n 和m H av 0.57=，m D 5.01=代入min 08.10725.057711'1r D H n n =⨯==，通过查表3-2磁极对数与同步转速关系表，选取与之接近的同步转速：min /1000r n =。
3. 效率及单位参数修正查《水电站》表3-6可得HL230型水轮机在最优工况下的模型最高效率为%7.90Mmax =η，模型转轮直径为m D M 404.01=，得原型效率：%09.915.0404.0)907.01(1)1(15511Mmax max =--=--=D D M ηη 效率修正值%39.0%7.90%09.91Mmax max =-=-=∆ηηη，由此可得原型水轮机在最优工况和限制工况下的效率为：%09.91%39.0%7.90Mmax max =+=∆+=ηηη%59.85%39.0%2.85=+=∆+=ηηηM （与假定值相同） 单位转速的修正值按下式计算)1(max max '10'1-=∆M M n n ηη则()03.00021.01907.09109.01max max'10'1<=-=-=∆M Mn n ηη，按规定单位转速可不加修正，同时，单位流量'1Q 也可不加修正。
由上可知，原假定的%91=η、‘M Q 1'1Q =、‘’M 1010ηη=是正确的，那么上述计算及选用的结果m D 5.01=、m in 1000r n =也是正确的。
4. 工作范围的检验在选定m D 5.01=、m in 1000r n =后，水轮机的'm ax 1Q 及各特征水头相对应的'1n 即可计算出来。
水轮机在r H 、r N 下工作时，其'1Q 即为'm ax 1Q ，故935.08559.057575.081.984581.9221'max 1=⨯⨯⨯⨯==ηr r rH H D N Q ＜1.15s m /3，此值与原选用的'1Q =1.15s m /3相比，符合“接近而不超过”原则，说明所选的D 1是合适的。
