电路分析第05章.动态元件与动态电路导论

合集下载

电路分析第5章

电路分析第5章

《电路分析简明教程》
1、线性性质
§ 5-1
例 若f (t )= sinωt 的定义域在[0,∞),求其象函数。
解 根据欧拉公式
f (t) sin t e jt e jt
2j 根据拉氏变换的线性性质,得
《电路分析简明教程》
2、延迟性质 若
§5-1
则 例 试求延迟的阶跃函数f(t)=ε( t - t 0) 的象函数。 解 根据延迟性质和单位阶跃函数的象函数,得

s
K2 - p2

式中
《电路分析简明教程》
§5-2 复频域中的电路定律与电路模型
分析电阻电路的两类约束、定理乃至技巧都适用
于动态电路的复频域分析法(运算法)。
一、KVL、KCL的复频域形式
1、对任一节点 ΣI(s)=0
2、对任一回路 ΣU(s)=0
二、元件伏安关系(VAR)的复频域形式及电路模型
(2) 绘出电路的复频域模型。注意不要遗漏附加电 源,且要特别注意附加电源的方向。
(3) 根据电路两类约束的复频域形式,对复频域模型 列写电路方程,求出响应的象函数。这里可以采用第一、 第二章中分析电阻电路的各种方法。
(4) 用部分分式展开法和查阅拉氏变换表,将以求的 的象函数进行拉氏逆变换,求出待求的时域响应。
(s
K11 - p1)2
( K2 s - p2

对于单根,待定系数仍采用
公式计算。
而待定系数K11和K12,可以用下面方法求得。 将式两边都乘以(s-p1)2,则K11被单独分离出来,即
K11 ( [ s - p1)2F(s)] S=P1
《电路分析简明教程》
又因为
d ds
[(s

专题05 动态电路和电路故障(解析版)

专题05 动态电路和电路故障(解析版)

专题05动态电路和电路故障一、开关通断引起的动态电路变化1.(西城)如图所示,电源两端电压保持不变,闭合开关S1和S2,电流表和电压表都有示数;当只断开开关S2时,下列判断正确的是A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变小D.电流表示数变大,电压表示数变大【答案】B【解析】由图可知,当闭合S1和S2时,电阻R1被短路,只有R2工作,电流表测电路中的电流,总阻值较小,所以电流表示数较大;此时电压表测电源电压,示数较大;只断开S2时,电路为串联电路,电压表测电阻R2两端的电压,示数变小;同时,由于总电阻增大,因此电流变小,即电流表的示数变小。

综上所述,只有选项B说法正确。

二、滑动变阻器滑片移动引起的动态电路变化2.(东城)图所示的电路中,电源电压保持不变。

当开关S闭合,滑动变阻器的滑片P向右移动时,电流表和电压表的示数变化情况分别为A.电流表的示数变大,电压表的示数变大B.电流表的示数变小,电压表的示数不变C.电流表的示数变小,电压表的示数变小D.电流表的示数变大,电压表的示数不变【答案】B【解析】由电路图可知,R1与R2并联,电压表测电源的电压,电流表测干路电流,因电源的电压不变,所以,滑片移动时,电压表的示数不变,故ACD错误;因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,当开关S闭合,滑动变阻器的滑片P向右移动时,接入电路中的电阻变大,由I=U/R可知,通过R2的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表的示数变小,故B正确。

3.(丰台)图所示的电路中,电源两端电压保持不变。

闭合开关S,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是A.电流表、电压表示数均变大B.电流表、电压表示数均变小C.电流表示数变大,电压表示数变小D.电流表示数变小,电压表示数变大【答案】B【解析】由电路图可知,R 1与R 2串联,电压表测R 1两端的电压,电流表测电路中的电流,将滑动变阻器的滑片P 向右滑动,变阻器接入电路中的电阻变大;因串联电路中总电阻等于各分电阻之和,所以,电路中的总电阻变大,由I=U/R 可知,电路中的电流变小,即电流表的示数变小;由U=IR 可知,R 1两端的电压变小,即电压表的示数变小;综上所述,B 正确,ACD 错误。

电路课件第五章(2014)

电路课件第五章(2014)

四.电路的状态
uC(t) c
电路状态:
开关闭合后,电路 R 中是否有电流取决
于电容的贮能。
电路中贮能元件的贮能状况叫电路的状态。 某时刻的电感电流和电容电压称为该时刻电路 的状态。
初始状态:
初始时刻t0时的iL(t0)、uC(t0)称为电路的初
始状态。
练习: 已知iL( t )=5cos(/2)tA,
非关联参考方向
i(t)=
-
C
du dt
结论1. i(t)与电容电压的变化率成正比,而与同
时刻电容两端电压值无关。
结论2. i(t)为有限值时,则du/dt为有限值,即电
容电压u(t)不能跃变。
电容电压的连续性:若电容电流在闭区间[ta,tb] 内有界,则其电压在开区间(ta,tb)内连续。即 在ta至tb的任一时刻t,有uc(t-)=uc(t+)
1
0 -2
12
=1+
1 2
t
(-2ξ) =-t+2 V
1
uC(2)=0
u/v
t≥2s ic(t)=0
uC(t)=0 不变。 0 1 2
t/s
例5-3 (1)求电容电压uC(t),t≥0。 (2)求 uC(0)、uC(1)、uC(-0.5) (3) 求t≥0时电容的等效电路
iC/A
C=4F
3
is(t)
(2)电感电压u(t)为有限值,则di/dt为有限值, 即电感电流不能跃变。
2.积分关系
i(t)=
1 L
t
u(x)dx

电感元件也是一种“记忆”元件,电感电流 有记忆电压的作用。
i(t)=
1 L
=

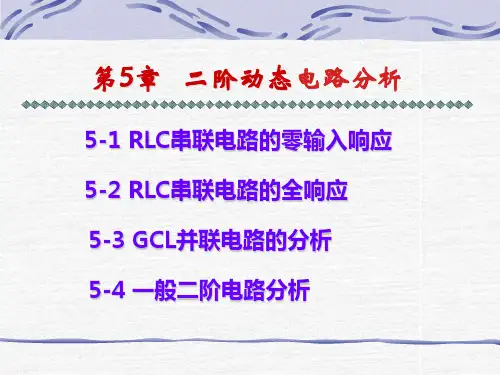

电路分析基础~~第五章 二阶动态电路分析解析

电路分析基础~~第五章 二阶动态电路分析解析

特征根为
S1;2
R 2L
( R )2 1 2L LC
特征根S1、S2由电路本身的参数R、L、C的数值确定,根 据R、L、C数值不同,特征根可能出现以下三种情况:
(1)当R >2 负实根;
L(即 C
R 2L
2)时L1C,S1、S2为两个不等的
(2)当R <2 L(即
C
负的共轭复根;
R )2 时1,S1、S2为一对实部为 2L LC
uC (0 ) uC (0 ) K1 U0
iL (0 )
iL (0 )
C
duc dt
t0
C( K1
d K2)
0
K1 U0
K2
U0 d
uC
(t
)
et
(U
o
cos
d
t
U0 d
sin
d
t)
uC
(t)
0 d
U 0e t
cos( d t
)
arctg d
、d、o、的关系可表示为
电路中其它响应:
(3)当R =2 L(即
C
负实根;
R )2 时1,S1、S2为一对相等的 2L LC
一、过阻尼情况 (R 2 L ) C
此时S1、S2为不相等的负实根 ,即有
S1
R 2L
R
2
2L
1 LC
1
S2
R 2L
R 2 2L
1 LC
2
对应的齐次方程的解为
t 0 uC (t) A1eS1t A2eS2t A1e1t A2e2t
i(t) C
duC dt
02CU0 d
et sin dt

什么是动态电路- 动态电路分析

什么是动态电路- 动态电路分析

什么是动态电路? 动态电路分析
1.动态电路:含有动态元件(储能元件)的电路,当电路状态发生转变时需要经受一个变化过程才能达到新的稳态。

过渡过程:电路由一个稳态过渡到另一个稳态需要经受的过程。

2.动态电路与电阻电路的比较
动态电路:含储能元件L(M)、C。

KCL、KVL方程仍为代数方程,而元件特性方程中含微分或积分形式。

因此描述电路的方程为微分方程。

电阻电路:电路中仅由电阻元件和电源元件构成。

KCL、KVL和元件特性方程均为代数方程。

因此描述电路的方程为代数方程。

3.过渡过程产生的缘由
(1)电路内部含有储能元件L 、C—— (内因)能量的储存和释放都需要肯定的时间来完成。

(2)电路结构或电路参数发生变化——换路(外因)
说明:
直流电路、沟通电路都存在暂态过程,本章只分析争论直流电路
的暂态过程。

讨论暂态过程的意义:
暂态过程是一种自然现象,对它的讨论很重要。

暂态过程的存在有利有弊。

有利的方面,如电子技术中常用它来产生各种波形;不利的方面,如在暂态过程发生的瞬间,可能消失过压或过流,致使设备损坏,必需实行防范措施。

2010秋电路理论 第五讲 第5章动态电路的时域分析

2010秋电路理论 第五讲 第5章动态电路的时域分析

那么当∆t→0时,就有∆i→0。即只要电感电压是有界函 数,电感电流就是连续函数,不会跳变。
“十一五”国家级规划教材—电路基础
非零初始电流电感元件的等效电路 具有初始电流的电感可以等效成无初始电流的 电感与电流源的并联。
i
i
iL
u
L
u
iL
L iS I 00 ((tt0 )t0 ) iL (t 0 ) 0
1 t t u u (t t ) u (t ) i ( )d C t
如果在时间区间[t,t+∆t]内,电流i均为有限值,即
i(t ) M(M为有限常数)
那么当∆t→0时,就有∆u→0。表明只要电容电流是有 界函数,电容电压就是连续函数,不会跳变。
“十一五”国家级规划教材—电路基础
一、线性非时变电感元件
1.特性方程
Li
u

i L
O
L

i
i

1 i L
L是与磁通和电流无关的电路参数。
“十一五”国家级规划教材—电路基础
2.伏安关系
d di u L dt dt 电流i和电压u取一致参考方向
i
u
L
上式表明,t时刻的电感电压i取决于该时刻电 动态特性: 感电流i随时间t的变化率,称为动态元件。 线性非时变电感元件中的u和i之间的关系也可用积分形 式表示
(2)如果互感为负,互感磁通是对自感磁通的减弱。
“十一五”国家级规划教材—电路基础
由于互感M的正负,不仅和电感元件中的电流 流向有关,而且和相耦合线圈的相对绕向、相对位 臵有关。在实际情况下,线圈的绕向通常是很难观 察出来的,并且用来表示耦合电感元件的电路符号 ,也无法表示线圈的绕向。为了解决这个问题,在 耦合电感每个线圈的端钮上用同名端加以标记。 同名端(corresponding terminals):当两个线圈的 电流i1和i2同时流进或流出这两个端钮时,它们产生 的磁通是互相增助。同名端一般用符号“·”或“*” 作为标记。 i1 i1 i2 i2

05动态电路的时域分析(上)

05动态电路的时域分析(上)

当u(-)=0时,电容在任何时刻 t 储存的电场能量为:
1 1 1 2 2 WC = Cu ( t ) = qu( t ) = q (t ) 2 2 2C
动态电路的时域分析
从 t1 到 t2 电容储能的变化量:
1 WC = Cu 2 ( t ) 2
1 2 t2 1 2 1 2 WC ( t1 , t 2 ) = Cu ( t│1 = Cu ( t 2 ) Cu ( t1 ) )t 2 2 2 1 2 1 2 = q (t2 ) q ( t1 ) = W ( t ) W ( t ) C 2 C 1 2C 2C
——电感是一种记忆元件。
(3)磁通链:
(t ) = Li (t ) = (t0 ) udξ
t t0
动态电路的时域分析
讨论:
di u= L dt
1 t i (t ) = i( t0 ) udξ L t0
(1) u的大小取决于 i 的变化率,与 i 的大小无关
(微分形式);
(2)电感元件是一种记忆元件(积分形式); (3)当 i 为常数(直流)时,di/dt =0 u=0。 电感在直流电路中相当于短路;
1 t 1 u = u1 u2 = i ( )d C1 C2 1 1 t = ( ) i ( )d C1 C 2 1 t = i ( )d C串 1 1 1 = 式中 C串 C1 C2
t 1s 0A 4A 1s t 2s iC ( t ) = 4A 2s t 4s 0A t 4s
电容的功率为:
pC (t ) = uC (t )iC (t )
pC(t)/W 4
0 4
所以有: 0W t 1s 4( t 1)W 1s t 2s pC ( t ) = 4( t 3)W 2s t 4s 0W t 4s

电路分析基础第五章

电路分析基础第五章

通过该式即可反映出电容电压的两个重要性
质,即连续性和记忆性。
连续性可通过下图予以说明。
电容电压的另一性质是记忆性质,体现如下:
1 t u c (t ) i c ( )d C
1 t0 1 t u c ( t ) i c ( )d i c ( )d C C t0 1 t u c ( t 0 ) i c ( )d C t0
第二篇 动态电路的时域分析
› 动态电路:
至少包含一个动态元件的电路称为动态电路。
› 动态元件: 如果元件的伏安关系涉及对电流、电压的微 分或积分,称这种元件为动态元件,如电容、 电感就是最常见的动态元件。
› 通过第一篇的学习可见,电阻电路是用代数方
程描述的,即:如果外施的激励源(电压源或
电流源)为常量,则在激励作用到电路的瞬间,
第七章 二阶电路
第五章 电容元件与电感元件
§5-1 电容元件 §5-2 电容元件的伏安关系
§5-3 电容电压的连续性质和记忆性质
§5-4 电容元件的储能
§5-5 电感元件
§5-6 电感元件的VCR §5-7 电容与电感的对偶性 状态变量
1、电容器的构成:两块金属板用绝缘介质隔开就
构成了一个实际电容器。
i ( t) C
+ u ( t) -
(2)积分形式
i ( t) C
+ u ( t) -
对上式从-∞到t进行积分,得:
如果设t0为初始时刻,而且如果只需了解
t≥t0的情况,上式可改写为:
其中,
从0ms到0.25ms期间,电压u从0上升到了+100V,
其变化率为:
故知在此期间,电流为:
从0.25ms到0.75ms期间,电压u从+100V下降到了 -100V,其变化率为:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 并联条件:
u1 (t) u2 (t) un (t) u(t)
• 等效初始电流: 由KCL可得
• 等效电容:
i(t) i1(t) i2 (t) in (t) Ceq C1 C2 Cn
• 并联分流
i(t) i1(t) i2 (t) in (t)
)

1 C
t 0
i(
)d
• 串联分压
u(t) u1(t) u2 (t) un (t)
u(t) 1
t
i( )d ,
C
uk
(t)

C Ck
u(t)
u1(t
)

1 C1
t
i(

)d
电容元件的并联
i
+
i1
i2
u
C1
C2
_
in
Cn
i
Ceq
+u _
ik
(t)

Ck C
i(t)
例3: 如图所示电路,各个电容器的初始电压均为零,
给定 C1 1F,C2 2F,C3, 试3F求,Ca4b间4的F 等值电容C
解:C12

C1C2 C1 C2
1 2 1 2

2F 3
C3

C12

C3

2 3

3

11 3
F
a C4
C3 b
C1 C2
N


N

i(t)+ C
-+ -
某一初始时刻t0 的电容电压为U的电路可等效为 没充电电容和电压源串联的电路。
注意
①当电容的 u,i 为非关联方向时,上述微分 和积分表达式前要冠以负号 ;
②上式中u(t0)称为电容电压的初始值,它反 映电容初始时刻的储能状况,也称为初始 状态。
返 回 上 页 返下 页回

u(2)

1 0.5
t
2
0d

0
返 回 上 页 返下 页回
5.电容元件的串联与并联
电容元件的串联
C1
C2
Cn
+
+
_ u1
+
_ u2
u
+
_ un
_
• 串联条件: i1(t) i2 (t) in (t) i(t)
• 等效初始电压: 由KVL可得
u(t) u1(t) u2 (t) un (t)
电容的储能
从t0到 t 电容储能的变化量:
返 回 上 页 返下 页回
表明
① 电容的储能只与当时的电压值有关,电容电 压不能跃变,反映了储能不能跃变;
② 电容储存的能量一定大于或等于零。
返 回 上 页 返下 页回
例1 求电容电流i、功率P (t)和储能W (t)

i
2 uS/V 电源波形
C 0.5F
返 回 上 页 返下 页回
iL
+
u (t)
表明
-
u(t) L di(t) dt
①电感电压u 的大小取决于i 的变化率, 与 i 的大 小无关,电感是动态元件;
②当i为常数(直流)时,u =0。电感相当于短路;
③实际电路中电感的电压 u为有限值,则电感 电流 i 不能跃变,必定是时间的连续函数, 具有连续性.
返 回 上 页 返下 页回
重点:
1. 电容元件的特性(VCR及功率、能 量表达式) 2. 电感元件的特性(VCR及功率、 能量表达式) 3. 动态电路方程的初始条件的确定
返 回 上 页 返下 页回
5.1 电容元件(capacitance)
电容器在外电源作用下,正负电极上分别带上等量
异号电荷,撤去电源,电极上的电荷仍可长久地
解得电流
0 -1
1
0 t 0
i(t)

C
duS dt

1 1
0 t 1s 1 t 2s
0 t 2s
2 t /s
返 回 上 页 返下 页回
0
p(t)

u
(t
)i(t)

2t 2t

4
0
p/W 2
t0 0 t 1s 1 t 2s t 2s
第五章 动态元件与动态电路导论
1) 元件的伏安关系涉及对电流、电压的微分 或积分,则称这种元件为动态元件(dynamic element)如电容、电感。
2)包含动态元件的电路称为动态电路。
5.1 电容元件★ 5.2 电感元件★ 5.3 动态电路导论
动态电路的初始状态与初始条件★ 5.4 一阶线性常系数微分方程的求解
)0

1 L
t
t0
udξ

I

i1(t
)0
i(t) +
i(t) +
N
L

N
L

某一初始时刻t0 的电感电流为I的电路可等效为 没充电电感和电流源并联的电路。
注意
①当电感的 u,i 为非关联方向时,上述微分 和积分表达式前要冠以负号 ;
②上式中 i(t0)称为电感电流的初始值,它反映电 感初始时刻的储能状况,也称为初始状态。
吸收功 率
0
1
2 t /s
-2
发出功率
返 回 上 页 返下 页回
0
t0
WC (t)
1 Cu2 (t) 2
t 2 (t
2)2
0 t 1s 1 t 2s
0
t 2s
WC/J 1
0
1
2 t /s
返 回 上 页 返下 页回
例2
若已知电流求电容电压,有 i/A 1
q
u o
返 回 上 页 返下 页回
2.线性非时变电容元件
任何时刻,电容元件极板上的电荷q与电压 u
成正比。qu 特性曲线是过原点的直线。
q 电容
器的 电容

o
u
如不加声明,电容都是指线性非时变电容
返 回 上 页 返下 页回
电路符号
C i


u
单位
F (法拉), 常用F,pF等表示。
1 F=10-6 F 1 pF =10-12F
0
i(t
)

1
1
0
t0 0 t 1s 1 t 2s t 2s
0 -1
1
2 t /s
0t 1s
1 t 2s
uc
(t
)

1 C
00dξ

1 C
0t1dξ

0

2t

2t
uC (t)

u (1)

1 0.5
t
1
(1)d

4

2t
2t
uC (t)
i (t)
+ u (t) -
(t)=N (t)
返 回 上 页 返下 页回
贴片型功率电感
贴片电感
返 回 上 页 返下 页回
贴片型空心线圈
可调式电感
环形线圈
立式功率型电感
返 回 上 页 返下 页回
电抗器
返 回 上 页 返下 页回
1. 定义
电感元件
储存磁能的两端元件。任何 时刻,其特性可用~i 平面 上的一条曲线来描述。
说明电压具有连续性。
u
du i
dt
0
t
返 回 上 页 返下 页回
2)电容元件VCR的积分形式
电容元件 VCR的积
分形式
返 回 上 页 返下 页回
3)电容元件的电压具有连续性质和记忆特性
①实际电路中通过电容的电流 i 在某一闭区 间为有限值,则电容电压 u该区间内为时间 变量的的连续函数。即在有限电容电流的前 提下,电容电压不可能发生突然跳变,则电 容电压具有连续性。
2)电容元件VCR的积分形式
i(t)

1 L
t

udξ


1 L
t0

udξ

1 L
t
t 0
udξ

i(t
)0

1 L
t
t 0
udξ
电感元件VCR 的积分关系
3)电感元件的电流具有连续性质和记忆特性
①电路中电感电压 u为在某闭区间为有限值,则 电感电流 i 在其区间内为时间的连续函数,则 在有限电感电压的前提下,电感电流不可能跃 变,具有连续性.
f ( ,i) 0

i o
返 回 上 页 返下 页回
2. 线性非时变电感元件
任何时刻,通过电感元件的电流 i 与其磁链 成正比。 ~ i 特性为过原点的直线。


oi
返 回 上 页 返下 页回
电路符号 i
L
+
u (t)
电感 器的 自感
-
单位
H (亨利),常用H,mH表示。
1mH=10-3 H 1H =10-6 H
返 回 上 页 返下 页回
实际电感线圈的模型 iL
+ u (t) -
L G

u

L
G
C

u

返 回 上 页 返下 页回
3.线性电感的电压、电流关系(VCR)
1)电感元件VCR的微分形式 iL
+
u (t)
-
