基于51单片机的的温度报警器设计

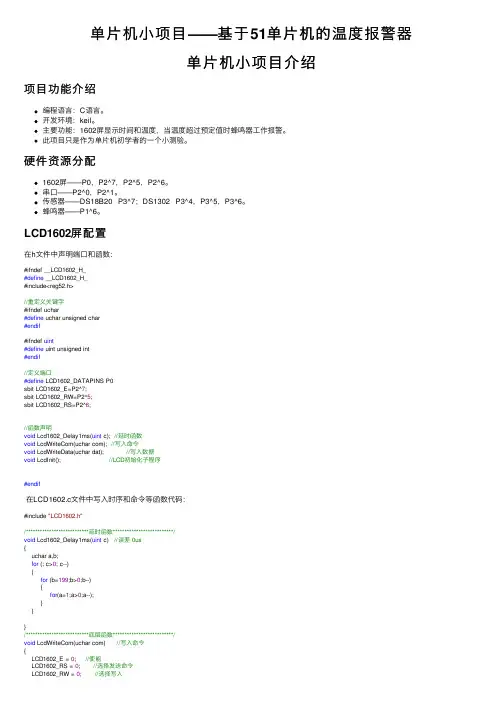

单片机小项目——基于51单片机的温度报警器
单⽚机⼩项⽬——基于51单⽚机的温度报警器单⽚机⼩项⽬介绍项⽬功能介绍编程语⾔：C语⾔。
开发环境：keil。
主要功能：1602屏显⽰时间和温度，当温度超过预定值时蜂鸣器⼯作报警。
此项⽬只是作为单⽚机初学者的⼀个⼩测验。
硬件资源分配1602屏——P0，P2^7，P2^5，P2^6。
串⼝——P2^0，P2^1。
传感器——DS18B20 P3^7；DS1302 P3^4，P3^5，P3^6。
蜂鸣器——P1^6。
LCD1602屏配置在h⽂件中声明端⼝和函数：#ifndef __LCD1602_H_#define __LCD1602_H_#include<reg52.h>//重定义关键字#ifndef uchar#define uchar unsigned char#endif#ifndef uint#define uint unsigned int#endif//定义端⼝#define LCD1602_DATAPINS P0sbit LCD1602_E=P2^7;sbit LCD1602_RW=P2^5;sbit LCD1602_RS=P2^6;//函数声明void Lcd1602_Delay1ms(uint c); //延时函数void LcdWriteCom(uchar com); //写⼊命令void LcdWriteData(uchar dat); //写⼊数据void LcdInit(); //LCD初始化⼦程序#endif在LCD1602.c⽂件中写⼊时序和命令等函数代码：#include "LCD1602.h"/***************************延时函数**************************/void Lcd1602_Delay1ms(uint c) //误差 0us{uchar a,b;for (; c>0; c--){for (b=199;b>0;b--){for(a=1;a>0;a--);}}}/***************************底层函数**************************/void LcdWriteCom(uchar com) //写⼊命令{LCD1602_E = 0; //使能LCD1602_RS = 0; //选择发送命令LCD1602_RW = 0; //选择写⼊LCD1602_DATAPINS = com; //放⼊命令Lcd1602_Delay1ms(1); //等待数据稳定LCD1602_E = 1; //写⼊时序Lcd1602_Delay1ms(5); //保持时间LCD1602_E = 0;}void LcdWriteData(uchar dat) //写⼊数据{LCD1602_E = 0; //使能清零LCD1602_RS = 1; //选择输⼊数据LCD1602_RW = 0; //选择写⼊LCD1602_DATAPINS = dat; //写⼊数据Lcd1602_Delay1ms(1);LCD1602_E = 1; //写⼊时序Lcd1602_Delay1ms(5); //保持时间LCD1602_E = 0;}void LcdInit() //LCD初始化⼦程序{LcdWriteCom(0x38); //开显⽰LcdWriteCom(0x0c); //开显⽰不显⽰光标LcdWriteCom(0x06); //写⼀个指针加1LcdWriteCom(0x01); //清屏LcdWriteCom(0x80); //设置数据指针起点}在main.c⽂件中运⽤：（这⾥先让显⽰屏显⽰⾃定义的内容，稍后再做更改）#include "reg52.h"#include "LCD1602.h"unsigned char Disp[]=" Pechin Science ";void main(){unsigned char i=0;LcdInit();for(i=0;i<16;i++){LcdWriteData(Disp[i]);}while(1){}}DS18B20温度传感器配置（并将其与LCD协同使⽤）在DS18B20.c⽂件中写⼊相关函数：1 #include "DS18B20.h"234/***************************延时函数**************************/5void Delay1ms(unsigned int y)6 {7 unsigned int x;8for( ; y>0; y--)9 {10for(x=110; x>0; x--);11 }12 }131415/***************************底层函数**************************/1617 unsigned char Ds18b20Init() //初始化函数18 {19 unsigned char i;20 DSPORT = 0; //将总线拉低480us~960us21 i = 70;22while(i--); //延时642us23 DSPORT = 1; //然后拉⾼总线，如果DS18B20做出反应会将在15us~60us后总线拉低25while(DSPORT) //等待DS18B20拉低总线26 {27 Delay1ms(1);28 i++;29if(i>5) //等待>5MS30 {31return0; //初始化失败32 }3334 }35return1; //初始化成功36 }373839void Ds18b20WriteByte(unsigned char dat) //写⼊⼀个字节40 {41 unsigned int i, j;4243for(j=0; j<8; j++)44 {45 DSPORT = 0; //每写⼊⼀位数据之前先把总线拉低1us46 i++;47 DSPORT = dat & 0x01; //然后写⼊⼀个数据，从最低位开始48 i=6;49while(i--); //延时68us，持续时间最少60us50 DSPORT = 1; //然后释放总线，⾄少1us给总线恢复时间才能接着写⼊第⼆个数值51 dat >>= 1;52 }53 }545556 unsigned char Ds18b20ReadByte() //读取⼀个字节57 {58 unsigned char byte, bi;59 unsigned int i, j;60for(j=8; j>0; j--)61 {62 DSPORT = 0; //先将总线拉低1us63 i++;64 DSPORT = 1; //然后释放总线65 i++;66 i++; //延时6us等待数据稳定67 bi = DSPORT; //读取数据，从最低位开始读取68/*将byte左移⼀位，然后与上右移7位后的bi，注意移动之后移掉那位补0。
基于51单片机温度报警器的设计
目录摘要 (2)第一章绪论 (4)1.1 系统背景 (4)1.2 温度控制系统设计的意义 (5)1.3 温度控制系统完成的功能 (5)第二章系统方案设计 (6)2.1 方案一 (6)2.2 方案二 (6)2.3 方案论证 (7)第三章硬件电路设计 (8)3.1系统总体设计 (8)3.2 各部分硬件电路设计 (9)3.2.1时钟电路设计 (9)3.2.2系统复位电路 (10)3.2.3报警与控制电路设计 (11)3.2.4 LED显示电路设计 (12)3.2.4温度检测电路设计 (14)3.2.5按键电路设计 (16)第四章软件设计 (17)4.1 主程序方案 (17)4.2 各个模块子程序设计 (20)4.2.1温度采集程序 (20)4.2.2数码管显示模块 (23)4.2.3温度处理程序 (24)第五章系统调试 (25)5.1测试环境及工具 (25)5.2测试方法 (25)5.3测试结果分析 (26)结论 (26)致谢 (26)参考文献 (27)附录一：系统原理图 (29)附录二：程序代码 (30)摘要随着现代信息技术的飞速发展，在生产中温度的准确测量是一个比较困难的事情从最初的酒精、水银温度计到现在的数字化、集成化的温度检测系统。
可见传感器的发展是飞快的。
它快速的发展必将带来新一轮的工业化的革命和社会发展的飞跃。
本文从硬软件两个方面介绍了基于AT89S52单片机温度自动检测系统的设计。
系统硬件由控制电路、温度采集电路、键盘和LED显示电路组成。
软件设计从设计思路、软件系统框图出发，先介绍整体的思路后，再逐一分析各模块程序算法的实现，最终编写出满足任务需求的程序。
最终通过DS18B20采集温度并显示出来，由此对周围环境的温度进行有效检测与报警。
基本上满足了温度检测与报警的要求，具有超调量小，采样值与设定值基本一致，操作简单等优点。
本设计创新点在于采用数字式温度传感器DS18B20 作为感温元件, 占用单片机引脚少, 因而可以利用空余引脚通过软件模拟和温度显示。
设计温度报警器实训报告
#### 一、实训背景随着社会的发展，温度监测与控制技术在各个领域得到了广泛应用。
为了提高实训教学的效果，本实训旨在通过设计一款基于单片机的温度报警器，使学生掌握温度传感器的工作原理、单片机的编程及应用，提高学生的实践操作能力和创新意识。
#### 二、实训目的1. 熟悉温度传感器的原理与应用。
2. 掌握51单片机的编程方法及接口技术。
3. 学会使用数码管、蜂鸣器等外围设备。
4. 培养学生的团队协作能力和创新意识。
#### 三、实训内容本实训设计一款基于51单片机的温度报警器，实现以下功能：1. 实时测量环境温度。
2. 数码管显示当前温度值。
3. 可设置温度上下限报警值。
4. 当温度超过上下限报警值时，蜂鸣器发出警报。
#### 四、实训步骤1. 硬件选型与搭建（1）选择51单片机作为主控芯片，型号为AT89C51。
（2）选择DS18B20温度传感器，用于测量环境温度。
（3）选用数码管（如LCD1602）用于显示温度值。
（4）选用蜂鸣器作为报警输出。
（5）连接电源模块，为整个系统供电。
2. 软件设计（1）编写程序，实现温度读取、显示、报警等功能。
（2）设置温度上下限报警值，可通过按键调整。
（3）编写中断程序，实现温度超限报警。
3. 系统调试与测试（1）将程序烧录到单片机中。
（2）连接所有硬件，进行系统调试。
（3）检查温度读取、显示、报警等功能是否正常。
4. 系统优化与改进（1）优化程序，提高系统稳定性。
（2）改进报警方式，如增加语音提示、短信报警等。
（3）考虑增加温度曲线显示、历史数据记录等功能。
#### 五、实训结果与分析1. 系统功能实现通过实训，成功设计并实现了一款基于51单片机的温度报警器。
系统能够实时测量环境温度，并在数码管上显示。
当温度超过设定的上下限报警值时，蜂鸣器发出警报。
2. 技术难点及解决方法（1）温度读取精度：DS18B20温度传感器的测量精度较高，通过编程读取其输出数据，即可获得较为精确的温度值。
基于单片机温度报警器的设计
基于单片机温度报警器的设计温度报警器是一种常见的安全设备，用于监测环境温度并在温度超过设定阈值时发出警报。
基于单片机的温度报警器可以实现温度监测、报警和数据记录等功能，具有灵敏度高、可靠性好、成本低等优点。
下面将描述一种基于单片机的温度报警器的设计。
设计思路：本设计采用温度传感器、单片机、蜂鸣器和LCD液晶显示器等组成，实现温度监测和报警功能。
温度传感器用于测量环境温度，将温度值传输给单片机进行处理；单片机负责对温度值进行比较和判断，当温度超过设定阈值时，通过控制蜂鸣器发出警报声，并在LCD显示器上显示温度值和警报信息。
硬件设计：1.温度传感器：可以选择数字温度传感器，如DS18B20。
将温度传感器连接到单片机的数字引脚上，通过引脚读取传感器输出的数字信号。
2.单片机：可以选择常见的8位单片机，如STC89C52、单片机具有较强的处理能力和丰富的IO资源，可以用于读取和处理温度传感器数据，并控制蜂鸣器和LCD显示器。
3.蜂鸣器：选择合适的蜂鸣器，并将其连接到单片机的IO引脚上。
当温度超过设定阈值时，单片机将IO引脚置高，使蜂鸣器发出警报声。
4.LCD液晶显示器：选择适配器单片机的LCD显示器，通过单片机的IO引脚与单片机连接。
当温度超过设定阈值时，将警报信息显示在LCD上。
软件设计：1.硬件初始化：设置单片机相关IO引脚为输入输出模式，初始化温度传感器和LCD显示器。
2.温度采集：通过单片机的数字引脚读取温度传感器输出的数字信号，并进行相应的数据转换，得到环境温度值。
3.温度监测：将环境温度值与设定的阈值进行比较，若温度超过阈值则触发报警。
4.报警处理：当温度超过设定阈值时，通过设置单片机的IO引脚，控制蜂鸣器发出警报声，并在LCD显示器上显示警报信息。
5.数据记录：可以选择将温度数据保存到EEPROM中，方便后续查询和分析。
总结：基于单片机的温度报警器是一种简单但实用的安全设备，通过温度传感器和单片机的配合，可以实现对环境温度的实时监测和报警功能。

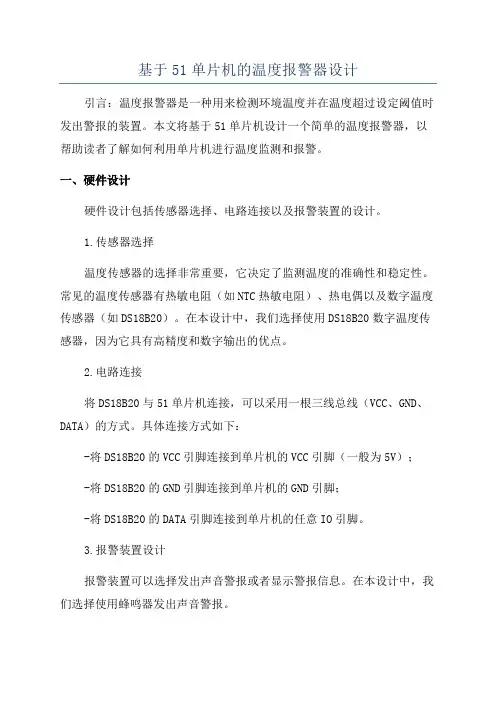

基于51单片机的温度报警器设计
基于51单片机的温度报警器设计引言：温度报警器是一种用来检测环境温度并在温度超过设定阈值时发出警报的装置。
本文将基于51单片机设计一个简单的温度报警器，以帮助读者了解如何利用单片机进行温度监测和报警。
一、硬件设计硬件设计包括传感器选择、电路连接以及报警装置的设计。
1.传感器选择温度传感器的选择非常重要，它决定了监测温度的准确性和稳定性。
常见的温度传感器有热敏电阻（如NTC热敏电阻）、热电偶以及数字温度传感器（如DS18B20）。
在本设计中，我们选择使用DS18B20数字温度传感器，因为它具有高精度和数字输出的优点。
2.电路连接将DS18B20与51单片机连接，可以采用一根三线总线（VCC、GND、DATA）的方式。
具体连接方式如下：-将DS18B20的VCC引脚连接到单片机的VCC引脚（一般为5V）；-将DS18B20的GND引脚连接到单片机的GND引脚；-将DS18B20的DATA引脚连接到单片机的任意IO引脚。
3.报警装置设计报警装置可以选择发出声音警报或者显示警报信息。
在本设计中，我们选择使用蜂鸣器发出声音警报。
将蜂鸣器的一个引脚连接到单片机的任意IO引脚，另一个引脚连接到单片机的GND引脚。
二、软件设计软件设计包括温度读取、温度比较和报警控制的实现。
1.温度读取通过51单片机的IO引脚和DS18B20进行通信，读取DS18B20传感器返回的温度数据。
读取温度数据的具体步骤可以参考DS18B20的通信协议和单片机的编程手册。
2.温度比较和报警控制将读取到的温度数据和设定的阈值进行比较，如果温度超过阈值，则触发报警控制。
可以通过控制蜂鸣器的IO引脚输出高电平或低电平来控制蜂鸣器是否发出声音警报。
三、工作原理整个温度报警器的工作原理如下：1.首先，单片机将发出启动信号，要求DS18B20开始温度转换。
2.单片机等待一段时间，等待DS18B20完成温度转换。
3.单片机向DS18B20发送读取信号，并接收DS18B20返回的温度数据。
