桥梁桩基础设计计算部分
桥梁工程的桩基础
桩基础的构造
桩基础的概述
讨论
不同类型的桩基础 适用于那些情况？
桩基础的受力计算
摩擦系数f1 摩擦系数f2 摩擦系数f3 摩擦系数f4F直源自为D设计桩长承载力为δ
桩基础的施工
主要内容
沉入桩施工 灌注桩施工
沉入桩施工
❖ 锤击沉桩
施工流程图 （仅供参考）
场地清理
测量放样
桩机就位
吊桩
插桩 检 查 桩 位 锤击沉桩
❖静力压桩 静力压桩系采用静压力将桩压入土中，
即以压桩机的自重克服沉桩过程中的阻力。
怎么计算压桩阻力？
水中沉桩
❖主要通过搭设施工便桥、土岛和各类脚手架 组成的工作平台，进行水中沉桩作业。
❖主要有哪些方法？都有哪些特点？
先筑围堰后沉桩基法 先沉桩基后筑围堰法 用吊箱围堰修筑水中桩基法
灌注桩
❖灌注桩的分类
桩基础
LOGO
主要内容
1 桩基础的概述 2 桩基础的构造 3 桩基础的受力计算 4 桩基础的施工
桩基础的概述
❖什么是桩基础？ ❖为什么要用桩基础？ ❖桩基础的类型
按材料分为木桩、钢筋混凝土桩、预应力混 凝土桩及钢桩；按照制作方法分为预制桩和灌注 桩；按照施工方法分为沉入桩（包括锤击沉桩、 振动沉桩、射水沉桩、静力沉桩等）和灌注桩； 桩按承载性状可分为摩擦型桩和端承型桩 ；桩按 成桩时挤土状况可分为非挤土桩、部分挤土桩和
最后一阶段锤击
抽检试验
运桩
沉入桩施工
❖锤击沉桩
主要沉桩设备：桩锤、桩架及动力装置。 施工要点有哪些？ 锤击沉桩的停锤控制指标？
沉入桩施工
❖振动沉桩
设计一下振动 沉桩的施工流程
施工过程要注意哪些？

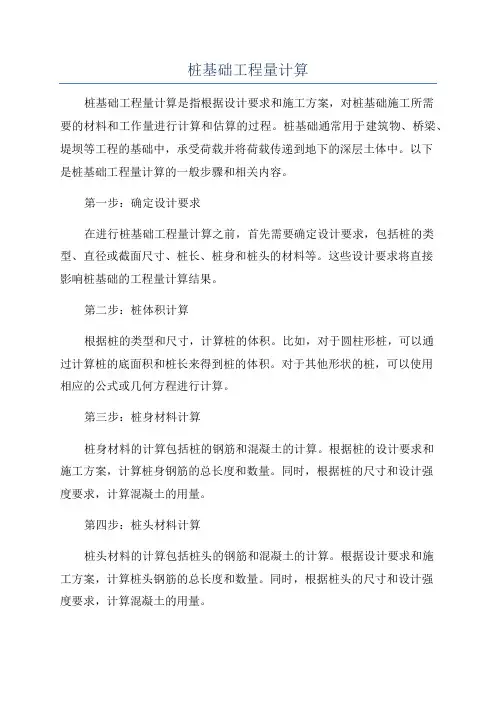

桩基础工程量计算
桩基础工程量计算桩基础工程量计算是指根据设计要求和施工方案，对桩基础施工所需要的材料和工作量进行计算和估算的过程。
桩基础通常用于建筑物、桥梁、堤坝等工程的基础中，承受荷载并将荷载传递到地下的深层土体中。
以下是桩基础工程量计算的一般步骤和相关内容。
第一步：确定设计要求在进行桩基础工程量计算之前，首先需要确定设计要求，包括桩的类型、直径或截面尺寸、桩长、桩身和桩头的材料等。
这些设计要求将直接影响桩基础的工程量计算结果。
第二步：桩体积计算根据桩的类型和尺寸，计算桩的体积。
比如，对于圆柱形桩，可以通过计算桩的底面积和桩长来得到桩的体积。
对于其他形状的桩，可以使用相应的公式或几何方程进行计算。
第三步：桩身材料计算桩身材料的计算包括桩的钢筋和混凝土的计算。
根据桩的设计要求和施工方案，计算桩身钢筋的总长度和数量。
同时，根据桩的尺寸和设计强度要求，计算混凝土的用量。
第四步：桩头材料计算桩头材料的计算包括桩头的钢筋和混凝土的计算。
根据设计要求和施工方案，计算桩头钢筋的总长度和数量。
同时，根据桩头的尺寸和设计强度要求，计算混凝土的用量。
辅助工程量计算包括桩基础施工所需的其他材料和工作量的计算。
这些材料和工作量可能包括桩机的使用时间、土方量和回填材料的用量等。
第六步：计算总工程量和成本估算将以上各项工程量计算结果相加，得到桩基础施工的总工程量。
根据工程量计算结果和相关材料的价格，估算桩基础施工的成本。
以上是桩基础工程量计算的一般步骤和相关内容。
在实际工程中，还需要根据具体情况进行调整和细化。
同时，使用计算软件和工程测量仪器可以提高计算的准确性和效率。

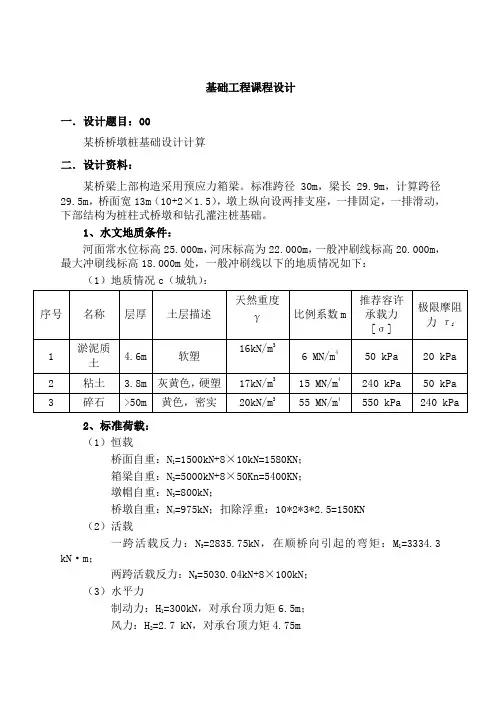

桥墩桩基础设计计算书
基础工程课程设计一．设计题目：00某桥桥墩桩基础设计计算二．设计资料：某桥梁上部构造采用预应力箱梁。
标准跨径30m，梁长29.9m，计算跨径29.5m，桥面宽13m（10+2×1.5），墩上纵向设两排支座，一排固定，一排滑动，下部结构为桩柱式桥墩和钻孔灌注桩基础。
1、水文地质条件：河面常水位标高25.000m，河床标高为22.000m，一般冲刷线标高20.000m，最大冲刷线标高18.000m处，一般冲刷线以下的地质情况如下：（1）地质情况c（城轨）：2、标准荷载：（1）恒载桥面自重：N1=1500kN+8×10kN=1580KN；箱梁自重：N2=5000kN+8×50Kn=5400KN；墩帽自重：N3=800kN；桥墩自重：N4=975kN；扣除浮重：10*2*3*2.5=150KN（2）活载一跨活载反力：N5=2835.75kN，在顺桥向引起的弯矩：M1=3334.3kN·m；两跨活载反力：N6=5030.04kN+8×100kN；（3）水平力制动力：H1=300kN，对承台顶力矩6.5m；风力：H2=2.7 kN，对承台顶力矩4.75m3、主要材料承台采用C30混凝土，重度γ=25kN/m 3、γ‘=15kN/m 3(浮容重)，桩基采用C30混凝土，HRB335级钢筋；4、墩身、承台及桩的尺寸墩身采用C30混凝土，尺寸：长×宽×高=3×2×6.5m 3。
承台平面尺寸：长×宽=7×4.5m 2，厚度初定2.5m ，承台底标高20.000m 。
拟采用4根钻孔灌注桩，设计直径1.0m ，成孔直径1.1m ，设计要求桩底沉渣厚度小于300mm 。
5、其它参数结构重要性系数γso =1.1，荷载组合系数φ=1.0，恒载分项系数γG =1.2，活载分项系数γQ =1.46、 设计荷载（1） 桩、承台尺寸与材料承台尺寸：7.0m ×4.5m ×2.5m 初步拟定采用四根桩，设计直径1m ，成孔直径1.1m 。
桩基础的设计计算
上式中：E、I——桩的弹性模量及截面惯矩
zx——桩侧土抗力zx=Cxz=mZxz，C为地基系数； b1——桩的计算宽度； xz——桩在深度z处的横向位移（即桩的挠度）。
将上式整理可得：
d4xz dZ4
mEb1I Zxz
0
（1）
或
d4xz dZ4
a5Zxz
0
式中：——桩—土变形系数，
5
mb 1
EI
从上式中不难看出：桩的横向位移与截面所在深度、桩的刚度（包括桩身材料和截面尺寸）
以及桩周土的性质等有关，是与桩土变形相关的系数。
式（1）为四阶线性变系数齐次常微分方程，在求解过程中注意运用材料力学中有关梁的 挠度xz与转角z、弯矩Mz和剪力Qz之间的关系即
将式（7）代入式（2）得
x z Q 3 E 0A x 0 IM 2 E 0B x 0 I A 1 B 1 (Q 2 E 0A 0 I M E 0 B 0 ) I M 2 E 0 C 1 I Q 3 E 0D 1
Q 3 E 0(A 1 I A x 0 B 1 A 0 D 1 ) M 2 E 0(A 1 I B x 0 B 1 B 0 C 1 )
2）当基础侧面为数种不同土层时，将地面或局部冲刷线以下hm深度内各土层的mi，根据换算前 后地基系数图形面积在深度hm内相等的原则，换算为一个当量m值，作为整个深度的m值。
3）桩底面地基土竖向地基系数Co为： C0=m0h
（二）单桩、单排桩与多排桩
单桩、单排桩：指在与水平外力H作用面相垂直的平面上，由单根或多根桩组成的单根（排） 桩的桩基础，如下图a）、b）所示，对于单桩来说，上部荷载全由它承担。
B 0 也都是Z的函数，根据Z值制

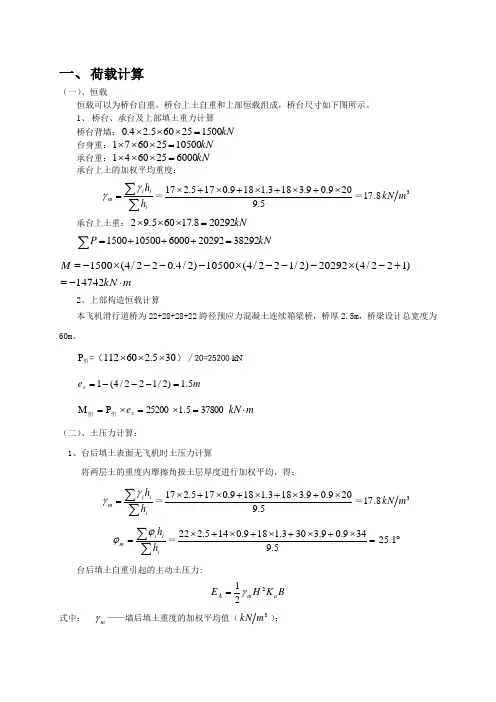

桥台桩基础设计计算书
.62cos(25.1 0) ＝22694.12 kN E Ax E A cos( ) 25060
作用点与基础底面的距离：
1 e y 9.5 3.17 m 3
水平方向土压力对基底形心轴的弯矩：
M ex E Ax e y 22694 .12 (3.17) 71940 .36kN m
台后填土自重引起的主动土压力:
EA
式中：
1 mH 2Ka B 2
； m ——墙后填土重度的加权平均值（ kN m3 ）
H ――土压力作用的高度； B ――土压力作用的宽度；
K a ――主动土压力作用系数。
土压力作用系数如下：
Ka ＝
cos2 ( m ) cos2 cos( ) 1 sin( ) sin( ) cos( ) cos( ) cos2 (25.1 0) cos2 0 cos(25.1 2 0) 1 sin(25.1 2 25.1) sin(25.1 0) cos(25.1 2 0) cos(0 0)
Quk Qsk Qpk u p qsik li q pk AP
桩侧土的极限侧阻力标准值如下： 中密卵石土层，取 qs1k =85kPa. 密实卵石土层，取 q s 2 k =90kPa。 桩的极限端阻力标准值如下： 密实卵石土层，取 q pk =2200kPa
Quk Qsk Qpk u p qsik li q pk AP
) 1,4 36445 .14 1.4 2250 1.4 13282 .92 o M ud 1.2 (14742 37800
=33773.292 kN.m 3、桥上无飞机，台后有飞机荷载
桩基础课程设计计算书
桩基础课程设计计算书桩基础是土木工程中非常重要的一部分，它承担着支撑建筑物的重要作用。
在设计桩基础时，需要进行一系列的计算和分析，以确保其稳定性和安全性。
本文将介绍桩基础课程设计计算书的内容，以及其中涉及的一些重要计算。
一、桩基础设计的背景和意义桩基础是一种常见的基础形式，主要用于承载建筑物的重力和水平力。
它通过将桩打入地下，利用桩与土壤之间的摩擦力和桩端的抗拔力来支撑建筑物。
桩基础的设计需要考虑土壤的性质、桩的类型和尺寸、荷载条件等因素。
二、桩基础设计计算书的内容1. 工程背景和设计要求：介绍工程的背景和设计的基本要求，包括建筑物的类型、土壤条件、设计荷载等。
2. 土壤力学参数的确定：确定土壤的力学参数，包括土壤的强度参数、变形参数等，这些参数将用于后续的计算。
3. 桩的类型和尺寸选择：根据土壤条件和设计荷载，选择合适的桩的类型和尺寸，包括钢筋混凝土桩、预应力混凝土桩等。
4. 桩身的承载力计算：根据桩的类型和尺寸，计算桩身的承载力，考虑桩身与土壤的摩擦力和桩身的抗压能力。
5. 桩端的承载力计算：根据桩的类型和尺寸，计算桩端的承载力，考虑桩端的抗拔能力和桩端的摩擦力。
6. 桩基础的稳定性分析：对桩基础的稳定性进行分析，包括桩身的稳定性和桩端的稳定性，确保桩基础在不同荷载条件下的稳定性。
7. 桩基础的变形分析：对桩基础的变形进行分析，包括桩身的弯曲变形和桩端的沉降变形，确保桩基础在设计寿命内的变形满足要求。
8. 桩基础的设计优化：根据上述分析结果，对桩基础的设计进行优化，包括调整桩的类型和尺寸、增加桩的数量等，以提高桩基础的承载能力和稳定性。
三、桩基础设计计算书的重要性桩基础设计计算书是桩基础设计的重要依据，它包含了桩基础设计的各个环节的计算方法和结果。
通过桩基础设计计算书，可以评估桩基础的承载能力和稳定性，指导工程的施工和监测，确保工程的安全性和可靠性。
四、桩基础设计计算书的应用桩基础设计计算书广泛应用于土木工程领域，包括建筑物的基础设计、桥梁的基础设计、码头的基础设计等。
桥梁桩基础设计计算部分
一方案比选优化公路桥涵结构设计应当考虑到结构上可能出现的多种作用，例如桥涵结构构件上除构件永久作用〔如自重等〕外，可能同时出现汽车荷载、人群荷载等可变作用。
《公路桥规》要求这时应该按承载力极限状态和正常使用极限状态，结合相应的设计状况进行作用效应组合，并取其最不利组合进行计算。
1、按承载能力极限状态设计时，可采用以下两种作用效应组合。
〔1〕基本作用效应组合。
基本组合是承载能力极限状态设计时，永久作用标准值效应与可变作用标准值效应的组合，基本组合表达式为(1-1)或(1-2)γ0－桥梁结构的重要性系数，按结构设计安全等级采用，对于公路桥梁，安全等级一级、二级、三级，分别为、和；γGi－第i个永久荷载作用效应的分项系数。
分项系数是指为保证所设计的结构具有结构的可靠度而在设计表达式中采用的系数，分为作用分项系数和抗力分项系数两类。
当永久作用效应〔结构重力和预应力作用〕对结构承载力不利时，γGi；对结构的承载能力有利时，γGi=10；其他永久作用效应的分项系数详见《公路桥规》；γQ1－汽车荷载效应〔含汽车冲击力、离心力〕的分项系数,取γQ1＝；当某个可变作用在效用组合中，其值超过汽车荷载效用时，则该作用取代汽车荷载，其分项系数应采用汽车荷载的分项系数；对专门为承受某种作用而设置的结构或装置，设计时该作用的分项系数取与汽车荷载同值；计算人行道板和人行道栏杆的局部荷载时，其分项系数也与汽车荷载取同值。
γQj－在作用效应组合中除汽车荷载效应〔含汽车冲击力、离心力〕、风荷载以外的其他第j个可变作用效应的分项系数，取γQ1＝1.4,但风荷载的分项系数取γQ1＝；S gik、S gid－第i个永久作用效应的标准值和设计值；S Qjk－在作用效应组合中除汽车荷载效应〔含汽车冲击力、离心力〕外的其他第j个可变作用效应的标准值；S ud－承载能力极限状态下，作用基本组合的效应组合设计值，作用效应设计值等于作用效应标准值S d与作用分项系数的乘积。
桥梁高桩承台式摩擦桩基础设计计算
桥梁高桩承台式摩擦桩基础设计计算1. 初步拟定桩长桩基础采用高桩承台式摩擦桩，根据施工条件，桩拟采用直径d=1.2m ，以冲抓锥施工。
桩群布置经初步计算拟采用6根灌注桩，为对称竖直双排桩基础，埋置深度初步拟定为h=11.31m 。
桩长初步拟定为18m ，桩底标高为49.54m 。
2．桩群结构分析2.1承台底面中心的荷载计算永久作用加一孔可变作用（控制桩截面强度荷载）时：407469.8 5.6 2.025.043490()N kN =+⨯⨯⨯=∑358.60()H kN =∑4617.30358.60 2.05334.50()M kN =+⨯=∑永久作用加二孔可变作用（控制桩入土深度荷载）时：46788.009.8 5.6 2.025.049532()N kN =+⨯⨯⨯=∑2.2单桩桩顶荷载计算桩的计算宽度1b对于 1.0d m ≥时： 1(1)f b K K d =+式中：f K ——桩形状换算系数，对于圆形截面，取0.9；d ——桩直径，取1.2m ；K ——平行于水平作用方向的桩间相互影响系数：已知：12L m = ； 13(1) 6.6h d m =+= ； 22,0.6n b ==；对于110.6L h <的多排桩 ： 2121(1)0.8020.6b L K b h -=+⨯= 所以： 10.90.802(1.21) 1.59()b m =⨯⨯+=桩的变形系数αα=0.8c EI E I =式中： α——桩的变形系数；EI ——桩的抗弯刚度，对以受弯为主的钢筋混凝土桩，根据现行规范采用；c E ——桩的混凝土抗压弹性模量，C20混凝土72.5510c E KPa =⨯；I ——桩的毛面积惯性矩，440.1018()64d I m π==m ——非岩石地基水平向抗力系数的比例系数，4120000/m kN m =；所以，计算得：10.62()m α-=桩在最大冲刷线以下深度h=11.31m ，其计算长度则为：0.6211.317.02( 2.5)h h α==⨯=> 故按弹性桩计算桩顶刚度系数1ρ、2ρ、3ρ、4ρ值计算 已知：0 6.69,11.31l m h m == ；12ζ=(根据《公桥基规》钻挖孔桩采用12ζ=)， 2221.2 1.13()44d A m ππ⨯===630012000011.31 1.35710(/)C m h kN m ==⨯=⨯2220 1.240tan 11.31tan 21.142424d A h m φππ︒⎛⎫⎛⎫=+⋅=⨯+⨯= ⎪ ⎪⎝⎭⎝⎭,易知该值大于相邻底面中心距为直径所得的面积，故按桩中心距计算面积，故取：220 3.28.044A m π=⨯=∴ 117600016.6911.3111211.132.5510 1.357108.04h l h AE C A ρζ-⎡⎤+⨯⎢⎥==+⎢⎥+⨯⨯⨯⨯⎢⎥+⎣⎦621.923100.925KN m EI =⨯⋅=已知：7.02h h α==（＞4），∴取h =4，000.62 6.69 4.15()l l m α==⨯=查教材《桥梁基础工程》附表17、18、19得：Q x =0.05568 m x =0.16498 m ϕ=0.65853 所以 3320.620.055680.0133Q EIx EI EI ρα==⨯=2230.620.164980.0634m EIx EI EI ρα==⨯=40.620.658530.408m EI EI EI ραφ==⨯=计算承台底面原点O 处位移0a 、0b 、0β 对于竖直桩，且各桩的直径相同时：01434907836.0460.925N b n EI EIρ===⨯ 241310222224131()16.66358.600.38045334.56116.420.079816.660.1447()()ni i ni i n x H n MEI EI a EI EI EI EIn n x n ρρρρρρρ==++⨯+⨯===⨯-⋅+-∑∑ 2302222241310.07985334.50.3804358.60429.570.079816.660.1447()()ni i n M n H EI EI EI EI EIn n x n ρρβρρρρ=+⨯+⨯===⨯-⋅+-∑计算作用在每根桩顶上作用力i P 、i Q 、i M ：竖向力：1007884.10()7836.04429.57()0.925(1.6)6612.57()i i kN P b x EI kN EI EI ρβ⎧=+=⨯±⨯=⎨⎩ 水平力：20306116.42429.570.01330.063454.11()i Q a EI EI kN EI EI ρρβ=-=⨯-⨯= 弯矩：4030429.576116.420.4080.0634212.52()i M a EI EI kN m EI EIρβρ=-=⨯-⨯=-⋅ 校核：654.11324.66()358.60()i nQ kN H kN =⨯=≈=∑13(7884.106612.57) 1.66(212.52)4828.22()5334.50()ni iii x p nMkN m kN m =+=⨯-⨯+⨯-=⋅≈⋅∑13(7884.016612.57)43490.01()43490.00()nii npkN kN ==⨯+=≈∑2.3最大冲刷线深度处荷载计算从单桩桩顶荷载计算中，已得出计算最大冲刷线深度荷载所需要的数据，计算如下：弯矩 00212.5254.11 6.69149.48()i i M M Q l kM m =+=-+⨯=⋅ 水平力 054.11()Q kN =竖向力 07884.10 1.13 6.69(2510)7997.50()P kN =+⨯⨯-=2.4最大冲刷线深度下沿桩长度方向弯矩、水平压应力的计算桩身最大弯矩处及最大弯矩的计算：由：z Q =0 得：00.62149.481.71354.11Q M C Q α⨯===由 1.713Q C = 且h =7.02＞4 取h =4.0，查教材《基础工程》附表13得max 0.813Z = 故 max 0.8131.31()0.62Z m == 又由max Z =0.813 及7.02h =＞4 取h =4.0，查教材《基础工程》附表13得m K =1.296∴ max 01.296149.48193.73 (kN m)m M K M =⋅=⨯=⋅最大冲刷线深度下沿桩身长度方向弯矩、水平压应力的计算：采用无量钢法计算，由h =7.02＞2.5，所以用摩察桩公式计算：0z m m Q M A M B α=+ 00z Q Q Q Q A M B α=+其中54.1187.27()0.62Q kN α== 0Q =54.11kN 0M =149.48kNm A 、m B 、Q A 、Q B 的值查教材《基础工程》附表3、4、7、8 ，计算如下表：2.5桩顶纵向水平位移验算：桩在最大冲刷线处水平位移0x 和转角0ϕ的计算：由 Z =0 7.02h =＞4 取 h =4 查教材《基础工程》附表1、2、5、6 得：x A =2.44066 A ϕ=-1.62100 x B = 1.6210 B ϕ=-1.7505800032x xQ M x A B EI EI αα=+ 372754.11149.482.44066 1.62100.62 2.04100.10180.62 2.04100.1018=⨯+⨯⨯⨯⨯⨯⨯⨯ 30.57106m mm =⨯<符合规范要求0002Q M A B EI EI ϕϕϕαα=+ 27754.11149.48( 1.6210)( 1.75058)0.62 2.04100.10180.62 2.04100.1018=⨯--⨯-⨯⨯⨯⨯⨯⨯ 43.13110rad -=-⨯由 7.02h m =＞4m ，取4，000.62 6.69 4.15l l α==⨯= 可查得：169.91279x A = 1117.50091x A B φ== 1 5.90058B φ=1111132372*********.11212.5269.9127917.500910.62 2.04100.10180.62 2.04100.10183.010 3.0()54.11212.52(17.50091)0.62 2.04100.10180.62 2.04100.1018i ix x i i Q M x A B EI EI m mm Q M A B EI EIφφααφαα-=+=⨯-⨯⨯⨯⨯⨯⨯⨯=⨯==+=⨯--⨯⨯⨯⨯⨯⨯3( 5.90058)0.2110()rad -⨯-=-⨯桩顶的纵向水平位移1)x mm ＝3.0(水平位移的容许值[]cm 74.2305.0 ==△=27.4mm> 1x故桩顶水平位移满足要求3．桩身截面配筋及截面强度校核 3.1各种参数及系数的计算最大弯矩发生在最大冲刷线以下max 1.31z m =处，该处max 193.73M kN m =⋅ 计算桩最大弯矩控制截面的轴向力0max max 12j i ik N p q l q z q c z =+⋅+⋅-⋅⋅式中 j N ——控制截面的轴向力；i p ——单桩桩顶最大竖向力，已求出7884.10i p kN =； q ——桩每延米的自重（包括浮力），()21.2251016.964q kN π⨯=⨯-=；ik q ——桩周土摩阻力标准值，已知500ik q kPA =c ——冲抓锥成孔面周长，'1.3 4.08()c d m ππ==⨯= 所以，计算得：0max max 15333.60()2j i ik N p q l q z q c z kN =+⋅+⋅-⋅⋅=计算偏心距0193.730.0363()36.3()5333.60j jM e m mm N ====桩的半径r=1200/2=600mm ，对于C20混凝土，保护层取80 g a mm =，则520/520/6000.867s mmg r r ====s r桩的长细比：018/151.2L d ==＞4.4，所以，应考虑偏心距增大系数η 1000222012000.2 2.7/0.2 2.736.3/11200.288181.150.01 1.150.0111.2111(/)1(18/1.2)0.2881 2.4281400/140036.3/1120e h L h L h e h ςςηςς=+=+⨯==-⋅=-⨯==+=+⨯⨯⨯=⨯故考虑偏心距增大系数后的偏心距为：0' 2.42836.388.14()e e mm η==⨯=3.2计算配筋率采用C20混凝土，钢筋拟采用HRB335钢筋，即：9.2cd f MPa = ；280sd f MPa = 计算受压区高度系数，根据经验公式得：'0'cd sd f Ae Br f Dgr Ce ρ-=⨯- 22u cd sd N Ar f C r f ρ=+ 采用试算法列表计算，根据规范，系数A 、B 、C 、D 查附表所得：由表中计算可见，当0.85ξ=时，计算纵向力u N 与设计值j N 相近，且大于设计值。
