主板接线和机箱接线法菜鸟篇
DIY电脑必备：机箱与主板接口接线指南，妈妈再也不怕我接错线了
DIY电脑必备：机箱与主板接口接线指南，妈妈再也不怕我接错线了1.电源开关(POWER)这个开关的插头是两脚的，为便于用户识别，其中一根连线一般用黄色或黑色表示，而另一根连线一般为白色。
此插头必须插接，否则无法通过机箱面板启动电脑。
此外直接短接主板上的POWER插针也可启动。
此开关的连线插头上一般标有POWER SW字样，而主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW或PS等。
这两个开关属性的按键插头是没有'正、负极'之分的，这样也是触点开关的一个特点，因此在连接主板时，只要连接上就OK啦，这也就是为什么在裸平台使用时，大家都用钥匙或者改锥当做启动电脑的工具。
可能有人会说，既然你说开关按键接线为什么也用彩色和白色区分呢？其实如果你要硬把这个接线分出个所以然来，也不是不可以，一般来说彩色线为'正'极（不是真正意义上的正极），白色线为地线（英文多以Ground或者GND表示）。
2.复位开关(RESET)复位开关的插头也是两脚的，其中一根连线一般用蓝色表示，另一根连线为白色。
其作用是在不断电的情况下使电脑重新启动，常常是在电脑运行中突然死机时使用。
此开关连线的插头上一般标有RESET SW字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。
3.电源灯(POWER LED)电源灯连线同样是两脚插头，其中一根连线一般用绿色表示，另一根连线为白色。
当主机电源启动时，电源灯就会亮起来。
此开关连线的插头上一般标有POWER LED 字样，而主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED＋和PLED-等。
一般来说，彩色线都是正极线，而白色的线则为负极线（通常为负极线为白色，但也有少数线材是由黑色表示负极）。
另外，有些机箱电源指示比较另类，并没有用主板接线的方式为LED灯供电，而直接使用5V的D型电源接口（主板接线针脚所提供的电压同样是5V，因此可以这样代替使用，玩家也可自行改造）直接显示主机是否处于通电工作状态。
图解机箱主板连线
关于DIY攒机的详细步骤过程，在《菜鸟晋级必修功课！图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。
通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。
一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。
主板与机箱连接线的接法2013.4.29.
●哪儿是跳线的第一Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
9P i n的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
如下图：还有一点差点忘了说，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用G N D表示）。
学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。
一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9P i n定义开关/复位/电源灯/硬盘灯位置：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线前置U S B的接线方法实际上非常简单，现在一般机箱上的前置U S B连线搜是这样整合型的，上面一共有8根线，分别是V C C、D a t a+、D a t a-、G N D，这种整合的就不用多说了，直接插上就行。
如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。
一般来说，目前主板上前置U S B的插针都采用了9P i n的接线方式，并且在旁边都有明显的U S B2.0标志。
如下图：前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。
那么前置音频到底是不是那么难接呢，我们一起来看一看。
上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。
电脑主板和机箱各插口接法详现用图解解
电脑主板与机箱各插口接法详图解解很多朋友会装机，那很简单啊，几块板卡接上就OK了，但是只有主板那密密麻麻的连接线可能让他觉得有点犯晕！好了，直接下面看：一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图.机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。
这是机箱上提供了插头上图为机箱是提供的三种接头。
其中HDDLED是硬盘指示灯，对应主板上的IDE_LED；POWERSW 是电源开关，对应主板上的PWRSW；RESETSW是重启开关，对应主板上的RESET。
除了HDDLED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDDLED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。
当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
电脑主机电源与主板线的接法图解，小白与傻白甜必备
电脑主机电源与主板线的接法图解，小白与傻白甜必备怎么判断主机电源有没有坏？1.电脑断电，然后打开主机箱，把电源拆下来，因为电源的线都是接在主板上的，可以先拍照，这样可以知道那根线对那根线。
然后把线轻轻拔下来。
如下图，电源的线已经从主板以及其他地方都拆下来了下图可以看到主板上没有插任何电源的线了1.把电源单独拿出来把固定的螺丝取下来，然后把侧面的盖子（有开机按键的那一面）直接拿下来3、把下面这个插头拔下来换上我们直接插电的电源给它上电4、然后拿一个镊子或者一个导线（铜丝），短接在24pin的绿色与黑色线上，通电，如果电风扇转的话，那么说明电源没有问题。
如果电风扇不转的话，就说明电源有问题；24pin就是电源上最多的一个插口，总共24个，也是最大最多的一个，最容易识别；找到绿色和黑色线，绿色一个，黑色多个，找一个黑色就可以了；找一个镊子，或者导体如果电风扇正常转动，说明电源没有没有问题。
电源的线如何插在主板上？POWER SW是电源开关键，这个非常重要，是必须插对的主板上有一个F_PANEL，上面有很多的针脚，有标识PW 什么的这个白色的一排针脚，与下面的示意图是对应的；PLCD- 位置是第一行的1 、2 列PW- 的位置是第一行的3、4列有一个格子里面的说明是空的，我们看看第一行的5、6列，没有针脚，也是空的；既然我们知道了说明与针脚的对应关系，现在我们来看这些标识是什么意思？现在我们可以知道这些基础的线应该怎么插了？但是正负极如何判断呢？仔细看，有一个箭头，黄色线有一个顺着线方向的箭头，是电流的方向，是正极；白色线上面也有一个箭头，是逆向的，是电流的方向，流向负极对应主板的位置，插入到pw的位置，为正极，对应黄色的线，-为负极，插入-位置Power led- | 这个线，你可以看看源头接在哪里？是电源开关指示灯的地方，这个就是开关键亮灯或灭灯的功能我这个上面有 PLED- 与 PWR_LED- ，我该插在哪里呢？PLED是两个针脚,知而PWRLED是三道个针脚,针对不同的机箱设计我的电脑主机的针脚是两个的，所以插在 PLED-接下来，到了HDD_LED与RESET_SW这两个针了HDD LED是硬盘指示灯，插在HD-的位置，一般白色为负极，红色为正极，看看后面的箭头方向就知道了；RESET_SW插在-RES 的位置上，这个不需要区分正负极的；这个针的目的是重启电脑，你可以顺着这个线往上摸，看看，对应那个按钮，就知道了。
图解主板接线和机箱接线法
至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！复位/重电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器●哪儿是跳线的第一Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
● 9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
机箱和主板接线
机箱和主板接线RESET SW接RESETH.D.D. LED接HD/LEDPOWER LED- 接POWER_LED-POWER LED+接POWER_LED+POWER SW接POWER_ON/OFFSPEAKER 接SPEAKER复位开关：两脚的。
此开关连线的插头上一般标有RESET SW字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。
不分正负，插反了也一样有效。
电源灯：连线也是两脚插头，其中一根连线一般用绿色表示，另一根连线为白色。
当主机电源启动时，电源灯就会亮起来。
此开关连线的插头上一般标有POWER LED 字样，而主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED＋和PLED-等。
接反了不亮，换过来就行。
硬盘灯：硬盘灯连线也是两脚插头，两根连线一般是一红一白。
当硬盘有读写动作时，硬盘灯就会亮起来。
此开关连线的插头上一般标有HDD LED字样，而主板上对应位置的插针附近的英文缩写一般为HDD LED、HD或IDE_LED＋和IDE_LDE-等。
接反了不亮，换过来就行。
喇叭：此连线的插头有四个接脚，但只有两根连线，其颜色一般是一红一黑或一橘一黑，正确连接后供机箱上的喇叭使用。
此开关连线的插头上和主板上对应的插针附近一般都标有Speaker字样。
有些电脑在正常启动以后就会通过喇叭发出“嘀”的一声，或者在不能正常启动，通过喇叭发出相应的报警声，为用户解决问题提供帮助。
不过，有些主板上已经集成有喇叭，这时就不必连接机箱上的喇叭了。
前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND）虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
机箱主板电线接发
主板和机箱的连接方法_附图_转载主板和机箱的连接方法_附图_转载主板和机箱的连接方法_附图_转载RESET SW接RESETH.D.D. LED接HD/LEDPOWER LED- 接POWER_LED-POWER LED+接POWER_LED+POWER SW接POWER_ON/OFFSPEAKER 接SPEAKER复位开关：两脚的。
此开关连线的插头上一般标有RESET SW字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。
不分正负，插反了也一样有效。
电源灯：连线也是两脚插头，其中一根连线一般用绿色表示，另一根连线为白色。
当主机电源启动时，电源灯就会亮起来。
此开关连线的插头上一般标有POWER LED 字样，而主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED＋和PLED-等。
接反了不亮，换过来就行。
硬盘灯：硬盘灯连线也是两脚插头，两根连线一般是一红一白。
当硬盘有读写动作时，硬盘灯就会亮起来。
此开关连线的插头上一般标有HDD LED字样，而主板上对应位置的插针附近的英文缩写一般为HDD LED、HD或IDE_LED＋和IDE_LDE-等。
接反了不亮，换过来就行。
喇叭：此连线的插头有四个接脚，但只有两根连线，其颜色一般是一红一黑或一橘一黑，正确连接后供机箱上的喇叭使用。
此开关连线的插头上和主板上对应的插针附近一般都标有Speaker字样。
有些电脑在正常启动以后就会通过喇叭发出“嘀”的一声，或者在不能正常启动，通过喇叭发出相应的报警声，为用户解决问题提供帮助。
不过，有些主板上已经集成有喇叭，这时就不必连接机箱上的喇叭了。
前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port+）、黑线：接地（标识为：GROUND）虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
电脑主板、机箱电源线接法
电脑主板、机箱电源线接法主机内连线主机内的连线有简单的也有复杂的，但无论简单还是复杂，我们DIYer都要攻克这些困难，这样才能真正地组装起一台可以流畅运行的电脑。
1.电源连线20芯电源连线：主板就是靠它供电的。
先用力捏住电源接头上的塑料卡子，然后将电源接口平直地插渗透主板CPU插座旁边的20芯电源插座(图5)。
注意卡子与卡座在同一方向上。
CPU电源连线：由于P4级别的CPU耗电量巨大，系统还需要单独为CPU供电。
因此在CPU的附近提供了一个4芯的电源插座，连接时将电源输出端一个正方形的四芯电源插头对准卡座插入。
4芯电源连线：4芯电源插头除连接普通的IDE设备外，还可给另购的机箱风扇或显卡供电，连接时常需要转接，只需将输出端的公头插入连接端的母头就行了CPU风扇连线：为CPU加装了散热器后，将散热器的电源输入端(深红色)插全球阀门网入主板上CPU附近的“CPUFAN”上(图6)。
显卡风扇连线：显卡散暖风扇的接头多为三针(主板提供)或二针(显卡提供)。
因此，倘若我们购买的是需要三针电源接口的散热风扇，就要在主板CPU插座附近找到这样的深红色插座(SYSFAN)。
然后按两边的凸起找准方向插入。
而二芯风扇都直接插在了显卡的供电接口上。
2.设备连线IDE设备连线：IDE设备包括光驱、硬盘等。
在主板上一般都标有IDE1、IDE2(图7)，可以通过主板连接两组IDE设备。
通常情况下我们将硬盘连接在IDE1上、光驱连接在IED2上。
该类型设备正常工作都需要两类连线：一为80针的数据线(光驱可为40针)，二为4芯电源线。
连接时。
先将数据线蓝色插头一端插入主板上的IDE接口，再将另一端插入硬盘或光驱接口；然后把电源线接头插在IDE设备的电源接口上(图8)。
由于数据线及电源线都具有防插反设计，插接时不要强行插入，如不能插入就换一个方向试高压往复泵试。
SATA接口连线：目前SATA硬盘已经大量使用，支持SATA硬盘的主板上标有SATA1、SATA2等的就是SATA硬盘的数据线接口。
手把手教你主板各种插针接口与机箱的接法-23页文档资料
手把手教你主板各种插针接口与机箱（电源）的接法组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。
在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。
如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。
由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。
由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。
一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板接线和机箱接线法（菜鸟篇）作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘??? 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线?? 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松??? 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
??? 为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。

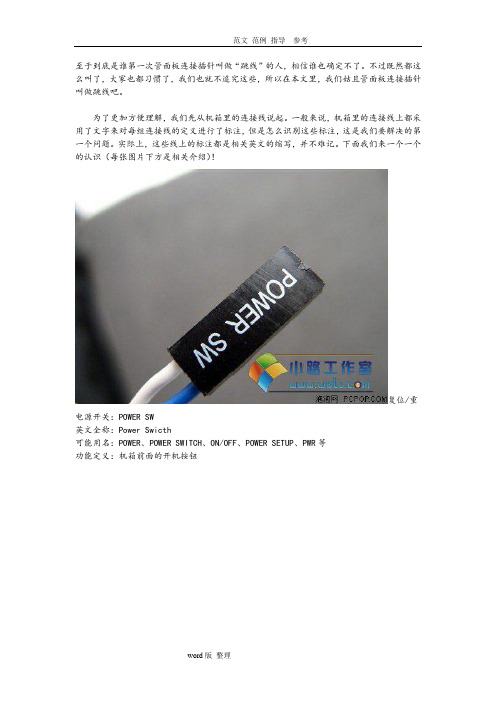

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频??? 看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
下一页我们在来认识主板上的“跳线”。
??? 实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。

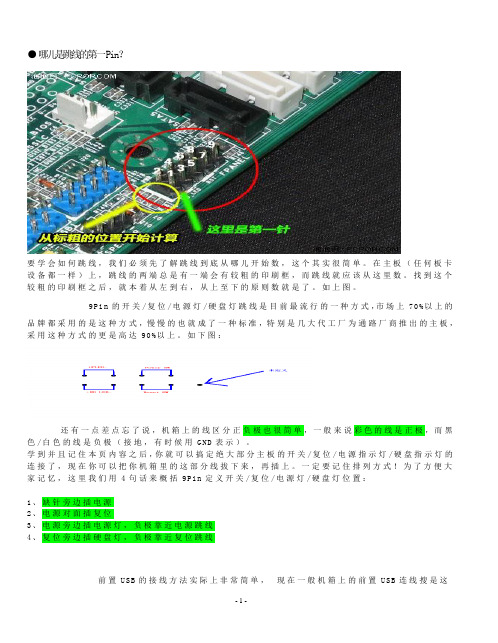

●哪儿是跳线的第一Pin？??? 要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
●9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯??? 9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
9针面板连接跳线示意图??? 上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。
连接的时候只需要按照上面的示意图连接就可以，很简单。
其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。
你能区分这根线的正负极了吗？??? 还有一点差点忘了说，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。
??? 学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。
一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线??? 这么说了，相信你一定记住了！●具有代表性的华硕主板接线方法??? 很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。
??? 上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。
这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
??? 下面我们来找一下这个的规律。
首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。
所以以后看到这种插针的时候，我们首先确定SPeaker的位置。
然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。
剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
●其他无规律主板的接线方式：??? 除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。
大家遇到这样主板的时候，就按照标识来插线就可以了。
??? 看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。
●前置USB??? 前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。
一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。
??? 要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针（如上图），找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。
??? 现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。
如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。
如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。
●前置音频连接方法??? 由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。
那么前置音频到底是不是那么难接呢，我们一起来看一看。
??? 从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。
从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
点击放大??? 上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。
在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。
下面我们来看一下主板上每颗针的定义：1——Mic in/MIC（麦克风输入）???????2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（做声道后置音频输出）??? 在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。
实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。
??? 看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。
首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。
从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。
这么记是不是很简单？很多接线实际上都整合了，不用再为线序烦恼??? 好了，今天我们要说的内容到这里也就告了一个段落了，只要认真的看过本文之后，相信以后都不会被主板上繁杂的跳线所困扰。
当然，还有一些主板上可能有一些其他定义的跳线，比如外接1394接口，这些都有很明显的标志，并且基本上的连线都是整合型的，直接插上就可以，并不难，再这里我们就不对这些用的较少的跳线做太多的讲述。
