全国中考物理真题汇编电压和电阻(精校版)
2021年全国物理中考题分类汇编16—《电压和电阻》(真题解析版)
2021年全国物理中考题分类汇编16—《电压和电阻》一、单选题1.(2021·广西壮族自治区贺州市)以下描述与实际不符的是()A. 15℃时声音在空气中的传播速度是340m/sB. 人的正常体温是38℃C. 初中物理课本宽度约为18cmD. 一节干电池的电压大约是1.5V2.(2021·黑龙江省七台河市)下列电路中电压表测量R2两端电压，且电路连接正确是()A. B.C. D.3.(2021·湖南省郴州市)同学们通过两年的物理学习，相信大家对生活中的许多物理知识都有所了解。
下列描述符合实际的是()A. 一节干电池的电压是3VB. 人的正常体温大约是37℃C. 一名中学生的质量大约是500kgD. 中学生正常步行的速度大约是10m/s4.(2021·四川省广安市)小明同学对一些防疫物品进行了估测，其中最符合实际的是()A. 一张展开的消毒湿巾纸的厚度约为20mmB. 一瓶100mL的医用消毒酒精的质量约为2kgC. 一个常见的成人医用外科口罩的面积约为170cm2D. 一只手持式电子测温枪的正常工作电压为220V5.(2021·湖北省武汉市)利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为L a=L b=12L c=1 2L d，横截面积关系为S a=S b=S c=12S d，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是()A. 选用a和b进行实验，可以探究导体电阻跟导体材料的关系B. 选用c和d进行实验，可以探究导体电阻跟导体长度的关系C. 选用a和c进行实验，可以探究导体电阻跟横截面积的关系D. 选用b和d进行实验，可以探究导体电阻跟导体材料的关系6.(2021·四川省成都市)普通笔记本电脑的电池电压最接近()A. 220VB. 110VC. 20VD. 380V7.(2021·浙江省温州市)用伏安法测电功率时，某电表的指针位置如图所示，其示数为()A. 1.30安B. 0.26安C. 1.30伏D. 0.26伏8.(2021·山东省泰安市)下列电路连接正确的是()A. B.C. D.二、填空题9.(2021·广西壮族自治区贺州市)如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的______ (选填“A”、“C”或“D”)接线柱连接；滑动变阻器是通过改变电阻丝的______ 来改变电阻的大小。

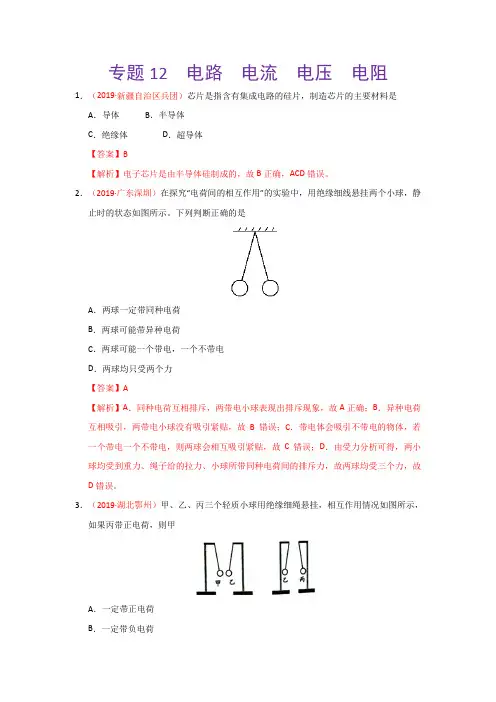

2019年中考真题物理试题分类汇编专题12-电路--电流--电压--电阻(完整版)
B．两球可能带异种电荷
C．两球可能一个带电，一个不带电
D．两球均只受两个力
【答案】A
【解析】A．同种电荷互相排斥，两带电小球表现出排斥现象，故A正确；B．异种电荷互相吸引，两带电小球没有吸引紧贴，故B错误；C．带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴，故C错误；D．由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，故两球均受三个力，故D错误。
18．（2019·湖北鄂州）如图所示，下列电路图中与实物图一致 是
A． B．
C． D．
【答案】A
【解析】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；B、由电路图可知，两灯泡并联，与实物图不符，故B错误；C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端的电压，实物图中电压表测量灯泡L1两端的电压，与实物图不符，故C错误；D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端的电压，与实物图不符，故D错误。
D．两个模块相当于电源，彼此串联
【答案】B
【解析】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确。
13．（2019·四川攀枝花）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是

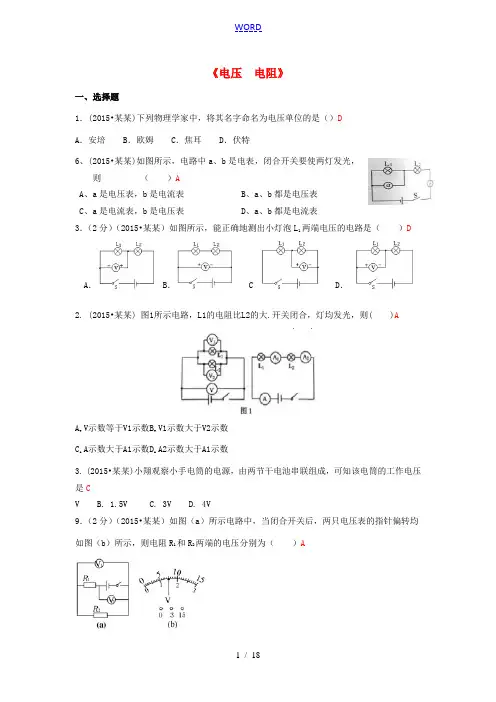

全国中考物理110套试题分类汇编《电压 电阻》-人教版初中九年级全册物理试题
《电压电阻》一、选择题1．(2015•某某)下列物理学家中，将其名字命名为电压单位的是（）DA．安培 B．欧姆 C．焦耳 D．伏特6、(2015•某某)如图所示，电路中a、b是电表，闭合开关要使两灯发光，则（）AA、a是电压表，b是电流表B、a、b都是电压表C、a是电流表，b是电压表D、a、b都是电流表3．（2分）（2015•某某）如图所示，能正确地测出小灯泡L1两端电压的电路是（）DA．B． C D．2. (2015•某某) 图1所示电路，L1的电阻比L2的大.开关闭合，灯均发光，则( )AA.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数3. (2015•某某)小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒的工作电压是CV B. 1.5V C. 3V D. 4V9．（2分）（2015•某某）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）AA．B．C．D．1.5V 6V 10．（2分）（2015•枣庄）为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）DA．电线的温度引起电阻偏大B．电线的材料引起电阻偏大C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大9．（2分）（2015•株洲）一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（）AA．大于RB．等于RC．小于RD．因条件不足，无法判断其变化8、(2015•某某)小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是（）DA．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过他们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等17．(2015•某某)图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为AA．8V 2VB．10V 2VC．2V 8VD．2V 10V15．（2分）（2015•某某）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）BA．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V6．（4分）（2015•内江）下列所举的实验仪器中，能直接测量电阻的实验仪器是（）CA．电流表B．电压表C．多用电表D．电能表14．（2分）（2015•某某）如图是玩具汽车的电路图，以下有关说法中正确的是（）DA．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时两端的电压不相等D．电动机与灯泡是并联的6．（2015·某某中考）在如图所示的电路连接中，下列说法正确的是( )DA．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L 2的电压D．灯泡L1和L2串联，电压表测的是L1的电压8．(2015•某某)如图所示，与实物图一致的电路图是（）B2L 6题图13．（3分）（2015•某某）关于电阻的大小，下列说法正确的是（）DA．电阻的大小只跟导体的长度有关B．电阻的大小只跟导体的温度有关C．常温下，长度越长的导体，电阻越大D．常温下，材料和长度相同的导体，横截面积越小，电阻越大11．（2分）（2015•某某）小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（）CA．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系10. (2015•潍坊)为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW．连接该电热水器时，有四种绝缘铜芯导线供选择,其规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是BA.4mm2B.6mm2C.2D.10mm2导线规格导线横截面积S/mm2 4 6 10安全载流量I/A 28 37 47 689．(2015•某某)下列有关电阻的说法正确的是DA．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关10.(2015•)通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）AA．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大9．（2分）（2015•某某）小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）AA．②③B．③④C．①③ D．①②13. (2015•某某) 小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光。

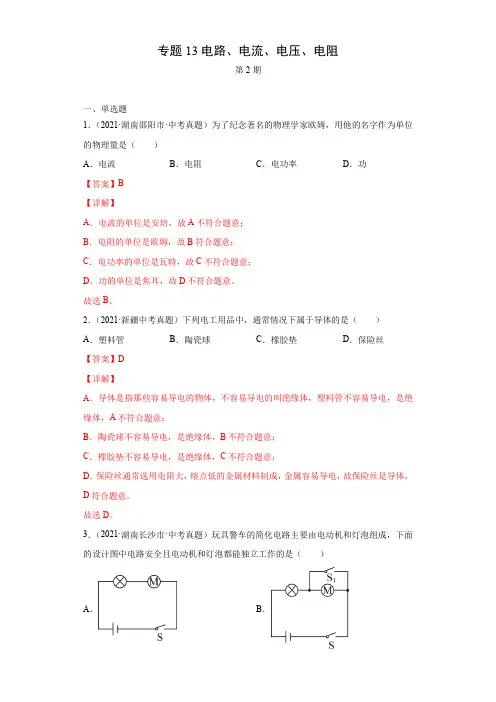

2021年全国中考物理试题真题分项汇编-专题13电路、电流、电压、电阻(含答案与解析)
专题13电路、电流、电压、电阻第2期一、单选题1．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．功【答案】B【详解】A．电流的单位是安培，故A不符合题意；B．电阻的单位是欧姆，故B符合题意；C．电功率的单位是瓦特，故C不符合题意；D．功的单位是焦耳，故D不符合题意。
故选B。
2．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（）A．塑料管B．陶瓷球C．橡胶垫D．保险丝【答案】D【详解】A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是绝缘体，A不符合题意；B．陶瓷球不容易导电，是绝缘体，B不符合题意；C．橡胶垫不容易导电，是绝缘体，C不符合题意；D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D符合题意。
故选D。
3．（2021·湖南长沙市·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（）A．B．C．D．【答案】C【详解】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；B．灯泡不能独立工作，故B不符合题意；C．电动机和灯泡时并联，且安全，故C符合题意；D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
4．（2021·江苏苏州市·中考真题）下列说法中正确的是（）A．汤姆生发现了电子，说明原子是可分的B．用手捏面包，面包的体积变小了，说明分子间有空隙C．摩擦起电使物体产生了电子，带上了正负两种电荷D．超导体的导电性能介于导体和绝缘体之间【答案】A【详解】A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故A正确；B．分子是用肉眼看不到的，用手捏面包，面包的体积变小了，只能说明力可以使物体发生形变，不能说明分子间有空隙，故B错误；C．摩擦起电的实质是电子的转移，不是产生了电子，故C错误；D．超导体是某种材料在温度降低的情况下，电阻为0的现象，半导体的导电性能介于导体和绝缘体之间，故D错误。

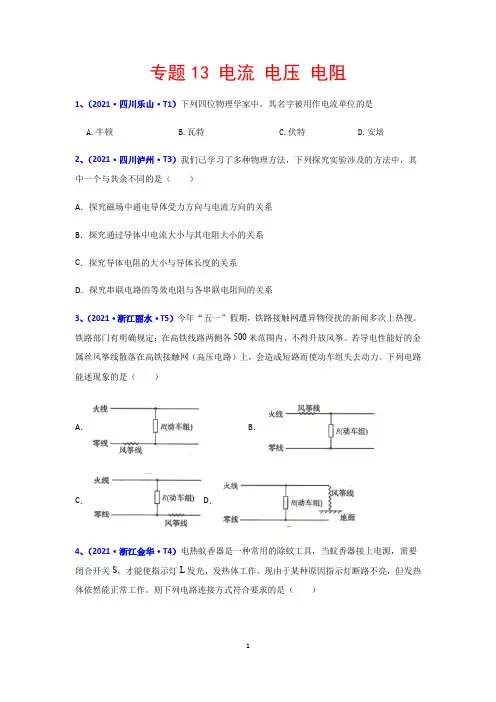

2021年全国中考物理真题分类汇编专题：13 电流 电压 电阻(含解析)
专题13 电流电压电阻1、（2021·四川乐山·T1）下列四位物理学家中，其名字被用作电流单位的是A.牛顿B.瓦特C.伏特D.安培2、（2021·四川泸州·T3）我们已学习了多种物理方法，下列探究实验涉及的方法中，其中一个与其余不同的是（）A．探究磁场中通电导体受力方向与电流方向的关系B．探究通过导体中电流大小与其电阻大小的关系C．探究导体电阻的大小与导体长度的关系D．探究串联电路的等效电阻与各串联电阻间的关系3、（2021·浙江丽水·T5）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。
铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。
若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。
下列电路能述现象的是（）A．B．C．D．4、（2021·浙江金华·T4）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。
现由于某种原因指示灯断路不亮，但发热体依然能正常工作。
则下列电路连接方式符合要求的是（）A．B．C．D．5、（2021·浙江省嘉兴卷·T7）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。
下列分析正确的是（）A．塑料丝与塑料管带异种电荷后吸附在一起B．塑料丝间带同种电荷相互排斥而呈章鱼状C．塑料管经毛皮摩擦得到电子后带正电D．塑料管得到的电子数等于毛皮两次失去的电子总数6、（2021·重庆市B卷·T6）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（）A．B．C．D．7、（2021·江苏连云港·T8）如图所示是一种自动测定油箱内油面高度的装置。

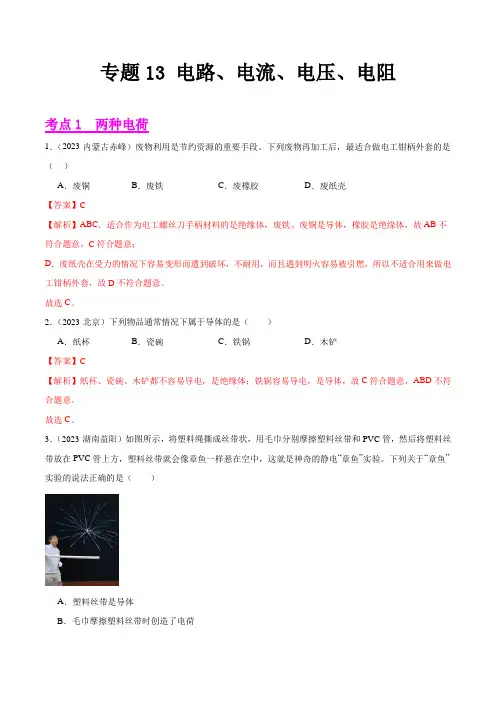

【2023全国各地中考物理真题分类汇编(下)】13 电路、电流、电压、电阻(解析版)
专题13 电路、电流、电压、电阻考点1 两种电荷1．（2023·内蒙古赤峰）废物利用是节约资源的重要手段。
下列废物再加工后，最适合做电工钳柄外套的是（）A．废铜B．废铁C．废橡胶D．废纸壳【答案】C【解析】ABC．适合作为电工螺丝刀手柄材料的是绝缘体，废铁、废铜是导体，橡胶是绝缘体，故AB不符合题意，C符合题意；D．废纸壳在受力的情况下容易变形而遭到破坏，不耐用，而且遇到明火容易被引燃，所以不适合用来做电工钳柄外套，故D不符合题意。
故选C。
2．（2023·北京）下列物品通常情况下属于导体的是（）A．纸杯B．瓷碗C．铁锅D．木铲【答案】C【解析】纸杯、瓷碗、木铲都不容易导电，是绝缘体；铁锅容易导电，是导体，故C符合题意，ABD不符合题意。
故选C。
3．（2023·湖南益阳）如图所示，将塑料绳撕成丝带状，用毛巾分别摩擦塑料丝带和PVC管，然后将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，这就是神奇的静电“章鱼”实验。
下列关于“章鱼”实验的说法正确的是（）A．塑料丝带是导体B．毛巾摩擦塑料丝带时创造了电荷C．摩擦过的塑料丝带和PVC管带上了同种电荷D．摩擦过的塑料丝带和PVC管带上了异种电荷【答案】C【解析】A．塑料丝带是绝缘体，故A错误；B．毛巾摩擦塑料丝带时，发生了带电现象是电子的转移，而不是创造了电荷，故B错误；CD．将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，说明塑料丝带和PVC管发生排斥作用，根据电荷间的相互作用可知，塑料丝带和PVC管带上了同种电荷，故C正确，D错误。
故选C。
4．（2023·湖北恩施）同学们用身边物品做小实验。
要使气球产生如图所示的“魔力”，可以将气球与头发。
气球与头发因为而相互吸引。
【答案】摩擦带有异种电荷【解析】[1][2]将气球与头发摩擦后相互靠近时，气球与头发“吸”在一起，是因为摩擦后的气球与头发带有异种电荷。
2021年中考物理真题全国精选及解析：电压与电阻
2021年中考物理真题全国精选及解析：电压与电阻1. （2021武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a 、b 、c 、d 四根合金丝，长度关系为L a =L b =12c L =12d L ，横截面积关系为S a =S b =S c =12d S ，其中a 、c 、d 均为镍铬合金丝，b 为锰铜合金丝。
将导线P 、Q 分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）A. 选用a 和b 进行实验，可以探究导体电阻跟导体材料的关系B. 选用c 和d 进行实验，可以探究导体电阻跟导体长度的关系C. 选用a 和c 进行实验，可以探究导体电阻跟横截面积的关系D. 选用b 和d 进行实验，可以探究导体电阻跟导体材料的关系 【答案】A【解析】a 、b 、c 、d 四根合金丝，a 、c 、d 均为镍铬合金丝，b 为锰铜合金丝，长度关系为1122a b c d L L L L === 横截面积关系为12a b c d S S S S ===A ．选用a 和b 进行实验，a 和b 长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A 正确；B ．选用c 和d 进行实验，c 和d 长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B 错误；C ．选用a 和c 进行实验，a 和c 长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
2. （2021安徽）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A. R1短路B. R2短路C. R1断路D. R2断路【答案】A【解析】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
九年级物理上册电压 电阻中考真题汇编[解析版]
![九年级物理上册电压 电阻中考真题汇编[解析版]](https://img.taocdn.com/s3/m/fef458ae6bd97f192379e9b7.png)
九年级物理上册电压电阻中考真题汇编[解析版]一、初三物理电压电阻易错压轴题（难）1．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出:I1=0.5A，I2=_______A，I=1A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)．（2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L1处的故障是_____________．小郭小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L1两端电压U1/V L2两端电压U2/V L1:和L2两端总电压U/V第一次测量 1.5 1.53小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L1、L2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的；③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．2．如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图（1）实验中，他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。
