定时溢出中断实验报告
定时器中断方式实验报告
通信 0203 班 王建超 02211272
一．中断初始化及服务程序的编写
5402DSP 中断有两大类，一类是可屏蔽中断：可以用软件来屏蔽或开放的硬件和软件中断。在 5402
中有 INT3 ~INT0(外部中断)，BRINT0,BXINT0(缓冲串行口中断),TRINT,TXINTW（时分多路串行口
void interrupt_init(void)
{
IFR|=0x0ffff;
//清中断标识寄存器
IMR|=0x0002;
//开放外部中断 1
asm(" RSBX INTM ");
//开放所有可屏蔽中断
} C54X 处理中断分为 3 个阶段： 第一阶段：接受终端请求，IFR 中相应的中断标志位置 1 第二阶段：对于软件中断和非屏蔽中断，CPU 立即响应。对于可屏蔽中断，只有满足几 个条件后才能响应：
void set_clock(u16 plldiv); void set_wait_states(void); void init_io_reg(void);
//set system clock mode //set wait state register //initialize CPLD I/O control register
转指令转到相应的中断服务程序，其余的空位用 NOP 填充；未使用的向量直接用 RETE 中
断返回指令返回，是为了防止意外进入未用中断，同样其余的空位用 NOP 填充。
在中断向量表中.sect ".vectors" ；定义的中断向量段，中断向量表即放在此段当中
.ref _c_int00 ；定义 C 语言的初始化入口地址
定时器中断实验报告
实验三运用定时中断方法控制P1口亮灯实验报告一、实验目的1学习内部定时/计数器的使用2学习定时中断处理程序的编程方法二、实验预备知识1.P1口是准双向口，可以定义为输入，也可以定义为输出2.本实验中延时子程序采用指令循环来实现。
3.延时时间的计算：延时时间＝机器周期×指令所需机器周期数×循环次数其中循环次数可以采用多重循环来实现三、实验内容程序如下：一、外部中断选择边沿触发方式控制灯的状态ORG 00HLJMP MAINORG 03HLJMP INTERRUPTORG 30HMAIN: SETB EX0SETB IT0SETB EAMOV A,#00HMOV P1,ASJMP $INTERRUPT: INC AMOV P1,ARETI二、用定时器定时方式控制灯的状态 ORG 0000HLJMP MAINORG 000BHLJMP DISPLAYORG 0030HMAIN:MOV IE,#82HMOV TMOD,#01HMOV P1,#01HMOV TH0,#9EHMOV TL0,#58HMOV R7,#10SETB TR0SJMP$DISPLAY:MOV TH0,#9EHMOV TL0,#58HDJNZ R7,LOOPMOV A,P1RL AMOV P1,AMOV R7,#10LOOP:RETI三、实验心得及体会对于中断的设置用到P3口的第二功能，第一个实验中，我所设置的触发方式为边沿触发，中断输入的管脚应该为P3.2即外部中断0输入，因此给外加脉冲时应该给到P3.2。
第一次因未分清触发所给管脚导致脉冲加入时无反应。
编写中断及初始化程序时，中断地址的开辟要提前在主程序之前给出，以实现执行中断时指针的转移。
做有关定时程序之前要首先弄清楚晶振的大小，以确定一个机器周期的时间，在这次试验中，试验箱所用晶振为6MHZ，一个机器周期的时间为2us，总计数时间可以达到131ms，但是无法满足0.5s的时间要求，所以用R7预置循环次数，显得尤为重要。
c51定时中断实验报告
c51定时中断实验报告本文介绍的是C51定时中断实验，利用这个实验可以更好地理解C51的定时器与中断模块，进一步熟悉C语言的使用。
一、实验目的1.掌握C51单片机的定时器模块和中断模块。
2.熟悉定时器与中断的工作原理。
3.掌握利用中断实现定时功能的方法。
4.掌握如何调试程序，发现和解决程序问题。
二、实验装置硬件：STC89C52微控制器、电源、电路板、电路元件等。
软件：Keil C51集成开发环境。
三、实验原理1.定时器模块C51单片机中的定时器模块包含了3种不同的工作方式：工作模式0、模式1和模式2。
这些工作模式拥有不同的计数器范围和计数方式。
在本实验中，将使用工作模式1，因为它适用于大多数定时需求，并且易于编写程序。
工作模式1基本特点如下：（1）Timer1用两个8位计数器（TH1和TL1）组成，当一个计数器溢出时（从FFH计数到00H），计数值自动重装，同时中断请求位TF1被设置。
（2）计数器TH1可以初始值，TL1需要重新初始计数。
（3）Timer1的计数时钟来源可以是外部时钟源或内部时钟源，一般选择内部时钟源。
（4）TH开头的寄存器和TL开头的寄存器合起来组成16位的Timer1计数器，这个计数器的数值大小为TH1-TH1。
（5）x表示H或L。
用C语言对Timer1进行编程，首先需要完成以下配置：TMOD |= 0x10; // 定时器模式选择，使用模式1，TH0和TL0为一组计数器TH1 = (65536 - 50000) / 256; // 定时器初值设置ET1 = 1; // 打开定时器中断其中，TMOD是用来选择定时器工作模式，可以用对应的数值进行配置；TH1和TL1需要根据需要设置计数器初始值，该初值的计算公式为：计数初值 = (65536 - 计数时间/12)。
ET1为定时器1允许中断的位，EA为总中断允许位，TR1为定时器1工作使能位。
2.中断模块中断是一种实时响应外部事件处理的技术手段，当特定的硬件事件发生时，CPU自动调出相应的中断处理程序来响应事件，处理程序完成任务后返回继续程序运行，从而提高了CPU的效率。
中断及定时器实验报告
一、实验目的1. 理解中断和定时器的基本概念及工作原理。
2. 掌握51单片机中断系统和定时器的配置方法。
3. 学会使用中断和定时器实现特定功能，如延时、计数等。
4. 培养动手实践能力和问题解决能力。
二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。
51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。
定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。
51单片机有两个定时器，即定时器0和定时器1。
定时器可以工作在模式0、模式1、模式2和模式3。
三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。
2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断，实现LED灯闪烁。
3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。
四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。
当按下按键时，LED灯亮；松开按键时，LED灯灭。
2. 定时器中断实验：成功实现了LED灯闪烁。
LED灯每隔一定时间闪烁一次，闪烁频率可调。
3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。
实验报告四中断系统实验
实验报告四中断系统实验实验报告四：中断系统实验一、实验目的本次中断系统实验的主要目的是深入理解计算机中断系统的工作原理和机制，掌握中断的处理过程，以及学会如何在实际编程中有效地运用中断来提高系统的性能和响应能力。
二、实验原理中断是指计算机在执行程序的过程中，当出现某种随机事件或异常情况时，暂停现行程序的执行，转而执行相应的中断处理程序，处理完后再返回原程序继续执行的过程。
中断系统主要由中断源、中断控制器和中断处理程序组成。
中断源可以是外部设备（如键盘、鼠标、打印机等）发送的信号，也可以是内部事件（如定时器溢出、算术运算错误等）产生的条件。
中断控制器负责对多个中断源进行优先级管理和分配，确定哪个中断请求能够被响应。
中断处理程序则是用于处理具体中断事件的一段代码。
在中断处理过程中，计算机需要保存当前程序的上下文（包括程序计数器、寄存器等），以便在中断处理完成后能够正确地恢复原程序的执行。
同时，中断处理程序需要尽快完成处理任务，以减少对系统性能的影响。
三、实验设备与环境本次实验使用的设备包括一台计算机、开发板以及相应的编程软件。
开发板上集成了中断控制器和相关的外部设备接口，以便进行中断实验的操作和观察。
编程软件采用了常见的集成开发环境（IDE），如 Keil、IAR 等，用于编写和调试中断处理程序。
四、实验步骤1、硬件连接首先，将开发板与计算机通过数据线连接，并确保连接稳定。
然后，根据实验要求，将外部设备（如按键、传感器等）正确连接到开发板的相应接口上。
2、软件开发（1）在编程软件中创建一个新的项目，并选择适合开发板的芯片型号。
（2）配置中断控制器的相关参数，如中断优先级、触发方式等。
（3）编写中断处理程序，在程序中实现对中断事件的具体处理逻辑。
例如，当按键被按下时，控制 LED 灯的亮灭；当传感器检测到特定值时，进行数据采集和处理。
（4）编写主程序，在主程序中初始化系统，并开启中断功能。
3、编译与下载完成程序编写后，对代码进行编译，确保没有语法错误和逻辑错误。

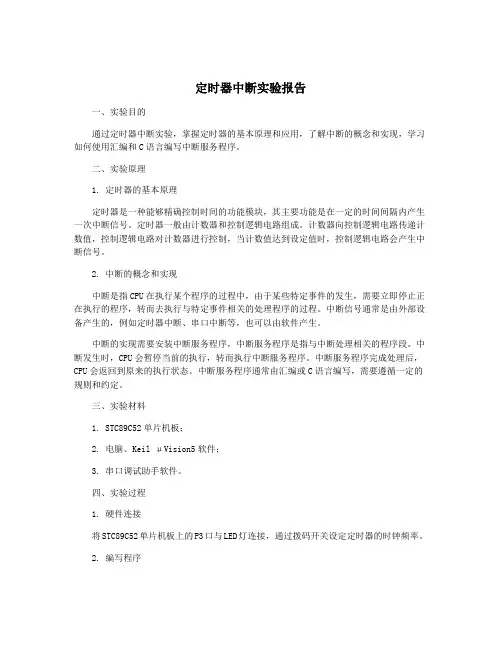

定时器中断实验报告
定时器中断实验报告一、实验目的通过定时器中断实验，掌握定时器的基本原理和应用，了解中断的概念和实现，学习如何使用汇编和C语言编写中断服务程序。
二、实验原理1. 定时器的基本原理定时器是一种能够精确控制时间的功能模块，其主要功能是在一定的时间间隔内产生一次中断信号。
定时器一般由计数器和控制逻辑电路组成。
计数器向控制逻辑电路传递计数值，控制逻辑电路对计数器进行控制，当计数值达到设定值时，控制逻辑电路会产生中断信号。
2. 中断的概念和实现中断是指CPU在执行某个程序的过程中，由于某些特定事件的发生，需要立即停止正在执行的程序，转而去执行与特定事件相关的处理程序的过程。
中断信号通常是由外部设备产生的，例如定时器中断、串口中断等，也可以由软件产生。
中断的实现需要安装中断服务程序，中断服务程序是指与中断处理相关的程序段。
中断发生时，CPU会暂停当前的执行，转而执行中断服务程序。
中断服务程序完成处理后，CPU会返回到原来的执行状态。
中断服务程序通常由汇编或C语言编写，需要遵循一定的规则和约定。
三、实验材料1. STC89C52单片机板；2. 电脑、Keil μVision5软件；3. 串口调试助手软件。
四、实验过程1. 硬件连接将STC89C52单片机板上的P3口与LED灯连接，通过拨码开关设定定时器的时钟频率。
2. 编写程序在Keil μVision5软件中编写程序，在程序中设置定时器的时钟频率和中断周期。
在中断服务程序中控制LED灯的闪烁。
3. 烧录程序将编写好的程序烧录到STC89C52单片机板中。
4. 测试启动单片机板，观察LED灯是否按照预定的周期闪烁。
通过串口调试助手软件，可以实时观察定时器中断的触发情况。
五、实验结果经过测试，程序能够正常运行，LED灯按照预定的周期闪烁，定时器中断触发正常，符合预期要求。
六、实验总结通过本次实验，我掌握了定时器的基本原理和应用，了解了中断的概念和实现，学习了如何使用汇编和C语言编写中断服务程序。
实现中断功能_实验报告(3篇)
第1篇一、实验目的1. 理解中断的概念和作用。
2. 掌握单片机中断系统的基本原理和配置方法。
3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。
4. 通过实验加深对中断系统在实际应用中的理解。
二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。
单片机的中断系统主要包括外部中断和定时器中断两种类型。
三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。
（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。
b. 配置外部中断源，设置中断优先级。
c. 编写外部中断服务程序，实现LED灯的闪烁。
d. 在Proteus中搭建实验电路，并进行仿真测试。
（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。
2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。
（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。
b. 配置定时器工作模式，设置定时时间。
c. 编写定时器中断服务程序，实现LED灯的闪烁。
d. 在Proteus中搭建实验电路，并进行仿真测试。
（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。
五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。
在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。
这表明外部中断可以有效地响应外部事件，并执行相应的操作。
2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。
定时计数器和中断系统的综合应用实验报告收获与体会
定时计数器和中断系统的综合应用实验报告收获与体会这是一个比较开放性的问题，我尝试给出一个比较全面的回答，希望能够帮到你。
一、实验目的通过对定时计数器和中断系统的综合应用实验，掌握以下技能：1. 掌握定时计数器和中断系统的原理及其在嵌入式系统中的应用。
2. 熟悉51单片机中定时器的使用方法。
3. 熟悉51单片机中中断系统的使用方法。
4. 熟悉C语言中的定时器和中断编程。
二、实验内容1. 实验原理定时计数器是嵌入式系统中非常重要的一个部分，它可以周期性的计时，通过计数值的比较输出指定的脉冲信号。
51单片机中的定时器有4个，分别为Timer0、Timer1、Timer2、Timer3。
不同的定时器有不同的计数器位数和工作模式，可以根据应用场景进行选择。
中断系统是嵌入式系统中另一个非常重要的部分，可以在特定的条件下自动触发，优先处理中断事件。
在51单片机中，中断分为外部中断和定时器中断。
通过中断系统，可以高效地实现对各种外部事件的实时响应。
2. 实验步骤本实验分为两个阶段，第一阶段设计一个定时计数器程序，通过P1口的LED灯输出定时器的计数值，第二阶段在第一阶段的基础上，结合中断系统，设计一个定时器中断程序，通过P0口的LED灯输出中断事件的计数值。
第一阶段：（1）配置定时器，设置定时器的工作模式和计数器初值。
（2）在定时器的中断处理函数中，实现计数器值的输出。
（3）通过P1口连接LED灯，输出计数器值。
第二阶段：（1）配置定时器和中断系统，设置定时器的工作模式和计数器初值，以及中断的优先级和中断处理函数。
（2）在中断处理函数中，实现计数器值的输出和中断事件计数值的计算。
（3）通过P0口连接LED灯，输出中断事件的计数值。
三、实验结果通过实验，我掌握了51单片机中定时计数器和中断系统的使用方法，熟悉了C语言中的定时器和中断编程。
在第一阶段的实验中，我成功地输出了定时器的计数值，通过LED灯显示在P1口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州大学实验报告
院、系年级专业姓名学号
课程名称成绩
指导教师同组实验者实验日期
实验名称：定时溢出中断实验
一．实验目的
通过该实验，进一步熟悉嵌入式开发系统环境、汇编和语言以及调试方式；复习串口的相关原理和编程方法；理解用定时器实现计数与定时的工作原理以及实现方法；理解课本中的程序代码。
二．实验内容
编制一个利用定时器中断计数的程序。
要求秒钟中断一次，计数加，该计数范围为从到，超过又重新计数，每次的数字通过接在～上的八个小灯动态显示，小灯亮，表示该位为“”；小灯暗，表示该位为“”。
三．实验过程
（一）基本原理
定时器的核心是一个不断加的位计数寄存器，该计数器的时钟频率由外部晶振时钟或总线时钟经过分频因子分频得到，在定时器内部有个控制和状态寄存器，通过对它某些位的设置，可以确定在多少时间后计数器加。
在定时器内部有个预置寄存器，当计数器的值等于预置寄存器的值时，称为计数器溢出。
当计数器溢出时，计数器的值被赋，同时将计数器溢出标志等状态置于控制和状态寄存器中。
通过对控制和状态寄存器某些位的设置，可以决定在计数器溢出时，是否允许中断，利用这个中断，可以编写中断程序，实现计数与定时等功能。
四．编程
（一）流程图
图定时器计时流程图
（二）所用寄存器名称及其所用的位
状态和控制寄存器（，）
计数寄存器（，、）
这是一个位寄存器，分为高位和低位，每一个计数周期值加一。
预置寄存器（，、）
这是一个位寄存器，分为高位和低位，当计数寄存器中的值达到预置寄存器的值时发生中断。
（三）主要代码段。
