实验3 外部中断实验报告
单片机外部中断实验报告

实验三外部中断实验报告班级:学号:姓名:教师:一、实验目的1、掌握单片机外部中断的原理及过程。
2、掌握单片机外部中断程序的设计方法。
3、掌握单片机外部中断时中断方式的选择方法。
二、实验内容如下图所示,P3.2设为输入,P2设为输出位,连有8个发光二极管D1~D8。
每当发生外部中断时,发光二极管以向下流水灯的方式点亮。
分别选择边沿触发外部中断放是和电平触发外部中断方式两种。
三、编程提示1、P3口是8位准双向口,具有双重功能:第一功能和P1口一样,作为输入输出口,也有字节操作和位操作两种方式,每一位可分别定义为输入或输出;第二功能定义如下:P3.0 RXD 串行输入口P3.1 TXD 串行输出口P3.2 INT0 外部中断0请求输入线P3.3 INT1 外部中断1请求输入线P3.4 T0定时器/计数器T0外部计数器脉冲输入线P3.5 T1定时器/计数器T1外部计数器脉冲输入线P3.6 WR外部数据存贮器写脉冲输出线P3.7 RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址:外部中断0 03H定时器/计数器T1溢出中断0BH外部中断1 13H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE:EA ES ET1 EX1 ET0 EX0(1)外部中断源允许中断(中断0:EX0=1;中断1:EX1=1)。
(2)CPU开中断(EA=1)。
(3)外部中断方式CPU发出中断申请。
4、外部中断方式的选择控制TCON:TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0IT0是选择文字则外部中断0请求(INT0)边沿触发方式或电平触发方式的控制位。
前一方式IT0=1,后一方式IT0=0。
IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。
前一方式IT1=1,后一方式IT1=0。
当8031复位后,TCON被清0。
5、外部中断电路负脉冲作为中断请求信号时,为了保证中断的唯一性,必须加上消除开关抖动的电路或者去抖动延时程序,保证每次只产生单脉冲,构成边沿触发方式外部中断电路。
【免费下载】单片机外部中断实验报告

P3.3 设为电平触发方式,连接外部 RS 触发器硬件去抖动的开关,编程使每次
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内 纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
单片机外部中断实验报告

单片机外部中断实验报告实验三外部中断实验报告班级:学号:姓名:教师:一、实验LI的1、掌握单片机外部中断的原理及过程。
2、掌握单片机外部中断程序的设计方法。
3、掌握单片机外部中断时中断方式的选择方法。
二、实验内容如下图所示,P3.2设为输入,P2设为输出位,连有8个发光二极管DPD8O每当发生外部中断时,发光二极管以向下流水灯的方式点亮。
分别选择边沿触发外部中断放是和电平触发外部中断方式两种。
三、编程提示1、P3 口是8位准双向口,具有双重功能:第一功能和P1 口一样,作为输入输出口,也有字节操作和位操作两种方式,每一位可分别定义为输入或输出;第二功能定义如下:P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址:外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE:EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0: EX0=l;中断1: EXl=l)o(2)CPU 开中断(EA二1)。
(3)外部中断方式CPU发出中断申请。
4、外部中断方式的选择控制TCOX:TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。
前一方式IT0二1,后一方式IT0二0。
IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。
前一方式IT1=1,后一方式ITl=0o当8031复位后,TCON被清0。
5、外部中断电路负脉冲作为中断请求信号时,为了保证中断的唯一性,必须加上消除开关抖动的电路或者去抖动延时程序,保证每次只产生单脉冲,构成边沿触发方式外部中断电路。
stm32外部中断实验报告-STM32实例外部中断实验

stm32外部中断实验报告_STM32实例外部中断实验上⼀篇⽂章我们介绍了 STM32F10x 的中断,这次我们就来学习下外部中断。
本⽂中要实现的功能与按键实验⼀样,即通过按键控制LED,只不过这⾥采⽤外部中断⽅式进⾏控制。
学习时可以参考《STM32F10x 中⽂参考⼿册》-9 中断和事件章节。
外部中断介绍EXTI 简介STM32F10x 外部中断/事件控制器(EXTI)包含多达 20 个⽤于产⽣事件/中断请求的边沿检测器。
EXTI 的每根输⼊线都可单独进⾏配置,以选择类型(中断或事件)和相应的触发事件(上升沿触发、下降沿触发或边沿触发),还可独⽴地被屏蔽。
EXTI 结构框图EXTI 框图包含了 EXTI 最核⼼内容,掌握了此框图,对 EXTI 就有⼀个全局的把握,在编程的时候思路就⾮常清晰。
从图中可以看到,有很多信号线上都有标号 9 样的“20”字样,这个表⽰在控制器内部类似的信号线路有 20 个,这与 STM32F10x 的 EXTI 总共有20 个中断/事件线是吻合的。
因此我们只需要理解其中⼀个的原理,其他的 19个线路原理都是⼀样的。
EXTI 分为两⼤部分功能,⼀个产⽣中断,另⼀个产⽣事件,这两个功能从硬件上就有所差别,这个在框图中也有体现。
从图中标号 3 的位置处就分出了两条线路,⼀条是 3-4-5 ⽤于产⽣中断,另⼀条是 3-6-7-8⽤于产⽣事件。
下⾯我们就来介绍下这两条线路:(1)⾸先看下产⽣中断的这条线路(1-2-3-4-5)1.标号 1 为输⼊线,EXTI 控制器有 20 个中断/事件输⼊线,这些输⼊线可以通过寄存器设置为任意⼀个 GPIO,也可以是⼀些外设的事件,这部分内容我们会在后⾯专门讲解。
输⼊线⼀般是存在电平变化的信号。
2.边沿检测电路,EXTI 可以对触发⽅式进⾏选择,通过上升沿触发选择寄存器和下降沿触发选择寄存器对应位的设置来控制信号触发。
边沿检测电路以输⼊线作为信号输⼊端,如果检测到有边沿跳变就输出有效信号 1 给红⾊框 3 电路,否则输出⽆效信号 0。

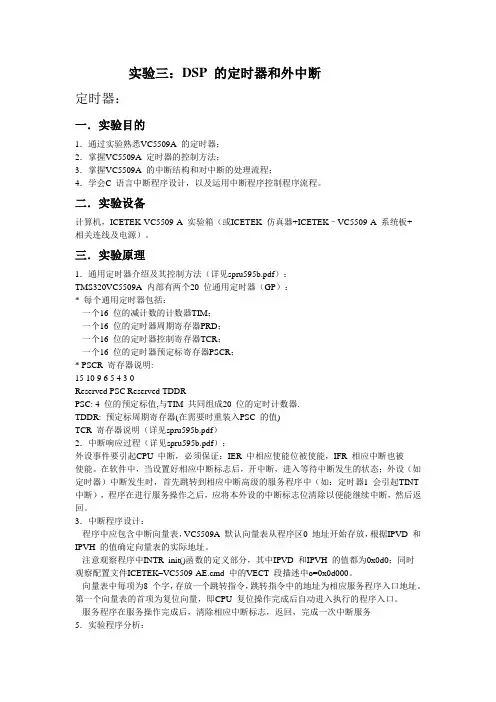

DSP 的定时器和外中断实验报告

③准备执行中断服务程序。
-完成当前正在执行的指令;将进入流水线但还未解码的指令清除。
-自动保存若干寄存器的值到数据堆栈和系统堆栈。
-取得用户定义的中断向量表中当前中断向量,中断向量指向中断服务程序入口。
④执行中断服务程序。中断服务程序包含中断返回指令,这样返回时可以出栈以前保存的
关键寄存器数据,从而恢复中断服务程序执行前的现场。
-使用定时器和中断服务程序可以完成许多需要定时完成的任务,比如DSP定时启动A/D转
换,日常生活中的计时器计数、空调的定时启动和关闭等。
-在调试程序时,有时需要指示程序工作的状态,可以利用指示灯的闪烁来达到,指示灯灵活
的闪烁方式可表达多种状态信息。
外部中断:
一.实验目的
1.通过实验熟悉VC5509A的中断响应过程。
-注意观察程序中INTR_init()函数的定义部分,其中IPVD和IPVH的值都为0x0d0;同时
观察配置文件ICETEK–VC5509-AE.cmd中的VECT段描述中o=0x0d000。
-向量表中每项为8个字,存放一个跳转指令,跳转指令中的地址为相应服务程序入口地址。
第一个向量表的首项为复位向量,即CPU复位操作完成后自动进入执行的程序入口。
{
nCount=0;
nCount=*(int *)0x10000;
asm(" nop ");
PLL_Init(20);
SDRAM_init();
INTR_init();
InitMcBSP();
InitCTR();
CTRLR=0xc8;//使能IO
//CTRCLKEY=0;
while ( 1 )
{
单片机中断控制实验

实验三中断控制实验
1、实验目的
⑴学习51单片机的中断控制原理。
⑵学习51单片机的外部中断的编程方法。
⑶学习数据的堆栈操作原理和编程方法。
2、实验任务
图1外部中断控制接口电路原理图
实验任务是:在图1中,P2连接8个LED、第12脚(即INT0引脚)连接一个10kΩ的上拉电阻,让该引脚保持为High,另外再连接一个按钮开关(1NT0)。
当主程序正常执行时,P2所连接的8个LED将闪烁。
若按INT0按钮开关,则进入中断状态,P2所连接的8个LED将变成单灯左移,而左移3圈(从最左边到最右边为1圈)后,恢复中断前的状态,程序将继续执行8灯闪烁的功能。
3、实验内容
⑴编制完成实验任务的程序。
⑵绘制实验任务的原理图。
⑶结合硬件原理图,仿真调试程序,记录实验数据和现象。
4、实验预习要求
⑴认真阅读本实验指导书,领会实验目的的要求和实验内容。
⑵复习教材中有关内容。
⑶了解51单片机的中断控制原理。
⑷了解与51单片机的中断控制相关的寄存器的用法。
⑸了解51单片机的各中断源的中断服务子程序的入口地址。
⑹根据实验内容编好各项源程序,为实验做好软件准备。
5、思考题
⑴说明针对外部输入,查询法和中断法有何区别?
⑵若把一个按钮开关改到INT1引脚,实现同样的任务,实验程序应该如何修改,请写出修改后的程序。
6、实验报告要求
⑴写出所编写的程序,需加注释。
⑵写出思考题的答案。
外部中断实验

外部中断实验外部中断实验一、实验目的1掌握外部中断技术的基本使用方法2掌握中断处理程序的编写方法二、实验说明1、外部中断的初始化设置共有三项内容:中断总允许即EA=1,外部中断允许即EXi=1(i=0或1),中断方式设置。
中断方式设置一般有两种方式:电平方式和脉冲方式,本实验选用后者,其前一次为高电平后一次为低电平时为有效中断请求。
因此高电平状态和低电平状态至少维持一个周期,中断请求信号由引脚INT0(P3.2)和INT1(P3.1)引入,本实验由INT0(P3.2)引入。
2、中断服务的关键:a、保护进入中断时的状态。
堆栈有保护断点和保护现场的功能使用PUSH指令,在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。
b、必须在中断服务程序中设定是否允许中断重入,即设置EX0位。
c、用POP指令恢复中断时的现场。
3、中断控制原理:中断控制是提供给用户使用的中断控制手段。
实际上就是控制一些寄存器,51系列用于此目的的控制寄存器有四个:TCON 、IE 、SCON 及IP。
4、中断响应的过程:首先中断采样然后中断查询最后中断响应。
采样是中断处理的第一步,对于本实验的脉冲方式的中断请求,若在两个相邻周期采样先高电平后低电平则中断请求有效,IE0或IE1置“1”;否则继续为“0”。
所谓查询就是由CPU测试TCON和SCON中各标志位的状态以确定有没有中断请求发生以及是那一个中断请求。
中断响应就是对中断请求的接受,是在中断查询之后进行的,当查询到有效的中断请求后就响应一次中断。
INT0端接单次脉冲发生器。
P1.0接LED灯,以查看信号反转。
三、实验内容及步骤1、使用单片机最小应用系统1模块,P1.0接发光二极管,INTO 接单次脉冲输出端。
2、安装好仿真器,用串行数据通信线连接计算机与仿真器,把仿真头插到模块的单片机插座中,打开模块电源,打开仿真器电源。
3、启动计算机,打开Keil仿真软件,进入仿真环境。
实验三定时器及外部中断实验

实验三定时器及外部中断实验一、实验目的1)熟悉VC5416的定时器工作原理。
2)掌握VC5416定时器的编程控制方法。
3)学会使用定时器的中断方式来控制程序执行方法。
4)掌握外部中断的编程控制方法,理解DSP对于中断的响应的过程。
5)了解并学习混合编程的实现方法。
二、实验设备1)计算机一套,DSP硬件仿真器一台,实验箱一台。
2)CCS4.1-CCS5.5软件版本。
3)源程序及链接命令文件见:D:\ EXPER\EXP3目录下的.asm 、.cmd、.C 和.lib文件。
三、实验步骤(一)、连接仿真器,将仿真器插接到C5416的JTAG接口上,另一头插接到电脑的USB接口上,因为仿真器是金属外壳,容易和箱子内部的电路触碰造成短路,从而对实验箱造成损坏,这个要特别注意,也不允许在机箱打开电源情况下插拔仿真器。
(二)、实验箱配置及连线:C5416DSP核心板上的SW1的1-6的开始设置为off off off off on on(上电后工做于1/2分频器方式,其它实验也按照此设置不变,我试验过改为PLL*2方式仿真器就连接不上了),SW2设置为on on on on。
将DSP核心板所在试验箱引脚连线区的BCANRX(C54的XF)引脚,与指示灯连线区LAMP的L1连接起来,这样就可以通过XF控制这个L1这个方光管的亮灭了。
将DSP核心板所在试验箱引脚连线区的INT0(C54的外部中断0输入)引脚与单脉冲按键PAULSE的P-(按下输出负脉冲)连接起来,这样按下按键时,就会给DSP的INT0中断引脚发送一个负脉冲。
连线照片见程序目录中的图片文件。
(二)、打开实验箱电源开关。
(三)、使用给定的文件,按照实验一的步骤建立实验项目,例如工作区目录为D:\ exp3 中建立一个exp3的实验项目,添加所有的给定的文件。
(四)、仿真调试方法1、通过菜单Project- Build All 对项目进行编译和链接,如下:如果有错误会出现在problem 窗口中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验三定时中断实验
一、实验目的
1、掌握51单片机外部中断的应用。
2、掌握中断函数的写法。
3、掌握定时器的定时方法。
4、掌握LED数码管的显示。
二、实验内容
1、用外部中断0测量负跳变信号的累计数,同时在LED数码管上显示出来。
2、用外部中断改变流水灯的方式。
3、用定时器T1的方式2控制两个LED以不同周期闪烁。
使用定时器T1的方式2来控制P0、0、P0、1引脚的两个LED分别以1s与2s的周期闪烁。
三、实验仿真硬件图
在Proteus软件中建立如下图所示仿真模型并保存。
1、用外部中断0测量负跳变信号的累计数,同时在LED数码管上显示出来(用中断方式做计数器)。
2、用外部中断改变流水灯的方式。
中断前:开始时,P0、0~P0、7的8个灯依次点亮。
外部中断0:P0、0~P0、7的左右4个灯闪烁亮8次
外部中断1: P0、0~P0、7的8个灯间隔闪烁8次
改变中断优先级与保护现场,观察运行结果
四、编程提示
外部中断0请求
______
INT,由P3、2管脚输入,通过IT0位来决定就是低电平有效还就是下
降沿有效。
一旦输入信号有效,即向CPU申请中断,并建立IE0中断标志。
以外部中断0为例,开放中断源采用以下语句:
EA=1; //开放中断总允许位
EX0=1; //开放外部中断0允许位
IT0=1; //置外部中断为边沿(下边沿)触发方式中断函数结构如下:
void int_0() interrupt 0 // interrupt 0表示该函数为中断类型号0的中断函数{
}
同级自然优先级:
外部中断0→定时器T0中断→外部中断1→定时器T1中断→串行口中断。
中断优先级别的设定:
实验二要求:
初始状态为P0、0~P0、7的8个LED显示灯依次循环点亮;外部中断0服务程序为8个LED灯,左4个,右4个闪烁8次,外部中断1服务程序8个LED灯,间隔闪烁8次。
⑴设定外部中断0为高优先级,先执行外部1中断,过程中用外部0中断来将其中断,反之不行。
注意保护现场。
⑵设定外部中断1为高优先级,先执行外部0中断,过程中用外部1中断来将其中断,反之不行。
注意保护现场。
实验三(调试下列程序,在错误行后面注明错误及改正方法):
#include <reg51、h>
#define uchar unsigned char;
sbit D0=P1^0;
sbit D1=P1^1;
uchar a,b;
void main()
{
EA=1;
ET1=1;
TMOD=0x20;
TL1=6;
TR0=1;
a=0;
b=0;
while(1)
;
}
void t1() interrupt 1 {
a++;
b++;
if(a=1000)
{
D0=~D0
a=0;
}
if(b=4000)
{
D1=~D1;
b=0;
}
写出源程序,并注释
实验报告格式
实验三定时中断实验
学院: 专业: 年级: 实验时间:
姓名: 学号: 指导教师:
一、实验目的
1、掌握51单片机外部中断的应用。
2、掌握中断函数的写法。
3、掌握中断优先级别的使用。
4、掌握LED数码管的显示。
二、实验内容
1、用外部中断0测量负跳变信号的累计数,同时在LED数码管上显示出来。
2、用外部中断改变流水灯的方式。
三、电路图(贴Protues仿真图)
四、程序与注释
1)程序1
2)程序2
3)程序3
六、简答题
1)电平触发与下降沿触发在程序中如何设置?
2)如何设置INT1为优先级?何谓优先?
3)中断服务函数的interrupt后面的数字表示什么?
七、体会。
