欧姆定律计算题专题训练(经典、全面、附答案)
中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

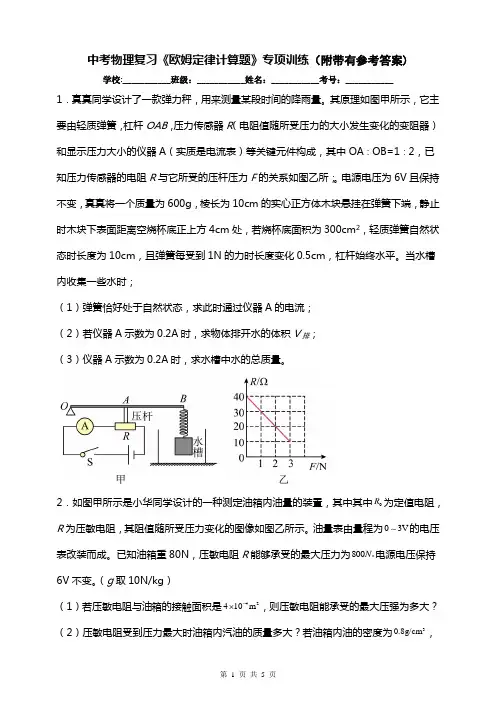

中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。
其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。
电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。
当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。
2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。
油量表由量程为03V 的电压表改装而成。
已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。
电源电压保持6V 不变。
（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。
3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。
欧姆定律练习题(含答案)经典全
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
欧姆定律计算题(典型--带答案)
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。
欧姆定律计算练习题(附答案)

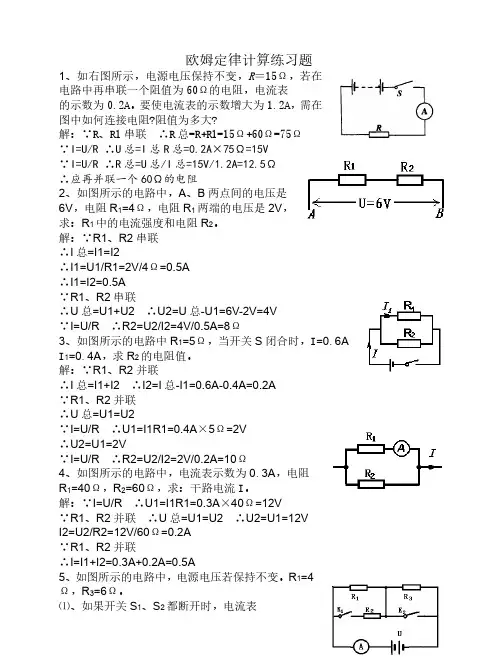

欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联一个阻值为60Ω的电阻，电流表的示数为0.2A。
要使电流表的示数增大为1.2A，需在图中如何连接电阻?阻值为多大?解：∵R、R1串联∴R总=R+R1=15Ω+60Ω=75Ω∵I=U/R ∴U总=I总R总=0.2A×75Ω=15V∵I=U/R ∴R总=U总/I总=15V/1.2A=12.5Ω∴应再并联一个60Ω的电阻2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
解：∵R1、R2串联∴I总=I1=I2∴I1=U1/R1=2V/4Ω=0.5A∴I1=I2=0.5A∵R1、R2串联∴U总=U1+U2 ∴U2=U总-U1=6V-2V=4V∵I=U/R ∴R2=U2/I2=4V/0.5A=8Ω3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A I1=0.4A，求R2的电阻值。
解：∵R1、R2并联∴I总=I1+I2 ∴I2=I总-I1=0.6A-0.4A=0.2A∵R1、R2并联∴U总=U1=U2∵I=U/R ∴U1=I1R1=0.4A×5Ω=2V∴U2=U1=2V∵I=U/R ∴R2=U2/I2=2V/0.2A=10Ω4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
解：∵I=U/R ∴U1=I1R1=0.3A×40Ω=12V∵R1、R2并联∴U总=U1=U2 ∴U2=U1=12VI2=U2/R2=12V/60Ω=0.2A∵R1、R2并联∴I=I1+I2=0.3A+0.2A=0.5A5、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？（1）解：∵R1、R3串联∴R总=R1+R3=4Ω+6Ω=10Ω∵I=U/R ∴U总=I总R总=0.6A×10Ω=6V（2）解：∵I=U/R ∴R2=U总/I总=6V/2A=3Ω6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
(完整版)欧姆定律计算题(典型--带答案)

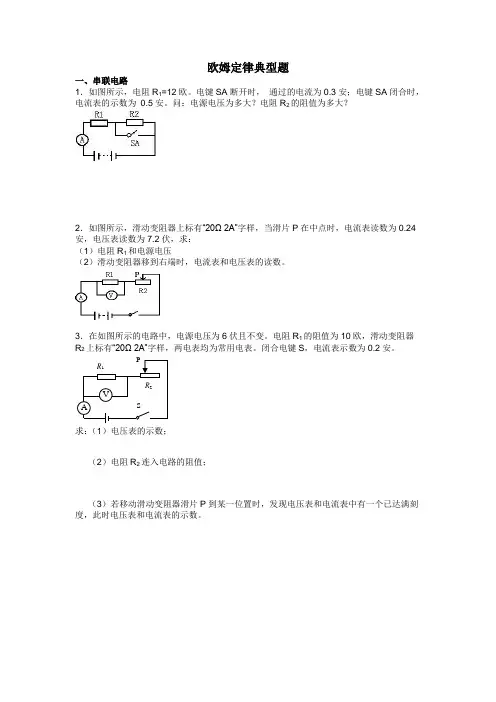

欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S ，电流表示数为0.2安。
求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
R 1SR 2 P V A二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安,⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
完整版)欧姆定律练习题30道

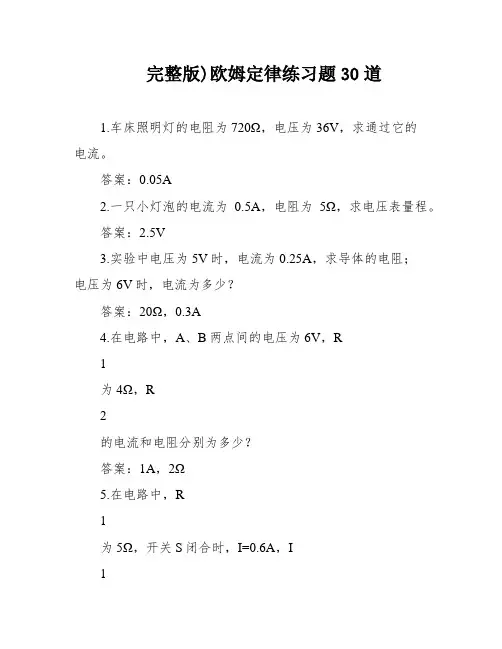

完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。
答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。
答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。
答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。
答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。
答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。
2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。
答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。
3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。
答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。
4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。
答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。
欧姆定律计算题典型带答案
欧姆定律典型题一、串联电路1．如图所示,电阻R 1=12欧;电键SA 断开时, 通过的电流为安；电键SA 闭合时,电流表的示数为 安;问：电源电压为多大 电阻R 2的阻值为多大2．如图所示,滑动变阻器上标有“20Ω 2A”字样,当滑片P 在中点时,电流表读数为安,电压表读数为伏,求：1电阻R 1和电源电压2滑动变阻器移到右端时,电流表和电压表的读数;3．在如图所示的电路中,电源电压为6伏且不变;电阻R 1的阻值为10欧,滑动变阻器R 2上标有“20Ω 2A”字样,两电表均为常用电表;闭合电键S,电流表示数为安;求：1电压表的示数；（2）电阻R 2连入电路的阻值；3若移动滑动变阻器滑片P 到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数;R 1SR 2 P V A二、并联电路1、两个灯泡并联在电路中,电源电压为12伏特,总电阻为欧姆,灯泡L1的电阻为10欧姆,求：1泡L2的电阻2灯泡L1和L2中通过的电流3干路电流2、如图26伏, 电流表的示数为1A； K闭合时,电流表的读数为安,⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器,正常工作时的电流为安,现要把它接入到电流为安的电路中,应怎样连接一个多大的电阻4．三、取值范围1、如图5所示的电路中,电流表使用量程,电压表使用15V量程,电源电压为36V,R1为定值电阻,R2为滑动变阻器,当R2接入电路的电阻是24Ω时,电流表的示数是,现通过调节R2来改的电流,但必须保证电流表不超过其量程,问：变通过R11R1的阻值是多大2R2接入电路的阻值最小不能小于多少3R2取最小值时,电压表的读数是多大2、如右图所示的电路中,R1=5Ω,滑动变阻器的规格为“1A、20Ω”,电源电压为并保持不变;电流表量程为0~,电压表的量程为0~3V;求：①为保护电表,则滑动变阻器的变化范围为多少②当滑动变阻器R2为8Ω时,电流表、电压表的示数分别为多少四、电路变化题1、如图2所示的电路中,电源电压是12V且保持不变,R1=R3=4Ω, R2＝6Ω.试求：1当开关S1、S2断开时,电流表和电压表示数各是多少2当开关S1、S2均闭合时,电流表和电压表示数各是多少图22、如图所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为；当开关S1、S2都闭合时,电流表的示数为;则电阻R1与R2的比值为3、3．如图甲所示电路,滑动变阻器的最大阻值为R1=40Ω,电源电压及灯L的电阻保持不变;当S1、S2均闭合且滑片滑到b端时,电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时,电流表A1的示数为,求：1电源的电压；2R2的电阻；3灯L的电阻；五、方程解题1．如图所示,设电源电压保持不变,R0=10 ;当闭合开关S,滑动变阻器的滑片P在中点C时,电流表的示数为,移动滑片P至b端时,电流表的示数为．则电源电压U与滑动变阻器的最大阻值R分别为都少2．2、如图所示, R 1=30欧姆, 滑动变阻器的滑片P 在中点时, 伏特表的示数为3伏, 滑片P 在b 端时, 伏特表的示数为伏,•求电源电压和滑动变阻器的阻值3、3、如图6所示电路中,已知R R R 1232023==Ω，,当开关S 接触点1时,电压表示数为5V,当开关S 接触点2时,电压表示数为6V,求电源电压U 和R R 23、的阻值各多大;滑动变阻器专项1、如图所示,R 为一个滑动变阻器,其阻值范围是0~50Ω,若电压的示数为,电流表的示数为,R 1=1Ω,电源电压U=12V,1则R 22如果电压表的量程为0~3V,电流表的量程为0~3A,为了保证两表的安全,滑动变阻器连入电路的电阻值最少不能小于多少VUR 12R R 3A2、如右图,电源电压为18V,R 2是0~50Ω的变阻器,合上S 后,A 表示数为,V 表示数为5V,求 ⑴、R 1和变阻器接入电路中部分的电阻是多少;⑵、如果A 表的量程是0~,V 表的量程是0~15V,为了使电表 不致被损坏,滑动变阻器接入电路的阻值不得小于多少3、如图,电流表量程0～,电压表量程0～15V,电阻R 0＝30Ω,电路两端电压恒为24V,当滑动变阻器连入电路的电阻太小时,电路中的电流会超过电流表量程,当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程,求：在不超过电表量程的情况下,滑动变阻器连入电路的电阻范围;4、在如图所示的电路中,R 2为0～50Ω的变阻器,合上开关后,V 的示数为6V,A 表的示数为2A,A 1的示数为,求：①电阻R 1的阻值；②变阻器R 2连入电路部分的阻值；③如果A 表的量程为0～3A,A 1表的量程为0～,为了不使电表损坏,变阻器连入电路的阻值应在什么范围内VR 0P A5、6、标有“4V 1 W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图8所示的电路中,电源电压为6V,电流表量程为“O～”,电压表量程为“0～3V”. 为确保电路安全,闭合开关时,滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内不考虑温度对电阻的影响7、8、在图示的电路中,电源电压为30V,电阻R＝30Ω,滑动变阻器的最大阻值为50Ω;1滑动变阻器的滑片P由a端滑到b端的过程,电压表的最大读数是多少2若改用电压表的量程为0－15V,要使它接在电路中不烧坏,滑动变阻器的滑片P只能在阻值多大的范围内滑动3若把一只量程为0－的电流表接在图甲中的C、D两点上,如图乙所示,为了不损坏电流表和电压表,滑动变阻器的滑片P只有在阻值多大范围内滑动7、如图所示电路中,R 0为定值电阻,阻值为10Ω,R 1为滑动变阻 器,它的最大阻值是10Ω,电流表量程为0—,电压表的量程为0—3V,电源电压12V 保持不变;为使电路能正常工作,定值电阻R x 的阻值至少应为 8、 9、8、多选如图所示,电源电压恒为24V,小灯泡的规格为“6V 3W”,滑动变阻器R 1的最大阻值为60Ω,定值电阻R 2的阻值为12Ω;电压表使用的量程为0～15V,电流表使用的量程为0～;要求闭合开关后两电表的示数均不超过所选量程,灯泡正常工作设灯丝电阻不变;下列说法正确的是：A ．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB ．滑动变阻器的滑片在移动的过程中,电压表与电流表示数变化量的绝对值的比值始终为24ΩC ．定值电阻R 2消耗电功率的最大值为D ．电路总功率的变化范围是9W~12W9、如图所示,已知电源电压为6V,R 1阻值为8Ω,变阻器R 3上标有“1A 20Ω”字样,电流表A 选取的量程为0~ ,电压表V 选取的量程是0~3V.1当S 1和S 2均闭合时,电流表的示数为,通过R 1的电流是,则R 2的电阻值是多大2当S 1闭合S 2断开时,请通过分析计算说明,变阻器R 3允许的取值范围．R 2AVS 1 R 3R 1S 2 R 2R 1LS10．把标有“6V 3W”的小灯泡L 与最大阻值为100 的滑动变阻器R W 连接在总电压恒为18V 的电路中,如图4所示;电流表和电压表选择的量程分别为“0～”和“0～15V”;要求闭合开关S 后,两电表的示数均不超过所选量程的最大测量值,且灯泡L 两端电压不超过额定值设灯丝电阻不变;求：1电路允许通过的最大电流 2电路消耗总电功率的最大值 3小灯泡L 消耗电功率的最小值 4滑动变阻器R W 允许调节的范围是练习11．如图1所示电路,电源电压保持不变,当开关 断开与闭合时,电路中电流表的示数比是1∶3,则可知电阻和的阻值之比是A 、1∶3B 、1∶2C 、2∶1D 、3∶1 2．如图2所示电路,电源电压保持不变;定值电阻 的阻值为4欧姆,定值电阻的阻值为20欧姆,电路中电压表和电压表的示数分别为5伏特和9伏特,则电阻是A 、4欧姆B 、8欧姆C 、12欧姆D 、16欧姆 3．如图3所示电路,电源电压保持不变;当开关 闭合后,电路中电压表的示数为4伏特,电压表 的示数为6伏特；电路中电流表的示数为1安培,且当电阻与对换位置后,电压表、电压表、电流表三表的示数均不发生改变,则VL R PS AA、通过三个电阻、、的电流之和是1安培B、电阻=1欧姆C、电源电压为10伏特D、电阻两端的电压4伏特4．如图4所示电路,电源电压保持不变;当滑动变阻器的滑片在变阻器端,且只闭合开关时,电路中电压表、的示数比为1：1;当开关和都闭合时,电路中电流表、的示数之比为2：1;若将滑动变阻器的滑片固定在变阻器中央时,则以下说法中错误的是A、只闭合开关时,电压表、的示数之比为2：1B、只闭合开关时,电压表、的示数之比为4：1C、开关和都闭合时,电流表、的示数比为2：1D、开关和都闭合时,电流表、的示数比为1：2;5．有两个定值电阻和,它们的阻值之比为,将它们串联在电压恒定的电源上,若电阻两端的电压是3伏特,那么电源电压是A、3伏特B、9伏特C、6伏特D、12伏特6．如图5所示电路,电源电压为6伏特且保持不变,已知电阻的阻值为200欧姆,电阻的阻值为300欧姆;当滑动变阻器的滑片从端移到端时,电压表示数的变化情况是A、6伏特至0伏特B、伏特至6伏特C、6伏特至伏特D、6伏特至伏特7．如图6所示电路,电源电压保持不变,电路中电流表的示数是安培;若在电路中A、B两点之间再接入电阻时,且：=2 ;则此时电路中电流表的示数为A、安培B、安培C、安培D、安培8．三个电阻,当把它们并联时总电阻为,则它们的大小关系是A、B、C、D、答案与解析答案：1、B2、D3、B4、D5、D6、C7、C8、D练习21．如图104所示,电源电压为8伏特,电阻R1=4R2,安培表的示数为安培；求电阻R1和R2的电阻值各为多少欧姆2．如图105所示,电源电压为36伏特,灯泡L1电阻为10欧姆,闭合电键后,通过L2灯泡的电流强度是安培,求干路中的电流强度和电路的总电阻;3．如图106所示,已知电阻R1=6欧姆,通过R2的电流强度I2=安培,通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U;4．如图107所示电路,当电键K闭合后,安培计的读数为2安培,伏特计的读数为6伏特,如果R1=3R2,求电阻R1、R2的值;5．如图108所示,电源电压为15伏特,电阻R1=R2=10欧姆,求下列情况安培表和伏特表的示数;1当K接通时；2当K断开时;6．在图109所示电路中,已知电源电压为U,电路中的电阻为R1,通过安培表的电流为I1;若想得到通过安培表的电流为3I1,需要和R1并联一个多大的电阻R27．将2欧姆的电阻和6欧姆的电阻并联,如果2欧姆电阻上的电压为6伏特,那么通过每个电阻里的电流强度和并联部分的总电流强度各是多少8．在图112所示的电路中,电阻R1=4Ω,R2=1Ω,R3为滑动变阻器,电源电压为12伏电源电压保持不变;所用的安培表量程是0~3A,伏特表的量程为0~6V,在实验过程中,为了使安培表、伏特表都不会损坏,那么滑动变阻器接入电路中的电阻至少多大9．在图113所示的电路中,电阻R1的阻值是5欧姆,干路中的电流强度I是安培,电阻R2两端的电压是2伏特;求：1通过R1的电流强度；2通过R2的电流强度；3R2的电阻值;10 ．如图114所示电路,已知R1=2欧姆,R2=4欧姆,U1=2伏特,求1通过R1的电流强度I1；2R2两端的电压U2;11．在图115的电路里,安培表的示数是安培,如果小灯泡L的电阻是10欧姆,整个电路里的电阻是30欧姆;求：1小灯泡L两端的电压；2滑动变阻器连入电路中的电阻；3伏特表的示数;12．1现给定安培表1、安培表2,已知阻值的电阻R0,电池、电键和导线若干条,用以测定未知电阻Rx的阻值;试在图116中用笔画线把电路符号连成电路图,若电路接通后,安培表1、安培表2的示数分别为I1、I2,则Rx=______;2若将上题中两只安培表换成伏特表1、伏特表2,其它器材不变,根据图116画出测定未知电阻Rx阻值大小的电路图,若接通电路后伏特表1的示数为U1、伏特表2的示数为U2,则Rx=______;参考答案：1．R1=200欧姆；R2=50欧姆;提示从题目所给条件可知,R1和R2为并联,且两端电压为8伏特,通过R1和R2的总电流为安培;因此可根据的计算公式即求出R1和R2的阻值;2．安培；8欧姆;提示图中所示两条水平线为供电线路,两线间的电压为30伏特,且电灯L1和L2是并联接到供电线路上的;因此干路即供电线路中的电流强度I应等于通过两灯泡电流I1和I2之和；总电阻即为两灯泡并联等效阻值;3．4欧姆；2伏特; 4．12欧姆；4欧姆;提示本题有两个思路,第一是由电压、电源强度求出并联总电阻,再列出R1与R2并联式可求出R1和R2另一个思路是直接用R1或R2表示出总电阻,由欧姆定律求解,下面用后一种解法;代入数值解得：R2=4欧姆,R1=12欧姆;5．1安培；0伏特2安培,伏特提示当K接通时,将R1短路,因此电路变成电源和R2串联;U2=I2R1得出,因K接通后将R1短路,提示本题可有两个思路,第一个思路是应用欧姆定律列出两个方程：一个是只有R1的方程,另一个是并入R2的方程,联立求解得出根据并联电阻公式列出R总与R1关系即可求解;7．3安培；1安培；4安培;8．3欧姆提示由于伏特表是并联在R1两端的,为使伏特表不损坏,闭合电键K,R1两端的电压最大值应不超过伏特表的最大量程6伏特,那么,在这种情况下,通过电路的电流强度可由R1的阻值和它两端的电压根据欧姆安律求出：显然未超过电流表的最大量程;R1、R2、R3相串联接在电源两端,用欧姆定律即可求出R3的电阻至少多大;9．1安培2安培320欧姆提示由电路图可知,R1和R2并联,题中给出了R2两端的电压,但却未给R2的阻值,这就需要运用并联电路的特点：并联支路两端的电压是相同的来解决;题中所给的R2两端的电压即R1两端的电压,于是很容易地便求出了通过R1的电流,干路电流已知,通过R2的电流I2=I I1,知道了R2的电流,题中又给出了R2两端的电压,根据10．11安培24伏特11．13伏特220欧姆39伏特12．1如图127所示2如图128所示练习31．如图104所示,电源电压为8伏特,电阻R1=4R2,安培表的示数为安培；求电阻R1和R2的电阻值各为多少欧姆2．如图105所示,电源电压为36伏特,灯泡L1电阻为10欧姆,闭合电键后,通过L2灯泡的电流强度是安培,求干路中的电流强度和电路的总电阻;3．如图106所示,已知电阻R1=6欧姆,通过R2的电流强度I2=安培,通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U;4．如图107所示电路,当电键K闭合后,安培计的读数为2安培,伏特计的读数为6伏特,如果R1=3R2,求电阻R1、R2的值;5．如图108所示,电源电压为15伏特,电阻R1=R2=10欧姆,求下列情况安培表和伏特表的示数;1当K接通时；2当K断开时;6．在图109所示电路中,已知电源电压为U,电路中的电阻为R1,通过安培表的电流为I1;若想得到通过安培表的电流为3I1,需要和R1并联一个多大的电阻R27．在图110所示,R1=20欧姆,R2=60欧姆,电源电压为12伏特;当电键K1断开,电键K2与B端接通时,求R2两端的电压;当电键K1与C端接通,电键K2与A端接通时,求安培表中通过的电流强度;8．将2欧姆的电阻和6欧姆的电阻并联,如果2欧姆电阻上的电压为6伏特,那么通过每个电阻里的电流强度和并联部分的总电流强度各是多少95．电阻R1与电阻R2组成并联电路;试证明总电阻小于电阻R1、小于电阻R2;96．为了确定一个电阻值未知的电阻,用一个已知电阻R和它并联接入电路中,如图111所示,测得R上的电流为并联电路中总电流的9．在图112所示的电路中,电阻R1=4Ω,R2=1Ω,R3为滑动变阻器,电源电压为12伏电源电压保持不变;所用的安培表量程是0~3A,伏特表的量程为0~6V,在实验过程中,为了使安培表、伏特表都不会损坏,那么滑动变阻器接入电路中的电阻至少多大10．在图113所示的电路中,电阻R1的阻值是5欧姆,干路中的电流强度I是安培,电阻R2两端的电压是2伏特;求：通过R1的电流强度；通过R2的电流强度；R2的电阻值;11．如图114所示电路,已知R1=2欧姆,R2=4欧姆,U1=2伏特,求1通过R1的电流强度I1；2R2两端的电压U2;12．在图115的电路里,安培表的示数是安培,如果小灯泡L的电阻是10欧姆,整个电路里的电阻是30欧姆;求：小灯泡L两端的电压；滑动变阻器连入电路中的电阻；伏特表的示数;13．1现给定安培表1、安培表2,已知阻值的电阻R0,电池、电键和导线若干条,用以测定未知电阻Rx的阻值;试在图116中用笔画线把电路符号连成电路图,若电路接通后,安培表1、安培表2的示数分别为I1、I2,则Rx=______;2若将上题中两只安培表换成伏特表1、伏特表2,其它器材不变,根据图116画出测定未知电阻Rx阻值大小的电路图,若接通电路后伏特表1的示数为U1、伏特表2的示数为U2,则Rx=______;答案1．R1=200欧姆；R2=50欧姆;提示从题目所给条件可知,R1和R2为并联,且两端电压为8伏特,通过R1和R2的总电流为安培;因此可根据的计算公式即求出R1和R2的阻值;2．安培；8欧姆;提示图中所示两条水平线为供电线路,两线间的电压为30伏特,且电灯L1和L2是并联接到供电线路上的;因此干路即供电线路中的电流强度I应等于通过两灯泡电流I1和I2之和；总电阻即为两灯泡并联等效阻值;3．4欧姆；2伏特;4．12欧姆；4欧姆;提示本题有两个思路,第一是由电压、电源强度求出并联总电阻,再列出R1与R2并联式可求出R1和R2另一个思路是直接用R1或R2表示出总电阻,由欧姆定律求解,下面用后一种解法;代入数值解得：R2=4欧姆,R1=12欧姆;5．1安培；0伏特2安培,伏特提示当K接通时,将R1短路,因此电路变成电源和R2串联;U2=I2R1得出,因K接通后将R1短路,提示本题可有两个思路,第一个思路是应用欧姆定律列出两个方程：一个是只有R1的方程,另一个是并入R2的方程,联立求解得出根据并联电阻公式列出R总与R1关系即可求解;6．19伏特;2安培;提示本题主要在于识别电路的连接方式,第一问中K1断开,K2与B接通,实质是R1与R2并联,第二问K1与C接通,K2与A接通,实质是R1与R2并联,认识到上述连接方式,计算就比较容易了;K1断开,K2与B接通时,R2两端电压可由串联时分压与电阻成正比求：7．3安培；1安培；4安培;提示电阻R1和电阻R2并联后的总电阻所以,电阻R1和电阻R2组成并联电路,其总电阻小于电阻R1小于电阻R2;8．18欧姆提示电阻R和未知电阻Rx并联,根据并联电路中的总电流强度等于各支路中电流强度之和,当R上的电流强度为总电流强度的9．3欧姆提示由于伏特表是并联在R1两端的,为使伏特表不损坏,闭合电键K,R1两端的电压最大值应不超过伏特表的最大量程6伏特,那么,在这种情况下,通过电路的电流强度可由R1的阻值和它两端的电压根据欧姆安律求出：显然未超过电流表的最大量程;R1、R2、R3相串联接在电源两端,用欧姆定律即可求出R3的电阻至少多大;10．1安培2安培320欧姆提示由电路图可知,R1和R2并联,题中给出了R2两端的电压,但却未给R2的阻值,这就需要运用并联电路的特点：并联支路两端的电压是相同的来解决;题中所给的R2两端的电压即R1两端的电压,于是很容易地便求出了通过R1的电流,干路电流已知,通过R2的电流I2 =I I1,知道了R2的电流,题中又给出了R2两端的电压,根据11．11安培24伏特12．13伏特220欧姆39伏特提示首先要弄清电路的连接,小灯泡的滑动变阻器串联,所以,安培表的读数即是通过小灯泡和滑动变阻器的电流；再来看伏特表,电路中伏特表接在了电源两端,该两端点即是小灯泡、滑动变阻器串联电路的两个端点,所以,伏特表的读数应为小灯泡两端电压与滑动变阻器两端电压之和,明确了这些,灵活运用串联电路知识和欧姆定律,便可解决问题了;安培表的读数便是通过小灯泡的电流强度,所以小灯泡两端的电压UL应为UL=IRL=安培×10欧姆=3伏特2在串联电路中,R总=R1+R2本题的R总=RL+R R为滑动变阻器接入电路中的那部分电阻;R=R总RL=30 10欧姆=20欧姆3在串联电路中U=U1+U2本题的U=UL+UR∴U=UL+UR=IRL+R=IR总=安培×30欧姆=9伏特13．1如图127所示2如图128所示;∴U=UL+UR=IRL+R=IR总=安培×30欧姆=9伏特101．1如图127所示2如图128所示;</P< p>。
(完整版)欧姆定律基础计算练习题(含答案)
欧姆定律计算练习题1、如右图所示，电源电压保持不变， R = 15Q ，若在电路中再串联 一个阻值为60 Q 的电阻，电流表的示数为0.2A 。
要使电流表的示数增大为1.2A ，需在图中如何连接 电阻？阻值为多大？2、如图所示的电路中，A 、B 两点间的电压是 R i =4Q,电阻R i 两端的电压是2V ， 求：R i 中的电流强度和电阻R 2。
R i =5 Q,当开关 S 闭合时，I =0.6A ，I i =0.4A ，仏至一i4、如图所示的电路中，电流表示数为 0. 3A ， 电阻R i =40 Q, R 2=60 Q,求：干路电流I 。
5、如图所示的电路中，电源电压若保持不变。
R i =4 Q ，R 3=6Q o⑴、如果开关S i 、S 2都断开时，电流表示数为 0.6A ，那么 电源电压多大？⑵、如果开S i 、S 2都闭合时，电流表示数为2A ，那么R 2的 阻值是多大？6、如图示的电路中，电源电压为6V ，且保持不变，电阻R i 、 R 2、R 3的阻值分别为8 Q 、4Q 、i2Qo 求：⑴、如果开关S i 、S 2都断开时，电流表电压表的示数是 多大？⑵、如果开关S i 、S 2都闭合时，电流表的示数是多大？3、如图所示的电路中求R 2的电阻值。
6V ，7、有一电阻为20Q的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V,要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示，R i=10 Q,滑动变阻器R2的阻值变化范围是0~20Q o当滑片P移至R2的最左端时，电流表示数为0. 6A 当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？—肿9、右图所示，R i=10 Q,将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A o 求：⑴、电阻R i两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电tR210、右图所示，电源的电压为6V保持不变，电阻R i=5Q，变阻器的最大阻值是10 Q。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律计算题专题训练1．如图所示的电路中，电压表Ｖ１的示数为９伏,电压表V2的示数为3伏，那么R1与R2的阻值之比为Ａ．２:1 B.1：2 C.3：1Ｄ.１：3２．如图所示，电路中的两只电压表的规格完全相同,均有两个量程(0~3V,0～1５V)．闭合开关，两只电压表的指针偏转角度相同，则电阻Ｒ1与Ｒ2的比值为A. 1∶5B. 5∶１ C．1∶4 D．4∶13. 如图所示的电路中，电阻R1的阻值为１0Ω。
闭合开关S,电流表A1的示数为2Ａ，电流表A２的示数为0.8Ａ，则电阻R2的阻值为Ω。
4．如图所示,设电源电压保持不变，R０＝１０Ω。
当闭合开关S，滑动变阻器的滑片P在中点ｃ时,电流表的示数为0.３A ,移动滑片P至ｂ端时,电流表的示数为０.2Ａ．则电源电压U 与滑动变阻器的最大阻值R分别为:A．U = ３V,Ｒ＝５Ｗ； B.U = ６V,Ｒ=2０Ω;Ｃ．U ＝6V，Ｒ＝１0Ω； D.U =３V,R =15Ω。
５．如图所示电路,电源电压6V保持不变，定值电阻的阻值为10 Ω,滑动变阻器的最大阻值为20Ω,当开关闭合，滑片由ｂ端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时,电流表示数为0.2 A B．当滑片移到中点时,电压表示数为2 VC.电压表示数与电流表示数的比值不变Ｄ.电压表的示数减少（1题图）(2题图）（3题图) (4题图）(5题图）6.如图所示的电路中,R1的阻值为10Ω,只闭合开关Ｓ1时电流表的示数为0.3Ａ，再闭合开关S2后,电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变,滑动变阻器的最大阻值R0=2０Ω,当只闭合开关S1,滑片Ｐ置于最左端a 时,电流表示数为0.2A；当开关S１.Ｓ２均闭合,滑片P置于最右端b时,电流表示数为0.6Ａ，则定值电阻R1＝Ω,电源电压U= V。
8.两定值电阻甲.乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A.甲的电阻值大于乙的电阻值B.甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D.甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
电源电压恒为3Ｖ,滑动变阻器上标有“15Ω１A”字样。
在a、b间先后接入不同阻值的定值电阻尺，移动滑片Ｐ,使电压表示数为１．5Ｖ，读出电流表的示数。
当20Ω的电阻接入a、b间时,电压表示数始终无法达到1.5V,其原因可能是( ) A．滑动变阻器阻值太小 B.电源电压3V太高Ｃ.20Ω的阻值太小Ｄ．控制的电压１.5Ｖ太高（6题图）（7题图）(8题图）(9题图）1０.如图所示电路,电源电压不变,滑动变阻器上标有“2A 20欧姆”字样。
以下四个图像中,能正确表示当开关Ｓ闭合后，通过小灯泡Ｌ的电流I与滑动变阻器连入电路的电阻R的关系的是１1．在研究“一定电压下,电流与电阻的关系”时,电路如图所示。
电源电压恒为３Ｖ，滑动变阻器上标有“15Ω1Ａ”字样。
在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为１.5Ｖ,读出电流表的示数。
当2０Ω的电阻接入a、ｂ间时,电压表示数始终无法达到１．5Ｖ,其原因可能是（)Ａ．滑动变阻器阻值太小B．电源电压3Ｖ太高 C.20Ω的阻值太小 D.控制的电压1.5V太高１2．如图所示，是用电流表Ａ、单刀双掷开关S、电阻箱R'和已知电阻Ro来测量未知电阻Ｒｘ阻值的电路图现将开关Ｓ拨到a,此时电流表的示数为I；再将开关S拨到ｂ，调节电阻箱Ｒ'的阻值。
当电流表的示数为时，电阻箱的阻值为R，则被测电阻Rｘ的阻值为ＣＡ. B．R Ｃ． D.13．甲、乙两地相距40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.２欧。
现输电线在某处发生了短路,为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。
当电压表的示数为3.０伏时，电流表的示数为0.5安，则短路位置离甲地的距离为( )ﻫ A．1０千米 B．15千米 C.3０千米Ｄ.40千米(11题图）（12题图）(13题图）14．如图电路中,R1＝1０Ω,R2=20Ω，闭合开关后，电流表的示数为0.3A。
(1)电阻R 1两端的电压是多少?（２)通过R2的电流是多少?1５．如图所示的电路中,电源电压为3V,开关闭合后,通过R1的电流为0.2Ａ,通过R2的电流为0.3Ａ。
求：（1）电流表Ａ的示数；（2)R1和R2并联后的总电阻。
16．如图所示的电路中,电源电压保持不变，电阻Ｒ1＝30Ω。
当开关Ｓ1闭合、Ｓ2断开时,电流表的示数为０.4A；当开关S 1、Ｓ2都闭合时,电流表的示数为0.6A。
求：⑴电源电压; ⑵R２的阻值。
17．有一只标有＂２４V 0.8A"字样的电灯,把它接人电压３6Ｖ电路中,若能够正常使用,需串联一个多大的电阻?１８．如图所示，R1＝１0Ω，闭合开关S后,电压表V2的示数U２=2．4Ｖ，电流表A的示数I=0.4A。
求：（1)电压表V1的示数U1。
（2)电阻R２的阻值。
以下是小谢同学的解答过程:解:因为Ｒ１、Ｒ2并联，所以U1=U2＝2.４ＶＩ1＝U1／Ｒ1＝2.4V/10Ω＝0.24ＡI２＝I—I1＝0.4A—0．2４Ａ＝0.1６AR２=U2/I２＝２．4V／0.１6A＝15小谢同学的错误根源是：___＿_＿＿＿_＿______＿____。
你的解答是：19．如图所示的电路中，电阻R1的阻值是5Ω,干路中的电流I是0.5A,电阻R2两端的电压是2Ｖ。
求: （1)通过R1的电流；（2）通过R2的电流；（3）R2的阻值。
２0.干电池是我们实验时经常使用的电源,它除了有稳定的电压外，本身也具有一定的电阻。
实际使用时，可以把干电池看成一个理想的电源（即电阻为零)和一个电阻ｒ串联组成,如图（ａ)所示。
用图(b）所示的电路可以测量出一个实际电源的电阻值。
图中R＝１4Ω,，开关S闭合时,电流表的读数I=０.２A,已知电源电压U=3Ｖ，求电源电阻ｒ的大小。
２1.光敏电阻的阻值随光照射的强弱而改变。
“光强”表示光的强弱程度的物理量，照射光越强,光强越大,光强符号用 E 表示,国际单位为坎德拉(cd）。
实验测得光敏电阻的阻值R 与光强Ｅ间的关系如图所示，根据图象解答下列问题：（1)光敏电阻随光强的增大而 ,随光强的减小而。
（２)当光强为E1时,光敏电阻的阻值为R1;当光强为E２时，光敏电阻的阻值为R2，那么它们之间的关系式为(用E1、Ｅ2表示)。
(3)将光敏电阻R、定值电阻Ｒ0、电流表、开关和电源连接成图所示电路。
闭合开关，逐渐增大光敏电阻的光照强度，那么。
（填正确答案的序号）①电流表的读数增大,光敏电阻两端的电压也增大②电流表的读数增大，但光敏电阻两端的电压减小③电流表的读数减小,但光敏电阻两端的电压增大④电流表的读数减小，光敏电阻两端的电压也减小（4）在图电路所示电路中，电源电压为 6V,当光照强度为４．5 ｃd时，电流表的读数为０．5 A。
试求定值电阻R0的阻值。
2２．热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变.图甲中，电源电压U =６V,A是小量程电流表，其允许通过的最大电流为0.0２Ａ,滑动变阻器R的铭牌上标有“200Ω０.3 Ａ”字样，为热敏电阻，其阻值随环境温度变化关系如图乙所示．闭合开关Ｓ，求:（1）环境温度为1０℃、电路中电流为0.0ｌ A时两端的电压.(２)图甲电路可以正常工作的最高环境温度．２3．如图ａ所示的电路中,电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时,测得电阻Ｒ1两端的电压与通过电阻R１的电流的变化关系如图b所示。
求：(1)电源的电压。
（2)变阻器的最大阻值。
(３)电压表V2示数的变化范围。
(4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时,R１消耗功率会变小的原因。
24.学校课外活动小组为检测某传感器而设计如图10所示的电路，传感器上标有“3V 0.３A”的字样（传感器可看作一个电阻),滑动变阻器R0上标有“10Ω1A”的字样,电流表量程为０~0.6A。
则（1)该传感器的电阻是多少？（2）若电路各元件均完好，检测时,为了确保电路各部分的安全，在A、Ｂ之间所加的电源电压最大值是多少?25.有一种测量压力的测力计,其原理图如图所示，电源电压为６Ｖ,并保持不变.R是一个压敏电阻，R０是一个阻值为４0０Ω的定值电阻，它能对压敏电阻Ｒ起保护作用．G是由量程很小的电流表改装成的指针式测力显示器．R的阻值可随压力F的大小变化而改变,其关系如下表所示且保持不变.压力Ｆ／N 0 50 10０1５0 200 250 ３０0 ……电阻Ｒ/Ω3００２８0 260 240 22０20０1８0 ……（1)根据表中数据在坐标系中画出压敏电阻Ｒ的阻值随压力Ｆ的大小变化的图象．（2）利用表中的数据或R的阻值随压力Ｆ的大小变化的图象，归纳出R的阻值随压力F的大小变化的关系式．（３）若电阻R0的耐压值(即能承受的最大电压）为5V，则该测力计的最大测量值为多少牛顿?（4）通过推导压力F的大小与电流I的关系式,说明该测力显示器的刻度是否均匀．2６.在我们的日常生活中,有一种测量人体重的电子秤,其测量部分的原理如图12中的虚线框所示,它主要由压力传感器R（电阻值会随所受压力的大小而发生变化的可变电阻），显示体重大小的仪表A(实质上是电流表）组成。
压力传感器表面能承受的最大压强为l×1０7Pa,且已知压力传感器Ｒ的电阻值与所受压力的关系如下表所示。
设踏板和压杆的质量忽略不计，接通电源后，压力传感器两端的电压恒为4.８Ｖ，取g=10N／ｋｇ。
请通过计算回答：压力F/N ０250 5０0 75０100０125０15０0 17５０20０0 ……电阻Ｒ/Ω３0０２70 240 210 １80 １50 120 90 60 ……(１)当压力为0时电流表的示数是多少Ａ？（2）如果某人站在该秤踏板上,电流表的示数为０．0２A,这个人的体重有多少Ｎ?(3)若压杆与压力传感器之间的接触面积是2cm2，则该秤的仪表(电流表）量程是多少A？27.如图所示的电路中,电源电压保持不变,电阻R１的阻值为2０欧。
闭合电键S，电流表 A1的示数为０.３安，电流表A2的示数为 0.2 安。
求:(1) 电源电压U。
(2) 电阻R２的阻值。
28.如图所示电路中定值电阻R1＝5Ω,R2为滑动变阻器,电源电压保持不变。
当滑片在a端时,电流表示数为0．6A。
滑片在ｂ端时电压表示数为2V。
求：（1）电源电压；（２)滑动变阻器R2的最大阻值。
2９.张红和李明两同学分别设计了如图１6中甲、乙所示的风力测量仪.所用器材相同，已知电源电压为U0=3Ｖ保持不变，电路保护电阻阻值为R１=2Ω,线状均匀电阻丝的全电阻阻值为R2=3Ω,木球用金属丝悬挂于Ｏ点，Ｏ点接入电路．且金属丝和线状电阻丝接触良好.无风时,金属丝刚好竖直接触于电阻丝最右端．（金属丝电阻和质量不计）(１)对于甲电路,风力增大，电压表示数_______＿（选填“增大”、“减少”或“不变”)，对于乙电路,风力增大,电压表示数＿＿_＿_＿__（选填“增大”、“减少”或“不变”）;所以选择＿______＿(选填“甲”或“乙”）电路比较好．(2)无风时,甲、乙两电路中的电压表示数分别是多大？（3)对其中某一电路而言，风力和电压表示数是正比关系，且最大能测的风力已知为F m＝0.5N(此时金属丝摆到电阻丝最左端).求该电路电压表示数为U时对应的风力Ｆ的大小表达式(Ｆ≤F m）.30．我们可以用图示的电路图测量未知电阻R X的阻值.调节电路,当电压表示数U为14．０Ｖ时,电流表的示数Ｉ为０.40Ａ(1)计算R X的阻值；（２)实际上，电流表是有电阻的，如果考虑到电流表的电阻值RＡ,为0．5Ω，计算这时待测电阻的阻ＲX′。
