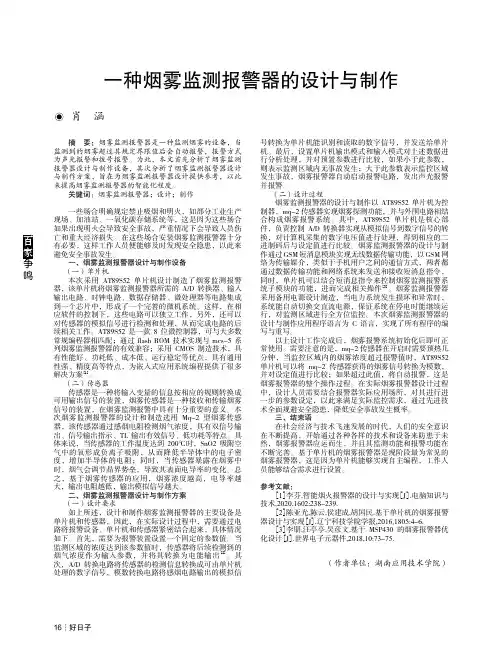

一种烟雾监测报警器的设计与制作
争鸣一种烟雾监测报警器的设计与制作肖涵摘要：烟雾监测报警器是一种监测烟雾的设备，当监测到的烟雾超过其规定界限值后会自动报警，报警方式为声光报警和拨号报警。
为此，本文首先分析了烟雾监测报警器设计与制作设备，其次分析了烟雾监测报警器设计与制作方案，旨在为烟雾监测报警器设计提供参考，以此来提高烟雾监测报警器的智能化程度。
关键词：烟雾监测报警器；设计；制作一些场合明确规定禁止吸烟和明火，如部分工业生产现场、加油站、一氧化碳存储系统等，这是因为这些场合如果出现明火会导致安全事故，严重情况下会导致人员伤亡和重大经济损失。
在这些场合安装烟雾监测报警器十分有必要，这样工作人员便能够及时发现安全隐患，以此来避免安全事故发生。
一、烟雾监测报警器设计与制作设备（一）单片机本次采用AT89S52单片机设计制造了烟雾监测报警器，该单片机将烟雾监测报警器所需的A/D转换器、输入输出电路、时钟电路、数据存储器、微处理器等电路集成到一个芯片中，形成了一个完善的微机系统。
这样，在相应软件的控制下，这些电路可以独立工作，另外，还可以对传感器的模拟信号进行检测和处理，从而完成电路的后续相关工作。
AT89S52是一款8位微控制器，可与大多数常规编程器相匹配；通过flash ROM技术实现与mcs-5系列烟雾监测报警器的有效兼容；采用CMOS制造技术，具有性能好、功耗低、成本低、运行稳定等优点，具有通用性强、精度高等特点，为嵌入式应用系统编程提供了很多解决方案[1]。
（二）传感器传感器是一种将输入变量的信息按相应的规则转换成可用输出信号的装置，烟雾传感器是一种接收和传输烟雾信号的装置，在烟雾监测报警中具有十分重要的意义。
本次烟雾监测报警器的设计和制造选用Mq-2型烟雾传感器，该传感器通过感烟电阻检测烟气浓度，具有双信号输出、信号输出指示、TL输出有效信号、低功耗等特点。
具体来说，当传感器的工作温度达到200℃时，SnO2吸附空气中的氧形成负离子吸附，从而降低半导体中的电子密度，增加半导体的电阻；同时，当传感器暴露在烟雾中时，烟气会调节晶界势垒，导致其表面电导率的变化。
烟雾报警器毕业设计
烟雾报警器毕业设计烟雾报警器毕业设计近年来，随着人们对安全意识的提高，烟雾报警器成为了家庭和公共场所必备的安全设备之一。
尤其是在居民楼、商场、酒店等人员密集场所，烟雾报警器的作用更加凸显。
本文将探讨一个关于烟雾报警器的毕业设计，旨在提高其功能和性能。
首先，我们需要了解烟雾报警器的基本原理。
烟雾报警器是通过感应烟雾中的微粒，检测到烟雾浓度超过设定阈值时发出警报的装置。
传统的烟雾报警器通常采用光电感应原理，即通过光电二极管和发光二极管的配合来检测烟雾。
然而，这种设计存在着一些局限性，如对于高温环境和蒸汽等干扰物的敏感性较高。
为了提高烟雾报警器的性能，我们可以考虑引入新的技术。
一种可能的解决方案是采用红外线感应技术。
红外线感应器能够通过检测烟雾中的微小颗粒来判断是否有火灾发生，并及时发出警报。
相较于传统的光电感应原理，红外线感应技术在高温环境和蒸汽等干扰物方面具有更好的适应性，能够提高烟雾报警器的准确性和可靠性。
此外，为了增加烟雾报警器的功能，我们可以考虑将其与智能家居系统相结合。
智能家居系统已经成为了现代家庭的一个重要组成部分，它可以实现对家居设备的远程控制和监控。
通过将烟雾报警器与智能家居系统连接，当烟雾报警器发出警报时，系统可以自动关闭电器设备、打开紧急照明灯等，以便更好地应对火灾。
另外，我们还可以考虑将烟雾报警器与无线通信技术相结合。
传统的烟雾报警器通常需要通过有线连接与报警控制中心进行通信，这种设计存在着一些不便之处。
而通过引入无线通信技术，烟雾报警器可以实现与报警控制中心的远程通信，从而提高了其应用的灵活性和便利性。
除了上述的功能改进，我们还可以考虑对烟雾报警器的外观设计进行优化。
传统的烟雾报警器通常采用圆形或方形的设计，缺乏美感和个性化。
通过引入新颖的外观设计和材料，如采用金属或玻璃材质，可以使烟雾报警器更好地融入家居环境，提升用户的使用体验。
综上所述，烟雾报警器毕业设计可以从多个方面进行改进。

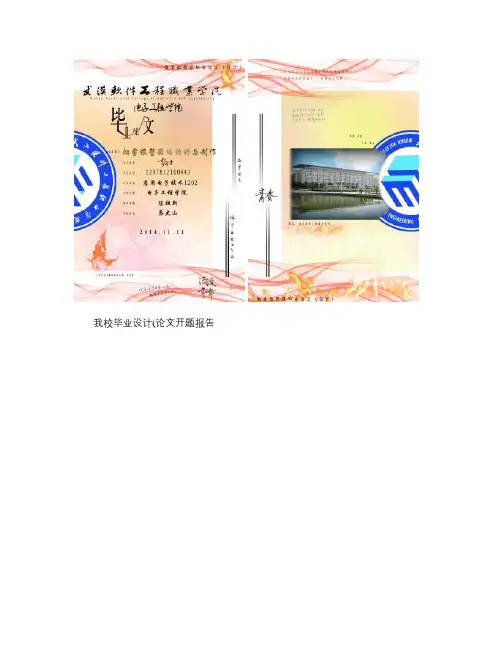

烟雾报警器的设计与制作毕业论文概要
我校毕业设计(论文开题报告摘要随着现代家庭失火、用电量的增加, 家庭火灾发生的频率越来越高。
烟雾报警器也随之被广泛应用于各种场合。
我国的烟雾自动报警系统经历了从无到有、从简单到复杂的发展过程, 其智能化程度也越来越高, 且烟雾报警器种类比较烦多, 主要是由分立器件和单片机控制的烟雾报警器。
鉴于目前家庭中的烟雾问题以及设计要求, 我们设计了家庭烟雾智能报警系统! 本设计是由分离元器件构成的烟雾报警器。
它主要由三部分构成:单项桥式整流电路、气敏传感器电路、 555多谐振荡器电路。
其中传感器选用半导体传感器中典型的 MQ-2气敏传感器, 通过振荡电路构成的报警电路实现对家庭烟雾的检测, 及时避免由于烟雾造成的财产和人们的生命安全!关键词 :分立器件 /传感器 /烟雾 /报警AbstractWith the increase of modern family fire, electricity consumption, family fire frequency is higher and higher. Smoke alarm has been widely applied to various occasions. Automatic smoke detection and alarm system of our country has experienced from scratch, from simple to complex development process, its intelligent degree is becoming more and more high, and the smoke alarm type more vexed, mainly by discrete device and single-chip microcomputer control smoke alarm. Given the current smoke issues and the design requirements of the family, and we design the intelligent family smoke alarm system! This design is made up of separate components of the smoke alarm. It is mainly made up of three parts: single bridge rectifier circuit, gas sensor circuit, more than 555 harmonic oscillator circuit. The sensor selection semiconductor sensor in typical MQ - 2 gas sensor, through the alarm circuit, composed of oscillation circuit to realize the family smoke detection, in a timely manner to avoid caused by smoke property and people's life safety. Keywords : discrete devices/sensors/smoke/alarm目录1 绪论 21.1论文研究背景、目的和意义 2 1.1.1论文研究背景 2 1.1.2论文研究目的和意义 3 1.2烟雾报警器的国内外现状及发展趋势 4 1.2.1烟雾报警器的国内外现状 4 1.2.2烟雾报警器的发展趋势 5 1.3本论文及设计要达到的要求 662.1烟雾报警器的设计方案及选择 6 2.1.1设计方案 6 2.1.2方案选择 82.2电路工作原理 9 2.3电路各部分具体结果和参数计算 10 2.4烟雾传感器的选型 142.4.1基本概况 14 2.4.2功能特点 15 2.4.3技术参数 15 2.4.4烟雾传感器分类 152.5烟雾传感器的选定 17 2.6MQ-2型烟雾传感器的工作原理 18 2.7MQ-2型传感器的特性及主要技术指标 20 2.8烟雾检测报警器的功能 22 2.9方案总结 2313.MULTISIM 电路仿真 233.1M ULTISIM 简介 23 3.2M ULTISIM 的发展趋势 23 3.3M ULTISIM 特点 24 3.4烟雾报警器电路仿真分析及结果 254 烟雾检测报警器的元器件选择及采购 26 27 27结论 28参考文献 29 311 绪论1.1 论文研究背景、目的和意义1.1.1 论文研究背景近年来, 随着人民生活水平的提高, 家庭自动化、电气化的不断普及, 用火、用电、用气十分普遍。
烟雾报警器设计论文
1课题的研究内容可燃气体报警器，主要检测可燃气体和烟雾，再通过单片机控制相应的声光报警。
通过数码管显示当前的烟雾值，通过按键设定相应的阀值。
该项目主要是为了完成任务，包括：⑴硬件部分：包括传感器的选择，显示模块的选择，烟雾信号转换电路的设计，报警驱动电路的设计。
（2）软件部分：包括微处理器控制程序的编制和原理图的绘制。
（3）系统的综合调试与分析：在软硬件完成以后，要对系统进行综合的测试与实验，分析系统的可靠性与实用性，调整系统的不足。
2 可燃气体报警器的总体方案设计本课题主要是实现烟雾报警和火灾发生时的报警及控制，下面分别对系统功能要求、系统技术要求及系统实现方案总体阐述。
2.1系统的功能要求本系统的研制主要包括以下几项功能：(1)可燃气体探测功能：为了提高报警的准确性和及时性，报警系统需要使用各种方法进行气体探测。
在实际使用中，根据不同的防火场所，用户可以选用温度探测法、可燃气体检测法及烟雾探测法等合适的火灾探测方法，来有效的探测火灾；(2)灯光报警功能：当室内烟雾浓度过大、有火情产生、故障等异常情况发生时，报警器要进行灯光报警。
当烟雾超过最大设定值时，可以驱动火灾控制负载工作。
2.2 系统的技术要求在了解这个系统的工作原理以及功能之后，我们就可以基本确定系统的技术要求。
系统采用的单片机处理器成本都比较低，可以满足批量生产和各类工程的需求。
对于完整的一个系统而言，为提高市场的竞争力，这个系统应符合体积小、功耗低、数传性能可靠和成本低廉等技术要求。
具体指标和参数如下:(1)体积小：探测器的体积要尽可能的小，这样占用的空间才能减少，使用和更换才会方便；(2)功耗低：系统可以采用三节5号干电池供电或5v电源供电。
(3)可靠性高:由数码管显示，可以灯光报警，也可以声音报警，二者同时进行。
提高报警可靠性。
2.3 系统的组成及方案设计本设计主要由烟雾探测传感器电路、单片机、灯光报警电路、负载驱动电路、控制程序和编解码程序等组成。
烟雾报警器设计论文烟雾报警器论文
烟雾报警器设计论文烟雾报警器论文摘要：报警器适用于家庭防警，也适用于中小企事业单位等场所。
其特点是灵敏、可靠，一经触发，可以立即报警；也可以延时数十秒钟的再报警，以增加报警的突然性与隐蔽性。
报警时可以发出类似公安警车的报警声之外，两只警灯还可同时交替闪亮，增强了对犯罪分子的威慑气氛。
此次正题研究的系统主要使用四2输入与非门、四2输入或非门、555定时器等来实现防盗报警的功能，具有灵敏度高、可靠性好、经济实用的特点。
关键词：电路组成工作原理与非门／或非门555定时器近几年来，由于人民的生活水平及环境条件有了很大的提高与改善，越来越多的居民和单位十分关心财产安全问题。
而一些简易便宜的报警器其性能又不十分理想，可靠性差。
综合各种报警器的优缺点，并兼顾可行性、可靠性和经济性等各种因素，现对双路报警器进行设计分析与研究。
通常报警器都由电源稳压部分、延时触发器、报警声发生单元和警灯驱动单元四部分组成。
下面我们来研究各个单元结构。
一、电源稳压器现代电子没备中常使用输出电压固定的集成稳压器。
常用三端式稳压器。
这里就主要是以三端固定式集成稳压器作为输出电压Vo固定的典型电路，正常工作时，输入、输出电压差为2～3V。
电路中接入电容C1、C2用来实现频率补偿，防止稳压器产生高频自激振荡和抑制电路引入的高频干扰，C3是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。
D是保护二极管，当输入端短路时，给输出电容器C3一个放电通路，防止C3两端电压作用于调整管的be结时，造成调整管be结击穿而损坏。
二、延时触发器其主要功能为延时触发和即时触发。
该部分电路主要由K1常闭开关(延时触发开关)、K1常开开关(即时触发开关)，或非门G1-G3，二极管D1与D2，电容C1与C2和电阻R1-R4及电位器R w组成。
延时触发器的工作原理主要有三个过程：电源刚接通时、开关K。
打开(延时报警)时、开关K2闭合(即时报警)时如下：A 电源刚接通时因为电容C2的下极板接地为OV，由于电源刚接通的瞬间电容电压不能突变，故C2的上极板也为OV。
烟雾报警器的设计
分类号密级U D C中国地质大学江城学院毕业设计（论文）烟雾报警器的设计姓名：朱亮专业：电子信息工程班级：22001202学号：2200120233指导教师：陈荣讲师论文外文题目论文主题词：传感器单片机 MSP430 烟雾报警器外文主题词论文答辩日期：答辩委员会主席：阅评老师：原创性声明本人呈交的毕业论文，是在导师的指导下，独立进行研究工作所取得的成果，所有数据、图片资料真实可靠。
尽我所知，除文中已经注明引用的内容外，本毕业论文的研究成果不包含他人享有著作权的内容。
对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确的方式标明。
本毕业论文的知识产权归属于培养单位。
本人签名：日期：摘要随着时代的变革，信息技术飞速发展，人类感官外界再也不是单一的靠身体各个部分器官。
当人类嗅觉、味觉和触觉等等感应器官不足以获取外界需要的信息时就需要借助一些辅助工具。
在这个大时代的背景下传感器应运而生，而在很短的时间内则扩展到众多领域。
传感器可以将一些需要处理的数据在一定规律下按照一些特殊的运算方法转换为信号输出的一种类似“感应器官”的器件。
这种元器件在我们的生活、生产中扮演着无可取代的地位。
而且在当下，传感器这种元器件在各个生产及生活的领域的应用则是在一定程度上展现出了一个国家的科学技术。
在科学领域的任何产物都是与实际生活息息相关的，因此，生活中处处可以看到应用到传感器的例子。
今天我便是以感器的工作特性而制作出的烟雾报警器进行分析论证的。
这个时代已渐渐离不开”电”这个词，而生活中却经常因此而产生火灾，那么就需要一个有力的监管系统，这个系统便是我们今天说的烟雾监管系统。
对烟雾报警器的认识和了解让我们先开始进一步认识了传感器，事实上传感器在报警器中也扮演着很重要的地位，基于实际应用可客观了解，我着手设计了这一烟雾报警系统来让我们更方便的了解它们。
本论文着重介绍半导体气敏传感器其中的MQ-2，这是以传感器技术结合其他多方面电子信息技术应运而生的一种防护式报警器，其间还包含着MSP430单片机的应用原理。
烟雾报警器设计论文（1）
摘要本设计是基于传感器和单片机作为烟雾报警器设计的核心器件，配合其它器件即可实现声光报警功能的一套烟雾探测提醒产品。
它可以实现对空气中烟雾粒子浓度进行实时检测，一旦检测到有人吸烟，则会在第一时间给吸烟者发出最为有效的语音警示。
设计中单片机选用STC89C52作为控制器件，传感器选用MQ-7型气体传感器实现对烟雾的检测。
烟雾报警器主要由烟雾信号采集及前置放大电路、模数转换电路、单片机控制电路、显示电路、声光报警电路和安全保护电路构成，设计合理、简单易懂、价格低廉，使单片机在烟雾报警系统的控制中得到充分应用，具有一定的实用价值。
论文主要针对烟雾报警系统中的各个组成部分及功能进行了详细的介绍和说明，并对其主控电路和外围设备电路之间的接口连接方式，以及系统软件设计进行了重点的分析和讲解。
关键词：气体传感器MQ-2；火灾报警；单片机；智能控制AbstractAlong with the modern home with fire, electricity consumption increases, the frequency of home fires is getting higher and higher. Smoke detectors have also been widelyused in various occasions.Wireless multifunctional fire alarm in the paper uses STC89C51 as the core controller,the realization of the basic functions of the gas sensor MQ-2, ADC0809 converter etc..Through these sensors and chips, when environmental smoke concentration or combustible gas concentration changes the system sends out corresponding light alarm signal and the sound alarm signal, in order to achieve smoke alarm, when the smoke reaches a certain range, the system can also drive the relay, the relay can drive a load, such as a ventilation fan, alarm signal lamp, fire hydrant water tap switchetc.. Implementation of intelligent alarm control.Key words: MQ-2 gas sensor; fire alarm; MCU; intelligent control目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 课题的研究背景 (1)1.2 课题的研究目的与意义 (2)1.3 烟雾报警器的发展与现状 (3)1.4课题的研究内容 (4)第二章烟雾报警器的总体方案设计 (5)2.3 系统的组成及方案设计 (6)3.1 主控电路 (7)3.2 烟雾探测电路的设计 (11)3.2.1MQ-2介绍 (11)3.2.2ADC0809介绍 (13)3.3 数码管显示电路设计 (15)3.4 声光报警提示电路 (16)3.4.1灯光提示电路 (16)3.4.2声音报警电路 (17)3.5 按键电路 (18)第四章系统的软件设计 (20)4．1系统程序流程图 (20)第五章烟雾报警器的测试结果及结论 (21)5.1 调试 (21)5.2 结论 (21)作品总结 (23)参考文献 (24)第 I 条附录一系统电路图 (25)附录二 Proteus仿真图 (26)附录三实物图 (27)附录四实物仿真图 (28)附录五系统程序 (29)第一章绪论1.1 课题的研究背景根据联合国卫生组织（WHO）数据显示，烟草流行是这个世界迄今所面临的最大公共卫生威胁之一，每年使近600万人失去生命，其中有500多万人缘于直接使用烟草，有60多万人属于接触二手烟雾的非吸烟者。
建模论文：烟雾报警器
通常，一个住宅为一个计算单元。不考虑住宅的外墙、隔墙、柱等建筑构件的占地 面积，已知 A1 住宅长 15.65m,宽为 9m，由此算得计算单元面积的保护面积 S=140.85 ㎡。 A 类火灾场所单位灭火器级别、最大保护面积和修正系数 K 分别由查表 C 和表 D 得：
……………………………… 计算单元的长； ………………………………… 计算单元的宽； ………………………………… 房门的中心点； ………………………………… 距离和的最小值。
五、模型的建立与求解
5.1.1 分析问题确定相关简化 因为烟雾上升的速度远大于其在平面扩散的速度，所以其上升时间与扩散时间的时差 忽略不计。并假设报警器的作用足够强烈，可以唤醒熟睡中的人员。为了安全起见，必 须保证报警器的覆盖范围足以覆盖所有建筑面积。可以将建筑 A1 户型简化为如图
计算得 A1 住宅需要 1 具灭火器。 并且，我们得知居民住宅灭火器宜选用手提式磷酸铵盐干粉灭火器。因为手提式
比推车式占地面积小，不影响居住环境布局的美观性，且便于家庭老少使用。磷酸铵盐 干粉灭火器可用于扑灭 A、B、C、E 多类火灾，适用于家庭常见的 A、B 类火灾。
发生火灾后，能够及时扑火是最佳补救措施。灭火器的最大保护距离是指灭火器 设置点至最不利点的长度之和。因此，显然最大保护距离的远近是决定灭火效果的重要 因素。我国地方法规规定，对于轻危险级的 A 类火灾，手提式灭火器的最大保护距离取 平均值 25m。若以灭火器安置点为中心，以 25 米为保护圈的半径，计算得保护圈的最大 面积为 1962.5 ㎡。即使是在严重危险级的 A 类场所，即手提式灭火器最大保护距离取 15m 时，其保护面积为 706 ㎡,远远大于要保护的区域面积。所以，A1 住宅只需购置一 具灭火器即可。 5.2.2 灭火器安放的位置 不论什么灭火器都存在一个最大保护距离的问题。所以为了安全起见，最不利点需要在 灭火器的保护范围内。因此，灭火器的位置的安放至关重要。由 5.2.1 已经可知 A1 住
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文献综述
电子信息工程
烟雾报警器设计制作
摘要：面对人类社会经济与技术急速发展的时代，伴随着电子、计算机、通讯和现代控制技术的快速发展，现代火灾报警控制器这一高技术产品正向着智能化，网络化发展。
本文主要讲述了传感器在火灾报警方面的运用，介绍了烟雾报警的工作原理以及传感器的种类以及未来发展的趋势。
关键词：传感器；火灾报警器；新技术
1.烟雾报警系统的组成部分简介及其相关应用
1.1 烟雾报警器行业的现状、发展及特点
二十多年前,中国的消防报警产品才刚刚起步，无论产品技术含量、产品系列完整性、使用性，还是社会影响程度都是相当低的。
国外的产品和品牌一统天下，占领中国的大部分市场。
由于中国的建设正在飞速发展，市场大的惊人，难道这由中国发展带来的成果只能由外国企业来瓜分？可幸的是中国企业抓住了机遇，顶住了挑战，先是一批国家的科研院所，后是一批国营企业、民营企业，业内也吸引和凝聚一大批国内的技术和管理精英，花了十多年时间，通过几次产品更新换代，就使自己的产品紧紧跟上了国际水平，并且夺回了大部分国内市场，使得现在大多国外产品只有招架之功，这是典型的自力更生，走自己的路。
当然目前而言，我们基本占据的是国内市场，对外还刚启动。
中国企业正虎视眈眈，准备进军海外市场。
消防报警产品是一个系列产品，包括火灾探测设备、信息传输设备、报警分析控制器、消防控制联动。
是物理传感技术、自动控制、计算机技术、数据传输和管理、智能楼宇等技术的综合集成，属于高新技术。
依托中国多年的基本建设的发展，这个行业也得到发展，具备了和国外知名企业抗衡的能力。
在目前中国许多冠名以高新技术的行业中，中国企业大多做的是下游的制造和服务，分取极少一部分的利润，象消防报警产品那样又拥有自我知识产权，又拥有大量市场的行业其实是很少的。
在消防报警产品的技术含量上，国内产品和国外产品差距不是很大，许多指标已经超越，存在的问题是：类似于国外消防报警产品的大批量规模化的生产才刚起步，有待于积累经验和技术；也因此在产品一致性和长期稳定性上有一些差距；国内正在形成权重的大型企业和集团，这样可以带领国内的各家企业去冲击海外市场，并最终占领海外的消防报警市场。
1.2火灾探测器的简介
它是火灾自动报警系统的传感部分，是组成各种火灾自动报警系统的重要组件，是火灾自动报警系统的“感觉器官”。
它能对火灾参数（如烟、温度、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号，或向控制和指示设备发射现场火灾状态信号的装置。
火灾探测器是系统中的关键元件，它的稳定性、可靠性和灵敏度等技术指标会受到诸多因素的影响，因此火灾探测器的选择和布置应该严格按照规范进行。
1.3 烟雾报警器的种类
烟雾报警器的种类很多，大致有如下几种：
1.离子感烟探测器。
2.光电感烟探测器。
3.感温探测器（包括定温式和差温式）。
4.气体式探测器。
5.红外线式探测器。
6.紫外线式探测器。
2. 烟雾报警器的设计方法
2.1 气敏传感器驱动555振荡器
如图1所示为简易气体烟雾报警电路。
该报警器由降压整流与稳压电路、气敏传感元件和触发、报警音响电路等组成。
降压整流与稳压电路由变压器B、桥氏整流电路、集成稳压电源7805等组成。
触发、报警音响电路由可控多谐振荡器(555、R2、W2、C4)和扬声器Y等组成。
半导体气敏元件采用QM-25型或MQ211型，其适用于煤气、天然气、汽油、醇、醚类及各种烟雾的报警，其要求加热电压稳定，故采用7805对灯丝电压进行稳压，且要求开机预热3分钟。
当气敏元件QM接触到可燃性气体或烟雾时，其A～B极间的电阻降低，从而使该电阻与W1的分压上升，相应555④脚电位上升，当④脚的电位上升到lV以上时，555起振，其振荡频率为f=1.44／(R2+2Rw2)C4。
图中所示参数对应的频率约为0.6～8kHz。
调节电位器W2，使其频率为1.5kHz即可。
相应555的输出端③脚的输出信号推动扬声器Y发出报警声。
正常情况下，气敏元件的A-B极间的阻值较大，该电阻与W1的分压减小，相应使555④脚处于低电平，555停振，扬声器Y不工作。
采用交流电供电，选用输出功率大于5W，二次电压为9V的电源变压器。
气敏元件可采用QM-N5气敏传感器或者PS810型光电式传感器等通用型较强的气敏元件，适用于天然气、煤气、液化石油气、一氧化碳以及醚类、苯类等挥发性气体及木材、纸张、棉布、塑料制品的燃烧烟雾进行报警。
其他元件规格可按图中的标注进行选择，无特殊要求。
图1.气体传感器驱动555振荡报警式烟雾报警器
2.2 基于MSP430 单片机的光电烟雾探测器设计
此设计方法用到的烟雾探测器是“主动”式探测器。
采用特制的光学迷宫作为烟雾接收装置，内装有红外发射二极管（IR diode）和红外接收二极管(IR receiver) ，主控芯片MSP430F2012 定期驱动红外发射部分发射红外线，红外接收二极管接收的电流信号经运算放大器放大后，送入主控芯片的ADC 模块进行采样转换，当判断迷宫内出现烟雾后，主控芯片驱动高声强压电蜂鸣器发出报警声音。
在工作可靠性方面，本文采用了补偿测量的方法，主控芯片MCU 定期通过ADC 模块循环采样检测烟雾和电池电压的变化，消除了器件老化、电压变化等因素引起的测量偏差，保证探测器工作稳定可靠。
当检测到烟雾和电池电压异常时，MCU 驱动高声强压电蜂鸣器发出不同的报警信号。
本烟雾探测器的主控芯片使用美国TI公司14 引脚的超低功耗MSP430F2012 单片机；烟雾检测的电流信号放大使用低成本的运算放大器LM358，为降低功耗，采用由PNP 和NPN 三
极管组成的开关电路，为其提供9V 工作电源；驱动蜂鸣器采用具有使能控制端的压电蜂鸣器驱动专用芯片RE46C100；电池电压检测部分利用电阻将电源分压后，直接引入单片机的ADC
模块进行采样转换；主控系统采用9V 电池降为3.3V 后供电，整个系统功耗低，结构简单。
系统电路框图如图2 所示。
图2.烟雾报警器电路框图
3.总结
火灾自动报警系统是人们为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，而
设置在建筑物中或其它场所的一种自动消防设施，是人们同火灾作斗争的有力工具。
火灾报警系统，
一般由火灾探测器、区域报警器和集中报警器组成。
由于在火灾发生的阶段，将伴随产生烟雾、高
温格火光。
这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火
灾。
区域报警器能将所在楼层之探测器发出的信号转换为声光报警，并在屏幕上显示出火灾的房间
号；同时还能监视若干楼层的集中报警器（如果监视整个大楼的则设于消防控制中心）输出信号或
控制自动灭火系统。
本人的毕业设计是通过气敏传感器驱动555振荡器来实现对烟雾的检测，通过对其的设计与制
作能更好认知传感器应用的实践操作。
参考文献
[1] 陈连生.可燃烟雾探测器及其设置安装要领[J].油工程建设,1996,(1):23～25.
[2] 谢望.烟雾传感器技术的现状和发展趋势[J].仪器仪表永华,2006,(23):69～72.
[3] 张保卫,尚家峰,赵金水.燃气报警器的分类与选择[J].山东消防,2003,(8):27～28.
[4] 钟云连.火灾自动报警系统探测器的选择[J].价值工程,2010,(15).33～40.
[5] 李永生,杨莉铃.半导体气敏元件的选择性研究[J].传感器技术,2003,(3):2～3.
[6] 宋小坚. 可燃气体传感器研究进展[J].煤气与热力,2010,(5).
[7] 王俊峰,孟令启等.现代传感器应用技术[M].北京:机械工业出版社,2006,8.
[8] 瞿少成,曲豪,张昆明,王永骥.基于MSP430单片机的光电烟雾探测器设计[J].微
计算机信息,2008,(35).86～105.
[9] Yoon D h Yu J h Choi Gm. CO Gas Sensing Properties of Zn0-CuO Composite[J].
Sensors andActuators,1998,(46):15～23.
[10] Wang Xi huai,Xiao Jian mei,Bao Minzhong.Multi-sensor Fire Detection
Algorithm for ShipFire Alarm System Using Neural Fuzzy Network[J]. Signal
Processing Proceedings.2000,(3):1602～1605.
[11] 杨恢先,黄辉先.单片机原理及应用[M].北京:人民邮电出版社,2006,10.
[12] 曹乐南,霍大勇.单片机与PC机串行通信的实现[J].中国科技信息,2006,(11):192～203.。
