使用大华DVR设置HSDN-251PS菜单
Dahua D251 安全录像机快速使用指南说明书
D251_QSG_EN_R1D251 SeriesQuick Setup GuidePhysical setup of the recorder and essential system settingsBack panels shown below are for illustration only. Your recorder’s back panelmay appear different, with all the same ports in different locations.Copyright © 2021 Lorex CorporationAs our products are subject to continuous improvement, Lorex reserves the right to modify product design, specificationsand prices, without notice and without incurring any obligation. E&OE. All rights reserved.Record your password below and store in a secure place:STEP 1:Connect cameras*STEP 3:Connect router*STEP 2:Connect mouseOverview of extra ports:Audio In/OutRS485Ensuring Accurate Person and Vehicle DetectionThe following are important camera installation notes to ensure accurate person and vehicledetection. For full camera mounting instructions, see your camera’s documentation at .Additional Installation Tips:• Point the camera where there is the least amount of obstructions (e.g., tree branches).• Install the camera where vandals cannot easily reach.• Secure cabling so that it is not exposed or easily cut.• This camera is rated for outdoor use. Installation in a sheltered location is recommended.• Angle the camera between 30~60° down from the level position.• Install the camera between 8-16ft (2.5-5m) off of the ground.NOTE: Accuracy of person and vehicle detection will be influenced by multiple factors, such as the object’s distance from the camera, the size of the object, and the height and angle of the camera. Night vision will also impact the accuracy of detection.of the camera image.• Choose a location where objects of interest will be no further than 50ft (~15m) from the camera.Connect the included mouse to a USB port on the recorder.STEP 2: Connect mouse1 / 2For more information about Lorex’s warranty policy,/warranty .jD251_QSG_EN_R1Once you have completed all steps for initial setup on the front of this guide, please referto the following sections to learn more about using your system.Back up recordings from the hard drive to a USB flash drive (not included).aba b cdefgba cb acd ef g h i k lUsing the Quick MenuTo filter for person and vehicle recordings:Click to stopcurrent playback.d eHover over the icon. Check Person and/or Vehicle to filter available playbackevents. Wait a few seconds for the video bar to show detection events.You must enable Smart Motion Detection on any and all channels you would like to filter for person and vehicle detection. See the section Motion & Smart Motion Detection for details.a b dcgefFigure 1: Motion Detection AreaClick the icon to change the schedule for the corresponding day of the week.Figure 3: Smart Motion DetectionFigure 2: Motion Schedule• • • • The camera image appears with a grid overlay. The green area is the active area for deterrence. Click or click-and-drag to add / remove boxes from the active area.In Figure 4, only motion around the doorway will trigger warning light.Right-click when finished.Click the icon to change the schedule for the corresponding day of the week.ab cd feFigure 4: Deterrence AreaTo set off all connected deterrence cameras’ warning lights and sirens, press and hold the front panel button for 3 seconds.Insert a formatted USB flash drive (not included) into a free USB port on the recorder.Main Menu . If prompted, log in using the system user name) and your new, secure password.To quickly open a window that displays vital system information such as device ID, model number, Quick Access to System InformationTap the button on the front panel of the recorder.Right-click to open the Quick Menu and click Info.ORIn live view, hover the mouse cursor over the top of the screen to open the Navigation Bar. Move the mouse cursor away from the top of the screen to close the Navigation Bar.During live view: Use the scroll wheel to zoom in / out.。
大华硬盘录像机操作说明
大华硬盘录像机操作说明一、介绍大华硬盘录像机是一种先进的视频监控设备，能够实现视频监控、远程监控、录像存储和回放等功能。
本文档将详细介绍大华硬盘录像机的操作方法，帮助用户快速上手并顺利使用该设备。
二、快速设置1. 连接设备：首先，将大华硬盘录像机与监控摄像头进行连接。
确保摄像头的视频输出线缆连接到播放机的视频输入端口，音频输出线缆连接到音频输入端口。
2. 电源接入：将硬盘录像机的电源适配器插入适当的电源插座，并确认其供电正常。
3. 网络连接：若需要进行远程监控，需将网络线缆连接到硬盘录像机的网络接口，并确保网络连接正常。
4. 设置参数：打开设备电源后，按照提示设置硬盘录像机的相关参数，如日期、时间、录像模式等。
三、主要功能介绍1. 视频监控：大华硬盘录像机可实时监控通过摄像头传来的视频信号，用户可以通过连接的显示设备观看实时画面。
2. 远程监控：通过与网络连接，用户可以通过电脑、手机等设备远程监控录像机所连接的监控设备。
用户只需安装相应的远程监控软件，输入正确的网络信息即可实现远程查看、控制。
3. 录像存储：大华硬盘录像机可以将监控摄像头传来的视频信号实时录制并存储在硬盘中。
用户可以选择不同的录像模式和分辨率，根据实际需求进行录像存储设置。
4. 回放功能：用户可以通过硬盘录像机的回放功能查看以往录像文件。
选择日期、时间和摄像头，即可回放特定时间段的录像内容。
四、基本操作步骤1. 实时监控：a. 打开硬盘录像机电源，确保监控摄像头和显示设备正常连接。
b. 进入设备界面，选择实时监控模式。
c. 选择要查看的摄像头，并在显示设备上观看实时画面。
2. 远程监控：a. 确保硬盘录像机与网络连接正常。
b. 在电脑或手机上安装对应的远程监控软件。
c. 打开软件，输入正确的网络信息，登录设备。
d. 在软件界面上，选择要查看的摄像头，即可实现远程监控。
3. 录像存储：a. 进入设备界面，选择录像设置。
b. 根据需求，设置录像模式、分辨率和存储位置等参数。
大华-数字硬盘录像机使用说明书
数字硬盘录像机使用说明书一、开机与关机1、开机插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间再录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮。
2、进入系统菜单正常开机后，按Enter确认键（或单击鼠标左键）弹出登录对话框，用户在输入框中输入用户名和密码。
出厂时有4个用户admin,888888,666666及隐藏的default，前三个出厂密码与用户名相同。
admin,888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。
（为安全起见请及时更改默认密码）3、关机A进入【主菜单】>【关闭系统】中选择【关闭机器】（关机时建议使用此方法，以避免意外断电时对DVR造成的损害。
）B 关机时，按下后面板的电源开关即可关闭电源。
4、断电回复当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
5、更换硬盘摄像机纽扣电池更换硬盘摄像机的纽扣电池建议选用相同型号的电池。
定期检查系统时间，一般每年更换一次电池以保证系统时间的准确性。
二、录像操作1、预览设备正常登陆后，直接进入预览画面。
在每个预览画面上有叠加的日期、时间、通道名称，屏幕下方有一行表示每个通道的录像及报警状态图标。
2、手动录像提示：手动录像要求用户具有“录像操作权”，在进行这项操作前请确认硬盘录像机内已经安装且已经正确格式化硬盘。
进入手动录像操作界面单击鼠标右键或在【主菜单】>【高级选项】>【录像控制】中可进入手动录像操作界面。
在预览模式下按前面板【录像/●】兼或遥控器上的【录像】键可进入手动录像操作界面。
开启/关闭某个或某些通道要开启/关闭某个通道的录像，首先查看该通道录像状态。
（“○”表示关闭，“●”表示开启）使用左右方向键移动活动框到该通道，使用上下方向键或相应数字键切换开启/关闭状态。
浙江大华DVR操作说明书
大华专用DH-DVR系列嵌入式硬盘录像机操作说明书一、登录系统：正常开机界面如下图所示：单击鼠标左键进入登录系统界面，如下图所示：（单击鼠标左键相当于确定键，单击鼠标右键相当于取消键）选择自己的用户名并输入对应的密码，单击确定即可进入控制面板。
默认的管理员为：888888，密码为：888888。
（在高级选项→用户管理下面可以更改用户名及密码）。
控制面板主菜单如下图所示：提示：鼠标指到相应的选项上时，下面的提示栏会显示出该选项的具体功能，简单易懂。
二、录像回放：进入主菜单→录像查询，会出现下图所示的录像查询界面：选择所要查询录像的具体日期、时间、录像类型及通道号，点击上图中的红圈所指的查询按钮即可显示相应的录像资料。
鼠标双击录像资料列表进行回放。
回放过程中，可以点击上图下方所对应的按钮进行快进、慢放、暂停等操作。
三、录像设置：1、全实时录像：在系统设置 录像设置中，选择相应的通道、星期、时间段、录像类型进行设置。
*注意*：选择时间段时，每个通道应分开设置，时间段不应有时间重叠；选择星期时应选择“全”，避免有的通道出现未按要求录像的情况。
2、动态检测录像：第一步：在系统设置 视频检测中，选择相应的通道进行设置。
不同通道要分别进行设置，录像通道是指当视频有动态变化时需要录像的通道。
视频检测的有效区域在区域后的“设置”里进行设置，如下图所示：粉红色表示有效区域。
第二步：在系统设置 录像设置中，选择动态检测并进行时间段等的设置。
*注意*：选择时间段时，每个通道应分开设置，时间段不应有时间重叠；选择星期时应选择“全”，避免有的通道出现未按要求录像的情况。
3、报警录像：报警录像的设置与视频检测录像的设置类似，这里不再详细说明。
4、录像设置示例：当设置每天所有通道00:00-8:00 动态录像；8:00-17:30 全实时录像；17:30-24:00 动态录像时，设置图例如下图所示：*注意*：录像控制的优先级是：手动录像>普通录像>动态检测录像>报警录像意思就是：如果手动录像设置为关闭，那么普通录像、动态检测录像以及报警录像的设置都将不起作用。
大华简易操作手册 文档
视频监控系统
培
训
手
册
1、录像查询及回放:在监视桌面下单击右键弹出矩形菜单选择回放即可
录像查询回放操作如下图：
2、云台的操作: 在监视桌面下选择你要控制的通道双击鼠标左键使之图像全屏然后单击右键弹出矩形菜单选择云台控制即可
控制界面如下图：
点击方向键选择你要监控的区域即可进入以上功能退出也是单击右键直至返回监控界面即可。
3、在云台操作界面的右边有变倍键点击可拉近拉远
4、如需设置两点间扫描监控如下图:
如图上在预置点输入数字92点击设置,此时你用鼠标点击球机的8维导航键,选择你要巡航监控区域在旋转球机时你的巡航角度不可以大于180度,大于180度就会在相反的方向巡航。
巡航路线设置完毕再点设置如下图:
然后在进入此界面:
在预置点内输入93点设置,此时这个AB两点的巡航就生成了,如需调用只需在下图的值框
内输入92后点预置点,此时球机就会按照你前面所设置的两点自动巡航,巡航路线可以无限修改。
5、下图为登录界面:
用户名密码如需修改可以进入主菜单的高级选项里的用户里进行修改。

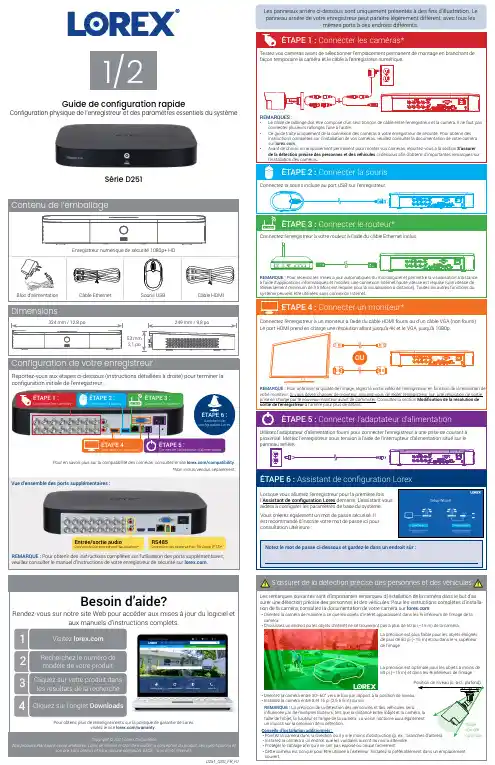

D251系列数字安全录像机快速配置指南说明书
D251_QSG_FR_R1Série D251Guide de configuration rapideConfiguration physique de l’enregistreur et des paramètres essentiels du systèmeLes panneaux arrière ci-dessous sont uniquement présentés à des fins d’illustration. Le panneau arrière de votre enregistreur peut paraître légèrement différent, avec tous lesmêmes ports à des endroits différents.Copyright © 2021 Lorex CorporationNos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses spécifications etson prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.Besoin d’aide?Rendez-vous sur notre site Web pour accéder aux mises à jour du logiciel etNotez le mot de passe ci-dessous et gardez-le dans un endroit sûr :Vue d’ensemble des ports supplémentaires :REMARQUE : Pour obtenir des instructions complètes sur l’utilisation des ports supplémentaires, veuillez consulter le manuel d’instructions de votre enregistreur de sécurité sur .S’assurer de la détection précise des personnes et des véhiculesLes remarques suivantes sont d’importantes remarques d’installation de la caméra dans le but d’as-surer une détection précise des personnes et des véhicules. Pour les instructions complètes d’installa-tion de la caméra, consultez la documentation de votre caméra sur .Conseils d’installation additionnels :• Pointez la caméra dans la direction où il y a le moins d’obstruction (p. ex. : branches d’arbres).• Installez la caméra à un endroit que les vandales auront du mal à atteindre.• Protéger le câblage afin qu’il ne soit pas exposé ou coupé facilement• Cette caméra est conçue pour être utilisée à l’extérieur. Installez-la préférablement dans un emplacement couvert.• Orientez la caméra entre 30~60° vers le bas par rapport à la position de niveau.• Installez la caméra entre 8 et 16 pi (2,5 à 5 m) du sol.REMARQUE : La précision de la détection des personnes et des véhicules serainfluencée par de multiples facteurs, tels que la distance entre l’objet et la caméra, la taille de l’objet, la hauteur et l’angle de la caméra. La vision nocturne aura également un impact sur la précision de la détection.• Orientez la caméra de manière à ce que les objets d’intérêt apparaissent dans les ⅔ inférieurs de l’image de la ÉTAPE 1 :Connecter les caméras*ÉTAPE 3 :Connecter le routeur*ÉTAPE 2 :Connecter la sourisEntrée/sortie audioConnexion d’un microphone/haut-parleur*RS485Connexion des caméras Pan-Tilt-Zoom (PTZ)*Pour obtenir plus de renseignements sur la politique de garantie de Lorex,/warranty ..D251_QSG_FR_R1Une fois que vous avez terminé toutes les étapes de l’installation initiale au recto de ce guide, veuillez vous reporteraux sections suivantes pour en savoir plus sur l’utilisation de votre système.Sauvegarder des enregistrements sur une clé USB (non fournie).aba b cdef gba cCliquez avec le bouton droit n’importe où sur l’écran de visionnement en direct pour ouvrir le menu rapide.Ouvrir le menu principal.Chercher et lecture des enregistrements.Rechercher et lire des enregistrements.Contrôle des caméras PTZ (Caméras PTZ non incluses).Utilisation du menu rapidePour filtrer en fonction des enregistrements de personnes et véhicules :Cliquez sur pourarrêter la lecture en cours.d ePassez le curseur sur l’icône . Cochez la case Person et/ou Vehiclepour filtrer les événements de lecture disponibles.Vous devez activer la Smart Motion Detection sur tous les canaux que vous souhaitez filtrer pour la détection de personnes ou de véhicules. Consultez la section Détection de mouvement et de mouvement intelligent pour plus de détails.a b dcgefFigure 1 : Zone de détection de mouvementCliquez sur l’icône pour modifier l’horaire du jour de la semaine Figure 3 : Détection intelligente de mouvementFigure 2 : Calendrier de mouvementL’image de la caméra apparaît avec une grille superposée. La zone verte est la zone active pour la dissuasion. Cliquez ou cliquez et faites glisser pour ajouter/supprimer la zone de la grille rouge.Dans la Figure 4, seul le mouvement autour de la porte déclenchera un voyant d’avertissement.Cliquez à droite lorsque vous avez terminé.Cliquez sur l’icône pour modifier l’horaire du jour de la semaine correspondant.a b cd feFigure 5 : Calendrier de dissuasionFigure 4 : Zone de dissuasionPour déclencher les lumières d’avertissement et les sirènes de toutes les caméras de dissuasion connectées, appuyez sur le bouton du panneau avant et maintenez-le enfoncé pendant 3 secondes.Pendant le visionnement en direct, passez le curseur de la souris au-dessus de l’écran pour ouvrir la barre de navigation. Déplacez le curseur de la souris en l’éloignant du dessus de l’écran pour fermer la barre de Lors du visionnement en direct :défilement afin de faire un zoom avant et arrière.Insérez une clé USB formatée (non fournie) dans un port USB libre de l’enregistreur.Depuis le mode de visionnement en direct, cliquez avec le bouton droit de la souris, puis cliquez sur Main Menu .Si vous y êtes invité, connectez-vous à l’aide du nom d’utilisateur du système (par défaut : admin ) et votre。
大华硬盘录像机操作手册
大华硬盘录像机操作手册随着社会科技的进步，数字化时代的到来，视频监控系统在各领域的应用越来越广泛，为保障人们的财产安全和生命安全提供了重要的保障。
而在这个数字化时代，大华硬盘录像机是监控系统中的常见设备，那么如何正确操作和使用大华硬盘录像机呢？下面就来详细介绍一下大华硬盘录像机的操作手册。
一、硬件布线设置1、电源接口：大华硬盘录像机的电源接口使用标准直流12V/3A的接口，需要正确连接电源、适配器、设备的直流12V输入，以确保设备的正常工作。
2、视频输入接口：大华硬盘录像机可以提供4路、8路、16路和32路（根据选购的不同型号而定）的视频输入，对于不同型号的硬盘录像机，需要根据设备的视频输入数目选择适当的短路信号连接（Loop Out）或者电源供电线连接，这样才能保证设备的输入信号稳定。
3、音频输入接口：对于支持音频输入的大华硬盘录像机，需要将音频输入设备（如麦克风）的音频输出连接到硬盘录像机的音频输入端口，在系统设置中打开音频输入使用户能够录制和播放音频。
4、模拟视频输出接口：通过模拟视频输出来预览录制的影像，需要将模拟视频输出连接到视频输出设备（如显示器）的输入端口，然后选择正确的输入通道。
5、网络接口：通过网络接口可以使大华硬盘录像机与计算机连接，从而使用户可以通过局域网或互联网访问和控制设备，配置网络参数可以通过硬盘录像机的菜单或Web浏览器的设置。
二、硬盘录像机菜单设置及使用1、开机操作：将设备连接电源并开机，根据设备提示选择语言和时区等自定义信息。
硬盘录像机启动后会自动进入登录界面，需要输入用户名和密码，才能进入系统菜单。
2、主界面：硬盘录像机界面中有多个操作画面，可以通过菜单栏的快捷键进入不同的界面，如画面切换、通道设置、录制设置、回放设置等。
3、录像设置：在录像设置界面可以设置录像分辨率、码流、录像开关、移动报警开关、自动切换等。
通过设置可以自定义不同通道的录像方式，满足不同场景需求。
大华硬盘录像机简易用户使用手册
大华硬盘录像机用户使用手册安全注意事项下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
1.安装环境1.1请在0℃-40℃的温度下放置和使用本产品，请不要将本产品置于潮湿的环境下。
1.2请不要放置在阳光直射的地方或发热设备附近。
1.3不要安装在潮湿、有灰尘或煤烟的场所。
1.4请保持本产品的水平安装；1.5请安装在稳定的场所，注意防止本产品坠落。
1.6勿将其他设备放置于本产品上面。
1.7请安装在通风良好的场所，切勿堵塞本产品的通风口。
1.8仅可在额定输入输出范围内使用。
1.9请不要随意拆卸本产品。
1前面板按键介绍1.1进入系统菜单正常开机后，单击鼠标左键或按遥控器上的确认键（Enter）弹出登录对话框，用户在输入框中输入用户名和密码。
说明：出厂时有4个用户admin 、 888888、666666及隐藏的default 。
前三个出厂密码与用户名相同。
admin 、888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。
图1密码安全性措施：每30分钟内试密码错误3次报警，5次帐号锁定。
注：为安全起见，请用户及时更改出厂默认密码。
添加用户组、用户及修改用户操作请参见——用户帐号。
关于输入法：除硬盘录像机前面板及遥控器可配合输入操作外，可按按钮进行数字、符号、英文大小写、中文 (可扩展)切换，并直接在软面板上用鼠标选取相关值。
1.2 录像查询视频显示窗口查询条件设置区 (时间类型通道备份复选框文件列表文件信息可将此局域画面进行放大播放，单击鼠标右键退出局部放大画面。
在文件列表框中选择用户需要备份的文件，在列表框中打“✍”可复选（可在两个通道同时选择需要备份的文件），再点击备份按钮，出现备份操作菜单，单击备份按钮即可，用户也可在备份操作菜单中取消不想备份的文件，在要取消的文件列表框前取消“✍”（单通道显示列表数为128）。
点击日历图标会显示用户录像的记录（蓝色填充的表示当天有录像，无填充表示那天没有录像，再点击其中要查看的日期，文件列表会自动更新成该天的文件列表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设置自动扫描的方法：
1、进入菜单：调用预置位 95
主菜单
自动扫描
预置
巡视
模式
警报
区域名称
保密区域
摄像机
球机设置
退出（按ESC退出）
2、选择自动扫描选项
自动扫描设置
扫描 01 ：自动扫描01
速度（模式）：快速 VECTOR
起始角度：127.1，027.7×7
结束角度：157.7，080.7×3
扫描方向： CCW
交换：关闭
保存并退出（按ESC（退出）取消）
选择位置时，调用预置位 95。
3、设置自动扫描：使用DVR云台控制的方向键选择选项，设置起始角度时，
调用预置位 95，然后设置起始角度。
设置结束角度的方式和设置起始角度的方法一样。
扫描方向有两种：CCW和CW，可选择旋转方向。
4、启动自动扫描：调用预置位 61 启动第一个自动扫描。
62 启动第二个自动扫描。
二、设置预置位的方法
1、进入菜单：调用预置位 95
主菜单
自动扫描
预置
巡视
模式
警报
区域名称
保密区域
摄像机
球机设置
退出（按ESC退出）
2、选择预置位选项
预置位置设置
编号001 ：xxxxxxxxxxxxxxxx
对焦：AUTO/ MANUAL
光圈：AUTO/ MANUAL
停留：03～99（秒）
1234567890 1234567890
00■ * * * ==== 01==========
02========== 03==========
04========== 05==========
06========== 07==========
将操纵杆向左推向前翻页
保存并退出（按ESC取消操作）
3、设置预置位
选择好预置位的编号后，使用DVR云台控制菜单的变倍按钮（+和-都可以），切换到编号设置，选择预置点名称，对焦和变焦方式，以及停留时间。
调用预置位 95设置预置点的位置。
4、调用预置点：直接在DVR云台控制菜单上调用预置位编号既可。
三、设置预置位巡航
1、进入菜单：调用预置位 95
主菜单
自动扫描
预置
巡视
模式
警报
区域名称
保密区域
摄像机
球机设置
退出（按ESC退出）
2、选择巡视选项
巡视 01 ： xxxxxxxxxxxxxxxx
扫描类型：常规停留： 03
=== === 003 === === === ===
A08 === === === === === ===
=== T02 === 001 === === ===
=== === === T08 === === ===
=== === === === === === ===
=== === === === === === ===
保存并退出（按ESC取消操作）
按下功能键，然后按变焦键，选择功能编号
xxxxx ：巡视标签的16位名称
=== ：空白的预置位置
扫描类型：最大（常规）/ 慢速 V. Scan/ 快速 V. Scan
停留：03－99 秒
003 ：预置位置003（1～240）
A08 ：自动扫描 08（1～8）
P01 ：模式 01（1～4）
T02 ：巡视02 （1～8）
3、设置预置巡航
使用DVR云台控制菜单上的方向键，直接选择预置位编号即可。
4、启动巡航功能：在DVR云台控制菜单上直接调用预置位 71 ，启动第一个巡航路线。
