基于有限元的客车车身静态分析
基于有限元模型的汽车车身强度分析与优化设计
基于有限元模型的汽车车身强度分析与优化设计引言：汽车车身设计是整车设计中至关重要的一环。
汽车车身不仅是汽车的“外衣”，还承担着对乘员安全和行驶稳定性的极其重要的作用。
车身的强度是确保车辆在各种复杂工况下保持结构稳定、寿命可靠的关键因素。
基于有限元模型的汽车车身强度分析与优化设计具有重要的意义。
1. 有限元分析在汽车车身设计中的应用有限元分析是一种基于力学原理和数值计算方法的数值模拟技术。
它可以将复杂的连续体结构离散为有限个单元，通过求解单元之间的相互作用力，得到结构的应力、应变等力学参数。
在汽车车身设计中，有限元分析可以有效地评估车身的强度、刚度、振动特性等。
2. 汽车车身强度分析的主要内容汽车车身强度分析主要分为静态强度分析和动态强度分析两个方面。
2.1 静态强度分析静态强度分析是对车身在静态加载条件下进行强度评估。
通过有限元分析，可以得到车身各部分的应力分布情况和最大应力值，进而判断车身是否足够强度。
在静态强度分析中，需要考虑的因素包括车身的受载状态、材料的力学性质、载荷的大小和方向等。
2.2 动态强度分析动态强度分析是对车身在动态加载条件下进行强度评估。
在实际使用中，汽车车身会受到各种道路激励和振动的影响，因此需要对车身进行动态强度分析。
通过有限元分析，可以得到车身在不同工况下的应力变化规律和疲劳寿命，进而优化车身结构设计，提升车身的抗疲劳能力。
3. 汽车车身设计的优化方法基于有限元模型的汽车车身优化设计可以通过调整车身结构和材料等手段来提升车身的强度和刚度。
3.1 结构优化在车身结构优化中，可以通过增加加强筋、设置补强板和优化焊缝位置等方式来提升车身的强度。
通过有限元分析，可以评估不同优化方案的效果，并选择最佳方案进行实施。
3.2 材料优化材料的选择对车身的强度和轻量化设计起着重要作用。
目前，高强度钢材和铝合金等轻量化材料正在被广泛应用于汽车车身设计中。
基于有限元分析，可以评估不同材料对车身强度的影响，并选择合适的材料进行使用。
客车车身骨架结构有限元分析与研究
客车车身骨架结构有限元分析与研究一、本文概述随着汽车工业的快速发展，客车作为公共交通的重要工具，其车身骨架结构的设计与性能对于乘客的安全与舒适至关重要。
本文旨在通过对客车车身骨架结构进行有限元分析，深入探讨其结构特性、强度分布及优化策略。
我们将简要介绍客车车身骨架结构的基本构成和设计要求，为后续的分析与研究奠定基础。
接着，我们将详细阐述有限元分析的基本原理及其在客车车身骨架结构分析中的应用。
在此基础上，我们将通过具体的案例分析，展示有限元分析在客车车身骨架结构优化中的实际效果。
我们将总结本文的主要研究成果，并对客车车身骨架结构的未来发展趋势进行展望。
通过本文的研究，我们期望能为客车车身骨架结构的设计与优化提供有益的参考和指导。
二、有限元分析基础有限元分析（Finite Element Analysis，简称FEA）是一种数值计算方法，广泛应用于工程领域，用以求解复杂结构的静力学、动力学、热力学等问题。
该方法基于结构离散化思想，将连续体划分为有限数量的离散单元，每个单元通过节点相互连接，从而将整个结构的问题转化为离散单元的问题。
有限元分析的基础包括以下几个主要方面：单元类型与选择：有限元分析中的单元类型多种多样，包括一维杆单元、二维平面单元和三维实体单元等。
选择合适的单元类型对于分析结果的准确性至关重要。
在选择单元类型时，需要考虑结构的几何形状、材料特性、加载条件以及分析目的等因素。
材料属性：在有限元分析中，材料属性如弹性模量、泊松比、密度等对于计算结果的准确性至关重要。
这些属性通常通过实验测定或通过材料手册获得，并需要在分析前进行准确设置。
边界条件与加载：边界条件是指结构在分析过程中受到的约束条件，如固定支撑、铰链连接等。
加载是指结构所承受的外力或外部作用，如静力、动力、温度等。
正确设置边界条件和加载是确保分析结果正确性的关键。
求解方法与后处理：有限元分析的求解方法包括直接法、迭代法等。
求解完成后，需要对结果进行后处理，包括提取数据、绘制图表、进行参数优化等。
客车车身骨架结构有限元分析与研究
客车车身骨架结构有限元分析与研究客车车身骨架结构有限元分析与研究近年来，随着人们对乘坐舒适性和安全性要求的提高，客车的车身骨架结构设计变得越来越重要。
车身骨架是承载车身荷载和碰撞力的重要组成部分，对车身的刚度、稳定性和安全性起着决定性的作用。
因此，通过有限元方法对车身骨架结构进行分析与研究，能够提高车身设计的效率和可靠性。
有限元分析是一种基于数值计算的力学分析方法，广泛应用于工程领域。
通过将真实的结构划分为节点和单元，建立数学模型，并对其进行离散化处理，然后利用数值计算方法对其进行求解，从而得到结构的应力、应变、刚度和振动特性等信息。
在客车车身骨架结构的研究中，有限元分析可以提供详细的结构变形和应力分布信息，帮助工程师进行合理的设计和优化。
在对客车车身骨架结构进行有限元分析前，首先需要进行几何建模。
通常采用三维 CAD 软件对客车车身进行建模，包括主体结构以及连接横梁、柱等。
建模完成后，需要对模型进行网格划分，将模型离散化为许多小单元，以便进行数值计算。
在进行网格划分时，需要注意合理控制单元的数量和大小，以平衡计算结果的准确性和计算时间的消耗。
接下来是材料和边界条件的输入。
客车车身通常由钢板和铝合金构成，钢板主要用于承受荷载，而铝合金主要用于减轻车身重量。
在有限元分析中，需要对所使用的材料进行力学性质输入，包括杨氏模量、泊松比和屈服强度等。
同时，还需要设置适当的边界条件，例如固定某些节点位置，模拟车身与轮胎的接触等。
在输入完相关参数后，可以进行有限元分析计算。
计算过程中，根据所设定的加载条件，将荷载施加在模型的合适位置上，然后利用数值计算方法对模型进行求解。
求解过程中，可以得到车身结构的应力、应变、位移和刚度等信息，以及对应的应力云图和振动模态图。
有限元分析计算完成后，需要对结果进行评估和分析。
可以通过比较计算结果与实验结果的差异，来评估有限元模型的准确性。
同时，还可以对结构的刚度、稳定性和安全性进行评估。
基于有限元的某承载式客车车身结构静态特性分析
基于有限元的某承载式客车车身结构静态特性分析摘要：在调研国内外相关研究的基础上，结合全承载式客车的特点，建立了某型客车车身骨架有限元模型，并进行实验验证，运用验证的模型分析静态工况下客车车身骨架的强度及刚度特性。
关键词：车身骨架有限元强度分析刚度分析中图分类号：u463 文献标识码：a 文章编号：1672-3791（2012）09（a）-0108-01客车车身结构设计的主要任务是确保车体具备一定的刚度、强度和相应动态性能以满足实际使用的需求[1]。
本文运用有限元法，采用ansys软件建立了某承载式客车车身骨架有限元模型，通过实车静态应变测试验证了模型的精确性。
最后，运用所建立的模型分析该型客车在整车装配条件下各部件、总成的应力分布及车身变形情况[2]。
1 有限元模型的建立1.1 模型的简化有限元分析过程中，几何模型在尽可能如实反映整车结构主要力学特征的基础上应对模型进行适当简化[3]以提高分析的效率，忽略某些对整车应力分布和变形影响较小的小尺寸结构，如：小孔、开口、翻边等；忽略车身蒙皮的影响；将空间曲梁简化为直梁并建立等效的悬架系统。
1.2 几何模型的生成将车身ug模型导入ansys软件中，生成三维几何模型。
1.3 材料属性的确定该型客车的车身骨架采用的是16mn，16mn的材料参数如表1所示，材料参数的单位均已经换算为单位制kg-mm-s。
1.4 载荷处理汽车在行驶过程中是受交变载荷作用的，当动载荷较小时，只需进行静态分析。
此时，发动机、车窗玻璃、乘客质量可按集中载荷加载到相应的支撑结点上；行李舱内放置的行李及顶盖上的空调可按均匀加载方式，均匀分布到车身骨架对应的梁单元上。
2 静态电测实验及有限元模型验证对加载后的模型进行求解计算，选取模型中应力较大的地方并根据实际经验确定布点方案，布置70个测点。
对实车进行静态电测试验，静态试验所测得的值和模型有限元分析结果通过对比，80%多的测点理论计算值与试验结果相对误差都在允许范围内。
_DEAS软件在客车车体静态模态有限元分析_省略_的应用_25_5m空调硬卧车静

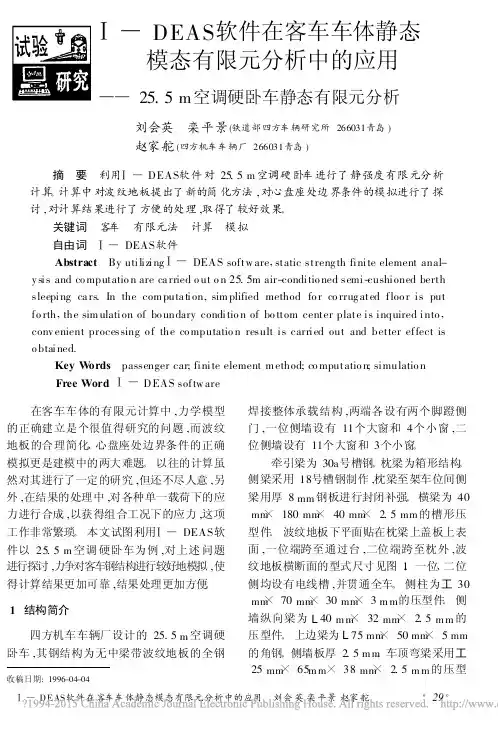

Ⅰ—DEAS软件在客车车体静态模态有限元分析中的应用——25.5m空调硬卧车静态有限元分析刘会英 栾平景(铁道部四方车辆研究所266031青岛)赵家舵(四方机车车辆厂266031青岛)摘 要 利用Ⅰ—DEAS软件对25.5m空调硬卧车进行了静强度有限元分析计算。
