钢材加热温度与颜色图谱对照

钢的热处理温度Ac1、Ac3、Ar1具体温度

钢的热处理温度Ac1、Ac3、Ar1具体温度钢的热处理温度A1、A3与Ac1、Ac3、Ar1 Acm铁碳合金，可以查阅Fe-C相图。

(铁碳相图有几条温度线---727度，1148度，1495度)如果是合金钢，只能根据具体牌号查阅有关资料。

1. A1:在平衡状态下，奥氏体、铁素体、渗碳体或碳化物共存的温度，用A1表示。

2. A3亚共析钢在平衡状态下，奥氏体和铁素体共存的最高温度。

用A3表示。

3.Ac1:钢加热时～开始形成奥氏体的温度,4.Ac3:亚共析钢加热时～所有铁素体均转变为奥氏体的温度;5.Ar1:钢高温奥氏体化后冷却时～奥氏体分解为铁素体和珠光体的温度,6.Acm:过共析钢在平衡状态下～奥氏体和渗碳体或碳化物共存的最高温度～即过共析钢的上临界点。

即一般所说的下转变温度是A1或Ac1，上转变温度是A3或Ac3或Acm。

不同化学成分，有不同的临界点这些都是一个温度范围，根据冷却速度的不同范围可能不一样，如果缓慢加热冷却的话会接近理论值。

但是理论值也根据不同的材料，C含量不同这温度都不一样。

合金含量的不同，Ac1、Ac3、Ar1......等的温度是不同，在铁碳相图你可以根据C含量找到一个大致的温度，但这个温度只能作为参考，具体的温度要经过试验才能确定下来。

可以采用膨胀法测定或者根据经验公式计算，当然经验公式可能有偏差。

不同钢材受其成分影响，临界温度不同。

根据铁碳相图查找，不同种类的钢有不同的合金元素含量，也就有不同的奥氏体转变温度，大体上说是钢在加热或冷却时奥氏体转变的温度，各种钢各自的具体温度不一样。

Q245R钢:Ac1是735、Ac3是855、Ar1是680、Ar3是855.Q345R钢:Ac1是735、Ac3是863、Ar1是685、Ar3是840.45钢为: Ac1是740、Ac3是850、Ar1是735、Ar3是785.在完整的Fe-C和Fe-Fe3C的合金相图中，有三套曲线，以平衡状态下的相图为基点，相同材料在加热和冷却两个不同的过程中，相同相变点发生的温度是不同的，有一个滞后的作用，这是由于相变的过程都需要足够的驱动力。

常用钢材热处理参数表

火等温℃
炉冷
710
炉冷
正温度℃ 火冷却
900-950 900-950
900-950 870-880
空冷
930-950
温度℃ 980
880
840 820
淬
硬度
火
61-64 58-60 ＞62
65
HRC
840
860 800
800 840
53-58 62-66 62 62-64 62-65
150℃ 63
810-870 800-870 780-800 炉冷
850-870
正温度℃ 820-860 820-860 830-860 850-880
火冷却
空冷
温度℃ 淬
硬度火
HRC
810 57-64
810 57-64
870 ＞60
860 56-62
880 54-56
880 950 1050 1130 58-60 60-62 62-63 42-45
各 150℃ 61
61
61
56
54
59
60
63
42
种 200℃ 58
58
60
55
52
58
59
62
42
不 300℃ 54
54
56
51
48
53
58
59
43
同 400℃ 47
47
51
49
42
48
57
57
44
温 500℃
39
39
43
45
39
42
54
55
48

钢铁材料的一般热处理,一张表全懂了

热处理是指金属材料在固态下，通过加热、保温、冷却的手段，改变金属材料内部的组织状态，从而获得所需性能的一种热加工工艺。

常见的热处理的方法请参考下表。

名称热处理过程热处理目的1．退火将钢件加热到一定温度，保温一定时间，然后缓慢冷却到室温①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工②细化晶粒，均匀钢的组织，改善钢的性能及为以后的热处理作准备③消除钢中的内应力。

防止零件加工后变形及开裂退火类别(1)完全退火将钢件加热到临界温度(不同钢材临界温度也不同，一般是710-750℃，个别合金钢的临界温度可达800—900ºC)以上30—50ºC，保温一定时间，然后随炉缓慢冷却(或埋在沙中冷却)细化晶粒，均匀组织，降低硬度，充分消除内应力完全退火适用于含碳量(质量分数)在O．8％以下的锻件或铸钢件(2)球化退火将钢件加热到临界温度以上20～30ºC，经过保温以后，缓慢冷却至500℃以下再出炉空冷降低钢的硬度，改善切削性能，并为以后淬火作好准备，以减少淬火后变形和开裂,球化退火适用于含碳量(质量分数)大于O．8％的碳素钢和合金工具钢(3)去应力退火将钢件加热到500～650ºC，保温一定时间，然后缓慢冷却(一般采用随炉冷却)消除钢件焊接和冷校直时产生的内应力，消除精密零件切削加工时产生的内应力，以防止以后加工和用过程中发生变形去应力退火适用于各种铸件、锻件、焊接件和冷挤压件等2．正火将钢件加热到临界温度以上40～60ºC，保温一定时间，然后在空气中冷却①改善组织结构和切削加工性能②对机械性能要求不高的零件，常用正火作为最终热处理③消除内应力3．淬火将钢件加热到淬火温度，保温一段时间，然后在水、盐水或油(个别材料在空气中)中急速冷却①使钢件获得较高的硬度和耐磨性②使钢件在回火以后得到某种特殊性能，如较高的强度、弹性和韧性等淬火类别(1)单液淬火将钢件加热到淬火温度，经过保温以后，在一种淬火剂中冷却单液淬火只适用于形状比较简单，技术要求不太高的碳素钢及合金钢件。

钢材回火温度与颜色

钢材回火温度与颜色一、温度与颜色关系钢材的颜色与其回火温度有着密切的关系。

在一定的回火温度下，钢材会呈现出特定的颜色。

这种颜色变化可以作为判断钢材回火温度的参考依据。

二、温度对钢材性能的影响回火温度对钢材的性能产生重要影响。

随着回火温度的升高，钢材的硬度、强度、韧性、延展性等性能指标都会发生变化。

在适当的回火温度下，钢材的强度和韧性可以得到最佳的平衡。

三、不同温度下的钢材颜色变化以下是几种常见钢材在不同回火温度下的颜色变化：1. 碳钢：随着回火温度的升高，碳钢的颜色逐渐从深蓝色变为浅蓝色，再到黄色，最后变为橙红色。

2. 不锈钢：不锈钢的颜色在回火温度变化时相对稳定。

一般而言，升高回火温度会使不锈钢的颜色略微变暗。

3. 合金钢：合金钢的颜色变化范围较广。

在回火温度较低时，合金钢呈蓝色，随着温度升高，颜色逐渐变为黄色、橙色和红色。

四、回火温度对钢材硬度的影响回火温度对钢材的硬度有显著影响。

在一定的回火温度下，钢材的硬度会达到最佳值。

然而，过高的回火温度会导致钢材硬度降低。

五、温度对钢材耐腐蚀性的影响回火温度对钢材的耐腐蚀性有一定影响。

在适当的回火温度下，钢材的耐腐蚀性会得到提高。

然而，过高的回火温度可能会降低钢材的耐腐蚀性。

六、温度对钢材可加工性的影响回火温度对钢材的可加工性有一定影响。

在适当的回火温度下，钢材的可加工性较好。

然而，过高的回火温度可能导致钢材变脆，使其加工困难。

七、回火温度对钢材疲劳强度的影响回火温度对钢材的疲劳强度有一定影响。

在适当的回火温度下，钢材的疲劳强度会得到提高。

然而，过高的回火温度可能导致钢材的疲劳强度降低。

八、温度与回火时间的关系回火时间与回火温度之间存在一定的关系。

通常情况下，回火时间越长，回火温度越高。

合理的回火时间和回火温度组合可以使钢材达到最佳的性能状态。

九、回火温度对钢材尺寸稳定性的影响回火温度对钢材的尺寸稳定性有一定影响。

在适当的回火温度下，钢材的尺寸稳定性较好。

钢材加热温度与颜色图谱对照

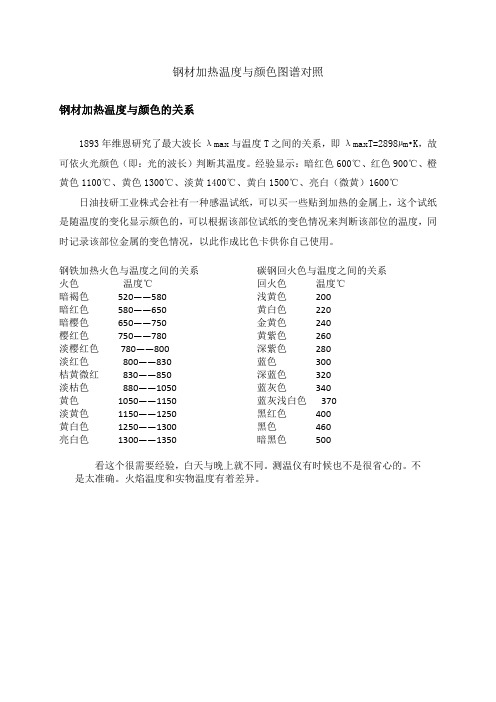

钢材加热温度与颜色图谱对照
钢材加热温度与颜色的关系
1893年维恩研究了最大波长λmax与温度T之间的关系，即λmaxT=2898µm•K，故可依火光颜色（即：光的波长）判断其温度。

经验显示：暗红色600℃、红色900℃、橙黄色1100℃、黄色1300℃、淡黄1400℃、黄白1500℃、亮白（微黄）1600℃
日油技研工业株式会社有一种感温试纸，可以买一些贴到加热的金属上，这个试纸是随温度的变化显示颜色的，可以根据该部位试纸的变色情况来判断该部位的温度，同时记录该部位金属的变色情况，以此作成比色卡供你自己使用。

钢铁加热火色与温度之间的关系火色温度℃
暗褐色 520——580
暗红色 580——650
暗樱色 650——750
樱红色 750——780
淡樱红色 780——800
淡红色 800——830
桔黄微红 830——850
淡枯色 880——1050
黄色 1050——1150
淡黄色 1150——1250
黄白色 1250——1300
亮白色 1300——1350
碳钢回火色与温度之间的关系回火色温度℃
浅黄色 200
黄白色 220
金黄色 240
黄紫色 260
深紫色 280
蓝色 300
深蓝色 320
蓝灰色 340
蓝灰浅白色 370
黑红色 400
黑色 460
暗黑色 500
看这个很需要经验，白天与晚上就不同。

测温仪有时候也不是很省心的。

不是太准确。

火焰温度和实物温度有着差异。

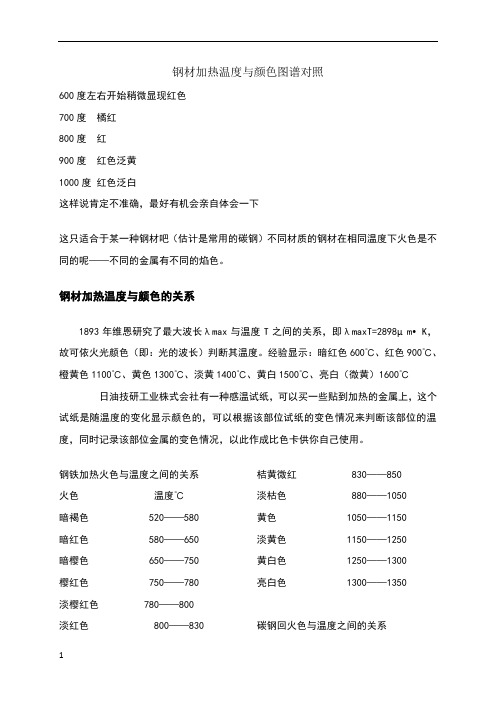

钢材加热温度与颜色图谱对照[1]

钢材加热温度与颜色图谱对照600度左右开始稍微显现红色700度橘红800度红900度红色泛黄1000度红色泛白这样说肯定不准确，最好有机会亲自体会一下这只适合于某一种钢材吧（估计是常用的碳钢）不同材质的钢材在相同温度下火色是不同的呢——不同的金属有不同的焰色。

钢材加热温度与颜色的关系1893年维恩研究了最大波长λmax与温度T之间的关系，即λmaxT=2898µm•K，故可依火光颜色（即：光的波长）判断其温度。

经验显示：暗红色600℃、红色900℃、橙黄色1100℃、黄色1300℃、淡黄1400℃、黄白1500℃、亮白（微黄）1600℃日油技研工业株式会社有一种感温试纸，可以买一些贴到加热的金属上，这个试纸是随温度的变化显示颜色的，可以根据该部位试纸的变色情况来判断该部位的温度，同时记录该部位金属的变色情况，以此作成比色卡供你自己使用。

钢铁加热火色与温度之间的关系火色温度℃暗褐色 520——580 暗红色 580——650 暗樱色 650——750 樱红色 750——780 淡樱红色 780——800 淡红色 800——830 桔黄微红830——850 淡枯色 880——1050 黄色 1050——1150 淡黄色 1150——1250 黄白色 1250——1300 亮白色 1300——1350碳钢回火色与温度之间的关系回火色温度℃浅黄色 200 黄白色 220 金黄色 240 黄紫色 260 深紫色 280 蓝色 300 深蓝色 320 蓝灰色 340 蓝灰浅白色 370 黑红色 400 黑色 460 暗黑色 500看这个很需要经验，白天与晚上就不同。

测温仪有时候也不是很省心的。

不是太准确。

火焰温度和实物温度有着差异。

v1.0 可编辑可修改。

钢丝温度与颜色的对应关系

钢丝温度与颜色的对应关系
温度/ ℃颜色特征
550 暗褐色
630 褐红色
680 暗红色
740 暗樱红色
770 樱红色
800 鲜明的樱红色
850 鲜红色
900 黄红色
950 浅黄红色
1000 黄色
1100 鲜明的黄色
1200 黄白色
1300 黄白色、亮而有点刺眼
还有：火焰的温度决定火焰的颜色，低温的时候是红外线，随着温度的上升，从红色橙色、黄色白色、青色蓝色再到紫色，最后到看不见的紫外线(温度可达到几万摄氏度)，焰色在不断的改变。

若从高能物理的角度来说，红外线、有色光谱段的火焰都是低能量的火焰，温度继续高下去，火焰的颜色从紫外线到x线到^y线，等等。

这些都是无法形容的“颜色”。

表2 正常条件下冶炼燃料的火焰颜色和温度对应关系
火焰颜色火焰温度火焰颜色火焰温度
暗红色600oC 深红色700℃
橘红色1000℃纯橘色1100oC
金橘色1200~C 金黄色1300~C
金白色1400℃纯白色1500℃
白蓝色150o℃天蓝色篙。

几种常见钢材的热处理，附观色识温

几种常见钢材的热处理，附观色识温材料：5160 (弹簧钢）一种很普遍的高端钢材，主要是一种简单的弹簧钢加入铬来增强硬度，具有很好的打磨度。

但其更广为人知的是杰出的坚韧性（象L-6一样）。

通常被用于制造剑类（硬度低于50s RC）和使用强度大的刀具（最高硬度大于60s RC）。

800度油淬,250度回火,保温几分钟,回火250度,保温几分钟意思是,如果你有热处理炉,达到250度时控制在这个温度,过几分钟后即可开炉.用土炉子时估计到250度左右了,把刀夹出迅速插入热煤灰堆几分钟即可完成回火.水冷,弹簧钢空冷有回火脆性,所以要水冷.没有高温计热处理炉,目测火色估温度. 淬火后尺寸没变化,表面会有些轻微脱炭,不过没关系,研磨过后脱炭层就会被磨掉,弹簧钢都应该用油淬，可以达到60度或者再高一点，但是那样子落到地上或者用手掰都会断。

油的冷却速度在工件温度200-300度跟水比肯定是不够，但是可以有效防止开裂。

而且弹簧钢的淬透性很好，如果坚持用弹簧钢做刀，那么还是用油淬比较合适。

52100(GCR15)轴承钢：52100是一种滚轴钢材，只被锻工们使用。

它和5160很近似，(但52100约含有 1% 碳，而5160 约含有0.60%碳)，比5160的打磨度好，但不如5160坚韧。

常被用于制造猎刀和其他打磨度要求高而坚韧度要求不似5160那么高的刀具。

轴承钢做刀不错，都能做砍刀了。

回火的时候温度低一点就可以，200多度应该比较合适.GCR15球化退火工艺:加热到790-810度.保温.2-4小时.等温700-720度.保温.1-3小时,随炉冷至500度出炉空冷.淬火温度850.C.油淬.回火温度240.C 保温90-120分钟.硬度HRC59。

还有一种是：52100处理方法（青面兽版）淬火（盐浴）650-700度预热8分钟再加热到850-860度保温8-9分钟后油淬回火 160-180度 8小时D-2（cr12mo1v~cr12mov）D-2 有时被叫作“半不锈钢”，含铬量较高（12%），但不到不锈钢的程度。

肉眼判断钢材加热温度的方法

肉眼判断钢材加热温度的方法不是太准确，我以前写过，颜色这东西光说不行，要看了才知道大体是，在600度左右开始稍微显现红色700度橘红800度红900度红色泛黄1000度红色泛白这样说肯定不准确，最好有机会亲自体会一下这只适合于某一种钢材吧（估计是常用的碳钢）？不同材质的钢材在相同温度下火色是不同的呢——不同的金属有不同的焰色。

钢材加热温度与颜色的关系钢材温度与颜色的关系1893年维恩研究了最大波长λmax与温度T之间的关系，即λmaxT=2898µm•K，故可依火光颜色（即：光的波长）判断其温度。

经验显示：暗红色600℃、红色900℃、橙黄色1100℃、黄色1300℃、淡黄1400℃、黄白1500℃、亮白（微黄）1600℃日油技研工业株式会社有一种感温试纸，可以买一些贴到加热的金属上，这个试纸是随温度的变化显示颜色的，可以根据该部位试纸的变色情况来判断该部位的温度，同时记录该部位金属的变色情况，以此作成比色卡供你自己使用。

钢铁加热火色与温度之间的关系火色温度℃暗褐色520——580暗红色580——650暗樱色650——750樱红色750——780淡樱红色780——800淡红色800——830桔黄微红830——850淡枯色880——1050黄色1050——1150淡黄色1150——1250黄白色1250——1300亮白色1300——1350碳钢回火色与温度之间的关系回火色温度℃浅黄色200黄白色220金黄色240黄紫色260深紫色280蓝色300深蓝色320蓝灰色340蓝灰浅白色370黑红色400黑色460暗黑色500看这个很需要经验。

白天与晚上就不同。

:lol测温仪有时候也不是很省心的。

不是太准确。

火焰温度和实物温度有着差异。

1893年维恩研究了最大波长λmax与温度T之间的关系，即λmaxT=2898µm·K，故可依火光颜色（即：光的波长）判断其温度。

经验显示：暗红色600℃、红色900℃、橙黄色110 0℃、黄色1300℃、淡黄1400℃、黄白1500℃、亮白（微黄）1600℃。

回火温度与颜色对照表

回火温度与颜色对照表一、引言回火是金属材料热处理过程中的一种重要工艺，在不同的回火温度下，金属材料表面会出现不同的颜色变化。

这种颜色变化可以用于判断材料的回火状态和性能，对于金属材料的应用具有重要的指导意义。

本文将深入探讨回火温度与颜色的对照关系，为热处理工艺提供参考。

二、回火温度与颜色对照关系的原理回火温度与金属材料表面颜色之间的关系是基于金属的氧化反应。

当金属材料受热回火过程中，其中的氧化膜会随着温度的升高发生颜色变化。

不同的回火温度会导致不同颜色的氧化膜形成，根据这种颜色变化可以判断材料的回火状态和性能。

三、回火温度与颜色对照表下面是一个常见的回火温度与颜色对照表，用于指导金属材料的回火工艺：回火温度（摄氏度）颜色150 黄色200 黄绿色250 绿色300 蓝绿色350 蓝色400 紫色450 深紫色500 深蓝色550 深青色600 青色650 浅青色700 浅蓝色750 浅紫色800 淡紫色回火温度（摄氏度）颜色850 黑色四、回火温度与材料性能的关系回火温度对金属材料的性能有着重要的影响。

不同回火温度下材料的硬度、韧性、强度等性能会发生变化，因此选择合适的回火温度是金属材料热处理的关键环节。

4.1 硬度与回火温度的关系一般来说，回火温度越高，材料的硬度越低，回火温度越低，材料的硬度越高。

这是因为低回火温度下，材料中的碳化物颗粒会趋向于聚集，从而提高了材料的硬度。

但是高回火温度可能使材料过于韧性，导致硬度下降。

4.2 韧性与回火温度的关系韧性是指材料在受力时，能够发生塑性变形而不发生破坏的能力。

一般来说，回火温度越高，材料的韧性越好。

这是因为高回火温度可以促进材料的晶界弥散，提高材料的塑性。

4.3 强度与回火温度的关系强度是指材料在受力时，能够承受的最大应力。

一般来说，回火温度越高，材料的强度越低。

这是因为高回火温度会导致晶粒长大，从而使材料的强度降低。

五、如何选择合适的回火温度根据金属材料的性质和应用要求，选择合适的回火温度非常重要。
