网络中是否存在干扰源？在哪里？影响范围多大？
如何找到干扰并控制干扰？
方法1:频谱分析仪 使用频谱分析仪分析空口频谱。由于wlan因为我们通常不知道象蓝牙、微波炉的实际的 频谱图形，因此使用频谱分析仪来找干扰通常需要有专业的频谱分析技能。使用频谱分 析仪需要到现场，因为体积和电源的原因十分不方便。 方法2:无线频谱分析卡 通过在笔记本的PC卡里无线频谱分析卡携带方便，通过频谱分析软件里内置各种无线干 扰的特征，可以直观地识别出各种各样的干扰，比如蓝牙、摄像头。频谱分析卡需要使 用者到现场，频谱分析仪无法定位干扰。
思科模拟校园网构建
一、背景某学校校园网处于改造中，为保证部分网络中信息安全，拒绝其他部门计算机访问，通过在交换机使用虚拟局域网技术，实现部门间安全隔离。
通过VLAN技术实现部门之间的安全隔离后，部门与部门之间无法访问对方网络，造成信息共享不方便。
学校希望划分虚拟网络后，部门之间能有选择实施通信，保证部门之间地网络的安全连通.同时，实现不同校区网络之间的互连互通。
网络中心通过路由器，连接到学校的公共服务器上，保证所有主机能够连接到公共服务器。
二、需求及分析需求1：保证部分网络中信息安全，拒绝其他部门计算机访问。
分析1:使用VLAN技术划分子网，实现各部门安全隔离。
需求2: 部门之间能有选择实施通信，保证部门之间地网络的安全连通。
分析2: 各个VLAN间需要通过核心交换机进行VLAN间路由，保证各个网段间能够互相访问。
需求3: 实现不同校区网络之间的互连互通。
分析3:使用路由技术以链接不同校区主机。
需求4:保证所有主机连接公共服务器。
分析4:使用通过路由技术实现所有主机可连接到公共服务器。
三、拓扑图四、技术实现1.IP地址划分根据学校的部门数量划分，将学校分为以下几个VLAN:2 配置(1)二级交换机配置二级交换机使用机型为2650-24，主要使用vlan技术实现划分子网，已达到以下作用1.端口的分隔。
即便在同一个交换机上，处于不同VLAN的端口也是不能通信的。
这样一个物理的交换机可以当作多个逻辑的交换机使用。
2.网络的安全。
不同VLAN不能直接通信，杜绝了广播信息的不安全性。
3.灵活的管理。
更改用户所属的网络不必换端口和连线，只更改软件配置就可以了。
具体配置见下：Switch0配置：划分vlan10和vlan20Switch>enSwitch#Switch# configure terimanalSwitch(config)#hostname Switch0Switch0(config)# vlan 10Switch0(config-vlan)#exitSwitch0(config)#interface fastethernet 0/1Switch0(config-if)#switchport access vlan 10Switch0(config-if)#no shutdownSwitch0(config-if)#exitSwitch0(config)# vlan 20Switch0(config)#interface fastethernet 0/2 Switch0(config-if)#switchport access vlan20 Switch0(config-if)#no shutdownSwitch0(config-if)#exit设置trunk通道实现不同vlan连通Switch0(config)#interface fastethernet 0/3 Switch0(config-if)#switchport mode trunk Switch0(config-if)#exitSwitch0(config)#interface fastethernet 0/4 Switch0(config-if)#switchport mode trunk 使用”show vlan”命令查看VLAN配置信息Switch1配置：划分vlan10Switch>enSwitch#Switch# configure terimanalSwitch1(config)#hostname Switch1 Switch1(config)# vlan 10Switch1(config-vlan)#exitSwitch1(config)#interface fastethernet 0/1 Switch1(config-if)#switchport access vlan 10 Switch1(config-if)#no shutdownSwitch1(config-if)#exit设置trunk通道实现不同vlan连通Switch1(config)#interface fastethernet 0/2 Switch1(config-if)#switchport mode trunk Switch1(config-if)#exitSwitch1(config)#interface fastethernet 0/3 Switch1(config-if)#switchport mode trunk Switch1(config-if)#exitSwitch2配置：划分vlan30Switch>enSwitch#Switch# configure terimanalSwitch(config)#hostname Switch2Switch2(config)# vlan 30Switch2(config-vlan)#exitSwitch2(config)#interface fastethernet 0/1 Switch2(config-if)#switchport access vlan 30 Switch2(config-if)#no shutdownSwitch2(config)#interface fastethernet 0/2 Switch2(config-if)#switchport access vlan30 Switch2(config-if)#no shutdownSwitch2(config-if)#exit设置trunk通道实现不同vlan连通Switch2(config)#interface fastethernet 0/3 Switch2(config-if)#switchport mode trunk Switch2(config-if)#exitSwitch3配置：划分vlan40Switch>enSwitch#Switch# configure terimanalSwitch(config)#hostname Switch3Switch3(config)# vlan 40Switch3(config-vlan)#exitSwitch3(config)#interface fastethernet 0/1 Switch3(config-if)#switchport access vlan 40 Switch3(config-if)#no shutdownSwitch3(config-if)#exitSwitch3(config)#interface fastethernet 0/2 Switch3(config-if)#switchport access vlan40 Switch3(config-if)#no shutdownSwitch3(config-if)#exit设置trunk通道实现不同vlan连通Switch3(config)#interface fastethernet 0/3 Switch3(config-if)#switchport mode trunk Switch3(config-if)#exitSwitch4配置：划分vlan50Switch>enSwitch#Switch# configure terimanalSwitch(config)#hostname Switch4Switch4(config)# vlan 50Switch4(config-vlan)#exitSwitch4(config)#interface fastethernet 0/1 Switch4(config-if)#switchport access vlan 50 Switch4(config-if)#no shutdownSwitch4(config-if)#exitSwitch4(config)#interface fastethernet 0/2Switch4(config-if)#no shutdownSwitch4(config-if)#exit设置trunk通道实现不同vlan连通Switch4(config)#interface fastethernet 0/3Switch4(config-if)#switchport mode trunkSwitch4(config-if)#exit(2)三级交换机配置三级交换机使用3560-24PS型号，主要实现不同vlan主机信息互通以及连接路由具体配置如下：Switch3560配置：创建虚拟vlan，作为二层交换机上vlan对应虚拟接口且配置子网地址，作为二层设备虚拟网关接口Switch>enSwitch#Switch# configure terimanalSwitch(config)#hostname Switch3560Switch3560(config)# vlan 10Switch3560(config-vlan)#exitSwitch3560(config)# vlan 20Switch3560(config-vlan)#exitSwitch3560(config)# vlan 30Switch3560(config-vlan)#exitSwitch3560(config)# vlan 40Switch3560(config-vlan)#exitSwitch3560(config)#interface vlan 10Switch3560(config-if)#ip address 192.168.10.1 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exitSwitch3560(config)#interface vlan 20Switch3560(config-if)#ip address 192.168.20.1 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exitSwitch3560(config)#interface vlan 30Switch3560(config-if)#ip address 192.168.30.1 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exitSwitch3560(config)#interface vlan 40Switch3560(config-if)#ip address 192.168.40.1 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exit设置trunk通道实现不同vlan跨交换机通信Switch3560(config)#interface fa 0/1Switch3560(config-if)#no shutdownSwitch3560(config-if)#exitSwitch3560(config)#interface fa 0/2Switch3560(config-if)#switch mode trunkSwitch3560(config-if)#no shutdownSwitch3560(config-if)#exitSwitch3560(config)#interface fa 0/3Switch3560(config-if)#switch mode trunkSwitch3560(config-if)#no shutdownSwitch3560(config-if)#exitSwitch3560(config)#interface fa 0/4Switch3560(config-if)#switch mode trunkSwitch3560(config-if)#no shutdownSwitch3560(config-if)#exit给端口fa0/5设置地址以连接路由器Switch3560(config)#interface fa 0/5Switch3560(config-if)#no switchportSwitch3560(config-if)#ip address 192.168.61.2 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exit配置动态路由以连接路由Switch3560(config)#router ripSwitch3560(configrouter)#version 2Switch3560(configrouter)#network192.168.10.0Switch3560(configrouter)#network192.168.20.0Switch3560(configrouter)#network192.168.30.0Switch3560(configrouter)#network192.168.40.0Switch3560(configrouter)#network192.168.61.0Switch3560(configrouter)#no auto-summarySwitch3560(configrouter)#exit第二个Switch3560配置：创建虚拟vlan，作为二层交换机上vlan对应虚拟接口且配置子网地址，作为二层设备虚拟网关接口Switch>enSwitch#Switch# configure terimanalSwitch(config)#hostname Switch3560Switch3560(config)# vlan 50Switch3560(config-vlan)#exitSwitch3560(config)#interface vlan 50Switch3560(config-if)#ip address 192.168.50.1 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exit设置trunk通道实现不同vlan跨交换机通信Switch3560(config)#interface fa 0/1Switch3560(config-if)#switch mode trunkSwitch3560(config-if)#no shutdownSwitch3560(config-if)#exit给端口fa0/2设置地址以连接路由器Switch3560(config)#interface fa 0/2Switch3560(config-if)#no switchportSwitch3560(config-if)#ip address 192.168.52.2 255.255.255.0Switch3560(config-if)#no shutdownSwitch3560(config-if)#exit配置动态路由以连接路由Switch3560(config)#router ripSwitch3560(configrouter)#version 2Switch3560(configrouter)#network192.168.50.0Switch3560(configrouter)#network192.168.52.0Switch3560(configrouter)#no auto-summarySwitch3560(configrouter)#exit(3)路由器配置路由器使用2811型号的路由器，加一个WIC-2T，主要为实现不同地区的信息连接以及连通服务器具体配置如下：Router0各个端口设置地址Router>enRouter#Router # configure terimanalRouter# (config)#hostname R0Router0# (config)#interface fa0/1Router0# (config-if)#ip address 192.168.61.1 255.255.255.0Router0# (config-if)#no shutdownRouter0# (config-if)#exitRouter0# (config)#interface Se0/3/0Router0# (config-if)#ip address 192.168.70.1 255.255.255.0Router0# (config-if)#no shutdownRouter0# (config-if)#exitRouter0# (config)#interface Se0/3/1Router0# (config-if)#ip address 192.168.80.1 255.255.255.0Router0# (config-if)#no shutdownRouter0# (config-if)#exit设置路由Router0# (config)#router ripRouter0# (configrouter)#version 2Router0# (configrouter)#network192.168.61.0Router0# (configrouter)#network192.168.70.0Router0# (configrouter)#network192.168.80.0Router0# (configrouter)#no auto-summaryRouter0# (configrouter)#exitRouter0# (config)#ip router 0.0.0.0 0.0.0.0 192.168.61.2 Router0# (config)#exitRouter1Router>enRouter#Router # configure terimanalRouter# (config)#hostname R1Router1# (config)#interface fa0/1Router1# (config-if)#ip address 192.168.52.1 255.255.255.0 Router1# (config-if)#no shutdownRouter1# (config-if)#exitRouter1# (config)#interface Se0/3/0Router1# (config-if)#ip address 192.168.70.2 255.255.255.0 Router1# (config-if)#no shutdownRouter1# (config-if)#exitRouter1# (config)#interface Se0/3/1Router1# (config-if)#ip address 192.168.90.1 255.255.255.0 Router1# (config-if)#no shutdownRouter1# (config-if)#exit设置路由Router1# (config)#router ripRouter1# (configrouter)#version 2Router1# (configrouter)#network192.168.52.0Router1# (configrouter)#network192.168.70.0Router1# (configrouter)#network192.168.90.0Router1# (configrouter)#no auto-summaryRouter1# (configrouter)#exitRouter1# (config)#ip router 0.0.0.0 0.0.0.0 192.168.70.1 Router1# (config)#exitRouter2Router>enRouter#Router # configure terimanalRouter# (config)#hostname R1Router2# (config)#interface fa0/1Router2# (config-if)#ip address 192.168.92.1 255.255.255.0 Router2# (config-if)#no shutdownRouter2# (config-if)#exitRouter2# (config)#interface Se0/3/0Router2# (config-if)#ip address 192.168.80.2 255.255.255.0 Router2# (config-if)#no shutdownRouter2# (config-if)#exitRouter2# (config)#interface Se0/3/1Router2# (config-if)#ip address 192.168.90.2 255.255.255.0 Router2# (config-if)#no shutdownRouter2# (config-if)#exit设置路由Router2# (config)#router ripRouter2# (configrouter)#version 2Router2# (configrouter)#network192.168.52.0Router2# (configrouter)#network192.168.70.0Router2# (configrouter)#network192.168.90.0Router2# (configrouter)#no auto-summaryRouter2# (configrouter)#exitRouter2# (config)#ip router 0.0.0.0 0.0.0.0 192.168.70.1Router2# (config)#exit3.测试使用”show vlan”命令查看VLAN配置信息举例查看switch0vlan信息举例查看switch3560vlan信息使用”show ip route”命令查看路由器路由表信息举例查看router0路由信息使用ping命令，测试主机是否能够连接服务器结果显示处于连通状态。
大学校园网络工程方案H3C和思科混合组网
校园网络工程方案网络 1 组有限公司地址： *** 学院电话： ****前言20.1 网络应用的发展20.2 建设*** 医科大学校园网的必要性3第一章*** 医科大学校园网需求分析51.1 *** 医科大学网络现状51.2 用户需求分析51.3 功能需求6第二章系统方案设计的总体思路72.1 校园网络系统的构成72.2 系统方案设计的总体思路7 第三章网络系统设计方案93.1 网络的分层设计原则：93.1.1 核心层Core Layer103.1.2 分布层Distribution Layer103.1.3 接入层Access Layer113.2 综合布线系统设计113.2.1 综合布线系统组成简介113.2.2 设计综合布线系统依据的标准143.2.3 LUCENT 布线系统简介143.2.4 设计*** 医科大学中学综合布线系统的考虑163.3 网络系统方案设计193.3.1 校园网的设计目标193.3.2 网络建设原则要求193.3.3 系统需求分析213.3.4 产品技术选型213.3.5 厂家产品选择25第四章主机系统设计方案27第五章软件系统设计方案285.1 系统软件295.2 服务器软件295.3 应用软件305.4 工具软件30第六章网路设备清单316.1 网络设备316.2 防火墙详细参数32CISCO ASA5510-BUN-K9326.3网关路由器33 CISCO 2921/K9336.4 核心层交换机35 CISCO WS-C6509-E356.5模块接口卡36 CISCO WS-X6724-SFP366.6 汇聚层交换机37CISCO WS-C3750G-12S-S37 H3C S5500-28C-EI386.7 接入层交换机41H3C S3100-52TP-SI41H3C S1016R436.8 服务器44IBM System x3500 M3(7379I18)446.4 多媒体设备及外设46第七章工程实施管理477.1 工程组织477.2 施工技术要求487.2.1 设备间环境建议和施工管理487.2.2 施工技术要求487.2.3 测试的方案607.2.4 竣工及验收617.3 工程实施627.3.1 工程设计627.3.2 实施步骤627.3.3 施工进度647.4 系统支持和维护65第八章售后服务和技术支持658.1 产品质量保证658.2 工程质量668.3 工程图纸和售后服务668.4 培训660.1 网络应用的发展目前，全球已掀起一股信息高速公路规划和建设的高潮，作为其雏形，国际互联网(In ternet) 上相连的计算机已近达数千万台，全球有数亿人在In ternet上进行信息交换和各种业务处理。
思科无线网络解决方案
目录1.WLAN在企业中的应用概述 (3)2.企业WLAN应用需求 (3)3.企业WLAN设计思想 (5)3.1企业WLAN设计原则 (5)3.2思科企业WLAN设计思想 (5)3.3思科WLAN解决方案体系结构 (6)3.3.1 无线网络的挑战 (6)3.3.2 思科集中化无线网络解决方案 (7)3.3.3集中化协议LWAPP简介 (9)3.3.4集中化和统一WLAN的好处 (11)3.3.4.１便于升级 (12)3.3.4.２通过动态RF管理建立可靠的连接 (12)3.3.4.３通过用户负载均衡优化每个用户的性能 (13)3.3.4.４访客联网 (15)3.3.4.５第三层漫游 (16)3.3.4.6 嵌入式无线IDS (16)3.3.4.7 定位服务 (17)3.3.4.8 WLAN语音 (17)3.3.4.9 降低总拥有成本 (18)3.3.4.10 有线和无线整合 (19)3.3.4.11 总结 (20)4.思科企业WLAN建设方案 (21)4.1物理设计（部署） (21)4.1.1 有线部分逻辑独立组网 (21)4.1.2 有线部分物理独立组网 (22)4.1.3无线覆盖方案 (23)4.1.3.1 覆盖区域 (23)4.1.3.2 设计指标、原则及覆盖方式 (23)4.1.3.3 室内覆盖 (25)4.2逻辑设计 (26)4.2.１地址和路由 (26)4.2.１.１无线网络地址和路由规划 (26)4.2.１.２IPv6规划考虑 (27)4..3 认证和计费 (28)5.解决方案的设计亮点 (29)5.1高性能的IP V6和IP V4无线接入 (29)5.2基于个人用户的运营管理 (29)5.3支持数据、语音等多种业务，有其它智能业务扩展能力 (30)5.4满足企业特点的安全和可靠性 (30)5.5满足生产、运营网络要求的运维和管理 (30)5.6支持用户全网漫游 (31)5.7灵活部署、易于扩展、高性价比 (31)6.思科企业无线网络解决方案产品介绍 (32)6.1室内无线接入点AP1242 (32)6.2无线安全控制器WLC (41)6.3无线网络管理软件WCS (45)1.WLAN在企业的应用概述经过这些年有线网络建设、运行、维护，从实践结果来看，由于目前网络是“有线”的，所以在有些应用领域会出现困难。
高校思科无线网络解决方案

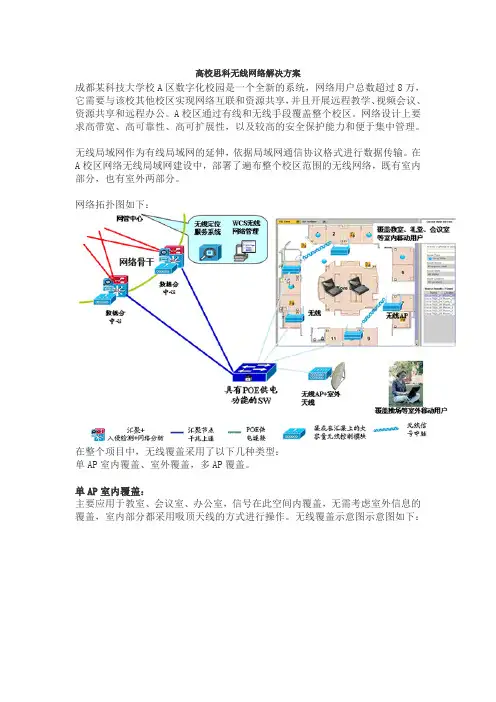

高校思科无线网络解决方案成都某科技大学校A区数字化校园是一个全新的系统，网络用户总数超过8万，它需要与该校其他校区实现网络互联和资源共享，并且开展远程教学、视频会议、资源共享和远程办公。
