人教版高中物理选修二第五章《传感器》检测题(有答案解析)
【单元练】人教版高中物理选修2第五章【传感器】经典测试卷(含答案解析)
一、选择题1．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量A解析：AA．热敏电阻能够把温度这个热学量转换为电阻这个电学量，由半导体制成，且随着温度升高，其电阻在减小，对温度感知灵敏，故A错误；B．电子秤所使用的测力装置是力传感器，利用通过应力片的电流一定，压力越大，电阻越大，应力片两端的电压差越大，将力信号变成电信号，故B正确。
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量，故C正确；D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量，故D正确。
本题选择错误的，故选A。
2．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光D解析：D发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能。
故选D。
3．汽车轮胎气压自动报警装置的主要部件是压阻式压力传感器，某压阻式压力传感器的特点是压力F越大其电阻越小，现将该压力传感器R0接入如图所示电路中，开关S闭合，当压力传感器所受压力增大时，下列说法正确的是（）A．R1的电功率增大B．电压表的示数增大C．电流表的示数增大D．R2的电功率增大A解析：AA．据题意，压力增大时R0电阻减小，则外电路电阻减小，根据闭合电路欧姆定律，有E I R r外=+ 可知总电流I 减小，R 1的电功率为 121R P I R =可知R 1的电功率增大，故A 正确；B ．电压表测量的是并联电路的电压，根据公式，有()1U E I R r =-+并可知电压表的示数减小，故B 错误；C ．电流表测量R 2支路电流，根据公式，有22R U I R =并 可知电流表的示数减小，故C 错误；D ．R 2的电功率为 2222R R P I R = 则R 2的电功率减小，故D 错误。
最新人教版高中物理选修二第五章《传感器》检测(有答案解析)(2)
一、选择题1．(0分)[ID：129481]如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太光敏电阻，阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．(0分)[ID：129452]酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比3．(0分)[ID：129450]有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的电阻器）、显示体重的仪表G （实质上是电流表）。
不计踏板的质量，已知电流表的量程为2A，内阻为1Ω，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R=30-0.01F（F和R 的单位分别为N和Ω）。
下列说法中正确的是（）A．该秤能测量的最大体重是2500NB．该秤零刻度线（即踏板空载时的刻度线）应标在电流表 G刻度盘的0.375A处C．电流表G的量程越大，则能测量的最大体重越小D．该秤可以通过电路规律转换成12003200FI关系进行刻度转换4．(0分)[ID：129441]如图所示的电路可将声音信号转化为电信号，该电路中，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜，a b、构成了一个电容器，且通过导线与恒定电源两极相接，若声源S做简谐运动，则（）A．a振动过程中，a b、板之间的电场强度不变B．a振动过程中，a b、板所带的电荷量不变C．a振动过程中，电路中始终有方向不变的电流D．a板向右位移最大时，电容器的电容最大5．(0分)[ID：129431]图甲表示某压敏电阻的阻值R随所受压力变化的情况。
最新人教版高中物理选修二第五章《传感器》检测题(含答案解析)
一、选择题1．(0分)[ID：129481]如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太光敏电阻，阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．(0分)[ID：129456]关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光3．(0分)[ID：129442]位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。
假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数4．(0分)[ID：129435]下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量5．(0分)[ID：129429]人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。
当人两手握住脂肪测量仪的两把手时，就可知道人体脂肪所占的比例，下列说法中不正确的是（）A．脂肪测量仪的工作原理是通过人体电阻不同来判断人体脂肪所占的比例B．脂肪测量仪的工作原理是通过人体体重不同来判断人体脂肪所占的比例C．激烈运动之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确D．人在沐浴之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确6．(0分)[ID：129422]氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（）A．B．C．D．7．(0分)[ID：129416]如图电路中，电阻R随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。
最新人教版高中物理选修二第五章《传感器》检测题(包含答案解析)(1)
一、选择题1．(0分)[ID：129459]抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。
轻质弹簧右端和金属滑片P 固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。
定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。
当拉环不受力时，滑片P位于a端。
下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D．该健身器材能测量力的范围是0～400N2．(0分)[ID：129454]如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器3．(0分)[ID：129449]压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示数如图所示，下列判断正确的是（）A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动4．(0分)[ID：129433]如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场。
在触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容（耦合电容），四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。
最新人教版高中物理选修二第五章《传感器》测试题(包含答案解析)(1)

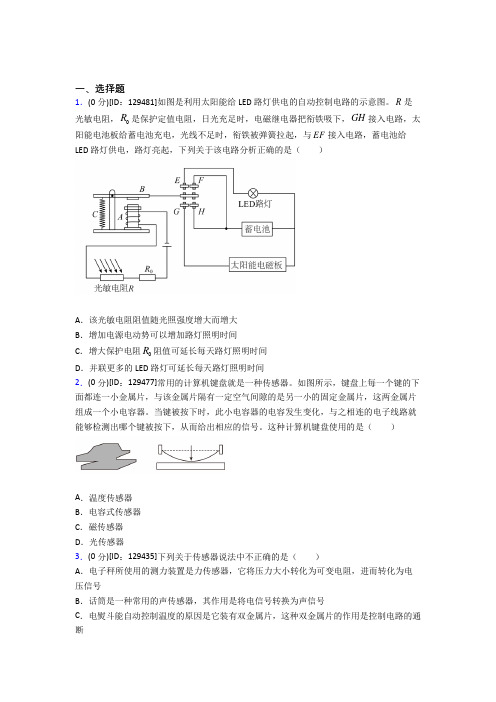

一、选择题1．(0分)[ID：129481]如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太光敏电阻，阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．(0分)[ID：129477]常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器3．(0分)[ID：129435]下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量4．(0分)[ID：129424]用图甲所示电路测量电流表的内阻。
闭合开关S，当变阻器的滑片滑至c处时，电流表和电压表的读数分别为40mA、9V，已知图甲中热敏电阻的I--U关系图线如图乙所示，则电流表的内阻为多少（）A．0．14ΩB．85ΩC．140ΩD．225Ω5．(0分)[ID：129418]关于传感器，下列说法中正确的是（）A．电熨斗通过压力传感器实现温度的自动控制B．动圈式话筒是利用电磁感应原理来工作的声传感器C．金属热电阻是一种将电学量转换为热学量的传感器D．火灾报警器都是利用温度传感器实现报警6．(0分)[ID：129399]传感器是把非电学量转换成电学量的一种元件。
最新人教版高中物理选修二第五章《传感器》检测题(含答案解析)(2)
一、选择题1．(0分)[ID：129481]如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太光敏电阻，阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．(0分)[ID：129457]现代生活离不开智能手机，手机中有很多特殊功能需要传感器来实现。
例如当人将手机靠近耳朵附近接听电话时，手机会自动关闭屏幕从而达到省电的目的，实现这一功能可能用到的传感器为（）A．光传感器和位移传感器B．磁传感器和温度传感器C．磁传感器和声传感器D．压力传感器和加速度传感器3．(0分)[ID：129436]如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。
两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m，电荷量为＋q的小球。
S断开时传感器上有示数，S闭合时传感器上恰好无示数。
重力加速度为g，则线圈中磁场B的变化情况和磁通量变化率分别是（）A．正在增强，mgdt nq∆Φ=∆B．正在增强，2mgdt nq∆Φ=∆C．正在减弱，mgdt nq∆Φ=∆D．正在减弱，2mgdt nq∆Φ=∆4．(0分)[ID：129432]如图所示为温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁，5是水银温度计（水银导电）。
常温下3触点处于断开状态4触点处于闭合状态，则下列说法正确的是（）A．当温度低于警戒温度时电磁铁磁性增强，3触点闭合4触点断开B．此装置为低温报警装置，温度低于警戒温度时，电铃报警C．此装置为高温报警装置，温度高于警戒温度时，指示灯亮D．要提高报警时的警戒温度应使导线AB短些5．(0分)[ID：129420]关于传感器，下列说法正确的是（）A．所有传感器都是由半导体材料做成的B．金属材料也可以制成传感器C．干簧管是一种能够感知电场的传感器D．传感器一定是通过感知电压的变化来传递信号的6．(0分)[ID：129414]目前许多国产手机都有指纹解锁功能，用的指纹识别传感器是电容式传感器，如图所示。
最新人教版高中物理选修二第五章《传感器》检测卷(含答案解析)(2)
一、选择题1．(0分)[ID：129460]关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量2．(0分)[ID：129455]下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量3．(0分)[ID：129446]如图所示，图甲表示某半导体热敏电阻R随温度t的变化情况。
把该半导体电阻与电池、电流表串联起来，如图乙所示，用该半导体作测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到一个最简单的热敏电阻温度计。
则下列说法正确的是（）A．电流表示数大说明温度较高B．电流表示数小说明温度较高C．电流表示数与温度成正比D．所改装的温度表刻度是均匀的4．(0分)[ID：129431]图甲表示某压敏电阻的阻值R随所受压力变化的情况。
把这个压敏电阻与秤台、电池、电流表组合起来（图乙），用压敏电阻作为承重的载体，把电流表的刻度改为相应的质量刻度，就得到了一个简易电子秤。
下列说法正确的是（）A．A F对应的物体质量应标在电流较大的刻度上，且物体质量与电流是线性关系B．B F对应的物体质量应标在电流较大的刻度上，且物体质量与电流是非线性关系C．A F对应的物体质量应标在电流较大的刻度上，且物体质量与电流是非线性关系F对应的物体质量应标在电流较大的刻度上，且物体质量与电流是线性关系D．B5．(0分)[ID：129430]酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
最新人教版高中物理选修二第五章《传感器》检测(含答案解析)(2)
一、选择题1．(0分)[ID：129481]如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太光敏电阻，阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．(0分)[ID：129477]常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器3．(0分)[ID：129448]下列说法中正确的是（）A．红外体温计能将人体红外线辐射的变化，转化成反应体温的电学量变化B．受迫振动的固有频率会随驱动力频率的变化而变化C．单摆的振动周期与摆球的质量有关D．高速宇宙飞船中的一小时比地球上的一小时短4．(0分)[ID：129442]位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。
假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数5．(0分)[ID：129432]如图所示为温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁，5是水银温度计（水银导电）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题1．(0分)[ID：129444]下列关于传感器说法正确的是（）A．干簧管接入电路中相当于电阻的作用B．霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压）C．光敏电阻随光照强度增加电阻增大D．热敏电阻的阻值随温度的升高而升高2．(0分)[ID：129416]如图电路中，电阻R随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。
下列说法正确的是（）A．低温对应电流较大的刻度上，且温度刻度均匀B．低温对应电流较大的刻度上，且温度刻度不均匀C．高温对应电流较大的刻度上，且温度刻度均匀D．高温对应电流较大的刻度上，且温度刻度不均匀3．(0分)[ID：129412]电容式传感器是用来将各种非电信号转变为电信号的装置。
由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法不正确的是（）A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度4．(0分)[ID：129408]如图所示是一火灾报警器的电路示意图，其中2R为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。
电流表为值班室的R所在处出现火情时，显示器的电流I、报显示器，电源两极之间接一报警器，当传感器2警器两端的电压U的变化情况是（）A ．I 变大，U 变大B ．I 变大，U 变小C ．I 变小，U 变大D ．I 变小，U 变小5．(0分)[ID ：129405]交通警察用来检测驾驶员呼气中酒精含量的检测器使用的传感器是（ ） A ．声音传感器 B ．化学传感器 C ．压力传感器 D ．温度传感器 6．(0分)[ID ：129398]关于“模块机器人”的组成部分中相当于“人脑”部分的是（ ） A ．执行器B ．传感器C ．控制器D ．敏感元件7．(0分)[ID ：129393]如图是磁敏报警装置中的一部分电路，其中R B 是磁敏传感器，它的电阻随金属异物的出现而减小；a 、b 接报警器．闭合S ，当传感器R B 所在处出现金属异物时，电流表的电流I 、ab 两端的电压U 将（ ）A ．I 减小，U 减小B ．I 减小，U 增大C ．I 增大，U 减小D ．I 增大，U 增大8．(0分)[ID ：129388]如图所示是一种烟雾报警器的控制电路图，其简化原理是调节可变电阻1R 使230U =，当有烟雾时，开始触发工作，其中g R 是光敏电阻，由此可知，要使开始工作，则应满足（ ）A ．23ϕϕ>B ．23ϕϕ<C ．23ϕϕ=D ．无法判断9．(0分)[ID ：129383]如图甲是某生产流水线上的产品输送及计数装置示意图．其中S 为激光源，R 1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R 2为定值保护电阻，a 、b 间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S 与R 1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V ，保护电阻R 2的阻值为400Ω．则（ ）A ．有光照射时光敏电阻R 1的阻值为800ΩB ．有光照射和无光照射时保护电阻R 2两端的电压之比为1：2C ．有光照射和无光照射时光敏电阻的阻值之比为1：2D ．每lh 通过S 与R 1之间的产品个数为6000个10．(0分)[ID ：129382]生活中的电子秤利用了传感器原理，电子秤称重时主要使用的是下列哪种传感器（ ） A ．超声波传感器B ．压力传感器C ．温度传感器D ．红外传感器11．(0分)[ID ：129473]为了节能和环保，一些公共场所用光敏电阻来自动控制照明系统的开关，如图甲所示，其中电源电动势3V E =，内阻不计，定值电阻010k ΩR =，电阻1R 是光敏电阻，阻值大小随光的强弱变化而变化，二者对应关系截图如表所示，物理学中用照度描述光的强弱，光越强，照度越大，lx 是照度的单位。
M 是电磁开关，内部结构如图乙所示，当电磁铁中通过的电流大于0.1mA 时，电磁铁吸合铁片，下列说法正确的是（ ）照度/lx 0.2 0.4 0.6 0.8 1.0 1.2 电阻/k Ω754028232018A ．光敏电阻的阻值大小随照度的增大而均匀减小B ．电磁开关M 利用了互感现象C ．当照度小于1.0lx 时，照明系统自动开启D ．增加电磁铁线圈匝数，照明系统平均每天的工作时间边长12．(0分)[ID ：129469]电子眼系统通过路面下埋设的感应线来感知汽车的压力。
感应线是一个压电薄膜传感器，压电薄膜在受压时两端产生电压，电压随压力变化而变化，压力越大电压越大，压力不变，电压一定。
压电薄膜与电容器C 、电阻R 组成图甲所示的回路。
红灯亮时，如果汽车的前、后轮先后经过感应线，回路中会产生两个脉冲电流，如图乙所示，即视为“闯红灯”，电子眼自动拍照记录。
则红灯亮时（）A．车轮停在感应线上时电阻R上有恒定电流B．车轮经过感应线的过程中，电容器先放电后充电C．车轮经过感应线的过程中，电阻R上的电流一直增大D．汽车前轮刚越过感应线，又倒回到线内，会被电子眼拍照二、填空题13．(0分)[ID：129552]霍尔元件是能够把磁学量________转换为电学量________的传感器元件。
14．(0分)[ID：129548]如图甲所示，为热敏电阻的R－t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。
当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。
为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计。
图中的“电源”是恒温箱加热器的电源。
则(1)应该把恒温箱内的加热器接在________（填“A、B端”或“C、D端”）。
(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为________Ω。
15．(0分)[ID：129535]智能化自动控制系统通常由______、______和______组成。
使用模块电路进行楼道自动灯控制，要求白天灯不亮、夜晚有声响时灯才亮，则其输入端需要使用______传感器和______传感器。
16．(0分)[ID：129533]DIS实验中的各种传感器主要用来________各种物理量，并将所得物理量转化为________信号，然后输入给________。
17．(0分)[ID：129525]如图所示，图甲为热敏电阻的R t-图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω.当线圈的电流大于或等于=，内阻不20mA时，继电器的衔铁被吸合。
为继电器线圈供电的电池的电动势E9.0V计。
图中的“电源”是恒温箱加热器的电源。
（1）应该把恒温箱内的加热器接在______ (填“A、B 端”或“C、D 端”).（2）如果要使恒温箱内的温度保持在100℃，可变电阻1R的阻值应调节为______ Ω。
18．(0分)[ID：129520]传感器是一种采集信息的重要器件。
如图所示，是一种测定压力的电容式传感器，力F作用于可动膜片电极时，可使膜片产生形变，引起电容的变化，当力F向上压膜片电极时，电容将__________（选填“增大”、“减小”或“不变”）；电容的单位：1μF=______F。
19．(0分)[ID：129511]温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随着温度变化的特性来工作的，如图甲所示，电源的电动势E=9.0 V，内阻不计；G为灵敏电流计，内阻R x保持不变；R为热敏电阻，其电阻阻值与温度的变化关系如图乙所示，闭合开关S，当R的温度等于20℃时，电流表示数I1=2 mA：当电流表的示数I2=3.6 mA 时，热敏电阻的温度是____________20．(0分)[ID：129498]利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况，图甲为某工厂成品包装车间的光传感记录器示意图，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示．若传送带始终匀速运动，每两个工件间的距离为0.3 m，则传送带运动的速度是___________,该传送带每分钟输送________个工件．三、解答题21．(0分)[ID：129631]按照你对以下几种传感器的理解，填写下面的表格。
传感器名称输入的物理量输出的物理量光敏电阻热敏电阻金属热电阻电阻应变片电容式位移传感器22．(0分)[ID：129597]物理实验中经常用光电门测量物体的速度，光电门传感器为门式结构，如图所示。
A管发射红外线，B管接收红外线。
A、B之间无挡光物体时，电路断开；有物体经过A、B之间时B管被挡光，电路接通。
请简述怎么计算出物体的速度。
23．(0分)[ID：129594]如图是一种光电计数装置的原理图，被计数的制品放在传送带上，光源安装在传送带的一侧，光电计数装置安装在传送带的另一侧。
每当传送带上有一个制品通过时，光线被挡住，电磁铁放开衔铁，计数齿轮转过一齿，计数器自动把制品数目记下来。
试说明这种计数装置的工作原理_______。
24．(0分)[ID：129589]如图所示，一条形磁铁置于水平转台上随转台一起做匀变速转动，一磁传感器位于转台边缘．从而可以获得传感器所在位置的磁感应强度随时间的变化曲线如图．图中横坐标为时间轴，读数为3秒/格，纵坐标为磁感应强度．(1)请类比平均速度的定义方法，定义平均角速度，并求出转台在测量期间的平均角速度； (2)请类比加速度的定义方法，定义角加速度，并求出转台向心加速度．25．(0分)[ID ：129583]如图甲所示，电源的电动势E =10V ，电源内电阻可忽略不计；G 是内阻为g R 的灵敏电流表，定值电阻R 上标有“1V 3210W -⨯”的字样，T R 为热敏电阻，其电阻值与温度的变化关系如图乙所示．闭合开关S ，当T R 的温度等于120℃时，电路表示数110mA 3I =．甲 乙（1）由图乙可知，当T R 的温度逐渐增加时，T R 的阻值会如何变化？ （2）电流表内阻g R 为多大？（3）定值电阻R 两端电压为额定电压时，热敏电阻T R 的温度为多少？26．(0分)[ID ：129581]图甲为某自动恒温箱原理简图，箱内的电阻R 1=20 kΩ，R 2=10 kΩ，R 3=40 kΩ，R t 为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a 、b 端电压U ab <0时，电压鉴别器使开关S 接通，恒温箱内的电热丝发热，温度升高；当U ab >0时，电压鉴别器使开关S 断开，停止加热，则恒温箱内的温度恒定在多少°C ？【参考答案】2016-2017年度第*次考试试卷参考答案**科目模拟测试一、选择题1．B2．B3．D4．D5．B6．C7．C8．A9．D10．B11．C12．D二、填空题13．磁感应强度电压14．AB端26015．传感器控制器执行器光声16．测量电数据采集器17．AB端300Ω18．增大10-6【解析】19．120℃20．3m/s60【解析】根据题意结合图象知相邻工件的时间为相邻位移为03m则传送带的速度传送带每小时输送工件个数个三、解答题21．22．23．24．25．26．2016-2017年度第*次考试试卷参考解析【参考解析】**科目模拟测试一、选择题 1．B 解析：BA ．干簧管接入电路中相当于开关的作用，A 错误；B ．霍尔元件将磁学量转化为电学量，B 正确；C ．光敏电阻随光照强度增加电阻减小，C 错误；D ．热敏电阻的阻值随温度的升高而减小，D 错误。
