《AutoCAD电气工程绘图教程(第2版)》第2章
合集下载
电气CAD第二章
1)模型。模型空间是我们通常绘图的环境。
2)布局。布局是系统为绘图设置的一种环境，包括图纸大小、尺寸单 位、角度设定、数值精确度等。
∆ 9．应用程序状态栏
应用程序状态栏在操作界面的底部，从左至右依次设有“模型或图 纸空间”“显示图形栅格”“捕捉模式”“正交限制光标”“按指定角 度限制光标”“等轴测草图”“显示捕捉参照线”“将光标捕捉到二维 参照点”“显示注释对象”“当注释比例发生变化时，将比例添加到注 释性对象”“当前视图的注释比例”“切换工作空间”“注释监视 器”“硬件加速”“隔离对象” “全屏显示”和“自定义”共十七个功 能开关按钮，如图2-10所示。单击这些按钮，可以实现这些功能的开启 和关闭。
电气工程CAD 多媒体课件
∆ (2)交互信息工具栏
该工具栏包括“搜索”、“收藏夹”和“帮助”等几个常用的数 据交互访问工具。
电气工程CAD 多媒体课件
∆3．功能区 Auto CAD 2015包括“默认”“插人”“注释”“参数化”“视
图”“管理”和“输出”等功能区，每个功能区集成了相关的操作工 具，方便用户的使用，如图所示。用可以单击功能区选项后面的向下 箭头，控制功能的展开与收缩。也可以通过以下方式打开或关闭功能 区。
新世纪普通高等教育电气工程及其自动化类课程规划教材
电气CAD （第二版）
第2章 AutoCAD 2015基础
主编 主审
吴 云 杜明娟 瓮嘉民
大连理工大学出版社
∆ 2.1 绘图环境与操作界面
电气工程CAD 多媒体课件
∆ 2.1.1操作界面
完整的AutoCAD操作界面包括:
标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令 行的窗口、状态栏、布局标签、滚动条、快速访问工具栏、功能区、 交互信息工具栏和状态托盘等部分。
2)布局。布局是系统为绘图设置的一种环境，包括图纸大小、尺寸单 位、角度设定、数值精确度等。
∆ 9．应用程序状态栏
应用程序状态栏在操作界面的底部，从左至右依次设有“模型或图 纸空间”“显示图形栅格”“捕捉模式”“正交限制光标”“按指定角 度限制光标”“等轴测草图”“显示捕捉参照线”“将光标捕捉到二维 参照点”“显示注释对象”“当注释比例发生变化时，将比例添加到注 释性对象”“当前视图的注释比例”“切换工作空间”“注释监视 器”“硬件加速”“隔离对象” “全屏显示”和“自定义”共十七个功 能开关按钮，如图2-10所示。单击这些按钮，可以实现这些功能的开启 和关闭。
电气工程CAD 多媒体课件
∆ (2)交互信息工具栏
该工具栏包括“搜索”、“收藏夹”和“帮助”等几个常用的数 据交互访问工具。
电气工程CAD 多媒体课件
∆3．功能区 Auto CAD 2015包括“默认”“插人”“注释”“参数化”“视
图”“管理”和“输出”等功能区，每个功能区集成了相关的操作工 具，方便用户的使用，如图所示。用可以单击功能区选项后面的向下 箭头，控制功能的展开与收缩。也可以通过以下方式打开或关闭功能 区。
新世纪普通高等教育电气工程及其自动化类课程规划教材
电气CAD （第二版）
第2章 AutoCAD 2015基础
主编 主审
吴 云 杜明娟 瓮嘉民
大连理工大学出版社
∆ 2.1 绘图环境与操作界面
电气工程CAD 多媒体课件
∆ 2.1.1操作界面
完整的AutoCAD操作界面包括:
标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令 行的窗口、状态栏、布局标签、滚动条、快速访问工具栏、功能区、 交互信息工具栏和状态托盘等部分。
电气制图与CAD 第二章 电气制图(第5-6讲)课堂笔记及练习题
电气制图与CAD 第二章电气制图（第5-6讲）课堂笔记及练习题主题：第二章电气制图（第5-6讲）学习时间：2017年5月22日--5月28日内容：第二章电气制图这周我们将学习第二章中的第5-6讲，这部分重点电气接线图的绘制和电气照明平面布置图的阅读与绘制，下面整理出的知识点框架供同学们学习。
第五讲电气接线图的绘制【本讲重点】：根据电气原理图，来进行单接线图、互联接线图和端子接线图的绘制；【学习方法】：掌握绘图的基本步骤，根据例题进行实际操作；一、接线图概述●接线图（表）【概念】：根据部件的电气原理及电气元件的布置绘制的，它表示或列出一套装置或设备连接关系的简图，它是电气装配、安装与查线的依据。
●单线接线图【概念】：是用单线来表明电气或装置之间的接线关系，是实际安装布线的依据。
●互联接线图（表）【概念】：是表示成套装置或设备不同单元之间连接关系的接线图（表）。
其元件和连接关系应绘制在同一个平面上。
●端子接线图（表）【概念】：是表示成套装置或设备一个结构单元或一个设备外部的连接关系。
二、常用电气接线图符号三、单线接线图的绘制【步骤】：⏹布置元件：按照原理图或布局图位置来布置元件；【电气元件布置图概念】：用来标明电气设备上电器的实际位置，为电气设备的制造、安装、维修提供方便。
⏹连接导线：按原理图来连接导线，连接导线时对走向一致的多跟导线可以共用一条总线。
⏹按照原理图来标注元器件的文字编号。
⏹按照原理图来标注导线及端子排上端子的标号。
四、互联接线图的绘制【概念】：表示电气控制板、电源、负载、按钮等的连接信息。
【注意】：图形与文字符号应与电气原理图保持一致，但各电气元件位置应按照电气元件在控制板或操作箱中的实际位置绘制。
⏹用方框表示控制板，内部元件可以不画出。
⏹绘制端子排并进行编号。
端子排上的编号应与原理图保持一致。
⏹按照原理图来画电源的连接线，并标注尺寸、数量等信息。
⏹绘制按钮，并按照原理图将其连接到端子排上。
电子CAD2
厚德博学 筑基建业
2.2.10 编辑元件属性
1.元件属性编辑 元件属性对话框中Attributes（属性）选项卡主要内容如下： Lib Ref：元件库中的名称，它不显示在图纸上； Footprint：器件封装形式，为PCB设置了元件的安装空间和焊盘尺寸； Designator：元件标号，必须是唯一的； Part Type：元件型号或标称值，缺省值与Lib Ref中的元件名称一致； Part：元件的功能单元，若在该选项中设置为1，则表示选用第一个功 能单元，若为2，则表示选用个功能单元，以此类推。 每个元件一般要设置好标号、标称值（或型号）和封装形式。
厚德博学 筑基建业
由于在放置符号时，初始出现的是电源符号VCC，若要放 置接地符号，除了在Style下拉列表框中选择符号图形外，还 必须将Net（网络名）栏修改为GND。
厚德博学 筑基建业
2.2.8 元件布局
放置元件后，在连线前必须先调整元件布局。
1.元件的选中与取消选中
选中元件的方法有以下4种。
厚德博学 筑基建业
厚德博学 筑基建业
放置电容（CAP）的过程：
厚德博学 筑基建业
厚德博学 筑基建业
2.通过菜单放置元件 执行菜单Place→Part，或单击绘制原理图工具上的 按钮，
屏幕弹出放置元件对话框，在放置元件对话框中各项功能：
Lib Ref：输入需要放置的元件名称 Designator：输入元件标号 Part Type：输入标称值或元件型号； Footprint：设置元件的封装形式。
栅格设置 电气栅格
图纸参数设置
2.图纸信息设置 在Organization选项卡中设置图纸信息。
厚德博学 筑基建业
厚德博学 筑基建业

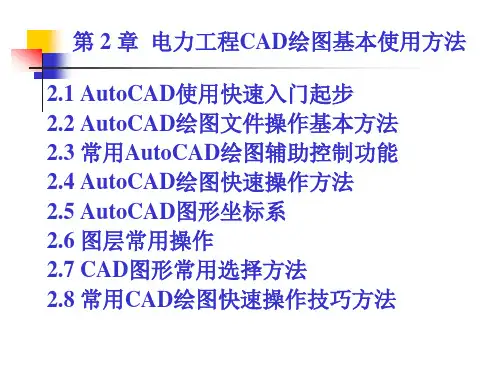

电力工程绘图-第2章-电力工程CAD绘图基本使用方法
第 2 章 电力工程CAD绘图基本使用方法 2.1 AutoCAD使用快速入门起步 2.2 AutoCAD绘图文件操作基本方法 2.3 常用AutoCAD绘图辅助控制功能 2.4 AutoCAD绘图快速操作方法 2.5 AutoCAD图形坐标系 2.6 图层常用操作 2.7 CAD图形常用选择方法 2.8 常用CAD绘图快速操作技巧方法
（5）状态栏
①
②
③
① ：显示光标的当前坐标值：相对、绝对、无
② ：显示和切换 10种状态按钮
③ ：显示模型与布局空间及一些常用工具
状态栏菜单
（6）命令行与文本窗口
历史命令行
输入命令行
分输入命令行和历史命令行两部分，是输入、显 示命令和数据的地方，默认 3 行。命令行窗口是浮 动窗口，可通过拖曳改变位置和大小、显示行数，
本课程采用AutoCAD 2010。
绘制与编辑图形 AutoCAD提供了丰富的绘 图命令，使用这些命令可以绘 制直线、构造线、多段线、圆、 矩形、多边形、椭圆等基本图 形，也可以将绘制的图形转换 为面域，对其进行填充，还可 以借助编辑命令绘制各种复杂 的二维图形。
标注图形尺寸
标注显示了对象的测量值，对象之间的距离、角 度，或者特征与指定原点的距离。在AutoCAD中提供了 线性、半径和角度3种基本的标注类型，可以进行水平、 垂直、对齐、旋转、坐标、基线或连续等标注。此外， 还可以进行引线标注、公差标注，以及自定义粗糙度标 注。标注的对象可以是二维图形或三维图形。
（3）标题栏与信息中心
通讯中心 程序名 文件名 搜索 收藏夹
显示当前执行的程序名和文件名 信息中心提供多种信息来源。
迅博应 用中心
帮助
（4）“功能区”选项板或工具
（5）状态栏
①
②
③
① ：显示光标的当前坐标值：相对、绝对、无
② ：显示和切换 10种状态按钮
③ ：显示模型与布局空间及一些常用工具
状态栏菜单
（6）命令行与文本窗口
历史命令行
输入命令行
分输入命令行和历史命令行两部分，是输入、显 示命令和数据的地方，默认 3 行。命令行窗口是浮 动窗口，可通过拖曳改变位置和大小、显示行数，
本课程采用AutoCAD 2010。
绘制与编辑图形 AutoCAD提供了丰富的绘 图命令，使用这些命令可以绘 制直线、构造线、多段线、圆、 矩形、多边形、椭圆等基本图 形，也可以将绘制的图形转换 为面域，对其进行填充，还可 以借助编辑命令绘制各种复杂 的二维图形。
标注图形尺寸
标注显示了对象的测量值，对象之间的距离、角 度，或者特征与指定原点的距离。在AutoCAD中提供了 线性、半径和角度3种基本的标注类型，可以进行水平、 垂直、对齐、旋转、坐标、基线或连续等标注。此外， 还可以进行引线标注、公差标注，以及自定义粗糙度标 注。标注的对象可以是二维图形或三维图形。
（3）标题栏与信息中心
通讯中心 程序名 文件名 搜索 收藏夹
显示当前执行的程序名和文件名 信息中心提供多种信息来源。
迅博应 用中心
帮助
（4）“功能区”选项板或工具
AutoCAD机械电气教程第2章二维绘制与
• 5．圆弧 • （1）操作格式 • 命令行：ARC（缩写名：A） • 菜单：绘图→弧 • 工具栏：绘图→圆弧 • 6．椭圆与椭圆弧 • （1）操作格式 • 命令行：ELLIPSE • 菜单：绘制→椭圆→圆弧 • 工具栏：绘制→椭圆 或 绘制→
椭圆弧
• 7．矩形 • （1）操作格式
ห้องสมุดไป่ตู้
• 8．正多边形
• 3．多线
• （1）操作格式
• （1）操作格式
• 命令行：DIVIDE（缩写名：
• 命令行：MLINE
DIV）
• 菜单：绘图→多线
• 菜单：绘制→点→定数等分
• 4．多段线
• 2．测量点
• （1）操作格式
• （1）操作格式
• 命令行：PLINE（缩写名：PL）
• 命令行：MEASURE（缩写名： • 菜单：绘图→多段线
ME）
• 工具栏：绘图→多段线
• 菜单：绘制→点→定距等分
• 2.2 二维编辑命令
• 绘制好图形后，还要对图形进行编辑和修改才能满足设计要求。在修 改图形时，往往要对图形的局部进行编辑，此时要将这些要修改的图 形集定义为对象以方便对其进行修改，而其他没定义的部分不受影响。 二维编辑命令的菜单命令主要集中在“修改”菜单中；其工具栏命令 主要集中在“修改”工具栏中。
2.2.2 基本二维编辑命令
• 1. 删除
• （1）操作格式
• 3. 复制
• 命令行：ERASE
• （1）操作格式
• 菜单：修改→删除
• 命令行：COPY
• 快捷菜单：选择要删除的对象， • 菜单：修改→复制
在绘图区域右击鼠标，从打开 • 工具栏：修改→复制
的快捷菜单上选择“删除”
电气CAD-第2章 基本二维图形的绘制
区域。图层的颜色实际上是图层中图形对象的颜色。
※ 命令行：输入或动态输入“color”命令（快捷命令为COL）并按
Enter键。
※ 面板：单击“常用”标签下“特性”面板中的“对象颜色”按钮
。
2、设置线型
线型在AutoCAD中是指图形基本元素中线条的组成和显示方式，如虚
线、实线、点划线等。
① 线型的设置方法
学习情境2 基本图形元件的绘制
子学习情境2.2 捕捉于追踪
• 本节要点：
1. 基本设置 2. 捕捉与栅格 3. 对象捕捉 4. 尺寸测量 5. 极轴追踪
学习情境2 基本图形元件的绘制
子学习情境2.2 捕捉于追踪
（一）基本设置
1、设置颜色
颜色在图形中具有非常重要的作用，可用来表示不同的组件、功能和
2、命令行中的提示选项 ※ 倒角(C)：可以绘制一个带有倒角的矩形，这时必须指定两个倒 角的距离。。 ※ 圆角(F)：可以绘制一个带有圆角的矩形，这时必须指定圆角半 径。 ※ 厚度(T)：设置具有一定厚度的矩形，此选项也是用于三维绘图 。 ※ 旋转(R)：通过指定矩形旋转的角度来绘制矩形。
学习情境2 基本图形元件的绘制
子学习情境2.1 基本图形元件的绘制(一)
（七）多边形
多边形是由3～1024条等长的封闭线段构成的，其默认的正多边形边 数为4，用户可以通过系统变量“POLYSIDES"来设置默认的边数。
1、“多边形”的绘制方法 ※ 面板：在“绘图”面板中先单击单击”矩形”按钮 旁边的向下小 箭头，然后在弹出的下拉列表中点击“多边形”命令按钮 。 ※ 命令行：在命令行中输入或动态输入“polygon”命令（快捷命令 为“POL”）并按Enter键。
1、绘制方法 用户可以通过以下几种方法来执行“直线”命令： ※ 面板：在”绘图”面板中单击“直线”按钮 。 ※ 命令行：在命令行中输入或动态输入“Line”命令（快捷命令为 “L”）并按Enter键。 启动该命令后，根据命令提示指定直线的起点和下一点，即可绘制出 一条直线段，再按Enter键进行确定，完成直线的绘制。
AutoCAD 2014电气工程制图 第2版 第2章 电气工程制图概述
• （2）电路原理图
• 电路图以电路的工作原理及阅读和分析电路方便为原则，用国家统一规 定的电气图形符号和文字符号，按照工作顺序将图形符号从上而下、从 左到右排列，详细表示电路、设备或成套装置的工作原理、基本组成和 连接关系。
• 电路图是表示电流从电源到负载的传送情况和电气元器件的工作原理， 而不考虑其实际位置的一种简图。其目的是便于详细理解设备工作原理、 分析和计算电路特性及参数，为测试和寻找故障提供信息，为编制接线 图、安装和维修提供依据，所以这种图又称电气原理图或者原理接线图， 简称原理图。
第二章电气工程制图概述
本章概述在国家颁布的工程制图标准中，
本章内容
对本电章气主工要程讲图解的电制气图设规计则的做基了础详知细识的，规包定括。◆电气工程图的分类与特点
电气工程图的分类与特点、电气工程图的 ◆电气工程CAD制图规范
制图规范等内容，为后面案例的讲解打下 基础。通过本章的学习使读者掌握电气工
6
0
L1
3
L2
1
3
SB3
L3
FR1
FR2
4
2
2
4
SB1
XT
U1
V1 W1
U2 V2 W2
3
41.单击5
6
5
5
V1
U11
3~ PE
(c)
W1 M1
V2
U2
M
3~ PE1.单
击
W2 M2
SB2 6
(b)图2-4 电动机顺序控制线路电气安装接线图
(c) (b) (a)
如图2-4所示VWW是112 电动机控制线路的主电路接线图，它清楚地表示了各元件 之间的实际位VV23 置和连接关系。
电气CAD技术第2章
2.5 矩形和正多边形的绘制
1.矩形的绘制
绘制矩形的命令为Rectangle。单击“绘图∣矩形”菜 单命令、单击工具栏 按钮、或在命令行输入 Rectangle都可以实现矩形的绘制。
2.正多边形的绘制
正多边形是指由3～1024条等长边组成的多段线。单击 菜单“绘图|正多边形”、单击绘图工具栏按钮或在命令 窗口输入polygon命令，可实现正多边形绘制。
（2）单击绘图工具栏中的 按钮。
（3）在命令行输入Line并回车。
2.3 圆、圆弧和椭圆、椭圆弧的绘制
2.3.1 绘制圆
绘制圆的命令为Circle，AutoCAD 2004提供了六种画 圆的方式。单击菜单“绘图∣圆”即可看到如图2-4所 示的六种画圆方式。
执行Circle命令的三种方法是： ⑴单击“绘图∣圆”，从6项选择中 选择一种。 ⑵单击绘图工具栏上的 ⑶在命令行输入Circle。 按钮。
孤岛检测样式有三种：
⑴普通样式
⑵外部样式
⑶忽略样式
图2-24 原始图形
2.6.4 边界关联
“边界图案填充”对话框中的“组合”选项组用于设置填 充图案与填充边界间的关系。如果选择“关联”，则 当填充区域边界被修改后，填充图案将随之更新；如 果选择“不关联”，则填充图案不会随填充边界的改 变自动更新。如图 2-28 显示了填充图案与填充边界之
1. 选择拾取点
需要注意的是：通过选择拾取点的方式确定填充区域时， 要求边界是封闭的，否则系统将提示出错信息
2.选择填充对象
单击 “选择对象”按钮，可通过选择对象的方式来定 义填充区域的边界。此时并不要求边界是封闭的。
2.6.3 关于孤岛
孤岛是位于选定填充区内的封闭区域，如图 2-24 所示的 圆、云线和椭圆就是孤岛。在填充包含孤岛的区域时， 系统将按照设定的孤岛检测样式决定对孤岛的处理， 也可以由设计者决定是否填充孤岛内部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入“C”，可把已画出的折线封闭； 输入常用做绘图的辅助线）
启用命令方式： ①下拉菜单：“绘图”“射线” ②键盘命令：RAY
说明：①执行RAY命令后，可以连续画出多条通过 起始点的射线，并且所有画出的射线都经过第一 个指定点。 ②若要结束画射线，按回车键或空格键均可。
启用命令方式： ①下拉菜单：“绘图”“样条曲线” ②键盘命令：SPLINE ③绘图工具栏：“样条曲线”
绘图样条曲线
绘制多线
▪ 多线（也叫复合线，指多条平行线）
启用命令方式： ①下拉菜单：“绘图”“多线” ②键盘命令：MLINE
多线绘制说明： 命令行提示：指定起点或 [对正(J)/比例(S)/样式(ST)] ①“对正(J)”，上（T），无（Z）,下（B）,分别表示从
绘制多段线
⑥“半宽(H)”：绘制圆弧的宽度的一半； ⑦“直线(L)”：转入绘制直线方式； ⑧“半径(R)”：输入圆弧的半径； ⑨“第二个点（S）”：输入圆弧的第二个点； ⑩“宽度(W)”：输入绘制圆弧的宽度。
绘制多段线
▪ 多段线说明： (1)多段线设置宽度后，有一个填充与否的问题，
FILL命令进行设置，ON为填充，OFF则不填充。 （2）带有宽度的多段线，坐标以宽度中心轴线
第2章 绘制基本二维图形
简单的绘制命令
▪ 点：（单点point 、多点、定数等分DIVIDE、定距
等分MEASURE） 启用点命令的方式：
①绘图工具栏：点图标 ②菜单：“绘图”“点”
③键盘命令： point
简单的绘制命令
▪ 直线 启用直线命令的方式：
①绘图工具栏：直线图标 ②菜单：“绘图”“直线” ③键盘命令：line，简化命令L 说明：方括号左边的是默认项，可以直接执行， 方括号中的是非默认项，要执行它必须输入里 边的字母并回车。
简单的绘制命令
①可以通过指定两个点，来绘制构造线； ②“水平(H)”：输入H，绘制通过指定点的
水平构造线； ③“垂直(V)”：输入V，绘制通过指定点的
垂直构造线； ④“角度(A)”：输入A，绘制与X轴或某一
直线成指定角度的倾斜构造线； ⑤“二等分(B)”：输入B，绘制平分一个角
的构造线； ⑥“偏移(O)”：输入O，绘制与指定线平行
绘制多段线
①可以通过指定两个点，来绘制多段线； ②“圆弧(A)”：输入A，将转入绘制圆弧的方式，并以
前面最后所绘制的线的端点作为圆弧的起始点； ③“半宽(H)”：输入H，指定下面要绘制的线段宽度的
一半； ④“长度(L)”：输入L，给出所要绘制直线的长度； ⑤“放弃(U)”：输入U，与直线命令一样，取消刚刚绘
简单的绘制命令
构造线（又称为双向射线，是通过两个点并向两个
方向无限延伸的直线，常做绘图的辅助线。） 启用命令方式：
①下拉菜单：“绘图”“构造线” ②键盘命令：XLINE ③绘图工具栏：“构造线” 构造线绘制说明： 执行命令后，命令行显示：“指定点或 [水平 (H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]”
的构造线；
绘制多段线
多段线（由连续相连的直线和弧线组成，这些相
连的直线和弧线是一个整体对象。） 启用命令方式：
①下拉菜单：“绘图”“多段线” ②键盘命令：PLINE ③绘图工具栏：“多段线” 多段线绘制说明：
指定起点;指定下一个点或 [圆弧(A)/半宽 (H)/长度(L)/放弃(U)/宽度(W)]:
制出的直线； ⑥“宽度(W)”：输入W，指定下面要绘制线段的宽度，
是半宽的两倍；
绘制多段线
对于绘制多段线中圆弧（A）的说明： 命令提示：指定圆弧的端点或[角度(A)/圆心(CE)/闭合
(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点 (S)/放弃(U)/宽度(W)] ①可以两点绘制圆弧，即以前面绘制线的端点作为圆弧的 起点，现在指定的点作为圆弧的下一点； ②“角度(A)”，输入A，即输入圆心角的角度； ③“圆心(CE)”，输入CE,输入圆弧的圆心坐标； ④“闭合(CL)”，输入CL,用圆弧把图形的起点和终点连 接起来； ⑤“方向(D)”，输入D，输入圆弧的切线方向；
符 “加载”按钮：从多线库文件ACAD.MLN中载入已定义的多
线 “保存”按钮：将当前的多线样式保存在多线文件中（. MLN） “添加”按钮：把“名称”中的样式加到“当前”列表中 “重命名”按钮：更改当前样式名。
绘制多线 ▪ 元素特性、多线特性设置
绘制多线
▪ 绘制多线练习 要求：通过设置多线样式， 绘制出如右图所示的图形， 其中两边外侧线为红色虚线
左至右绘制多线时，输入点为最上边、中心线、最下边 的线上的点。 ②“比例(S)”，用于控制多线的宽度，比例越大，则多 线越宽。 ③“样式(ST)”,用于定义多线的样式，输入已定义多线样 式的名称，将其设置为当前样式。
绘制多线
▪ 设置多线样式
启用命令方式： ①“格式”“多线样式” ②命令行：MLSTYLE “当前”下拉列表框：显示当前的多线样式名。 “名称”文本框：给将要定义的多线命名。 “说明”文本框：对将要定义的多线进行说明，最多255个字
绘制圆
▪圆 启用命令方式：
①下拉菜单：“绘图”“圆” ②键盘命令：CIRCLE ③绘图工具栏：“圆” 圆绘制命令行提示：
指定圆的圆心或 [三点(3P)/两点(2P)/相切、 相切、半径(T)]
绘制圆
▪ 圆心半径：指定圆心和半径，可以键盘或鼠标操作。 ▪ 圆心直径：指定圆心和直径，可以键盘或鼠标操作。 ▪ 两点画圆（2P）：输入圆直径的两个端点画圆。 ▪ 三点画圆（3P）：输入圆上的三点画圆。 ▪ 相切、相切、半径画圆（T）：指定相切的两个对象且
上的点的坐标为准。 （3）该命令功能强大，可以画出有LINE，
ARC,DONUT等命令画出的任何图形。
绘制多段线 ▪ 多段线练习
绘制多段线 ▪ 多段线练习
绘制多段线
绘制多段线
绘图样条曲线
▪ 样条曲线（拟合一系列给定的点形成的光滑曲线，适
合于绘制形状不规则的曲线，例如绘制非直线的剖面线 边界，河流、木纹、装饰纹路等。）
输入半径。 ▪ 相切、相切、相切：指定相切的三个对象画圆。
启用命令方式： ①下拉菜单：“绘图”“射线” ②键盘命令：RAY
说明：①执行RAY命令后，可以连续画出多条通过 起始点的射线，并且所有画出的射线都经过第一 个指定点。 ②若要结束画射线，按回车键或空格键均可。
启用命令方式： ①下拉菜单：“绘图”“样条曲线” ②键盘命令：SPLINE ③绘图工具栏：“样条曲线”
绘图样条曲线
绘制多线
▪ 多线（也叫复合线，指多条平行线）
启用命令方式： ①下拉菜单：“绘图”“多线” ②键盘命令：MLINE
多线绘制说明： 命令行提示：指定起点或 [对正(J)/比例(S)/样式(ST)] ①“对正(J)”，上（T），无（Z）,下（B）,分别表示从
绘制多段线
⑥“半宽(H)”：绘制圆弧的宽度的一半； ⑦“直线(L)”：转入绘制直线方式； ⑧“半径(R)”：输入圆弧的半径； ⑨“第二个点（S）”：输入圆弧的第二个点； ⑩“宽度(W)”：输入绘制圆弧的宽度。
绘制多段线
▪ 多段线说明： (1)多段线设置宽度后，有一个填充与否的问题，
FILL命令进行设置，ON为填充，OFF则不填充。 （2）带有宽度的多段线，坐标以宽度中心轴线
第2章 绘制基本二维图形
简单的绘制命令
▪ 点：（单点point 、多点、定数等分DIVIDE、定距
等分MEASURE） 启用点命令的方式：
①绘图工具栏：点图标 ②菜单：“绘图”“点”
③键盘命令： point
简单的绘制命令
▪ 直线 启用直线命令的方式：
①绘图工具栏：直线图标 ②菜单：“绘图”“直线” ③键盘命令：line，简化命令L 说明：方括号左边的是默认项，可以直接执行， 方括号中的是非默认项，要执行它必须输入里 边的字母并回车。
简单的绘制命令
①可以通过指定两个点，来绘制构造线； ②“水平(H)”：输入H，绘制通过指定点的
水平构造线； ③“垂直(V)”：输入V，绘制通过指定点的
垂直构造线； ④“角度(A)”：输入A，绘制与X轴或某一
直线成指定角度的倾斜构造线； ⑤“二等分(B)”：输入B，绘制平分一个角
的构造线； ⑥“偏移(O)”：输入O，绘制与指定线平行
绘制多段线
①可以通过指定两个点，来绘制多段线； ②“圆弧(A)”：输入A，将转入绘制圆弧的方式，并以
前面最后所绘制的线的端点作为圆弧的起始点； ③“半宽(H)”：输入H，指定下面要绘制的线段宽度的
一半； ④“长度(L)”：输入L，给出所要绘制直线的长度； ⑤“放弃(U)”：输入U，与直线命令一样，取消刚刚绘
简单的绘制命令
构造线（又称为双向射线，是通过两个点并向两个
方向无限延伸的直线，常做绘图的辅助线。） 启用命令方式：
①下拉菜单：“绘图”“构造线” ②键盘命令：XLINE ③绘图工具栏：“构造线” 构造线绘制说明： 执行命令后，命令行显示：“指定点或 [水平 (H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]”
的构造线；
绘制多段线
多段线（由连续相连的直线和弧线组成，这些相
连的直线和弧线是一个整体对象。） 启用命令方式：
①下拉菜单：“绘图”“多段线” ②键盘命令：PLINE ③绘图工具栏：“多段线” 多段线绘制说明：
指定起点;指定下一个点或 [圆弧(A)/半宽 (H)/长度(L)/放弃(U)/宽度(W)]:
制出的直线； ⑥“宽度(W)”：输入W，指定下面要绘制线段的宽度，
是半宽的两倍；
绘制多段线
对于绘制多段线中圆弧（A）的说明： 命令提示：指定圆弧的端点或[角度(A)/圆心(CE)/闭合
(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点 (S)/放弃(U)/宽度(W)] ①可以两点绘制圆弧，即以前面绘制线的端点作为圆弧的 起点，现在指定的点作为圆弧的下一点； ②“角度(A)”，输入A，即输入圆心角的角度； ③“圆心(CE)”，输入CE,输入圆弧的圆心坐标； ④“闭合(CL)”，输入CL,用圆弧把图形的起点和终点连 接起来； ⑤“方向(D)”，输入D，输入圆弧的切线方向；
符 “加载”按钮：从多线库文件ACAD.MLN中载入已定义的多
线 “保存”按钮：将当前的多线样式保存在多线文件中（. MLN） “添加”按钮：把“名称”中的样式加到“当前”列表中 “重命名”按钮：更改当前样式名。
绘制多线 ▪ 元素特性、多线特性设置
绘制多线
▪ 绘制多线练习 要求：通过设置多线样式， 绘制出如右图所示的图形， 其中两边外侧线为红色虚线
左至右绘制多线时，输入点为最上边、中心线、最下边 的线上的点。 ②“比例(S)”，用于控制多线的宽度，比例越大，则多 线越宽。 ③“样式(ST)”,用于定义多线的样式，输入已定义多线样 式的名称，将其设置为当前样式。
绘制多线
▪ 设置多线样式
启用命令方式： ①“格式”“多线样式” ②命令行：MLSTYLE “当前”下拉列表框：显示当前的多线样式名。 “名称”文本框：给将要定义的多线命名。 “说明”文本框：对将要定义的多线进行说明，最多255个字
绘制圆
▪圆 启用命令方式：
①下拉菜单：“绘图”“圆” ②键盘命令：CIRCLE ③绘图工具栏：“圆” 圆绘制命令行提示：
指定圆的圆心或 [三点(3P)/两点(2P)/相切、 相切、半径(T)]
绘制圆
▪ 圆心半径：指定圆心和半径，可以键盘或鼠标操作。 ▪ 圆心直径：指定圆心和直径，可以键盘或鼠标操作。 ▪ 两点画圆（2P）：输入圆直径的两个端点画圆。 ▪ 三点画圆（3P）：输入圆上的三点画圆。 ▪ 相切、相切、半径画圆（T）：指定相切的两个对象且
上的点的坐标为准。 （3）该命令功能强大，可以画出有LINE，
ARC,DONUT等命令画出的任何图形。
绘制多段线 ▪ 多段线练习
绘制多段线 ▪ 多段线练习
绘制多段线
绘制多段线
绘图样条曲线
▪ 样条曲线（拟合一系列给定的点形成的光滑曲线，适
合于绘制形状不规则的曲线，例如绘制非直线的剖面线 边界，河流、木纹、装饰纹路等。）
输入半径。 ▪ 相切、相切、相切：指定相切的三个对象画圆。
