皮带皮带轮计算
三角皮带长度计算公式
三角皮带长度计算公式三角皮带，这玩意儿在机械传动里可太常见啦！要搞清楚它的长度怎么算，咱们得一步步来。
先来说说为啥要算三角皮带的长度。
就好比上次我去一个小工厂帮忙，他们的一台机器突然不动了，检查来检查去，发现是三角皮带断了。
老板急得团团转，赶忙让人去买新的，结果买回来的长度不合适，装上去还是没法正常运转，耽误了不少事儿。
这时候，要是能准确算出合适的三角皮带长度，不就能省好多麻烦嘛！那到底怎么算呢？其实有个简单的公式：L = 2C + 1.57(D1 + D2) + (D2 - D1)^2 / 4C 。
这里面的字母都代表啥呢？L 就是三角皮带的长度，C 是两个皮带轮之间的中心距，D1 和 D2 分别是两个皮带轮的直径。
咱们来详细讲讲这个公式里的每一项。
先说 2C ，这就是两个皮带轮中心距的两倍，很好理解吧？然后 1.57(D1 + D2) 这一项呢，其实是考虑到皮带绕过皮带轮时的弯曲部分。
想象一下皮带绕着轮子转，是不是有一部分会弯曲？这部分的长度就得算进去。
最后 (D2 - D1)^2 /4C 这一项呢，是为了更精确地修正计算结果，让算出来的长度更准。
比如说，有两个皮带轮，中心距 C 是 500 毫米，一个皮带轮直径D1 是 100 毫米，另一个皮带轮直径 D2 是 200 毫米。
那咱们来算算三角皮带的长度：首先，2C 就是 2×500 = 1000 毫米。
1.57(D1 + D2) 就是 1.57×(100 + 200) = 471 毫米。
(D2 - D1)^2 / 4C 就是 (200 - 100)^2÷(4×500) = 5 毫米。
把这三项加起来，L = 1000 + 471 + 5 = 1476 毫米。
所以，算三角皮带长度也不是啥特别难的事儿，只要把公式里的各项搞清楚，代入对应的数值，就能算出来啦。
不过在实际应用中，还得考虑一些其他因素。
比如说，皮带的材质不同，可能会有细微的伸缩；安装的时候，也得留一点余量，不能卡得太紧，不然容易断。

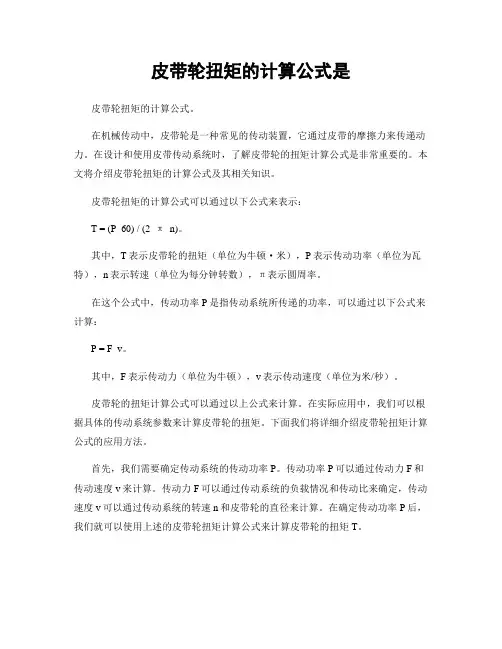

皮带轮扭矩的计算公式是
皮带轮扭矩的计算公式是皮带轮扭矩的计算公式。
在机械传动中，皮带轮是一种常见的传动装置，它通过皮带的摩擦力来传递动力。
在设计和使用皮带传动系统时，了解皮带轮的扭矩计算公式是非常重要的。
本文将介绍皮带轮扭矩的计算公式及其相关知识。
皮带轮扭矩的计算公式可以通过以下公式来表示：T = (P 60) / (2 π n)。
其中，T表示皮带轮的扭矩（单位为牛顿·米），P表示传动功率（单位为瓦特），n表示转速（单位为每分钟转数），π表示圆周率。
在这个公式中，传动功率P是指传动系统所传递的功率，可以通过以下公式来计算：P = F v。
其中，F表示传动力（单位为牛顿），v表示传动速度（单位为米/秒）。
皮带轮的扭矩计算公式可以通过以上公式来计算。
在实际应用中，我们可以根据具体的传动系统参数来计算皮带轮的扭矩。
下面我们将详细介绍皮带轮扭矩计算公式的应用方法。
首先，我们需要确定传动系统的传动功率P。
传动功率P可以通过传动力F和传动速度v来计算。
传动力F可以通过传动系统的负载情况和传动比来确定，传动速度v可以通过传动系统的转速n和皮带轮的直径来计算。
在确定传动功率P后，我们就可以使用上述的皮带轮扭矩计算公式来计算皮带轮的扭矩T。
其次，我们需要确定传动系统的转速n。
传动系统的转速n可以通过传动比和驱动轴的转速来确定。
在确定传动系统的转速n后，我们就可以使用上述的皮带轮扭矩计算公式来计算皮带轮的扭矩T。
最后，我们需要将计算得到的皮带轮扭矩与实际应用情况进行比较。
如果计算得到的皮带轮扭矩超过了皮带轮的承载能力，我们就需要重新设计传动系统或者更换更大承载能力的皮带轮。
如果计算得到的皮带轮扭矩小于皮带轮的承载能力，我们就可以选择合适的皮带轮来满足传动系统的需求。
总之，皮带轮扭矩的计算公式是非常重要的，在设计和使用皮带传动系统时，我们需要根据传动系统的参数来计算皮带轮的扭矩，并根据计算结果来选择合适的皮带轮。
希望本文对大家了解皮带轮扭矩的计算公式有所帮助。
三角皮带轮长度计算公式
三角皮带轮长度计算公式三角皮带轮长度的计算可是个有点复杂但又很重要的事儿。
咱们先来说说为啥要搞清楚这个长度计算。
就拿我之前在一个工厂实习的时候来说吧。
那时候，厂里的一台机器突然出了故障，运转不顺畅，发出“嘎吱嘎吱”的怪声。
维修师傅来了一看，就说可能是三角皮带轮的问题。
师傅捣鼓了半天，发现是皮带轮长度不对，导致皮带松紧不合适，这才影响了机器的正常运行。
那到底怎么计算三角皮带轮的长度呢？其实有个公式：L = π × (D + d) / 2 + 2 × C 。
这里的“L”就是三角皮带的长度，“D”表示大皮带轮的直径，“d”表示小皮带轮的直径，“C”则是两个皮带轮之间的中心距。
咱们一个个来解释哈。
先说这个大皮带轮直径“D”和小皮带轮直径“d”，这俩直径得量准喽。
比如说，大皮带轮直径是 50 厘米，小皮带轮直径是 30 厘米，那在计算的时候就得把这两个数字给记清楚。
再说说中心距“C”。
这个中心距就是两个皮带轮中心之间的距离。
测量的时候可得仔细，差一点儿都不行。
假设中心距是 80 厘米，那咱们就把这些数字都带到公式里。
π 呢，咱们就取 3.14 。
那算下来就是：L = 3.14 × (50 + 30) / 2 + 2 ×80 。
先算括号里的，50 加 30 等于 80 ，80 除以 2 等于 40 ，3.14 乘以40 等于 125.6 ，2 乘以 80 等于 160 ，最后 125.6 加上 160 ，得到皮带长度大约是 285.6 厘米。
不过这里要注意啊，实际应用中还得考虑一些其他因素。
比如说皮带的材质，不同材质的皮带可能会有细微的伸缩性。
还有工作环境的温度，如果温度过高或者过低，也可能会影响皮带的长度。
我还记得那次工厂机器出故障，维修师傅换好合适长度的三角皮带轮之后，机器重新欢快地运转起来，那声音听起来可顺畅了，大家都松了一口气。
总之，三角皮带轮长度的计算虽然有点麻烦，但只要咱们认真测量、准确计算，就能让机器正常工作，避免出现不必要的麻烦。
皮带皮带轮计算
最小轮缘厚 min =6mm,取 =15mm； 带轮宽 B z 1e 2 f ，代入数据，得 B =68mm。 带轮外径 d a d d 2ha ，代入数据，得 d a =80.6mm ≤ 118mm, 所以取轮槽角
=34±0.5°
2
（5-25） 此时， d d1 d d 2 75mm 最后代入数据,计算得 Ld 0 =1435.5mm 查机械设计（孙志礼主编）表 3-3,取标准值 Ld =1400mm。
(8)实际轴间距 a a≈ a 0 +
Ld 0 Ld 2
,代入数据,得 a =617.75mm,取整得 a=618mm。
K —小带轮包角修正系数，查表得 K =1 ；
K L —带长修正系数，查表得 K L =0.96 ；
代入数据，得 z =3.50，考虑到污泥的性质变化会影响载荷的波动及离心机 转子较大的转动惯量，为安全起见，并取整，令 z =4 。 V 带最多使用根数见表 5-2。
带型号
z max
Y
Z
V
d d n1
60 1000
（5-24） 代入数据，得 V =13.74 m/s< Vmax （普通 V 带 Vmax =25~30 m/s） (6)初定轴间距,取 a 0 =600mm。 (7)所需带的基准长度 Ld 0 (mm)
Ld 0
=
2
a0
+
2
d
d1
d d2
d
d2
d d1 4a 0
P0
（5-26）
=
K w n1 (1
1 ) Ki
kW
Kw — 弯曲影响系数，A 型 V 带：Kw=1.03×10 Ki — 传动比系数，i=1.00~1.04 时，Ki=1.00 带入如上数据，计算得： P0 = 0 kw (12)V 带的根数 z

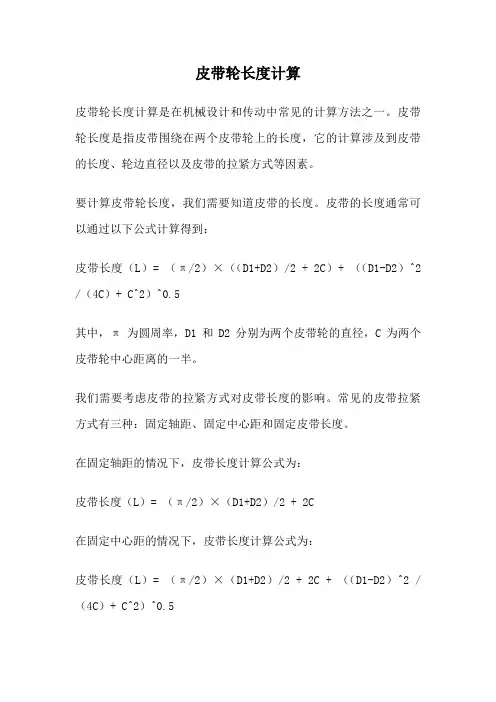

皮带轮长度计算
皮带轮长度计算皮带轮长度计算是在机械设计和传动中常见的计算方法之一。
皮带轮长度是指皮带围绕在两个皮带轮上的长度，它的计算涉及到皮带的长度、轮边直径以及皮带的拉紧方式等因素。
要计算皮带轮长度，我们需要知道皮带的长度。
皮带的长度通常可以通过以下公式计算得到：皮带长度（L）= （π/2）×（（D1+D2）/2 + 2C）+ （（D1-D2）^2 /（4C）+ C^2）^0.5其中，π为圆周率，D1和D2分别为两个皮带轮的直径，C为两个皮带轮中心距离的一半。
我们需要考虑皮带的拉紧方式对皮带长度的影响。
常见的皮带拉紧方式有三种：固定轴距、固定中心距和固定皮带长度。
在固定轴距的情况下，皮带长度计算公式为：皮带长度（L）= （π/2）×（D1+D2）/2 + 2C在固定中心距的情况下，皮带长度计算公式为：皮带长度（L）= （π/2）×（D1+D2）/2 + 2C + （（D1-D2）^2 /（4C）+ C^2）^0.5在固定皮带长度的情况下，皮带长度计算公式为：皮带长度（L）= （π/2）×（D1+D2）/2 + 2C - （（D1-D2）^2 /（4C）+ C^2）^0.5除了以上的计算方法，如果需要考虑其他因素，如皮带的弯曲半径、拉紧装置的弹性等，还可以采用近似计算或者通过专业软件进行计算。
在实际应用中，皮带轮长度的计算对于正确选择和设计传动系统至关重要。
合理选择皮带轮长度不仅可以确保传动的稳定性和可靠性，还可以提高传动效率和延长传动部件的使用寿命。
总结起来，皮带轮长度的计算是一项复杂而重要的工作，需要考虑多个因素并运用相应的公式和计算方法。
只有在准确计算皮带轮长度的基础上，才能进行合理的传动设计和选型，从而满足机械传动的要求。
皮带轮及皮带选型计算
皮带轮及皮带选型计算
风机 电机
型号 DTK4.5B
型号 Y132M-4
全压(Pa) 风机功率
900
6
安全功率 功率(KW)
7.2
7.5
转速(rpm) 1020
转速(rpm) 计算公式和参数选定
Pd
KW Pd=KAP
计算结果 实际取值 说明
5.4 根据带型、dd1和n1确定
0.13 2
根据带型、dd1和i查表
Kα:小带轮包角修正系数 Kl：带长修正系数
1061
SPA 140 38 × 2 190 42 × 2 SPA 2000 × 2
a
a0
Ld
Ld0 2
1
180o
d2
a
d1
57.3o
z
Pd
P1 P1 K Kl
10.56 1500 1999.21 740.40 176.13
1.68
v 一般不得低于5m/s
740
根据结构要求确定 前 <a0<后
2000 由表选取相近的Ld
1.06 Kl：带长修正系数
0.99 Kα:小带轮包角修正系数
6 带速
v
m/s v = πdp1n1/(60×1000)
7 初定轴间距
a0
mm
8 所需基准长度 Ld0 mm
9 实际轴间距
a
mm
10 小带轮包角
α1 。
11 单根V带传递功率 P1 KW
12
传动比i≠1额定 功率增量
△P1
13 V带的根数
z
231
2
Ld0 2a0 2
dd1 dd2
皮带传动
皮 带 传 动一、平皮带传动1、平皮带传动计算1）、小皮带轮初定直径Di Di=C 31n N（毫米） 式中 n 1——小皮带轮转速（转/分）； N ——传动功率； C ——系数，当N 的单位为马力时C=1000~1200，当N 的单位为千瓦时C=1150~1400。
2）、大皮带轮直径D 2D 2=21n n D 1=iD 1（毫米）式中 D 1——小皮带轮直径（毫米）； n 2——大皮带轮转速（转/分）； i ——传动比。
3）、皮带速度vV=1000*6011n D π(米/秒）皮带速度不应超过25米/秒。
4）、皮带轮中心距A5（D 1+D 2)≥A≥(D 1+D 2) 5）、皮带长度L 和小皮带轮包角ɑΘ（注：Θ应保证ɑ≥150°，否则应增加中心距A 或采用张紧轮。
）①开式传动：L=2A+2π(D 2+D 1)+A D D 42)12-（ɑ≈180°-AD D 12-×60°（度） ②交叉传动：L=2A+2π(D 1+D 2)+A D D 42)21+（ɑ≈180°+AD D 12+×60°（度）③半交叉传动：L=2A+2π(D 1+D 2)+A D D 22221+ɑ≈180°+AD 1×60°（度）6）、皮带厚度δδ≤301D ,推荐δ≤401D2、传动胶带尺寸表（GB 524-74)传动胶带宽度（毫米）胶布层数 宽度公差（毫米）最小长度（米）20，25，30，35，40，45，50，55，603~4 ±2 5 65，70，75，80，90 3~6 ±3 5 100，125，150，175 4~6 ±4 10 200，225，250 4~10 ±5 10 275，3004~10 ±5 20 350，400，450，500，550，6006~12±6203、皮革带尺寸表（毫米）宽 度 厚 度 单 层 双 层 20，25，30 3 （35），40，（45），50 3.5 60，70，（75），80 4 （85），90，95 4.5 100，115 4.5 7.5 125，1505 8.5 175，200，225，250，（275），3005.59.54、传动胶带的使用保养条件1）、不得将不同规格、不同胶布层数的传动带接在一起使用。
皮带轮比计算公式
皮带轮比计算公式皮带传动是一种常见的机械传动方式，它通过皮带轮的转动来传递动力。
在实际的工程应用中，我们需要计算皮带轮的比值，以便确定传动系统的工作性能。
本文将介绍皮带轮比的计算公式，并讨论其在工程设计中的应用。
皮带轮比的定义。
皮带轮比是指两个相邻皮带轮的直径比值。
在传动系统中，通过改变皮带轮的直径比，可以实现不同的传动比例，从而满足不同的工作需求。
皮带轮比通常用字母“i”表示，其计算公式如下：i = (D1 / D2)。
其中，i表示皮带轮比，D1表示大皮带轮的直径，D2表示小皮带轮的直径。
皮带轮比的计算。
在实际的工程设计中，我们常常需要根据传动系统的要求来计算皮带轮的比值。
计算皮带轮比的步骤如下：1. 确定传动比例，根据传动系统的要求，确定所需的传动比例。
传动比例通常由工作负载、转速和功率等参数决定。
2. 确定大、小皮带轮的直径，根据传动比例和已知的参数，计算出大、小皮带轮的直径。
通常情况下，可以根据所需的传动比例和已知的参数来计算出大、小皮带轮的直径。
3. 计算皮带轮比，根据上述公式，计算出大、小皮带轮的直径比值，得到皮带轮比。
皮带轮比的应用。
皮带轮比的计算在工程设计中具有重要的应用价值。
通过合理的皮带轮比设计，可以实现传动系统的高效工作，并满足不同工作条件下的需求。
以下是皮带轮比在工程设计中的应用：1. 传动系统设计，在传动系统的设计过程中，通过计算皮带轮比，可以确定合适的传动比例，从而实现传动系统的高效工作。
2. 功率传递，通过控制皮带轮比，可以实现不同功率的传递。
根据工作负载和转速等参数，可以确定合适的皮带轮比，从而实现功率的有效传递。
3. 转速调节，通过改变皮带轮比，可以实现传动系统的转速调节。
根据工作需求，可以调整皮带轮比，从而实现不同转速下的工作。
4. 节能设计，合理的皮带轮比设计可以实现传动系统的节能工作。
通过优化传动比例，可以降低传动系统的能耗，从而实现节能设计。
结论。
皮带轮比的计算公式可以帮助工程师确定传动系统的传动比例，从而实现传动系统的高效工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1)设计功率d p （kw ）
d p = A K P
（5-23）
A K —工况系数，载荷变动小，每天工作大于16小时，轻载启动，取A K =1.2;
P — 传递的功率，P =3.0KW
d p = A K P =1.2 0.3⨯ =3.6KW
(2)根据d p 和转速1n 选取普通V 带
查机械设计 (孙志礼主编)图3-12,选A 型V 带。
[32] (3)传动比i
由于采用变频器控制转速，且考虑到立轴尺寸，传动比可定为i = 0.9 。
(4)带轮基准直径
查机械设计（孙志礼主编）表3-6,取d d =75 mm ，a d =80.5mm 。
(5)带速V （m/s ）
1000
601
⨯=
n d V d π
（5-24）
代入数据，得V =13.74 m/s< m ax V （普通V 带m ax V =25~30 m/s ） (6)初定轴间距,取 0a =600mm 。
(7)所需带的基准长度0d L (mm)
d L = 2
a +
()()
2
42
12
2
1
a d d d d
d d d d -+
+π
（5-25）
此时，mm d d d d 7521==
最后代入数据,计算得0d L =1435.5mm
查机械设计（孙志礼主编）表3-3,取标准值d L =1400mm 。
(8)实际轴间距a a ≈0a +
2
0d
d L L - ,代入数据,得a =617.75mm,取整得a=618mm 。
(9)带轮包角α( °) α = 180°
(10)单根V 带的基本额定功率1P (kw) 由传动设计手册查得：
带轮基准直径d d =75mm,带轮转速1n = 3000 r/min=366.52 rad/s 时,A 型V 带单根基本额定功率为: 0P =1.07 kw
(11)单根V 带的基本额定功率增量0P ∆ 单根V 带的基本额定功率增量
P ∆ =
)11(1i
w K n K -
kW
（5-26）
K w — 弯曲影响系数，A 型V 带：K w =1.03×10-3
K i — 传动比系数，i=1.00~1.04时，K i =1.00 带入如上数据，计算得：0P ∆= 0 kw (12)V 带的根数z
()L
d
K K P P P z α00∆+=
（5-27）
αK —小带轮包角修正系数，查表得αK =1 ； L K —带长修正系数，查表得L K =0.96 ；
代入数据，得z =3.50，考虑到污泥的性质变化会影响载荷的波动及离心机转子较大的转动惯量，为安全起见，并取整，令z =4 。
V 带最多使用根数见表5-2。
V 带型号
Y Z A B C D E
m ax z
1 2 5 6 8 8 9
表5-2 V 带最多使用根数
A 型V 带m ax z =5，取z =4合理。
(13)单根V 带的预紧力0F (N)
0F =2
15.2500qV zV
P K d +⎪⎪⎭⎫ ⎝⎛-α （5-28）
q —V 带每米长的质量（kg/m ）,查表机械设计手册得，对于A 型V 带q = 0.10 k g/m ，
代入数据，得0F =68.01N 。
(14)作用在轴上的力
2
21
0αzSin
F F Q =
（5-29）
代入数据得,Q F = 544.08N 。
(15)带轮的结构和尺寸(查机械设计手册) A 型槽型；
基准宽度d b =11.0mm ； 槽深h=11.5mm
基准线上槽深a h =2.8mm ； 基准线下槽深f h =8.7mm ； 槽间距e =153.0±mm ；
槽边距min f =9mm,取f =11.5mm ；
最小轮缘厚min δ=6mm,取δ=15mm ；
带轮宽()f e z B 21+-=，代入数据，得B =68mm 。
带轮外径a d a h d d 2+=，代入数据，得a d =80.6m m ≤118mm,所以取轮槽角
ϕ=34±0.5°。
