三角皮带的型号和长度的计算公式
三角皮带长度计算公式
三角皮带长度计算公式三角皮带，这玩意儿在机械传动里可太常见啦！要搞清楚它的长度怎么算，咱们得一步步来。
先来说说为啥要算三角皮带的长度。
就好比上次我去一个小工厂帮忙，他们的一台机器突然不动了，检查来检查去，发现是三角皮带断了。
老板急得团团转，赶忙让人去买新的，结果买回来的长度不合适，装上去还是没法正常运转，耽误了不少事儿。
这时候，要是能准确算出合适的三角皮带长度，不就能省好多麻烦嘛！那到底怎么算呢？其实有个简单的公式：L = 2C + 1.57(D1 + D2) + (D2 - D1)^2 / 4C 。
这里面的字母都代表啥呢？L 就是三角皮带的长度，C 是两个皮带轮之间的中心距，D1 和 D2 分别是两个皮带轮的直径。
咱们来详细讲讲这个公式里的每一项。
先说 2C ，这就是两个皮带轮中心距的两倍，很好理解吧？然后 1.57(D1 + D2) 这一项呢，其实是考虑到皮带绕过皮带轮时的弯曲部分。
想象一下皮带绕着轮子转，是不是有一部分会弯曲？这部分的长度就得算进去。
最后 (D2 - D1)^2 /4C 这一项呢，是为了更精确地修正计算结果，让算出来的长度更准。
比如说，有两个皮带轮，中心距 C 是 500 毫米，一个皮带轮直径D1 是 100 毫米，另一个皮带轮直径 D2 是 200 毫米。
那咱们来算算三角皮带的长度：首先，2C 就是 2×500 = 1000 毫米。
1.57(D1 + D2) 就是 1.57×(100 + 200) = 471 毫米。
(D2 - D1)^2 / 4C 就是 (200 - 100)^2÷(4×500) = 5 毫米。
把这三项加起来，L = 1000 + 471 + 5 = 1476 毫米。
所以，算三角皮带长度也不是啥特别难的事儿，只要把公式里的各项搞清楚，代入对应的数值，就能算出来啦。
不过在实际应用中，还得考虑一些其他因素。
比如说，皮带的材质不同，可能会有细微的伸缩；安装的时候，也得留一点余量，不能卡得太紧，不然容易断。

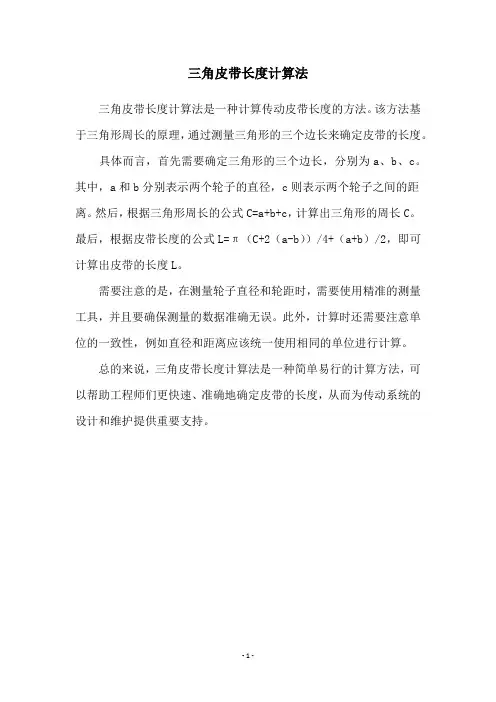

三角皮带长度计算法
三角皮带长度计算法
三角皮带长度计算法是一种计算传动皮带长度的方法。
该方法基于三角形周长的原理，通过测量三角形的三个边长来确定皮带的长度。
具体而言，首先需要确定三角形的三个边长，分别为a、b、c。
其中，a和b分别表示两个轮子的直径，c则表示两个轮子之间的距离。
然后，根据三角形周长的公式C=a+b+c，计算出三角形的周长C。
最后，根据皮带长度的公式L=π（C+2（a-b））/4+（a+b）/2，即可计算出皮带的长度L。
需要注意的是，在测量轮子直径和轮距时，需要使用精准的测量工具，并且要确保测量的数据准确无误。
此外，计算时还需要注意单位的一致性，例如直径和距离应该统一使用相同的单位进行计算。
总的来说，三角皮带长度计算法是一种简单易行的计算方法，可以帮助工程师们更快速、准确地确定皮带的长度，从而为传动系统的设计和维护提供重要支持。
- 1 -。
三角皮带的型号和长度的计算公式
三角皮带的型号和长度的计算公式三角皮带是一种常见的传动元件，通常用于传递动力或扭矩。
其形状呈三角形，因此得名。
在计算三角皮带的型号和长度时，需要考虑到带轮的直径和中心距、皮带张力等因素。
下面将详细介绍三角皮带型号和长度的计算公式。
一、三角皮带的型号计算公式：确定三角皮带的型号需要考虑到带轮的直径和中心距。
一般来说，三角皮带的型号可以通过以下公式计算：型号=(0.75×带轮1轮缘直径+带轮2轮缘直径)/π这个公式的意义在于通过带轮的直径来确定三角皮带的型号。
带轮直径越大，所需的型号就越大。
二、三角皮带的长度计算公式：确定三角皮带的长度需要考虑到带轮的直径、中心距以及皮带的拉紧程度。
三角皮带的长度可以通过以下公式计算：长度=2×(中心距+√((0.5×带轮1轮缘直径-0.5×带轮2轮缘直径)²-(0.5×调整量)²))其中，中心距是指两个带轮中心的距离。
调整量是指带轮在皮带拉紧过程中的调整值。
一般来说，带轮1是驱动轮，带轮2是被动轮，所以带轮1的直径应该更大一些。
这个公式的意义在于通过带轮的直径和中心距来确定三角皮带的长度。
带轮直径越大，中心距越小，所需的长度也就越大。
需要注意的是，在计算三角皮带的长度时，往往需要根据具体的使用情况进行一定的调整。
比如，如果带轮的直径有所变动，或者需要更大的皮带张力，都需要进行适当的调整。
此外，三角皮带还有一些其他的特殊计算方法，比如根据带轮的圆周角度来计算长度等，这些计算方法在实际使用中也是常见的。
但以上提到的公式是最常用的计算方法之一，适用于一般情况下的三角皮带计算。
总结起来，三角皮带的型号和长度计算公式是根据带轮的直径、中心距和拉紧程度来确定的。
通过这些公式的使用，可以准确计算出所需的三角皮带的型号和长度，从而满足实际应用的需求。

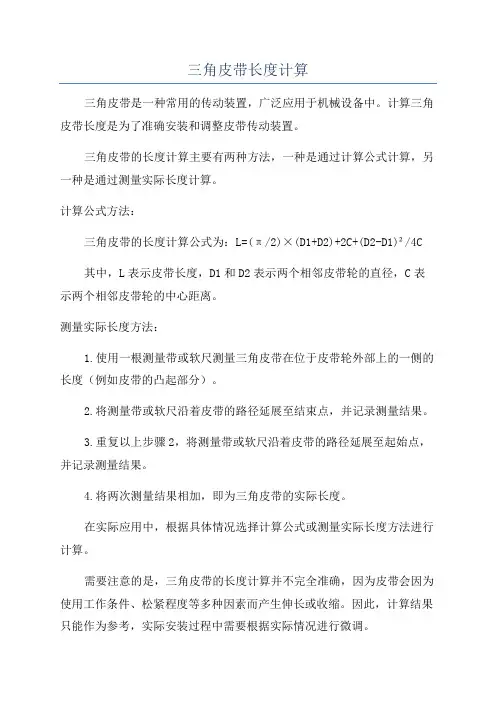

三角皮带长度计算
三角皮带长度计算
三角皮带是一种常用的传动装置，广泛应用于机械设备中。
计算三角皮带长度是为了准确安装和调整皮带传动装置。
三角皮带的长度计算主要有两种方法，一种是通过计算公式计算，另一种是通过测量实际长度计算。
计算公式方法：
三角皮带的长度计算公式为：L=(π/2)×(D1+D2)+2C+(D2-D1)²/4C 其中，L表示皮带长度，D1和D2表示两个相邻皮带轮的直径，C表示两个相邻皮带轮的中心距离。
测量实际长度方法：
1.使用一根测量带或软尺测量三角皮带在位于皮带轮外部上的一侧的长度（例如皮带的凸起部分）。
2.将测量带或软尺沿着皮带的路径延展至结束点，并记录测量结果。
3.重复以上步骤2，将测量带或软尺沿着皮带的路径延展至起始点，并记录测量结果。
4.将两次测量结果相加，即为三角皮带的实际长度。
在实际应用中，根据具体情况选择计算公式或测量实际长度方法进行计算。
需要注意的是，三角皮带的长度计算并不完全准确，因为皮带会因为使用工作条件、松紧程度等多种因素而产生伸长或收缩。
因此，计算结果只能作为参考，实际安装过程中需要根据实际情况进行微调。
此外，还需注意三角皮带的正确安装方法，通常应保持皮带与皮带轮之间的弯曲半径充足，松紧适度。
总结起来，三角皮带长度的计算方法主要有计算公式和测量实际长度两种。
在实际应用中，根据具体情况选择合适的方法，并注意计算结果的准确性，确保三角皮带的安装和调整的准确性。
三角皮带长度计算法
三角皮带长度计算法
三角皮带长度计算法是一种常用的计算方法，用于确定三角皮带的长度。
三角皮带是一种被广泛应用于机械传动的皮带，其截面呈三角形状，可以传递大扭矩。
下面介绍一下三角皮带长度计算法的具体步骤。
首先，需要测量三角皮带的两端直线段的长度，并计算出这两段之间的夹角。
夹角可以通过使用角度测量仪或者直接使用三角函数计算得出。
接着，需要确定三角皮带的有效直径，即皮带在传动轮与紧定轮之间所卷绕的长度。
有效直径可以通过测量传动轮和紧定轮的直径并计算得出。
此外，还需要考虑皮带的松紧程度，一般建议皮带的张紧力为传动轮和紧定轮的直径之差的1%到2%之间。
最后，根据以下公式计算三角皮带的长度：
L=（π/2）×（D1+D2）+2×L2+（D2-D1）/2×cosα其中，L为皮带长度，D1和D2分别为传动轮和紧定轮的直径，L2为有效直径，α为夹角。
以上就是三角皮带长度计算法的相关内容，希望能对大家有所帮助。
- 1 -。
三角皮带轮长度计算公式
三角皮带轮长度计算公式三角皮带轮长度的计算可是个有点复杂但又很重要的事儿。
咱们先来说说为啥要搞清楚这个长度计算。
就拿我之前在一个工厂实习的时候来说吧。
那时候，厂里的一台机器突然出了故障，运转不顺畅，发出“嘎吱嘎吱”的怪声。
维修师傅来了一看，就说可能是三角皮带轮的问题。
师傅捣鼓了半天，发现是皮带轮长度不对，导致皮带松紧不合适，这才影响了机器的正常运行。
那到底怎么计算三角皮带轮的长度呢？其实有个公式：L = π × (D + d) / 2 + 2 × C 。
这里的“L”就是三角皮带的长度，“D”表示大皮带轮的直径，“d”表示小皮带轮的直径，“C”则是两个皮带轮之间的中心距。
咱们一个个来解释哈。
先说这个大皮带轮直径“D”和小皮带轮直径“d”，这俩直径得量准喽。
比如说，大皮带轮直径是 50 厘米，小皮带轮直径是 30 厘米，那在计算的时候就得把这两个数字给记清楚。
再说说中心距“C”。
这个中心距就是两个皮带轮中心之间的距离。
测量的时候可得仔细，差一点儿都不行。
假设中心距是 80 厘米，那咱们就把这些数字都带到公式里。
π 呢，咱们就取 3.14 。
那算下来就是：L = 3.14 × (50 + 30) / 2 + 2 ×80 。
先算括号里的，50 加 30 等于 80 ，80 除以 2 等于 40 ，3.14 乘以40 等于 125.6 ，2 乘以 80 等于 160 ，最后 125.6 加上 160 ，得到皮带长度大约是 285.6 厘米。
不过这里要注意啊，实际应用中还得考虑一些其他因素。
比如说皮带的材质，不同材质的皮带可能会有细微的伸缩性。
还有工作环境的温度，如果温度过高或者过低，也可能会影响皮带的长度。
我还记得那次工厂机器出故障，维修师傅换好合适长度的三角皮带轮之后，机器重新欢快地运转起来，那声音听起来可顺畅了，大家都松了一口气。
总之，三角皮带轮长度的计算虽然有点麻烦，但只要咱们认真测量、准确计算，就能让机器正常工作，避免出现不必要的麻烦。
三角皮带长度计算法
三角皮带长度计算法
三角皮带长度计算法，是根据三角形的勾股定理和正弦定理来进行计算的。
首先，测量三角皮带的两个侧面长度及中心直径长度，并将数据记录下来。
然后，根据勾股定理，计算出三角形两条直角边之间的距离长度，即三角皮带有效长度。
最后，利用正弦定理，根据三角皮带中心直径长度和两个侧面长度的比例，计算出三角皮带实际长度。
具体计算方式为：三角皮带实际长度 = (中心直径长度× π + 2 × 侧面长度× sin(180度/3)) / 2
通过以上计算，可以得出三角皮带的实际长度，以便进行后续的操作和使用。
工业皮带(三角带)标准[详]
![工业皮带(三角带)标准[详]](https://img.taocdn.com/s3/m/5e2493d1482fb4daa48d4b75.png)
工业皮带（三角带）标准标准三角带 A,B,C,D,E,M,K。
窄三角带 SPZ,SPA,SPB,SPC * 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒A47 1194 A91 2311 A135 3429 A179A48 1219 A92 2337 A136 3454 A180A49 1245 A93 2362 A137 3480 A181A50 1270 A94 2388 A138 3505 A182A51 1295 A95 2413 A139 3531 A183A52 1321 A96 2438 A140 3556 A184A53 1346 A97 2464 A141 3581 A185A54 1372 A98 2489 A142 3607 A186A55 1397 A99 2515 A143 3632 A187A56 1422 A100 2540 A144 3658 A188A57 1448 A101 2565 A145 3683 A189A58 1473 A102 2591 A146 3708 A190* 顶宽: 16.5mm * 最小轮径: 125mm* 高度: 11mm * Li(长)= La(外长)* 角度: 40°* Li(长)= Lp(节园长B44 1118 B89 2261 B134 3404 B179B45 1143 B90 2286 B135 3429 B180B46 1168 B91 2311 B136 3454 B181B47 1194 B92 2337 B137 3480 B182B48 1219 B93 2362 B138 3505 B183B49 1245 B94 2388 B139 3531 B184B50 1270 B95 2413 B140 3556 B185B51 1295 B96 2438 B141 3581 B186B52 1321 B97 2464 B142 3607 B187B53 1346 B98 2489 B143 3632 B188B54 1372 B99 2515 B144 3658 B189B55 1397 B100 2540 B145 3683 B190B56 1422 B101 2565 B146 3708 B191B57 1448 B102 2591 B147 3734 B192B58 1473 B103 2616 B148 3759 B193B59 1499 B104 2642 B149 3785 B194B60 1524 B105 2667 B150 3810 B195B61 1549 B106 2692 B151 3835 B196B62 1575 B107 2718 B152 3861 B197B63 1600 B108 2743 B153 3886 B198B64 1626 B109 2769 B154 3912 B199B200* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(长)= La(外长)-8* 角度: 40°* Li(长)= Lp(节园长)C109 2769 C177 4496 C245 6223 C313C110 2794 C178 4521 C246 6248 C314C111 2819 C179 4547 C247 6274 C315C112 2845 C180 4572 C248 6299 C316C113 2870 C181 4597 C249 6325 C317C114 2896 C182 4623 C250 6350 C318C115 2921 C183 4648 C251 6375 C319C116 2946 C184 4674 C252 6401 C320C117 2972 C185 4699 C253 6426* 顶宽: 31.5mm * 最小轮径: 355mm* 高度: 19mm * Li(长)= La(外长)* 角度: 40°* Li(长)= Lp(节园长* 顶宽: 38mm * 最小轮径* 高度: 25.5mm * Li(长* 角度: 40°* Li(长E157 3988 E227 5766 E297 7544 E367E158 4013 E228 5791 E298 7569 E368E159 4039 E229 5817 E299 7595 E369E160 4064 E230 5842 E300 7620 E370E161 4089 E231 5867 E301 7645 E371E162 4115 E232 5893 E302 7671 E372E163 4140 E233 5918 E303 7696 E373E164 4166 E234 5944 E304 7722 E374E165 4191 E235 5969 E305 7747 E375E166 4216 E236 5994 E306 7772 E376E167 4242 E237 6020 E307 7798 E377E168 4267 E238 6045 E308 7823 E378E169 4293 E239 6071 E309 7849 E379E170 4318 E240 6096 E310 7874 E380E171 4343 E241 6121 E311 7899 E381E172 4369 E242 6147 E312 7925 E382E173 4394 E243 6172 E313 7950 E383E174 4420 E244 6198 E314 7976 E384E175 4445 E245 6223 E315 8001 E385E176 4470 E246 6248 E316 8026, E386E177 4496 E247 6274 E317 8052 E387E178 4521 E248 6299 E318 8077 E388E179 4547 E249 6325 E319 8103 E389E180 4572 E250 6350 E320 8128 E390E181 4597 E251 6375 E321 8153 E391E182 4623 E252 6401 E322 8179 E392E183 4648 E253 6426 E323 8204 E393E184 4674 E254 6452 E324 8230 E394E185 4699 E255 6477 E325 8255 E395E186 4724 E256 6502 E326 8280 E396E187 4750 E257 6528 E327 8306 E397E188 4775 E258 6553 E328 8331 E398E189 4801 E259 6579 E329 8357 E399E400* 顶宽: 10mm * 最小轮径: 125mm* 高度: 5.5mm * Li(长)= La(外长)-* 角度: 40°* Li(长)= Lp(节园长M14 356 M33 838 M52 1321 M71M15 381 M34 864 M53 1346 M72M16 406 M35 889 M54 1372 M73M17 432 M36 914 M55 1397 M74M18 457 M37 940 M56 1422 M75M19 483 M38 965 M57 1448 M76M20 508 M39 991 M58 1473 M77M21 533 M40 1016 M59 1499 M78M22 559 M41 1041 M60 1524 M79M23 584 M42 1067 M61 1549 M80M24 610 M43 1092 M62 1575 M81M25 635 M44 1118 M63 1600 M82M26 660 M45 1143 M64 1626 M83M27 686 M46 1168 M65 1651 M84M28 711 M47 1194 M66 1676 M85M29 737 M48 1219 M67 1702* 顶宽: 8mm * 最小轮径: 120mm* 高度: 6mm * Li(长)= La(外长)-8* 角度: 40°* Li(长)= Lp(节园长)窄三角带 SPZ,SPA,SPB,SPC* 防油, 抗静电* 工作温度：-18℃ 至+70℃* 最大线性速度：42米/ 秒* 顶宽: 10mm * 高度: 8mm * 角度: 40°* 最小轮径: 67* Lp(节圆长)=* Lp(节圆长)=型号 有效周长 mm型号 有效周长 mm型号 有效周长 mm型号 SPZ512 512 SPZ987 987 SPZ1250 1250 SPZ1800 SPZ562 562 SPZ994 994 SPZ1270 1270 SPZ1837 SPZ600 600 SPZ1000 1000 SPZ1287 1287 SPZ1862 SPZ612 612 SPZ1012 1012 SPZ1300 1300 SPZ1887 SPZ630 630 SPZ1024 1024 SPZ1320 1320 SPZ1900 SPZ670 670 SPZ1030 1030 SPZ1337 1337 SPZ2000 SPZ700 700 SPZ1037 1037 SPZ1347 1347 SPZ2037 SPZ737 737 SPZ1050 1050 SPZ1350 1350SPZ2087 SPZ762 762 SPZ1060 1060 SPZ1358 1358 SPZ2120 SPZ800 800 SPZ1077 1077 SPZ1387 1387 SPZ2137 SPZ812 812 SPZ1080 1080 SPZ1400 1400 SPZ2187 SPZ825 825 SPZ1087 1087 SPZ1420 1420 SPZ2240 SPZ837 837 SPZ1112 1112 SPZ1437 1437 SPZ2360 SPZ850 850 SPZ1120 1120 SPZ1450 1450 SPZ2410 SPZ875 875 SPZ1137 1137 SPZ1475 1475 SPZ2500 SPZ890 890 SPZ1150 1150 SPZ1500 1500 SPZ2587 SPZ900 900 SPZ1162 1162 SPZ1520 1520 SPZ2650 SPZ912 912 SPZ1180 1180 SPZ1560 1560 SPZ2800 SPZ925 925 SPZ1187 1187 SPZ1600 1600 SPZ3000 SPZ940 940 SPZ1200 1200 SPZ1612 1612 SPZ3150 SPZ950 950 SPZ1202 1202 SPZ1662 1662 SPZ3350 SPZ962 962SPZ12371237SPZ17001700SPZ3550SPA850 850 SPA1282 1282 SPA1832 1832 SPA2532 SPA875 875 SPA1307 1307 SPA1857 1857 SPA2582 SPA882 882 SPA1320 1320 SPA1882 1882 SPA2650 SPA900 900 SPA1346 1346 SPA1900 1900 SPA2680 SPA907 907 SPA1357 1357 SPA1907 1907 SPA2682 SPA932 932 SPA1367 1367 SPA1932 1932 SPA2732 SPA950 950 SPA1382 1382 SPA1957 1957 SPA2780 SPA957 957 SPA1400 1400 SPA1982 1982 SPA2800 SPA975 975 SPA1418 1418 SPA1987 1987 SPA2900 SPA982 982 SPA1432 1432 SPA2000 2000 SPA2950 SPA1000 1000 SPA1450 1450 SPA2032 2032 SPA3000 SPA1032 1032 SPA1482 1482 SPA2057 2057 SPA3080 SPA1060 1060 SPA1500 1500 SPA2082 2082 SPA3150 SPA1082 1082 SPA1532 1532 SPA2120 2120 SPA3180 SPA1107 1107 SPA1557 1557 SPA2132 2132SPA3250 SPA1120 1120 SPA1582 1582 SPA2182 2182 SPA3280 SPA1132 1132 SPA1600 1600 SPA2207 2207 SPA3550 SPA1150 1150 SPA1625 1625 SPA2240 2240 SPA4000SPA1157 1157SPA16321632SPA228222821SPB1580 1580 SPB2180 2180 SPB2900 2900 SPB5600 SPB1590 1590 SPB2185 2185 SPB2950 2950 SPB6000 SPB1600 1600 SPB2230 2230 SPB3000 3000 SPB6300 SPB1630 1630 SPB2240 2240 SPB3057 3057 1 SPB1650 1650 SPB2280 2280 SPB3080 3080 1 SPB1680 1680 SPB2300 2300 SPB3150 3150 1 SPB1690 1690 SPB2360 2360 SPB3200 3200 1 SPB1700 1700 SPB2380 2380 SPB3250 3250 1.zxbelt./ProductList_69.html。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三角皮带长度的计算公式
三角皮带长度的计算公式正常三角皮带的计算长度精度要求不高，大多数三角带传动都有空间留给皮带调整。
当有现成的三角轮的时候就拿跟线直接套在两个三角轮上面就知道长度了。
三角皮带的长度计算原理是三角带长度为与大轮相贴的部分 + 与小轮相贴的部分。
三角皮带长度的计算公式
正常三角皮带的计算长度精度要求不高，大多数三角带传动都有空间留给皮带调整。
当有现成的三角轮的时候就拿跟线直接套在两个三角轮上面就知道长度了。
三角皮带的长度计算原理是三角带长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度。
现场工人有的就用2倍的中心距加上两个带轮的一半周长之和来粗略的估算三角皮带的长度。
精确一点的计算公式有：
（1）L=π(R+r)+2a+(R-r)^2/a
（2）L=π(R+r)+2a+(R-r)^2/4a
其中L为皮带长度，R与r分别为两皮带轮半径,a为两皮带轮中心距离；
计算出来的尺寸不是三角带上标的尺寸。
三角带上标的尺寸是三角带基准长度尺寸。
你要选用接近计算长度数值的基准长度尺寸。
皮带型号：
三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E 型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、
38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度； B型皮带轮在带轮直径范围在125mm～160mm 时为34度；160mm～200mm时为36度，>200mm时为38度； C型皮带轮在带轮直径范围在200mm～250mm 时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm 时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
