地下水动力学实验报告
地下水动力学
地下水动力学名词解释1. 地下水动力学是研究地下水在孔隙岩石、裂隙岩石、和喀斯特岩石中运动规律的科学。
它是模拟地下水流基本状态和地下水中溶质运移过程，对地下水从数量和质量上进行定量评价和合理开发利用，以及兴利除害的理论基础。
2. 流量:单位时间通过过水断面的水量称为通过该断面的渗流量。
3. 渗流速度:假设水流通过整个岩层断面（骨架+空隙）时所具有的虚拟平均流速，定义为通过单位过水断面面积的流量。
4. 渗流场:发生渗流的区域称为渗流场。
是由固体骨架和岩石空隙中的水两部分组成。
5. 层流:水质点作有秩序、互不混杂的流动。
6. 紊流:水质点作无秩序、互相混杂的流动。
7. 稳定流与非稳定流:若流场中所有空间点上一切运动要素都不随时间改变时，称为稳定流，否则称为非稳定流。
8. 雷诺数:表征运动流体质点所受惯性力和粘性力的比值。
9. 雷诺数的物理意义:水流的惯性力与黏滞力之比。
10.渗透系数:在各项同性介质（均质）中，用单位水力梯度下单位面积上的流量表示流体通过孔隙骨架的难易程度，称之为渗透系数。
11. 流网：在渗流场中，由流线和等水头线组成的网络称为流网。
12. 折射现象:地下水在非均质岩层中运动，当水流通过渗透系数突变的分界面时，出现流线改变方向的现象。
13.裘布依假设：绝大多数地下水具有缓变流的特点。
14. 完整井:贯穿整个含水层，在全部含水层厚度上都安装有过滤器并能全断面进水的井。
15. 非完整井:未揭穿整个含水层、只有井底和含水层的部分厚度上能进水或进水部分仅揭穿部分含水层的井。
16.水位降深:抽水井及其周围某时刻的水头比初始水头的降低值。
17.水位降落漏斗:抽水井周围由抽水（排水）而形成的漏斗状水头（水位）下降区，称为降落漏斗。
18. 影响半径:是从抽水井到实际观测不到水位降深处的径向距离。
19. 有效井半径:由井轴到井管外壁某一点的水平距离。
在该点，按稳定流计算的理论降深正好等于过滤器外壁的实际降深。
地下水动力学
1，地下水动力学：研究地下水在孔隙岩石，裂隙岩石和岩溶（喀斯特）岩石中运动规律的科学第一章渗流理论基础2，多孔介质：在地下水动力学中，把具有孔隙的岩石称为多孔介质3有效空隙：互相连通的，不为结合水所占据的那一部分空隙4，有效孔隙度：有效孔隙体积与多孔介质总体积之比5，贮水率：又称释水率面积为一个单位，厚度为一个单位，当水头降低一个单位时所能释放出的水量贮水系数（释水系数）=贮水率乘以含水层厚度表示面积为一个单位，厚度为含水层全厚度的含水层主体中，当水头改变一个单位时弹性释放或贮存的水量贮水率与贮水系数相互关系：1，都是表示含水层弹性释水能力的参数2，对于承压含水层，只要水头不降低到隔水底板以下，水头降低只会引起弹性释水，可用贮水系数表示这种释水能力3，对于潜水含水层，当水头下降时可引起两部分水的排出（1，在上部潜水面下降引起重力排水，用给水度表示重力排水的能力2，在下部饱水部则引起弹性释水，用贮水率表示这一部分的释水能力）弹性释水和重力排水的不同点：1，影响范围不同（弹性释水影响整个承压含水层，重力释水影响潜水含水层和包气带）2，和时间有关（1弹性释水瞬时完成不随时时间变化2重力释水存在滞后效应是时间的函数）3两只大小不同（弹性释水系数多在0.001-0.00005之间重力排水参数在0.1-0.01之间）7渗流：假设这种假想水流运动时，在任意岩石体积内所受的阻力等于真是水流所受的阻力，通过任意断面的流量及任一点的压力或水头均和实际水流相同，这种假想水流称为渗流渗流与实际水流相比相同点：阻力相同水头相同流量相同8渗流速度：代表渗流在过水断面上的平均流速，时一种假想流速实际平均流速：在空隙中的不同地点，地下水运动的方向和速度可能不同平均速度称为实际平均速度测压管水头：H_z=z+p/r水位：一般用在野外，基准面相同（黄海水位标高）水头：基准面可任意选定水位是一种特殊的水头9地下水头：书十页10，水力坡度：把大小等于坡度值，方向沿着等水头面的法线指向水头降低方向的矢量称为水力坡度p1111，地下水运动特征的分类p11运动要素：表征渗流运动的物理量，主要有渗流量Q，渗流速度V，压强P，水头H等按运动要素和时间的关系分为：（1）稳定流：运动要素不随时间变化；（2）非稳定流：运动要素随时间变化按地下水运动方向和空间坐标的关系：一维运动，二维运动，三维运动12，层流：流速较小时，液体质点做有条不紊的线性运动，彼此不相掺混紊流：流速较大时，液体质点的运动轨迹曲折混乱，互相掺混13，Dacry在此处键入公式。
地下水动力学实验
（3）待两侧河流水位上升到预设高度，渗流槽
两侧溢流口有水排出且两水箱水位保持稳定不再 上升时，维持约20～40分钟，使渗流槽砂层内水 位亦上升到此预设高度，再关闭F2阀门停止向渗 流槽供水。
（4）仔细观察渗流槽背面水位观测管中的水头，
凡在左侧河流水位以下同一断面出水口的水位观 测管中水位，原则上应一致或相差不大（个别管 出水口滤网水头损失大点）。若差别太大说明连 接胶管内或连接渗流槽出水口内有空气泡存在， 应分别打开排气塞子进行排气，一定要将管内空 气排净，否则影响实验数据准确性。
右排泄口高差（左、右河水位）时，认真观察渗 流槽背面各测压管水位变化所反映的渗流槽砂层 中潜水分水岭的迁移方式，进一步了解河间地块 中地下潜水分水岭的分布规律。
位置的张力计上水银柱读数变化，了解包气带和 饱水带毛细管负压分布特征
4、实验时，要求学生认真观察渗流槽背面不同
实验模型确定
假定有一河间地块, 地块内地下水仅有大气降水入渗补给
（6）再次打开F4阀门进行人工降水，同时观察
渗流槽背面各观测管中的水头和两侧排泄口水流 量，并记入实验报告中相应表格，以备将其标在 方格纸上，按适当比例绘制河间地块地下潜水渗 流场潜水水位线（浸润曲线）和研究其初始时刻 地下水分水岭用。
（7）可相隔约20～30分钟时间，分别将右侧排
泄口降低15～20cm两次，连续观测两侧排泄口 水流量和渗流槽背面测压管水位，并填入实验报 告书中的相应表格内，以备在同一张方格纸上按 适当比例绘出所有地下潜水水位曲线，观察几条 曲线的分水岭变化和两侧水箱溢流口排泄流量关 系，分析其地下水运动特征。
⑤ 河间地块地下水向河流排泄，利用调整渗流
实验操作步骤及方法
（1）首先关闭所有阀门（见附图3），将
《地下水动力学》课程总结
求水文地质参数
K、T、μ、μ*、B…
计算运动要素
Q、q、H、s、t….
模型识别
判断水文地质条件 如边界性质
1、介质（为描述介质特性提出的一些概念）
连续介质模型-典型单元体 渗透性：
渗透系数（K）、等效渗透系数 均质、非均质 各向同性、各向异性
2、渗流场
渗流特征 运动要素：实际流速、渗透流速、质点流速、单个孔隙
5、水文地质参数及获取方法
渗透系数K 入渗强度W 导水系数T=KM 弹性释水系数μ* 给水度μ 阻越流系数B 压力传导系数a =T/ μ*
配线法 直线图解法 水位恢复资料法
1、达西定律
dH Q = -KA
ds
dH v = -K
ds
适用条件：1<Re<10的层流
2、 Dupuit假定，Dupuit微分方程
Kz
∂ ∂z
s(r, H 0 ,t )
=
-μ
∂ ∂t
s(r, H 0 ,t )
方程解析解
s(r, z, t) Q
4 T
1
0
4
yJ 0
(
y
2
)[ 0
(
y)
n ( y)]dy
n 1
• 纽曼解的特点
5、地下水向不完整井的运动
• 不完整井流特点（三点）
• 地下水向不完整井的稳定运动
井底进水的承压水不完整井（空间汇点法）
井壁进水的承压水不完整井（空间汇线法）
∫ Q
s = 4πK(z2 - z1)
[z2
1
+
z1 (z - η）2 +r 2
1
]dη
(z + η）2 +r 2
地下水动力学课程总结 2012-1-3
越流含水层中的水流特点
Neuman公式的适用条件；
Boulton公式的适用条件
5
概念
实井、虚井、映射法、隔水边界、弱透水边界、透水边界、无限含水层、半无限含水层、扇形含水层、条形含水层
问题
试分析不完整井的井流特点，镜像法的原理。
试建立直线供水、隔水边界附近稳定井流公式，已知该井为承压完整井，含水层为均质各向同性，抽水井距边界距离为a，影响半径为R（a<R），抽水量为Q。
数学模型是怎样构成的？
建立地下水流动的数学模型需要哪些信息？
怎样理解基本要点
渗流数学模型的解法
2
概念
河渠、地下水运动、潜水回水、河渠引渗回水、浸润曲线、浸润曲线方程、单宽流量公式
问题
地下水向河渠运动的研究意义
河渠间地下水稳定运动的水头公式（浸润曲线公式）
河渠间地下水运动的稳定流公式能分析哪些水文地质问题？
有入渗时，潜水面的形状及河渠间分水岭的移动规律
表示河渠间潜水位与河渠水位关系的地下水流方程。河渠间有入渗（取正）或蒸发（取负）时潜水的浸润曲线方程为：
流量公式，距离左河x处任意断面上的潜水流的单宽流量公式为：
分水岭位置公式
3
概念
完整井、水位降深、降落漏斗、非完整井、稳定流、非稳定流、层流、紊流、管井、筒井、潜水井、承压水井、拟稳定流、有效井半径、影响半径、Dupuit公式、Thiem公式、注水井、修正降深、承压-无压井、承压-无压井公式、Hantush-Jacob公式、叠加原理、均匀流、井损、含水层损失、井损常数
问题
多孔介质具有哪些性质？
假想水流的特点有哪些？
典型单元体有何性质？
稳定流与非稳定流的区别？

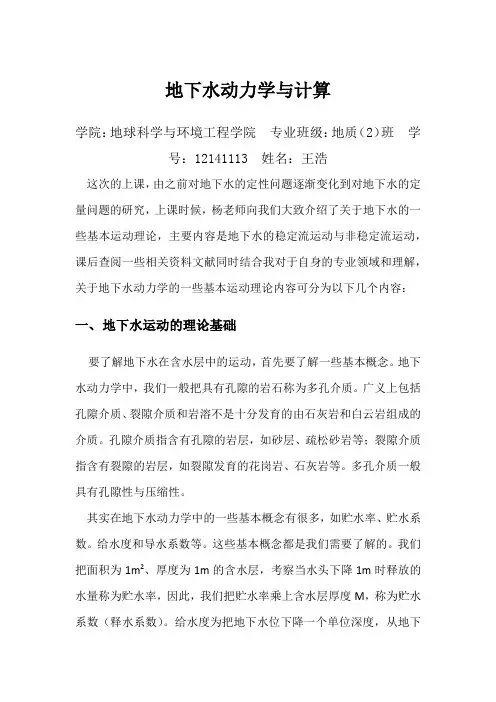

地下水动力学读书报告
地下水动力学与计算学院：地球科学与环境工程学院专业班级：地质（2）班学号：12141113 姓名：王浩这次的上课，由之前对地下水的定性问题逐渐变化到对地下水的定量问题的研究，上课时候，杨老师向我们大致介绍了关于地下水的一些基本运动理论，主要内容是地下水的稳定流运动与非稳定流运动，课后查阅一些相关资料文献同时结合我对于自身的专业领域和理解，关于地下水动力学的一些基本运动理论内容可分为以下几个内容：一、地下水运动的理论基础要了解地下水在含水层中的运动，首先要了解一些基本概念。
地下水动力学中，我们一般把具有孔隙的岩石称为多孔介质。
广义上包括孔隙介质、裂隙介质和岩溶不是十分发育的由石灰岩和白云岩组成的介质。
孔隙介质指含有孔隙的岩层，如砂层、疏松砂岩等；裂隙介质指含有裂隙的岩层，如裂隙发育的花岗岩、石灰岩等。
多孔介质一般具有孔隙性与压缩性。
其实在地下水动力学中的一些基本概念有很多，如贮水率、贮水系数。
给水度和导水系数等。
这些基本概念都是我们需要了解的。
我们把面积为1m2、厚度为1m的含水层，考察当水头下降1m时释放的水量称为贮水率，因此，我们把贮水率乘上含水层厚度M，称为贮水系数（释水系数）。
给水度为把地下水位下降一个单位深度，从地下水位延伸到地表面的单位水平面积岩石柱体，重力作用下释放出来的水的体积，称为给水度。
其他的关于地下水还有很多基本概念与知识，在此就不再赘述。
地下水在岩石空隙中的运动，一般用渗流来描述，根据运动状态可分为层流运动与紊流运动。
根据渗流运动要素与时间的关系，可分为稳定流与非稳定流。
关于岩石的透水特征，所以要说说透水性的分类，可以分为均质与非均质—K随空间坐标的变化。
均质是任意点都具有相同的渗透系数K，非均质指在渗流场中各点渗透系数不同，随坐标变化而变化。
透水性的分类还有一种，就是K随方向的变化。
分为各向同性与各向异性。
各向同性指各个渗透方向具有相同的K；各向异性指某一点的K与渗流方向有关，即渗流方向不同，K不同。
地下水动力学全
1、地下水动力学就是研究地下水在孔隙岩石、裂隙岩石、与喀斯特岩石中运动规律的科学。
它就是模拟地下水流基本状态与地下水中溶质运移过程,对地下水从数量与质量上进行定量评价与合理开发利用,以及兴利除害的理论基础。
2、流量:单位时间通过过水断面的水量称为通过该断面的渗流量。
3、渗流速度(比流量):假设水流通过整个岩层断面(骨架+空隙)时所具有的虚拟平均流速,定义为通过单位过水断面面积的流量。
4、实际速度:孔介质中地下水通过空隙面积的平均速度;地下水流通过含水层过水断面的平均流速,其值等于流量除以过水断面上的空隙面积,量纲为L/T。
4、渗流场:发生渗流的区域称为渗流场。
由固体骨架与岩石空隙中的水两者组成5、层流:水质点作有秩序、互不混杂的流动。
6、紊流:水质点作无秩序、互相混杂的流动。
7、稳定流与非稳定流:若流场中所有空间点上一切运动要素都不随时间改变时,称为稳定流,否则称为非稳定流。
8、雷诺数:表征运动流体质点所受惯性力与粘性力的比值。
9、雷诺数的物理意义:水流的惯性力与黏滞力之比。
10、渗透系数:在各项同性介质(均质)中,用单位水力梯度下单位面积上的流量表示流体通过孔隙骨架的难易程度,称之为渗透系数。
11、流网:在渗流场中,由流线与等水头线组成的网络称为流网。
12、折射现象:地下水在非均质岩层中运动,当水流通过渗透系数突变的分界面时,出现流线改变方向的现象。
13、裘布依假设:绝大多数地下水具有缓变流的特点。
14、缓变流:各流线接近于平行直线的运动14、完整井:贯穿整个含水层,在全部含水层厚度上都安装有过滤器并能全断面进水的井。
15、非完整井:未揭穿整个含水层、只有井底与含水层的部分厚度上能进水或进水部分仅揭穿部分含水层的井。
16、水位降深:抽水井及其周围某时刻的水头比初始水头的降低值。
17、水位降落漏斗:抽水井周围由抽水(排水)而形成的漏斗状水头(水位)下降区,称为降落漏斗。
18、影响半径:就是从抽水井到实际观测不到水位降深处的径向距离。
地下水动力学习题与实验
地下水动力学习题与实验习题1.已知水得动力粘滞系数µ＝0、00129N、S/㎡，求其运动粘滞系数υ。
2.1立方米体积得水，当温度为10℃时，压强增加１0个工程大气压强，其体积减少０．50８升。
求水得体积压缩系数β与体积弹性系数K。
3.有一矩形断面得宽渠道，其水流流速分布曲线为式中为水得容重,为水得动力粘滞系数，ｈ为渠中水深,如图1所示.已知h=0。
5米，求ｙ=0，ｙ＝0.２5米,ｙ=０．5米处得水流切应力,并绘出沿垂线得切应力分布图。
4.如图2所示为几个不同形状得盛水容器，它们得底面积及水深均相等.试说明：(1）各容器底面积所受得静水总压力就是否相等？(2)每个容器底面得静水总压力与地面对容器得反力就是否相等？（容器得重量不计)并说明理由。
5、绘出图中二向曲面上得压力体图及曲面在铅垂面上得投影面得压强分布图。
6、普遍所采用得水得状态方程近似地与温度无关.可表示为式中:A３000 n＝7 = =1个大气压试根据此式求:（ａ）使水得密度增加一倍所需得压力；(b）大气压下水得。
7、水从容器侧壁得孔口沿着断面变化得水平管流出（如图４）.假设容器中得水位固定不变,并略去水头损失。
已知Ｈ＝2米，=7、5厘米，=２５厘米,=10厘米，＝６。
２7米／秒，=，＝０.求流量Q以及管子断面１与２处得平均流速与动水压力。
８、设承压含水层中得弹性给水度,渗透系数Ｋ就是空间坐标得函数，试根据渗透连续性原理及应用达西定律推导出承压含水层中水头Ｈ得基本微分方程。
9、在直角坐标系中,地下水非稳定运动得基本微分方程为试用柱坐标表示之。
1０、证明地下水向无压井运动时，浸润面移动规律满足方程其中：H——-渗流场内得水头；－——浸润面上各点得水头；－-－给水度或饱与差.１1、写出如图6所示得坝基渗流模型得定解问题。
()12、在亚沙土壤中修建一水平集水廊道。
断面为矩形，廊道底达不透水层,求渗入廊道之流量。
已知廊道内水深，，k=０．002cm/s。
