扩声系统的增益结构
扩声的组成与发展.ppt
主要功能； 1、修正声场、对重放声场做补偿；（房间均衡器） 2、调整音质，对声源进行艺术性修饰； 3、抑制啸声。（2、3为效果均衡器） 主要应用；
均衡器的分类
按电路结构分： １．图示均衡器（固定参量） ２．参量均衡器（可变参量）
按均衡频率数量可分为5、6、8。。。30、31段均衡器。 按通道数量可分单通道、双通道、四通道和多通道均衡器。 按倍频程分布可分1/3、1/2、1和2均衡器。
－350 机
－202 双卡座
－5800 －1600 硬盘录音机
简单的扩声系统
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
调音台
5000-48模拟调音台
调音台介绍
5000-48模拟调音台
调音台的主要功能：
➢信号放大； ➢信号混合与分配； ➢音色加工与处理。
调音台的分类：
图示均衡器
参量均衡器
简单的扩声系统
信号处理
甲乙（）类功率放大器界于甲类和乙类之间，有效解决了乙类放大器的 失真大问题，效率又比甲类放大器高，因此获得了极为广泛的应用。 （内置功放）
丁（D）类功率放大器也称数字式放大器，具有效率高，体积小的优点。 这类放大器不适宜于用作宽频带的放大器，还有电磁干扰严重问题。（10 内置功放、的）
音箱与功放匹配
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
技术部分的设备
简单的扩声系统
较弱声信号 音源
信号处理
现场扩声调音师
后级放大
较强声信号
设计工程师
扬声器/音箱
会议扩声系统知识点总结
会议扩声系统知识点总结一、会议扩声系统的概念及作用会议扩声系统是指通过音频技术将会议室中的讲话声音扩大，使与会者都能清晰听到发言者的讲话内容。
会议扩声系统的作用是保证会议中的讲话声音清晰、准确传达给听众，提高会议效率和良好地展现会议主持人和发言人的形象。
现代化的会议扩声系统不仅能够实现声音扩大效果，还具备多功能、高效率、易操作等特点。
二、会议扩声系统的组成部分1. 主机设备：主要由音频控制器、功率放大器、混音器、信号处理器等组成，主要负责音频的处理和控制。
2. 扬声器：负责将放大后的声音传达给与会者，一般根据会议室的大小和形状不同而设有不同数量、类型的扬声器。
3. 话筒：提供发言者使用，有无线和有线两种类型。
4. 辅助设备：包括收音机、CD机、录音机等，实现外部音源的输入和输出。
三、会议扩声系统的使用方法1. 扬声器的设置：根据会议室的大小和形状，设置一定间距、角度、高度的扬声器，以保证声音的均匀传播。
2. 话筒的选择和设置：根据发言者的数量和位置选择适当数量和类型的话筒，并设置在合适的位置，确保发言者的声音可以清晰地传达给扬声器。
3. 主机设备的调试：根据会议室的声学特点，调整主机设备的各项参数，以获得最佳的音效效果。
4. 外部音源的输入和输出：根据会议的需要，选择合适的外部音源，并将其正确连接到主机设备，实现音频的输入和输出。
四、会议扩声系统的维护与保养1. 定期检查和清洁系统的各个部件，确保其正常工作。
2. 定期进行系统的调试和维护，保证其音质效果的稳定和持久。
3. 对于有线话筒，需要检查线材的连接和损坏情况，确保其正常使用。
4. 注意防潮、防尘、防霉，确保系统设备的长期稳定运行。
五、会议扩声系统的发展趋势1. 数字化：随着数字技术的发展，会议扩声系统也逐步向数字化发展，数字信号的处理和传输技术将会在会议扩声系统中得到更广泛的应用。
2. 网络化：会议扩声系统与网络技术的结合，将实现更便捷、灵活的远程控制和系统管理功能。
扩声音响系统的组成和分类
扩声音响系统的组成和分类自然声源（如演讲、乐器演奏和演唱等）发出的声音能量是很有限的，其声压级随传播距离的增大而迅速衰减，由于环境噪声的影响，使声源的传播距离减至更短，因此在公众活动场所必须用电声技术进行扩声，将声源的信号放大，提高听众区的声压级，保证每位听众能获得适当的声压级。
近年来，随着电子技术、电声技术和建声技术的快速发展，使扩声系统的音质有了极大提高，满足了人们对系统音质越来越高要求的需要。
扩声系统通常由节目源（各类话筒、卡座、CD、LD、或DVD等）、调音台（各声源的混合、分配、调音润色）、信号处理设备（周边器材）、功放和扬声器系统等设备组成。
在民用建筑工程中，扩声系统按用途可分为以下几类：一、室外扩声系统室外扩声系统主要用于体育场、广场、公园、艺术广场等。
它的特点是服务区域面积大，空间宽旷，声音传播以直达声为主。
如果四周有高楼大厦等建筑物，扬声器的布局又不尽合理，因声波多次反射而形成超过50ms以上的延迟，会引起双重声或多重专长，甚至会出现回声等问题，影响声音质清晰度和声像的定位。
室外系统以语言扩声为主，兼用音乐和演出功能。
音质受环境和气候条件影响大，干扰声大，条件复杂，因此需要有很大的扩声功率。
二、室内扩声系统室内扩声系统是应用最广泛的系统，包括各类剧场、礼堂、体育馆、歌舞厅、卡拉OK厅等，它的专业性较强，不仅要考虑电声技术问题，还要涉及建筑声学问题，不仅要作语言扩声，还要能供各种文艺演出使用，对音质的要求很高，受高度间建筑声学条件的影响较大。
三、流动演出系统扩声系统有固定安装和流动系统两大类。
流动系统是在固定系统的声学特性条件不能满足文艺演出使用时临时安装的一种便于安装、调试和使用的高性能、轻便的扩声系统。
常用于各种大型场地（如体育场、体育馆、艺术广场和大宴会厅等）作文艺演出时使用。
这种系统的投资较大，通常由专业单位提供出租使用。
四、公共广播系统公共广播系统为宾馆、商厦和各类大楼提供背景音乐和广播节目，近几所来公共广播系统又兼作紧急广播。
扩声系统
功率放品牌
国内品牌：SOUNDSTADARD(声准)、 LAX、HZ(宏志) 国外品牌：CROWN(皇冠)、QSC、 CLAVIA(卡威)、BGW(必敬敌)、 CREST(高峰)
调音台性能指标
一、增益：调音台放大信号的能力 二、等效输入噪声： 三、频率响应： 四、非线性谐波失真：额定输出电平时，整个 工作频段内的总谐波失真值。 五、动态余量：最大不失真输出电平与额定输 出电平之差。 六、串音：相邻通道之间的隔离度
2、分类： 中心频率固定：图示均衡器 中心频率、Q值、调整幅度可调：参量均衡器
3、性能指标：1、段数（倍频程）；2、均衡量；3、谐波失真度；4、等效 输入噪声级；5、Q值和中心频率范围（参量均衡器） 4、各频段特点： 16-60HZ超低音，提升60HZ强化声音力度，给人震憾感，太过使乐器声浑浊 60-250HZ低音，决定音乐丰满或单薄，衰减100HZ以下可提高语言清晰度 250-2000HZ中音，1-1.5KHZ提升5DB使音色明亮滑爽；提升300-500HZ使人 声逼真，330HZ给人坚实感，500HZ给人亲切感 2-4KHZ中高音，体现人声亮度响亮，但3KHZ太过产生听觉疲劳 4-6KHZ高音，有临场感，影响清晰度，尤其是5KHZ可使声音响亮 6-16KHZ特高音，控制洪亮度与清晰度，10KHZ使女声层次鲜明有透明感
信号处理器
对声音信号加工、处理： 1、幅度处理：压缩器、限制器、扩展器、噪声门、 降噪器 2、频率处理：均衡器、激励器、反馈抑制器、变 调器、分频器 3、时间处理：延迟器、混响器（效果器） 4、数字处理器 DBX、DOD、百灵达、RANE
均衡器
1、功能： 抑制声反馈、修饰美化音色、弥补建声缺陷 补偿信号中欠缺的频率，抑制过重的频率
扩声用全频扬声器
电扩声系统的增益计算
现在的电扩声系统增益量已经非常的大了，从前级的控制台、周边处理器到后级的功放都可以提供足够的电平增益及功率增益。
但是即使是这样，我也经常发现我们的技术人员在系统调试的时候无法准确把握每个电平调节的环节应该怎么处理，也许是因为可以调整电平的环节过多，这似乎使得一些技术人员认为电平增益不够（或过大）的时候，调节哪一个环节的增益都是可以的，导致的结果就是不是信噪比下降，就是过早的引入自激形成啸叫（用电平统调改善电信号自激的条件，从而避免系统过早的出现啸叫，笔者在多年前的已经在本刊发表过相关的论文，本文不再讨论有关自激的话题，只是假设传声增益足够大的前提下系统电平的设定和计算方法）。
由电平调节问题引入的功放与音箱的搭配问题也引起了广泛的讨论。
最近作者在与美国的同事一起讨论这个问题的时候，他们发给我一篇美国Acoustic Dimensions公司的Brian Elwell于1999年写的一篇“Gain Structure”的论文，读后颇受启发，这篇论文写的比较浅显易懂，并给出了简易的计算公式。
由于篇幅的限制，这里只把其中的精华部分翻译给大家参考。
尽管今天的功放已经可以提供足够的放大功率了，但这并不代表你可以调整好一套系统的电平。
当今几乎所有的音频处理器和功放都有电平跳线开关或者旋钮，如果调整的适当，那么可以将系统的信噪比提升到最佳状态，使系统的工作状态既安全稳定又能确保足够的功率输出。
本文的主要目的就是告诉那些音频系统设计师如何去设定和计算它们，首先我们要讨论一下从调音台开始到听众那里到底需要多少的电平增益，当全部的增益需求了解的清楚以后，我们再讨论设定系统电平的每个详细的步骤。
1、多大电平才够用呢？一个好的系统设计师对手头的扩声系统设计总是预先要计算一个最低声压级，如果没有声压级的预算，可能最后到调试阶段你才会意识到你的系统功率要么过大了，要么过小了。
所以对于一个实用的系统要有个声压级的衡量标准。
我们先假设一个小型的户外广场扩声系统，以小型的音乐会演出为主，那么我们需要设计的声压级要达到95dB，那么峰值电平就要达到101dB的水平，另外我们还必须为系统预留10个分贝的头顶空间，也就是说我们最终要设计出一个能承受111dB增益的扩声系统。

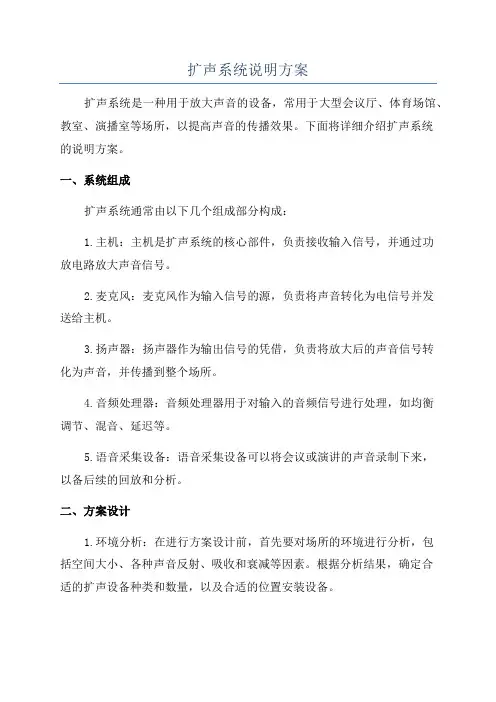

扩声系统说明方案
扩声系统说明方案扩声系统是一种用于放大声音的设备，常用于大型会议厅、体育场馆、教室、演播室等场所，以提高声音的传播效果。
下面将详细介绍扩声系统的说明方案。
一、系统组成扩声系统通常由以下几个组成部分构成：1.主机：主机是扩声系统的核心部件，负责接收输入信号，并通过功放电路放大声音信号。
2.麦克风：麦克风作为输入信号的源，负责将声音转化为电信号并发送给主机。
3.扬声器：扬声器作为输出信号的凭借，负责将放大后的声音信号转化为声音，并传播到整个场所。
4.音频处理器：音频处理器用于对输入的音频信号进行处理，如均衡调节、混音、延迟等。
5.语音采集设备：语音采集设备可以将会议或演讲的声音录制下来，以备后续的回放和分析。
二、方案设计1.环境分析：在进行方案设计前，首先要对场所的环境进行分析，包括空间大小、各种声音反射、吸收和衰减等因素。
根据分析结果，确定合适的扩声设备种类和数量，以及合适的位置安装设备。
3.扬声器布置：根据场所的结构和声音传播的需要，合理布置扬声器，使其能够覆盖整个场所，并保证声音的均匀分布。
一般来说，会议厅中的扬声器应该设置在场地的四周和高处，以达到最佳的传播效果。
4.主机设置：根据场所的大小和扩声需求，选择合适的主机并进行设置，包括音量、均衡和混音等参数的调整，以满足现场的实际要求。
5.音频处理：根据场所的特点和需求，使用合适的音频处理器对音频信号进行处理，如均衡、混音、延迟等，以提高声音的质量和效果。
6.语音采集设备设置：根据需要，安装适当的语音采集设备，并进行设置，以实现会议或演讲的录制和回放功能。
三、注意事项在进行扩声系统的安装和调试时，需要注意以下几点：1.灵敏度控制：根据具体情况，调整麦克风的灵敏度，以避免过高或过低的声音输入。
2.回音控制：根据场所的特点，合理设置音频处理器的延迟参数，以避免回音和啸叫等问题。
3.反馈抑制：对于易产生反馈的主持台等位置，可以使用反馈抑制器进行处理，以减小反馈引起的噪音。
扩声系统方案
扩声系统方案扩声系统方案1. 简介扩声系统是一种用于将音频信号扩大并传播到更广范围的系统。
它广泛应用于大型场合，如会议厅、剧院、体育场等，以确保听众能够清晰地听到讲话人的声音。
本文将介绍一个基本的扩声系统方案，包括系统组成部分、原理和技术要点等内容。
2. 系统组成部分一个基本的扩声系统通常由以下几个组成部分构成：2.1 麦克风麦克风是扩声系统的输入设备，用于将声音转换为电信号。
在选择适合的麦克风时，需考虑环境噪音、频响特性和指向性等因素。
2.2 混音器混音器用于接收和混合多个音频信号，调节音量和平衡等参数。
通过混音器，可以将多个麦克风的声音混合成一个统一的信号输出。
2.3 功放器功放器是扩声系统的核心部分，用于放大音频信号。
根据场地的大小和要求，选择适当的功放器类型和功率。
2.4 扬声器扬声器是扩声系统的输出设备，用于将放大后的音频信号转换为声音。
根据场地的大小和声音传播的需求，选择适当的扬声器类型、数量和布局。
2.5 控制设备控制设备用于调节扩声系统的参数，如音量、音调和音频源选择等。
常见的控制设备包括音量调节器、混音台和控制面板等。
2.6 信号处理器信号处理器是一种专门用于实时处理音频信号的设备。
它可以对音质进行调整，如均衡、压缩和延迟等，以保证听众获得高质量的声音体验。
3. 原理和技术要点扩声系统的工作原理是将音频信号从输入设备经过放大和处理后，通过扬声器输出到空气中。
以下是一些技术要点，可以提升扩声系统的性能：- **频率响应平衡**：在设计扩声系统时，需要保证扬声器的频率响应平衡，即不同频率的声音都能得到适当的放大，确保音质的均衡。
- **声场覆盖**：通过合理布局扬声器，使得声音能够覆盖整个听众区域，确保每个听众都能听到清晰而稳定的声音。
- **反馈抑制**：反馈是扩声系统中常见的问题，会导致尖锐的噪音。
通过使用合适的麦克风和控制设备，以及调整系统参数，可以有效抑制反馈现象。
- **信号处理**：使用信号处理器对音频信号进行实时处理，可以提升音质和避免噪音等问题。
扩声系统——精选推荐
扩声系统28.4.1扩声系统概念1.扩声系统的确⽴建筑物内的扩声系统应根据建筑物的使⽤功能、扩建规划、建筑和建筑声学设计等因素确定。
扩声系统的设计应与建筑设计、建筑声学设计同期进⾏，并应与其他有关专业密切配合。
除专⽤⾳乐厅、剧院、会议厅外，其他视听场所的扩声系统宜按多功能要求设置。
专⽤的⼤型舞厅、娱乐厅应根据建筑声学的设计条件，设置相应的固定扩声系统。
如建筑声学条件合适，在发⾳者距听者⼤于10m的会议场所设语⾔扩声系统。
2.扩声系统的技术指标扩声系统的技术指标分级应根据建筑物⽤途类别、质量标准、服务对象等因素确定。
根据使⽤要求，视听场所的扩声系统⼀般分为：语⾔扩声系统；⾳乐扩声系统；语⾔和⾳乐兼⽤的扩声系统。
28.4.2扩声系统设计建筑物内扩声系统应根据设计任务书、建筑声学设计资料、使⽤功能要求等因素进⾏设计。
1.室内、外扩声设计的声场计算室内声场计算采⽤声能度叠加法，计算时考虑直达声和混响声的叠加，尽量增⼤50ms以前的声能密度，减弱声反馈，提⾼清晰度。
有条件时采⽤电脑作辅助计算。
室外扩声应以直达声为主，尽量控制在50ms以后出现的反射声。
扩⾳室的⽤电量，通常按照设备功率的两倍计算。
2.功放设备的单元划分应满⾜负荷分组的要求。
平均声压及所对应功率的储备量，在语⾔扩声时⼀般为5倍以上；⾳乐扩声时为10倍以上。
扩声⽤功放设备应设置备⽤单元，其数量按重要程度确定。
3.扩声系统中的传声器的选⽤扩声系统中的扬声器的选⽤应根据声场要求及扬声器布置⽅式合理选⽤扬声器或扬声器系统。
设置扩声系统的场所，宜同时设置⽆线联络设备。
(1)选⽤有利于抑制声反馈的传声器。
(2)应根据扩声类别的实际情况合理现在传声器的类别，满⾜语⾔或⾳乐扩声的要求。
(3)传声器的电缆线路超过10m时，应选⽤平衡、低阻抗型传声器。
(4)扩声系统的前端设备(包括前级增⾳机、调⾳控制台、传译控制台等)，应满⾜话路、线路输⼊、输出的数量要求，并要求具有转送信号的功能。
