有限元分析的基本概念
有限元分析FEA
广州有道计算机科技有限公司有限元分析FEA有限元法（FEA，Finite Element Analysis）的基本概念是用较简单的问题代替复杂问题后再求解。
它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。
这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。
由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。
有限元分析（FEA，Finite Element Analysis）利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。
还利用简单而又相互作用的元素，即单元，就可以用有限数量的未知量去逼近无限未知量的真实系统。
大型通用有限元商业软件：如ANSYS可以分析多学科的问题，例如：机械、电磁、热力学等；电机有限元分析软件NASTRAN等。
还有三维结构设计方面的UG、CATIA、Proe等都是比较强大的。
国产有限元软件：FEPG、SciFEA、,JiFEX、KMAS等有限元法：把求解区域看作由许多小的在节点处相互连接的单元（子域）所构成，其模型给出基本方程的分片（子域）近似解，由于单元（子域）可以被分割成各种形状和大小不同的尺寸，所以它能很好地适应复杂的几何形状、复杂的材料特性和复杂的边界条件。
有限元方法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。
采用不同的权函数和插值函数形式，便构成不同的有限元方法。
有限元法的收敛性是指：当网格逐渐加密时，有限元解答的序列收敛到精确解；或者当单元尺寸固定时，每个单元的自由度数越多，有限元的解答就越趋近于精确解。
Abaqus-基础与应用-第一章概述
Abaqus-基础与应用-第一章概述第1章概述有限元分析是使用有限元方法来分析静态或动态的物体或系统。
在这种方法中一个物体或系统被分解为由多个相互联结的、简单、独立的点所组成的几何模型。
在这种方法中这些独立的点的数量是有限的，因此被称为有限元。
1.1有限元分析简介本节首先简要介绍有限元分析的基本概念，然后简要阐述其发展和应用概况。
1.1.1有限元分析的基本概念在工程技术领域内，有许多问题归结为场问题的分析和求解，如位移场、应力场、应变场、流场和温度场等。
这些场问题虽然已经得出应遵循的基本规律（微分方程）和相应的限制条件（边界条件），但因实际问题的复杂性而无法用解析方法求出精确解。
由于这些场问题的解是工程中迫切所需要的，人们从不同角度去寻找满足工程实际要求的近似解，有限元方法就是随着计算机技术的发展和应用而出现的一种求解数理方程的非常有效的数值方法。
有限元分析的基本思想是用离散近似的概念，把连续的整体结构离散为有限多个单元，单元构成的网格就代表了整个连续介质或结构。
这种离散化的网格即为真实结构的等效计算模型，与真实结构的区别主要在于单元与单元之间除了在分割线的交点(节点)上相互连接外，再无任何连接，且这种连接要满足变形协调条件，单元间的相互作用只通过节点传递。
这种离散网格结构的节点和单元数目都是有限的，所以称为有限单元法。
在单元内，假设一个函数用来近似地表示所求场问题的分布规律。
这种近似函数一般用所求场问题未知分布函数在单元各节点上的值及其插值函数表示。
这样就将一个连续的有无限自由度的问题，变成了离散的有限自由度的问题。
根据实际问题的约束条件，解出各个节点上的未知量后，就可以用假设的近似函数确定单元内各点场问题的分布规律。
有限元方法进行结构分析主要涉及三个问题：（1）网格剖分和近似函数的选取选用合适单元类型和单元大小的问题。
合适的单元类型能在满足求解精度的条件下提高求解的效率，反之则可能会事倍功半。
有限元分析法
2个移动自由度 1个转动自由度
3个移动自由度 （平面杆单元2个） 3个移动自由度（平面梁2个） 3个转动自由度（平面梁1个） 3个移动自由度（平面2个） 3个转动自由度（平面1个）
梁结构
弹簧结构
网格划分方法
. . .. . ..
线性
体(三维实体)
. . . . . ... .. .. . ..
二次
低阶单 元
更高阶单元
线单元
• 线单元: 用于螺栓(杆)，弹簧，桁架或细长构件
面单元
• 壳单元: –Shell (壳)单元 每块面板的主尺寸不低于其厚度的10倍。
面单元
-平面应力 分析是用来分析诸如承受面内载荷的平 板、承受压力或远离中心载荷的薄圆盘等结构。
details ignored
Geometric model for FEA
单元类型选择
Element type：
3节点三角形平面应力单元
单元特性定义
Element properties：
材料特性：E, µ 单元厚度：t
网格划分
模型检查 • • • • 低质量单元 畸形单元 重合节点 重合单元
2 nodes
. .
A
. .
..
B
1 node
. .
. .
A
. .
B
具有公共节点的单元 之间存在信息传递
. .
分离但节点重叠的单元 A和B之间没有信息传递 （需进行节点合并处理）
第2节 有限元建模方法
Finite element model
Input data
有限元分析方法
k1 k1k2 k2
0
0
0 k2 k2 k3 k3
0
0 0 k3 k3 k4 k4
0 u1 0 0 u2 0 0k4uu4300 k4 u5 P
写成一般形式，可得：
[R ][K ]U [][F]
即： [反作]用 [总 力 体 矩 ]刚 位 [阵 度 移 ] [负 矩 矩荷 阵 阵 ]
引入边界条件，根据本题要求，节点1
有限元分析方法
第一章 概述
一、有限单元法的基本概念
一变横截面杆，一 端固定，另一端承受负 荷 P，试求杆沿长度方 向任一截面变形大小。 其中杆上边宽度为 w1 下边宽度为 w 2 ，厚度
为 t ，长度为 L，弹性
模量为 E。
① 采用材料力学的研究方法进行精确求解
解：设杆任一横截面面积为 A( y) ，平均应力
来，重新对上述五个方程进行变换，得：
节点1： k1u1k1u2R1
节点2： k 1 u 1 (k 1 k 2 )u 2 k 2 u 3 0
节点3： k 2 u 2 (k 2 k 3 )u 3 k 3 u 4 0 节点4： k 3 u 3 (k 3 k 4 )u 4 k 4 u 5 0
节点5： k4u4k5u5P
的位移为0，即 u1 0 ，则有如下矩阵形 式：ቤተ መጻሕፍቲ ባይዱ
1 0
0
0 0 u1 0
k1 k1 k2 k2
0
0 u2 0
0
0
k2 0
k2 k3 k3
k3 k3 k4
0k4uu43
0 0
0 0
0 k4 k4 u5 P
求解上述矩阵方程，可得每个节点位移，进 而求得每个节点反作用力，每一个单元的平均应 力和应变。即：
第二章有限元分析基础
第二章有限元分析基础有限元分析是一种常用的工程计算方法，在工程学科中被广泛应用。
本章将介绍有限元分析的基本概念和基础知识。
有限元分析是一种数值分析方法，用于求解复杂的物理问题。
它的基本思想是将一个连续的物体或结构离散化为有限数量的基本单元，通过在每个单元上进行计算，最终得到整个物体或结构的行为。
这些基本单元通过节点连接在一起，形成了一个有限元网格。
通过在每个节点上求解方程，可以得到整个物体或结构的应力、变形等相关信息。
在有限元分析中，有三个重要的步骤：建模、离散和求解。
建模是指将实际物体或结构转化为数学模型的过程。
在建模过程中，需要确定物体或结构的几何形状、边界条件和力学性质等。
离散是指将物体或结构划分为有限数量的基本单元。
常用的基本单元有三角形、四边形和六面体等。
离散过程中需要确定每个基本单元的几何属性和材料性质等。
求解是指在离散的基础上，通过求解节点上的方程，得到物体或结构的应力、变形等结果。
求解过程中，需要确定节点的位移和应变等参数。
有限元分析的基本假设是在每个基本单元内，应力和应变满足线性关系。
这意味着在小变形和小位移的情况下，有限元分析是有效的。
此外，为了提高计算精度，通常会增加更多的基本单元。
但是，增加基本单元数量会增加计算复杂度和计算时间。
因此，在实际应用中，需要根据问题的复杂程度和计算资源的限制进行权衡。
有限元分析广泛应用于各个领域，例如结构力学、热传导、电磁场、流体力学等。
在结构力学中，有限元分析可以用于求解静力学和动力学问题。
在热传导中，有限元分析可以用于求解温度分布和热流问题。
在电磁场中，有限元分析可以用于求解电荷和电场分布等。
在流体力学中，有限元分析可以用于求解流速和压力分布等。
总之，有限元分析是一种重要的工程计算方法，可以用于求解各种物理问题。
通过建模、离散和求解等步骤，可以得到物体或结构的应力、变形等结果。
有限元分析在工程学科中有着广泛的应用前景，对于工程设计和优化起着重要作用。
有限元分析

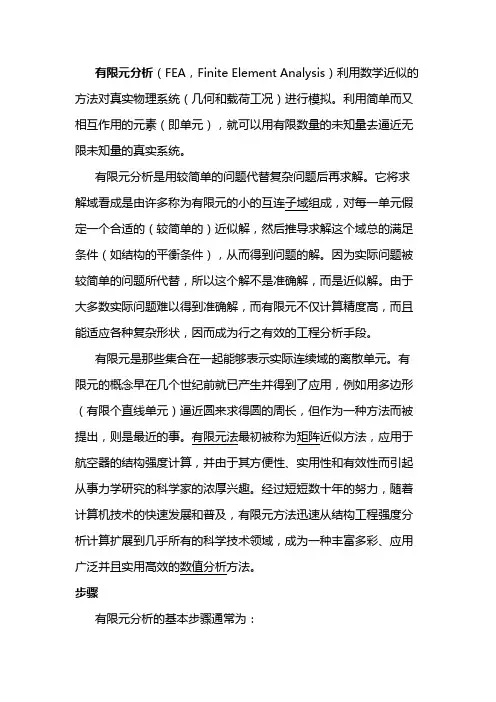

有限元分析（FEA，Finite Element Analysis）利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。
利用简单而又相互作用的元素（即单元），就可以用有限数量的未知量去逼近无限未知量的真实系统。
有限元分析是用较简单的问题代替复杂问题后再求解。
它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的（较简单的）近似解，然后推导求解这个域总的满足条件（如结构的平衡条件），从而得到问题的解。
因为实际问题被较简单的问题所代替，所以这个解不是准确解，而是近似解。
由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。
有限元是那些集合在一起能够表示实际连续域的离散单元。
有限元的概念早在几个世纪前就已产生并得到了应用，例如用多边形（有限个直线单元）逼近圆来求得圆的周长，但作为一种方法而被提出，则是最近的事。
有限元法最初被称为矩阵近似方法，应用于航空器的结构强度计算，并由于其方便性、实用性和有效性而引起从事力学研究的科学家的浓厚兴趣。
经过短短数十年的努力，随着计算机技术的快速发展和普及，有限元方法迅速从结构工程强度分析计算扩展到几乎所有的科学技术领域，成为一种丰富多彩、应用广泛并且实用高效的数值分析方法。
步骤有限元分析的基本步骤通常为：第一步前处理。
根据实际问题定义求解模型，包括以下几个方面:(1) 定义问题的几何区域：根据实际问题近似确定求解域的物理性质和几何区域。
(2) 定义单元类型:(3) 定义单元的材料属性:(4) 定义单元的几何属性，如长度、面积等；(5) 定义单元的连通性:(6) 定义单元的基函数;(7) 定义边界条件:(8) 定义载荷。
第二步总装求解: 将单元总装成整个离散域的总矩阵方程(联合方程组)。
总装是在相邻单元结点进行。
状态变量及其导数(如果可能)连续性建立在结点处。
联立方程组的求解可用直接法、迭代法。
CAE课有限元分析理论基础
类型。
精度要求
03
根据问题对精度的要求，选择足够高阶的有限元以保证求解精
度。
常用有限元的介绍
四面体有限元
适用于解决三维问题，具有较高的计算效率 和适应性。
壳体有限元
适用于解决薄壁结构问题，能够模拟结构的 弯曲和变形。
六面体有限元
适用于解决二维和三维问题，精度较高但计 算效率较低。
梁有限元
适用于解决细长结构问题，能够模拟结构的 轴向拉伸和弯曲。
CAE课有限元分析理论基础
目 录
• 引言 • 有限元分析的基本原理 • 有限元的分类和选择 • 有限元分析的实现过程 • 有限元分析的应用实例 • 结论与展望
01 引言
目的和背景
目的
有限元分析（FEA）是一种数值分析方法，用于解决复杂的工程问题，如结构 分析、热传导、流体动力学等。本课程旨在使学生掌握有限元分析的基本原理 和应用。
弯曲有限元
适用于解决大变形问题，如结 构动力学、流体动力学等。
非线性有限元
适用于解决非线性问题，如塑 性力学、断裂力学等。
耦合有限元
适用于解决多物理场耦合问题 ，如流体-结构耦合、电磁-热
耦合等。
有限元的选择
问题特性
01
根据问题的物理特性、边界条件和求解精度要求选择合适的有
限元类型。
计算资源
02
考虑计算资源的限制，选择计算效率高、内存占用小的有限元
04 有限元分析的实现过程
建立模型
确定分析对象和边界条件
首先需要明确分析的对象和所受的边界条件， 这是建立有限元模型的基础。
几何建模
根据分析对象的特点，利用CAD软件建立几何 模型。
模型简化
有限元分析法概述
第十一章 有限元分析方法概述1、基本概念有限元分析方法是随着电子计算机的发展而迅速发展起来的一种现代没计计算方法。
它是20世纪50年代首先在连续体力学领域—飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快就广泛地应用于求解热传导、电磁场、流体力学等连续性问题。
在工程分析和科学研究中，常常会遇到大量的由常微分方程、偏微分方程及相应的边界条件描述的场问题，如位移场、应力场和温度场等问题。
求解这类场问题的方法主要有两种：用解析法求得精确解；用数值解法求其近似解。
应该指出，能用解析法求出精确解的只是方程性质比较简单且几何边界相当规则的少数问题。
而对于绝大多数问题，则很少能得出解析解。
这就需要研究它的数值解法，以求出近似解。
目前工程中实用的数值解法主要有三种：有限差分法、有限元法和边界元法。
其中，以有限元法通用性最好，解题效率高，目前在工程中的应用最为广泛。
下面通过一个具体例子，分别采用解析法和数值解法进行求解，从而体会一下有限元分析方法的含义及其相关的一些基本概念。
如下图所示为一变横截面杆，杆的一端固定，另一端承受负荷P ，试求杆沿长度方向任一截面的变形大小。
其中，杆的上边宽度为1w ，下边宽度为2w ，厚度为t ，长度为L ，杆的材料弹性模量为E 。
已知P ＝4450N ，1w ＝50mm ，2w =25mm ，t =3mm ，L =250mm ，E =72GPa 。
① 采用解析法精确求解假设杆任一横截面面积为)(y A ，其上平均应力为σ，应变为ε。
根据静力平衡条件有：0)(=-y A P σ根据虎克定律有：εσE =而任一横截面面积为：t y L w w w y A )()(121-+= 任一横截面产生的应变为：dydu=ε将上述方程代入静力平衡条件，进行变换后有：dy y EA Pdu )(=沿杆的长度方向对上式两边进行积分，可得：⎰⎰⎰-+==y yudy y Lw w w Et P dy y EA P du 01210)()(将)(y A 表达式代入上式，并对两边进行积分，得杆沿长度方向任一横截面的变形量：]ln )[ln()()(112112w y Lw w w w w Et PL y u --+-=当y 分别取0、62.5、125、187.5、250值时，变截面杆相应横截面处的沿杆长方向的变形量分别为：m u m u m u m u m u 6564636211080.142 ;1083.96 ;1027.59 ;1051.27 ;0----⨯=⨯=⨯=⨯==② 采用数值解法近似求解将变横截面杆沿长度方向分成独立的4小段，每一小段采用等截面直杆近似，等截面直杆的横截面面积为相应的变截面杆横截面面积的平均面积表示，每一小段称为一个单元，小段之间通过节点连接起来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四步：单元推导：对单元构造一个适合的近似解，即推导有限单元的列式，其中包括 选择合理的单元坐标系，建立单元试函数，以某种方法给出单元各状态变量的离散关系，从 而形成单元矩阵(结构力学中称刚度阵或柔度阵)。 为保证问题求解的收敛性，单元推导有许多原则要遵循。 对工程应用而言，重要的是应 注意每一种单元的解题性能与约束。例如，单元形状应以规则为好，畸形时不仅精度低，而 且有缺秩的危险，将导致无法求解。 第五步：总装求解：将单元总装形成离散域的总矩阵方程(联合方程组)，反映对近似求解 域的离散域的要求，即单元函数的连续性要满足一定的连续条件。总装是在相邻单元结点进 行，状态变量及其导数(可能的话)连续性建立在结点处。 第六步：联立方程组求解和结果解释：有限元法最终导致联立方程组。联立方程组的求 解可用直接法、选代法和随机法。求解结果是单元结点处状态变量的近似值。对于计算结果 的质量，将通过与设计准则提供的允许值比较来评价并确定是否需要重复计算。 简言之，有限元分析可分成三个阶段，前处理、处理和后处理。前处理是建立有限元模 型，完成单元网格划分;后处理则是采集处理分析结果，使用户能简便提取信息，了解计算结 果。
有限元是那些集合在一起能够表示实际连续域的离散单元。有限元的概念早在几个世 纪前就已产生并得到了应用，例如用多边形(有限个直线单元)逼近圆来求得圆的周长，但 作为一种方法而被提出，则是最近的事。有限元法最初被称为矩阵近似方法，应用于航空 器的结构强度计算，并由于其方便性、实用性和有效性而引起从事力学研究的科学家的浓 厚兴趣。经过短短数十年的努力，随着计算机技术的快速发展和普及，有限元方法迅速从 结构工程强度分析计算扩展到几乎所有的科学技术领域，成为一种丰富多彩、应用广泛并 且实用高效的数值分析方法。 有限元方法与其他求解边值问题近似方法的根本区别在于它的近似性仅限于相对小的 子域中。20世纪60年代初首次提出结构力学计算有限元概念的克拉夫(Clough)教授形象地 将其描绘为：“有限元法=Rayleigh Ritz法+分片函数”，即有限元法是Rayleigh Ritz法的一 种局部化情况。不同于求解(往往是困难的)满足整个定义域边界条件的允许函数的Rayleigh Ritz法，有限元法将函数定义在简单几何形状(如二维问题中的三角形或任意四边形)的单元 域上(分片函数)，且不考虑整个定义域的复杂边界条件，这是有限元法优于其他近似方法 的原因之一。
有限元分析的基本概念
元计算专家介绍：有限元分析(FEA，Finite Element Analysis)的基本概念是用 较简单的问题代替复杂问题后再求解。它将求解域看成是由许多称为有限元的小 的互连子域组成，对每一单元假定一个合适的(较简单的)近似解，然后推导求解 这个域总的满足条件(如结构的平衡条件)，从而得到问题的解。这个解不是准确 解，而是近似解，因为实际问题被较简单的问题所代替。由于大多数实际问题难 以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为 行之有效的工程分析手段。
Thank you
ห้องสมุดไป่ตู้
对于不同物理性质和数学模型的问题，有限元求解法的基本步骤是相同的，只是具 体公式推导和运算求解不同。有限元求解问题的基本步骤通常为：
第一步：问题及求解域定义：根据实际问题近似确定求解域的物理性质和几何区域。
第二步：求解域离散化：将求解域近似为具有不同有限大小和形状且彼此相连的有 限个单元组成的离散域，习惯上称为有限元网络划分。显然单元越小(网络越细)则离散 域的近似程度越好，计算结果也越精确，但计算量及误差都将增大，因此求解域的离散 化是有限元法的核心技术之一。 第三步：确定状态变量及控制方法：一个具体的物理问题通常可以用一组包含问题 状态变量边界条件的微分方程式表示，为适合有限元求解，通常将微分方程化为等价的 泛函形式。
