2012年防雷考试通知附件1,2
1级2级3级防雷划分
1级2级3级防雷划分（1）一级防雷1）凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
2）具有0区或10区爆炸危险环境的建筑物。
3）具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
（2）二級防雷1）国家级重点文物保护的建筑物。
2）国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
3）国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
4）制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
5）具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6）具有2区或11区爆炸危险环境的建筑物。
7）工业企业内有爆炸危险的露天钢质封闭气罐。
8）预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
9）预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
（3）三级防雷1）省级重点文物保护的建筑物及省级档案馆。
2）预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其重要或人员密集的公共建筑物。
3）预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a 的住宅、办公楼等一般性民用建筑物。
4）预计雷击次数大于或等于0.06次/a的一般性工业建筑物。
5）根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。
6）在平均雷暴日大于15d/a的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。
注：耐雷水平雷击线路时，其绝缘尚不至于发生闪络的最大电流幅值或能引起绝缘闪络的最小雷电流幅值，（电气设备或其他设备能承受的最大雷电流冲击而不至于损坏时的电流）单位为kA。
防雷考试计算题1

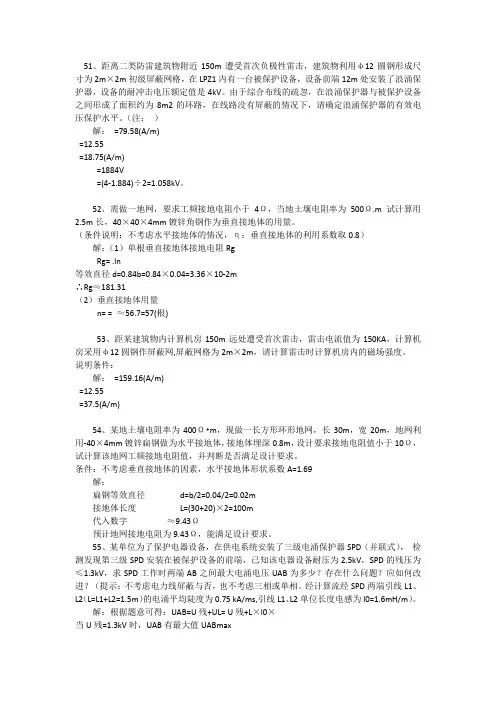

51、距离二类防雷建筑物附近150m遭受首次负极性雷击，建筑物利用φ12圆钢形成尺寸为2m×2m初级屏蔽网格，在LPZ1内有一台被保护设备，设备前端12m处安装了浪涌保护器，设备的耐冲击电压额定值是4kV。
由于综合布线的疏忽，在浪涌保护器与被保护设备之间形成了面积约为8m2的环路，在线路没有屏蔽的情况下，请确定浪涌保护器的有效电压保护水平。
（注：）解：=79.58(A/m)=12.55=18.75(A/m)=1884V=(4-1.884)÷2=1.058kV。
52、需做一地网，要求工频接地电阻小于4Ω，当地土壤电阻率为500Ω.m试计算用2.5m长，40×40×4mm镀锌角钢作为垂直接地体的用量。
（条件说明：不考虑水平接地体的情况，η：垂直接地体的利用系数取0.8）解：（1）单根垂直接地体接地电阻RgRg= .ln等效直径d=0.84b=0.84×0.04=3.36×10-2m∴Rg≈181.31（2）垂直接地体用量n= = ≈56.7=57(根)53、距某建筑物内计算机房150m远处遭受首次雷击，雷击电流值为150KA，计算机房采用φ12圆钢作屏蔽网,屏蔽网格为2m×2m，请计算雷击时计算机房内的磁场强度。
说明条件：解：=159.16(A/m)=12.55=37.5(A/m)54、某地土壤电阻率为400Ω•m，现做一长方形环形地网，长30m，宽20m，地网利用-40×4mm镀锌扁钢做为水平接地体，接地体埋深0.8m，设计要求接地电阻值小于10Ω，试计算该地网工频接地电阻值，并判断是否满足设计要求。
条件：不考虑垂直接地体的因素，水平接地体形状系数A=1.69解：扁钢等效直径d=b/2=0.04/2=0.02m接地体长度L=(30+20)×2=100m代入数字≈9.43Ω预计地网接地电阻为9.43Ω，能满足设计要求。
防雷考试题库
一、填空题（15）1、当烟囱上的引下线采用圆钢时，其直径不应小于 12 mm；采用扁钢时，其截面不应小于 100 mm2，厚度不应小于 4 mm。
2、第一类防雷建筑物天面接闪网格应不大于 5m×5m 或 6m×4m ；第二类防雷建筑物天面接闪网格应不大于 10m×10m或12m×8m ；第三类防雷建筑物天面接闪网格应不大于 20m×20m或24m×16m 。
3、GB/T21431—2008规定，防雷装置的检测主体为接闪器、引下线、接地装置、电涌保护器及其他连接导体。
4、SPD可按主要元件的特性分为：_ 电压开关 _型、限压 _型和_ 组合 _型。
5、接闪网和接闪带宜采用圆钢或扁钢，优先采用圆钢。
圆钢直径不应小于 8 mm；扁钢截面不应小于 50 mm2，其厚度不应小于 2.5 mm。
6、接闪杆材料规格分别为：当杆长＜1m时，圆钢φ≥ 12 ㎜，钢管φ≥ 20 ㎜；当杆长1～2m时，圆钢φ≥ 16 ㎜，钢管φ≥ 25 ㎜。
7、当在线路上多处安装SPD且无准确数据时，电压开关型SPD至限压型SPD之间的线路长度应大于 10 m，限压型SPD之间的线路长度应大于 5 m。
8、当烟囱的引下线采用扁钢时，其厚度为4㎜，其宽度小于 25 ㎜时，该烟囱的引下线判定为不合格。
9、第二类防雷建筑物引下线不应少于 2 根，并沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不应大于18m。
10、第一类防雷建筑物引下线间距不应大于 12 m，第二类防雷建筑物引下线间距不应大于 18 m，第三类防雷建筑物引下线间距不应大于 25 m。
11、防雷设计应按因地置宜的采取防雷措施，做到安全可靠、技术先进、经济合理。
12、地面金属油罐必须进行防雷接地，其接地点不应少于 2 处。
当其壁厚≥ 4 mm时，可以不设独立接闪杆。
13、当利用混凝土柱内2根主钢筋作为引下线时，其直径应≥ 8 mm；当利用混凝土柱内1根主钢筋作为引下线时，其直径应≥ 10 mm。
防雷检测专项资格考试试题及答案
防雷检测专项资格考试试题及答案一．名词解释（每词2分，共10分）1、防雷装置：用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损 害和人身伤亡，由外部防雷装置和内部防雷装置组成。
2、电涌保护器SPD ：用于限制暂态过电压和分流浪涌电流的装置。
它至少应包含一个非限性元件。
3、等电位连接：将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。
4、防雷装置检测： 按照建筑物防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处理全过程。
5、泄漏电流：除放电间隙外，SPD 在并联接入线路后所通过的微安级电流。
在测试中常用0.75倍的直流参考电压进行。
二、填空题（每空0.5分，共20分）1、安装的雷电灾害防护装置应当符合 国务院气象主管 机构规定的使用要求。
2、《江苏省气象灾害防御条例》规定，生产、储存易燃易爆物品的场所的防雷装置应当每 半年 检测一次，其他防雷装置应当 每年 检测一次。
3、《中华人民共和国气象法》自 2000年1月1日 起施行；《雷电防护装置检测资质管理 办法》自 2016年10月1日 起施行。
4、当接闪杆高度h 小于或等于h r 时的情况下，双支等高接闪杆的距离d 大于或等于两倍保 护半径)2(2h h h r 时，应按 单支接闪杆保护范围计算方法 检测它们的保护范围。
5、《防雷装置检测质量考核通则》等 3 项气象行业标准，自 2016年10月1日 起实施。
6、接地装置的接地电阻（或冲击接地电阻）值应符合设计要求，有关标准规定的设计要求 值为：第二类防雷建筑物防雷装置接地电阻值≦_ 10 _Ω，电子信息系统机房接地电阻值≦_4 _Ω，配电电气装置（A 类）或配电变压器（B 类）接地电阻值≦_4 _Ω。
7、在LPZOA 或LPZ0B 与LPZ1区交界处，从室外引来的线路上安装的SPD 应选用符合 Ⅰ级 试验 的电涌保护器，每一相线和中性线对PE 之间SPD 的冲击电流I imp 值宜不小于 12.5 kA 。
防雷试题

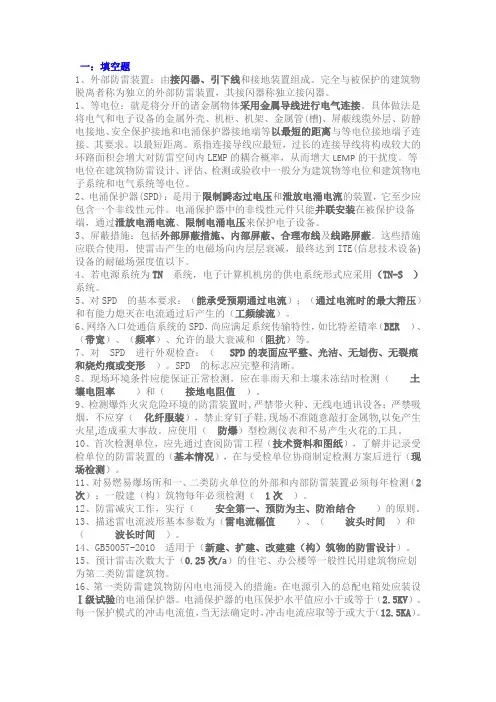

一：填空题1、外部防雷装置：由接闪器、引下线和接地装置组成。
完全与被保护的建筑物脱离者称为独立的外部防雷装置，其接闪器称独立接闪器。
1、等电位：就是将分开的诸金属物体采用金属导线进行电气连接。
具体做法是将电气和电子设备的金属外壳、机柜、机架、金属管(槽)、屏蔽线缆外层、防静电接地、安全保护接地和电涌保护器接地端等以最短的距离与等电位接地端子连接。
其要求。
以最短距离。
系指连接导线应最短，过长的连接导线将构成较大的环路面积会增大对防雷空间内LEMP的耦合概率，从而增大LEMP的干扰度。
等电位在建筑物防雷设计、评估、检测或验收中一般分为建筑物等电位和建筑物电子系统和电气系统等电位。
2、电涌保护器(SPD)：是用于限制瞬态过电压和泄放电涌电流的装置，它至少应包含一个非线性元件。
电涌保护器中的非线性元件只能并联安装在被保护设备端，通过泄放电涌电流、限制电涌电压来保护电子设备。
3、屏蔽措施：包括外部屏蔽措施、内部屏蔽、合理布线及线路屏蔽。
这些措施应联合使用，使雷击产生的电磁场向内层层衰减，最终达到ITE(信息技术设备)设备的耐磁场强度值以下。
4、若电源系统为TN 系统，电子计算机机房的供电系统形式应采用（TN-S ）系统。
5、对SPD 的基本要求：（能承受预期通过电流）；（通过电流时的最大箝压）和有能力熄灭在电流通过后产生的（工频续流）。
6、网络入口处通信系统的SPD，尚应满足系统传输特性，如比特差错率（BER ）、（带宽）、（频率）、允许的最大衰减和（阻抗）等。
7、对SPD 进行外观检查：（SPD的表面应平整、光洁、无划伤、无裂痕和烧灼痕或变形）。
SPD 的标志应完整和清晰。
8、现场环境条件应能保证正常检测，应在非雨天和土壤未冻结时检测（土壤电阻率）和（接地电阻值）。
9、检测爆炸火灾危险环境的防雷装置时,严禁带火种、无线电通讯设各；严禁吸烟，不应穿（化纤服装），禁止穿钉子鞋,现场不准随意敲打金属物,以免产生火星,造成重大事故。
防雷知识竞赛(试卷编号242)

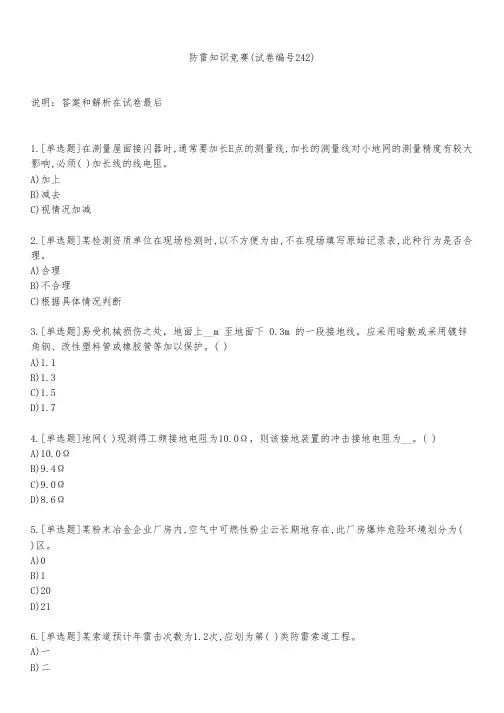

防雷知识竞赛(试卷编号242)说明：答案和解析在试卷最后1.[单选题]在测量屋面接闪器时,通常要加长E点的测量线,加长的测量线对小地网的测量精度有较大影响,必须( )加长线的线电阻。
A)加上B)减去C)视情况加减2.[单选题]某检测资质单位在现场检测时,以不方便为由,不在现场填写原始记录表,此种行为是否合理。
A)合理B)不合理C)根据具体情况判断3.[单选题]易受机械损伤之处，地面上__m 至地面下 0.3m 的一段接地线，应采用暗敷或采用镀锌角钢、改性塑料管或橡胶管等加以保护。
( )A)1.1B)1.3C)1.5D)1.74.[单选题]地网( )现测得工频接地电阻为10.0Ω，则该接地装置的冲击接地电阻为__。
( )A)10.0ΩB)9.4ΩC)9.0ΩD)8.6Ω5.[单选题]某粉末冶金企业厂房内,空气中可燃性粉尘云长期地存在,此厂房爆炸危险环境划分为( )区。
A)0B)1C)20D)216.[单选题]某索道预计年雷击次数为1.2次,应划为第( )类防雷索道工程。
C)三D)四7.[单选题]敷设于地面的输气管道及户外防爆场所内露天布置的钢制密闭设备、容器等,当其顶板厚度小于( )mm时,应处于接闪器的保护范围之内。
A)7B)6C)5D)48.[单选题]SPD的绝缘电阻测试仅对SPD所有接线端与SPD壳体间进行测量。
合格判定标准为不小于( )。
A)40MΩB)50MΩC)60MΩD)100MΩ9.[单选题]《建筑物防雷设计规范》（GB50057-2010）自__起实施。
( )A)2010年10月1日B)2011年10月1日C)2010年4月1日D)2011年4月1日10.[单选题]第二类和第三类防雷建筑物，不处于接闪器保护范围内的非导体屋顶物体，当它没有突出由接闪器形成的平面( )时，可不要求附加增接闪器的保护措施。
A)0.4mB)0.5mC)0.6mD)0.7m11.[单选题]当第一类防雷建筑物所具有的长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于（ ）时，连接处应用金属线跨接。
2013年第二期防雷技术业务考试试卷B0
2013年第二期防雷技术业务培训考试试卷B一、 填空题： 每空1分 （计25分）1、作为防雷电气连通的圆钢．以搭焊方式时，单面搭焊搭接长度≥12D ，双面搭焊搭接长度≥6D 。
2、接地装置埋在土壤中的部分，其连接宜采用放热焊接；当采用通常的焊接方法时，应在焊接处做防腐处理。
3、金属板下面有易燃物品时，其厚度：钢(不锈钢、热镀锌)和钛板不应小于4mm,铝板不应应小于7mm , 铜板不应小于5mm 。
4、用于电气系统的Ⅲ级试验的电涌保护器，其连接导体的最小截面是 1.5 mm 2；用于电气系统的I 级试验的电涌保护器，其连接导体的最小截面是 6 mm 2。
5、运行中SPD 检查的主要内容有：SPD 的选择、SPD 的外观检查、SPD 的安装工艺和SPD 之间的配合。
6、雷击引起的基本损害，取决于需保护对象的特性。
其类型划分为生物伤害、物理损害和电气、电子系统失效三大类。
7、第二类防雷建筑物设计短时首次正极性雷击的雷电流参量中，幅值150 KA ，波头时间10μs , 半值时间350μs 。
8、单支避雷针地面保护半径在避雷针高度等于滚球半径情况下为最大，其最大值为 滚球半径 。
9、识别雷暴云的唯一标准是是否出现闪电。
10、防雷装置接地电阻的测试，应在无降雨、无积水和非冻土条件下进行接地电阻的测试。
二、判断题：正确（√）错误（×） （每题1分 计10分）1、所有第一类防雷建筑物都应装设独立接闪杆、架空接闪线、接闪网作为接闪器。
（ ）2、高层建筑物不应利用建筑物女儿墙内钢筋作为暗敷接闪带。
(√)3、一般厂家设计的电涌保护器SPD 保护功能主要是热保护、泄漏电流保护和过电流保护。
（ ） 4、接地装置的接地电阻值测量常用三极法和使用接地电阻表法，其测得的值为工频接地电阻值。
( √ ) 5、一般情况下，雷雨云上部有一个正电荷中心，下部有一个负电荷中心，即云层底部一般是带负电荷，因此，云对地的闪电绝大多数是负闪电。
2012年防雷设计试卷
2012年江苏防雷工程设计资格考试试卷一、名词解释（每题2分，共10分）1、闪电感应2、接地装置3、设备屏蔽：4、组合型浪涌保护器5、综合防雷技术二、填空题 （每题1分，共10分）1、《中华人民共和国气象法》是国家法律，《江苏省气象灾害防御条例》是 。
中国气象局颁布的《防雷减灾管理办法》是。
2、新建、改建、扩建工程的防雷装置必须与主体工程 、 、同时投入使用。
3、伪造、涂改、出租、出借、挂靠、转让防雷工程专业设计或者施工资质证书的，由县级以上气象主管机构按照权限责令改正，给予 ，可以处 罚款。
4、对于第一类防雷建筑物，当树木邻近建筑物且不在接闪器保护范围之内时，树木与建筑物之间的净距不应小于 。
5、在防雷工程设计中常用的雷电活动的参数有：（1） ，其单位是；（2）其单位是。
6、闪电产生的雷电电磁脉冲干扰通常是通过各种管线、金属体以耦合方式至电子设备的输入端，然后再进入设备，影响甚至损坏设备，这些耦合方式包括，及耦合。
7、在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配电箱、配电柜处装设的电涌保护器。
电涌保护器的电压保护水平值应小于或等于。
每一保护模式的冲击电流值，无法确定时应取等于或大于。
8、当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用系统。
9、根据GB50057—2010的规定，第一、二、三类防雷建筑物防直击雷避雷带（网）的引下线应不少于根，其设置间距应分别为、、。
10、所有进入建筑物的外来导电物均应在，，区的界面处做等电位连接。
二、判断题（每题1分，共10分）1、取得资质的单位，需要承接本省、自治区、直辖市行政区域外防雷工程的，应当到工程所在地的省、自治区、直辖市气象主管机构备案，并接受当地气象主管机构的监督管理。
（）2、申请单位提供虚假材料申请防雷工程专业设计、施工单位资质认定的，申请单位三年内不得再次申请资质认定。
（）3、在规定的年检时间内没有参加年检的，其资质证书自动失效，且一年内不得重新申请资质。
2011年防雷工程资格考试
2011年防雷专业技术人员资格试卷（标准卷）一、填空题（每空格1分 20分）1、根据我国有关法规规定，从事防雷工程专业设计和施工的单位实行管理制度，防雷装置的设计实行审核管理制度。
2、我国的雷电活动，最活跃，最少。
全球分布是赤道附近最活跃，随升高而减少，最少。
3、防雷装置的接地电阻越小越好，因为接地电阻越小，散流越快;落雷物体保持时间越短，乃至于、也越小。
4、防雷装置设计未经审核同意的，不得。
防雷装置竣工未经验收合格的，不得。
6、一类防雷建筑物高于时，二类防雷建筑物高度超过米时，尚应采取防侧击和等电位保护措施。
7、当电源采用TN系统时，从建筑物内总配电盘开始引出的配电线路必须采用系统。
8、单支避雷针地面保护半径在情况下为最大，其最大值为。
9、GB50057-94第三章-般规定中要求，各类防雷建筑物应采取（）的措施。
10、防雷工程专业资质管理办法规定，防雷工程专业资质分为和（）两类，资质等级分为。
二、选择题（1—5为单选每题1分）（6—10为多选每题2分）15分1、线路穿钢管和两端接地的目的在于起到：( ) 。
A、屏蔽B、散流C、集肤效应D、跨接2、水平敷设的接地体的埋深为（）A、0.6mB、2.5mC、3mD、5m3、各类防雷建筑物等电位连接带与接地装置之间的连接导体，材料为铜材时，最小截面应为：（）。
A、10 mm2B、16mm2C、25mm2D、35mm24、采用两根引下线接闪器不成闭合环时，其分流系数Kc为（）。
A、1B、0.66C、0.5D、0.445、安装的雷电灾害防护装置应当符合（）规定的使用要求。
A、各级气象主管机构；B、省级气象主管机构；C、国务院气象主管机构；D、地方级气象主管机构6、选择使用电涌保护器应着重考虑（）等因素。
A、雷电防护区（LPZ）的划分；B、利用建筑物外部防雷设备和进入建筑物的金属管线；C、按雷击风险评估进行划分；D、区分供电系统制式进行安装；E、考虑电涌保护器非线性元件的特性分别安装；F、用户对于电涌保护器的偏好。
2012年防雷换证考试题
2012年湖南省防雷专业技术资格证换证考试试卷单位_________________姓名__________分数_________一、填空题（共30分）1、中国气象局令（第8号）发布《防雷减灾管理办法》，自____年__月__日起施行。
明确规定，全省防雷专业技术人员必须通过________ 组织的考试，并取得相应的________ 。
（3.5分）2、《湖南省防雷专业技术资格证》有效期___年，___年内至少应参加一次专业技术培训。
每年1-4月进行年度审验，逾期不审验的资格证自动失效；《资格证》持有人，应在资格证有效期满前___日内，向湖南省气象学会提出换证申请。
（3分）3、防雷产品应当符合________________规定的使用要求。
防雷产品的使用，应当接受________ 的监督检查。
（2分）4、防雷装置，是指_______、_______、_______、_______其它连接导体的总称。
（2分）5、用滚球法计算避雷针保护范围时，其滚球半径，一类建筑物为__米；二类建筑物为__米；三类建筑物为__米。
（1.5分）6、第一、第二、第三类防雷建筑物首次雷电流幅值分别为__KA、__KA、__KA，其雷电流陡度di/dt分别为__KA/us 、__ KA/us 、__ KA/us。
（3分）7、有一座属于二类防雷建筑物的高层建筑，高度超过____时，应采取_______和_______的保护措施。
（1.5分）8、埋于土壤中的人工垂直接地体宜采用角钢、钢管或圆钢；埋于土壤中的人工水平接地体宜采用扁钢或圆钢。
圆钢直径不应小于____mm;扁钢截面不应小于____mm其厚度不应小于____mm;角钢厚度不应小于____mm;角钢壁厚不应小于____mm。
(2.5分) 9、当烟囱上的引下线采用圆钢时其直径不应小于__mm。
采用多根引下线时,宜在各引下线上于地面____m至____m之间装设____。
(2分)10、当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用____系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1
广东省防雷工程专业资格申请表
附件2：
防雷工程技术资格考试范围
一、雷电基本知识（100分）
二、雷电灾害防御知识（200分）
参考书：《雷电与避雷工程》，苏邦礼、崔秉球等编著，中山大学出版社，1996.11
三、相关法律法规（100分）
1.《中华人民共和国气象法》
2.《气象灾害防御条例》
3.《防雷减灾管理办法》（中国气象局令第20号）
4.《防雷装置设计审核和竣工验收规定》（中国气象局令第22号）
5.《防雷工程专业资质管理办法》（中国气象局令第22号）
四、相关技术规范（100分）
1.《建筑物防雷设计规范》（GB50057-2010）
2.《建筑物防雷工程施工与质量验收规范》（GB50601-2010）
3.《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）
4.《石油与石油设施雷电安全规范》（GB15599-1995）
5.《电子设备雷击保护导则》（GB7450-87）
6.《广东省防雷工程专业资格管理办法》
7.《广东省防雷工程专业资质管理办法》
8.《广东省防雷产品登记备案管理办法》
五、防雷工程技术设计资格加考范围（100分）
1.《工业与民用电力装置的接地设计规范》（GBJ 65）
2.《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》（GB/T17626.5）
3.《低压配电系统的电涌保护器（SPD）（GB 18802）。
