110kV35kV变电站电气主接线设计
110KV变电站设计,110kv,35kv,10kv,三个电压等级
第1章原始资料及其分析绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。
所以输送和分配电能是十分重要的一环。
变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。
其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。
若变电站系统中某一环节发生故障，系统保护环节将动作。
可能造成停电等事故，给生产生活带来很大不利。
因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。
变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。
变电站有升压变电站和降压变电站两大类。
升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。
这里所设计得就是110KV降压变电站。
它通常有高压配电室、变压器室、低压配电室等组成。
变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。
这对于保护下级各负荷是十分有利的。
这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。
工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。
110kV变电站的电气主接线设计要点分析
110kV变电站的电气主接线设计要点分析110kV变电站是电力系统中重要的配电设备，其中的电气主接线设计是十分关键的，它直接影响到变电站的安全运行和电力系统的稳定性。
本文将针对110kV变电站的电气主接线设计要点展开分析，以期为相关工程设计和运维提供参考。
一、110kV变电站的电气主接线设计的基本要求1. 安全可靠性要求110kV变电站的电气主接线设计首要考虑的是安全可靠性，包括设备的选型、敷设及接线方式等，以保证电力系统的安全运行。
2. 规范要求110kV变电站的电气主接线设计需要符合国家电网公司和行业标准的相关要求，并且要考虑到变电站的具体情况进行合理的适配。
3. 经济性要求110kV变电站的电气主接线设计除了满足安全可靠性要求外，还需要考虑成本控制和资源利用效率，以提高经济性。
二、110kV变电站的电气主接线设计的要点分析1. 电气主接线的选型110kV变电站的电气主接线选型要考虑电缆和导线两种方式，根据变电站的特点和运行环境进行选择，设备应具有良好的绝缘性能和耐热、耐火、防腐蚀等特性。
2. 接线方式的确定110kV变电站的电气主接线需要确定合理的接线方式，包括单线图设计、接线柜设计、接地方式选择等方面的考虑，以保证设备的正常运行和维护方便。
3. 系统的接地设计110kV变电站的电气主接线设计还需要考虑系统的接地设计，包括接地装置的选型、接地电阻的计算、接地网的布置等，以保证系统的接地性能符合规范要求。
4. 接线的可操作性110kV变电站的电气主接线设计需要考虑设备的可操作性，包括接线柜的设置位置、接线柜的配线方式、接线柜的维护空间等，以方便运维人员进行操作和维护。
5. 防护措施的考虑110kV变电站的电气主接线设计还需要考虑到防护措施，包括对设备进行绝缘、防雷、防水、防腐蚀等方面的考虑，以保证设备的长期稳定运行。
110kV变电站的电气主接线设计是变电站工程中至关重要的一环，它直接关系到电力系统的安全运行和稳定性。
110KV变电站设计,110kv,35kv,10kv,三个电压等级
第1章原始资料及其分析1.1 绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。
所以输送和分配电能是十分重要的一环。
变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。
其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。
若变电站系统中某一环节发生故障，系统保护环节将动作。
可能造成停电等事故，给生产生活带来很大不利。
因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。
变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。
变电站有升压变电站和降压变电站两大类。
升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。
这里所设计得就是110KV降压变电站。
它通常有高压配电室、变压器室、低压配电室等组成。
变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。
这对于保护下级各负荷是十分有利的。
这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。
工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。

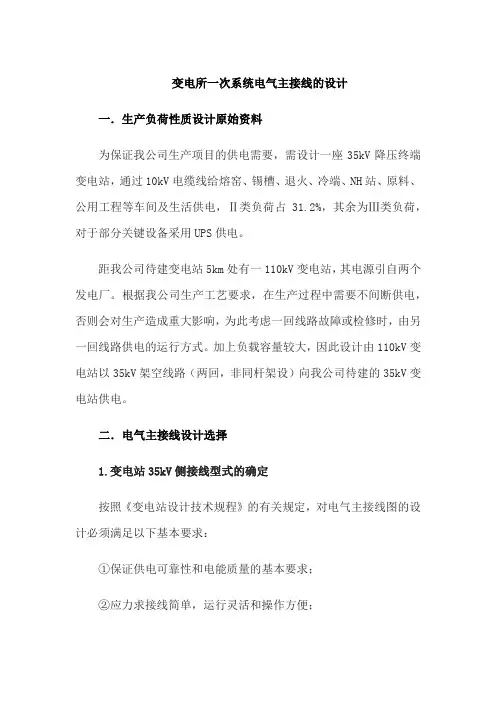

变电所一次系统电气主接线的设计
变电所一次系统电气主接线的设计一．生产负荷性质设计原始资料为保证我公司生产项目的供电需要，需设计一座35kV降压终端变电站，通过10kV电缆线给熔窑、锡槽、退火、冷端、NH站、原料、公用工程等车间及生活供电，Ⅱ类负荷占31.2%，其余为Ⅲ类负荷，对于部分关键设备采用UPS供电。
距我公司待建变电站5km处有一110kV变电站，其电源引自两个发电厂。
根据我公司生产工艺要求，在生产过程中需要不间断供电，否则会对生产造成重大影响，为此考虑一回线路故障或检修时，由另一回线路供电的运行方式。
加上负载容量较大，因此设计由110kV变电站以35kV架空线路（两回，非同杆架设）向我公司待建的35kV变电站供电。
二．电气主接线设计选择1.变电站35kV侧接线型式的确定按照《变电站设计技术规程》的有关规定，对电气主接线图的设计必须满足以下基本要求：①保证供电可靠性和电能质量的基本要求；②应力求接线简单，运行灵活和操作方便；③保证运行、维护和检修的安全和方便；④应尽量降低投资，节约运行费用；⑤满足扩建的要求，实现分期过渡；⑥设备先进、经济合理。
结合我公司项目实际以及上级110KV变电站的条件，本变电站35kV侧主接线考虑以下3种方案。
从可靠性来看，方案1：任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电，不能满足工厂负荷用电的要求。
方案2：当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要负荷停电，可以满足生产负荷的要求，可靠性高。
方案3：当线路发生故障时，需动作与之相连的两台断路器，从而影响一台未发生故障的变压器运行。
因此方案1、方案3可靠性均不如方案2。
(完整版)110kV变电站电气主接线及运行方式
110kV变电站电气主接线及运行方式变电站电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。
其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。
所以,主接线设计是一个综合性问题,应根据电力系统发展要求,着重分析变电所在系统中所处的地位、性质、规模及电气设备特点等,做出符合实际需要的经济合理的电气主接线。
一变电所主接线基本要求1．1 保证必要的供电可靠性和电能质量。
保证供电可靠性和电能质量是对主接线设计的最基本要求，当系统发生故障时,要求停电范围小,恢复供电快，电压、频率和供电连续可靠是表征电能质量的基本指标,主接线应在各种运行方式下都能满足这方面的要求。
1. 2 具有一定的灵活性和方便性。
主接线应能适应各种运行状态,灵活地进行运行方式切换，能适应一定时期内没有预计到的负荷水平变化，在改变运行方式时操作方便,便于变电所的扩建。
1. 3 具有经济性。
在确保供电可靠、满足电能质量的前提下,应尽量节省建设投资和运行费用,减少用地面积。
1. 4 简化主接线。
配网自动化、变电所无人化是现代电网发展的必然趋势,简化主接线为这一技术的全面实施创造了更为有利的条件。
1. 5 设计标准化。
同类型变电所采用相同的主接线形式,可使主接线规范化、标准化,有利于系统运行和设备检修。
1. 6 具有发展和扩建的可能性。
变电站电气主接线应根据发展的需要具有一定的扩展性。
二变电所主接线基本形式的变化随着电力系统的发展，调度自动化水平的提高及新设备新技术的广泛应用,变电所电气主接线形式亦有了很大变化。
目前常用的主接线形式有:单母线、单母线带旁路母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、一个半断路器接线、桥形接线及线路变压器组接线等。
从形式上看,主接线的发展过程是由简单到复杂,再由复杂到简单的过程。
在当今的技术环境中, 随着新技术、高质量电气产品广泛应用,在某些条件下采用简单主接线方式比复杂主接线方式更可靠、更安全,变电所主接线日趋简化。
110KV电气主接线
方案一注：110KV：双母线接线形式35KV：单母分段接线形式10KV：单母分段接线形式方案二注：110KV：单母分段接线形式35KV：双母线接线形式10KV：单母分段接线形式一、初步方案设计根据原始资料，此变电站有三个电压等级：110/35/10KV 。
一般容量为300MW及以下机组单元连接的主变压器和330KV及以下电力系统中，一般都选用三相变压器；机组容量为120MW及以下的多才用三绕组变压器。
具有三种电压的变电所中，如通过主变压器各侧绕组的功率均达到该变压器容量的15%以上，或低压侧虽无负荷，但在变电所内需装设无功补偿设备时，主变压器宜采用三绕组变压器，故可初选三相三绕组变压器，根据变电站与系统连接的系统图知，变电站有两条进线，为保证供电可靠性，可装设两台主变压器。
为保证设计出最优的接线方案，初步设计以下两种接线方案供最优方案的选择。
方案一：110KV侧采用双母线接线，35KV侧采用单母分段接线，10KV侧采用单母分段接线。
方案二：110KV侧采用单母分段接线，35KV侧采用双母线接线，10KV侧采用单母分段。
二、最优方案确定1、技术比较在初步设计的两种方案中，方案一：110KV侧采用双母线接线；方案二：110KV侧采用单母分段接线。
采用双母线接线的优点：①系统运行、供电可靠；②系统调度灵活；③系统扩建方便等。
采用单母分段接线的优点：①接线简单；②操作方便、设备少；③经济性好，并且母线便于向两端延伸，扩建方便等；缺点：①可靠性差；②系统稳定性差；调度不方便③。
所以，110KV侧采用双母线接线。
在初步设计的两种方案中，方案一：35KV侧采用单母分段接线；方案二：35KV侧采用双母线接线。
由原材料可知，问题中未说明负荷的重要程度，所以，35KV侧采用单母分段接线。
2、经济比较对整个方案的分析可知，在配电装置的综合投资，包括控制设备，电缆，母线及土建费用上，在运行灵活性上35KV、10KV侧单母线形接线比双母线接线有很大的灵活性。
110kV-35kv变电站设计
110kV变电站设计摘要本次毕业设计以110kV 变电站为主要设计对象，该110kV变电站是地区重要变电站，是电力系统110kV电压等级的重要部分。
该变电站设有2 台主变压器，站内主接线分为110kV、35 kV、二个电压等级。
本设计的第一章为绪论，主要阐述了变电站在电力系统中的地位。
设计变电站的原则和目的以及变电站的基本情况。
第二章是负荷计算及变压器的选择，根据已知变电站的负荷资料对变电站进行负荷计算。
通过得出的负荷确定了主变的容量和台数、主变的型式及主变阻抗。
第三章是变电站电气主接线的设计，分别通过对110kV、35kV侧电气主接线的拟定，选择出最稳定可靠的接线方式。
第四章是短流计算，首先确定短路点，计算各元件的电抗，然后对各短路点分别进行计算，得出各短路点的短路电流。
第五章是电气设备的选择，电气设备包括母线、断路器、隔离开关、电流和电压互感器、熔断器。
第六章是配电装置，主要对变电站的配电装置进行设计。
通过对110kV变电站设计，使我对电气工程及其自动化专业的主干课程有一个较为全面，系统的掌握，增强了理论联系实际的能力，提高了工程意识，锻炼了我独立分析和解决电力工程设计问题的能力。
关键词：电气主接线短路计算电气设备AbstractThis graduation project take the 110kV transformer substation as the main design object, this 110kV transformer substation is the local important transformer substation, is the electrical power system 110kV voltage rank important part. This transformer substation is equipped with 2 main transformers, in the station the host wiring divides into 110kV, and 35 kV, two voltages ranks.This design first chapter is an introduction, mainly elaborated the transformer substation in electrical power system status. Designs the transformer substation the principle and the goal as well as the transformer substation basic situation. Second chapter is shoulders the computation and the transformer choice, carries on the load computation according to the known transformer substation load material to the transformer substation. Through the load which obtains had determined the host changes the capacity and a number, the host change the pattern, the winding wiring way, the accent press the way and the host changes the impedance. Third chapter is the transformer substation electricity host wiring design, separately through to 110kV, 35kVside electricity host wiring drawing up, chooses the stablest reliable wiring way. Fourth chapter is the short class computation, first determined short-circuits the spot, calculates various parts reactance, then to respectively short-circuits separately to carry on the computation, obtains respectively short-circuits the short-circuit current. Fifth chapter is the electrical equipment choice, the electrical equipment including the generatrix, the circuit breaker, the isolator, the electric current and the voltagetransformer, the fuse. Sixth chapter is the power distribution equipment, mainly carries on the design to the transformer substation power distribution equipment. Seventh chapter is anti-radar with the earth, this chapter has carried on the choice to the arrester, as well as has determined the earth way.Through to the 110kV transformer substation design, causes me has to the electrical engineering and its the automated specialized branch curriculum to be comprehensive, system grasping, strengthened apply theory to reality the ability, raised the project consciousness, exercised me independently to analyze and the solution electric power project design question ability.Key words:The electrical host wiring Short-circuits the computation Electrical equipment目录ABSTRACT (2)1 绪论 (5)1.1变电站设计的原因和目的以及原则 (6)1.2变电站的基本情况 (6)1.2.1 原始资料 (6)1.2.2 所选地址及环境 (7)2 负荷计算及变压器选择 (7)2.1负荷计算 (7)2.1.1 负荷资料 (7)2.1.2 负荷计算 (7)2.2主变的选择 (8)2.2.1 主变压器容量和台数的确定： (8)2.2.2 主变压器型式的确定： (8)2.2.3 主变压器阻抗的选择： (9)2.3站用变压器的选择 (9)2.3.1 站用变台数的确定： (9)2.3.2 站用变的容量确定： (10)3 变电站主接线形式 (10)3.1变电站主接线的要求及原则 (10)3.1.1 设计要求 (10)3.1.2 设计原则 (12)3.2变电站主接线形式的选取 (13)3.2.1 110kV 侧主接线方案选取 (13)3.2.2 35kV侧主接线方案选取 (16)4 短路电流的计算 (18)4.1短路电流计算的目的 (18)4.2短路电流计算 (18)4.2.1 各元件电抗计算及等值电路图 (18)4.2.2 110kV母线侧短路电流的计算： (20)4.2.3 35kV母线侧短路电流的计算 (20)5 电气设备的选择 (22)5.1电气设备选择的一般原则 (22)5.2载流导体的选择 (23)5.3断路器和隔离开关的选择 (24)5.4电流互感器的选择 (28)5.5电压互感器的选择 (30)5.6高压熔断器选择 (31)6 配电装置 (32)6.1配电装置概述 (32)6.2变电站各电压等级采用的配电装置 (33)6.2.1 110kV配电装置 (33)6.2.2 35kV配电装置 (33)总结 (34)致谢 (35)参考资料 (36)1 绪论变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
(110kv变电站电气主接线设计)
110KV电气主接线设计姓名：专业：发电厂及电力系统年级：指导教师：摘要根据设计任务书的要求，本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。
该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。
110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。
本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
关键词：降压变电站；电气主接线；变压器；设备选型目录摘要 (Ⅰ)1 变电站电气主接线设计及主变压器的选择 (1)1.1 主接线的设计原则和要求 (1)1.1.1 主接线的设计原则 (1)1.1.2 主接线设计的基本要求 (2)1.2 主接线的设计 (3)1.2.1 设计步骤 (3)1.2.2 初步方案设计 (3)1.2.3 最优方案确定 (4)1.3 主变压器的选择 (5)1.3.1 主变压器台数的选择 (5)1.3.2 主变压器型式的选择 (5)1.3.3 主变压器容量的选择 (6)1.3.4 主变压器型号的选择 (6)1.4 站用变压器的选择 (9)1.4.1 站用变压器的选择的基本原则 (9)1.4.2 站用变压器型号的选择 (9)2 短路电流计算 (10)2.1 短路计算的目的、规定与步骤 (10)2.1.1 短路电流计算的目的 (10)2.1.2 短路计算的一般规定 (10)2.1.3 计算步骤 (10)2.2 变压器的参数计算及短路点的确定 (11)2.2.1 变压器参数的计算 (11)2.2.2 短路点的确定 (11)2.3 各短路点的短路计算 (12)2.3.1 短路点d-1的短路计算(110KV母线) (12)2.3.2 短路点d-2的短路计算(35KV母线) (13)2.3.3 短路点d-3的短路计算(10KV母线) (13)2.3.4 短路点d-4的短路计算 (14)2.4 绘制短路电流计算结果表 (14)3 电气设备选择与校验 (16)3.1 电气设备选择的一般规定 (16)3.1.1 一般原则 (16)3.1.2 有关的几项规定 (16)3.2 各回路持续工作电流的计算 (16)3.3 高压电气设备选择 (17)3.3.1 断路器的选择与校验 (17)3.3.2 隔离开关的选择及校验 (21)3.3.3 熔断器的选择····················错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV/35kV变电站电气主接线设计摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。
设计首先查阅了有关资料，收集与研究课题大量的资料，并翻译了相关的外文资料，然后对负荷分析进行了精确的计算与分析，从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV与35kV 两个电压等级，用拟定方法进行比较从而确定主接线的连接方式，对主接线系统的做了设计，110KV侧选择了单母线分段接线方式，35KV单母线分段带旁路母线接线方式，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，确定了变压器用两台，容量为31500KVA,型号为SSZ9—31500/110，对无功功率补偿做了明确的计算，然后采用标幺值法对短路计算进行了分析与处理。
根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线和电压互感器，电流互感器进行了选型。
对主变压器进行整定计算与分析，对防雷部分进行了计算和分析，确定了防雷的方法,并做出了相应的原理图。
从而完成了110kV/35KV变电站电气部分的设计。
关键词：变电站；变压器；电气主接线AbstractIn this design, on the basis of the mandate given by the system and the load line and all the parameters, load analysis of trends. Design First check the relevant information collection and research topic a lot of information and foreign-language translation of the relevant information and then load analysis of the precise calculation and analysis, load growth from the establishment of the need to clarify, and then passed on The proposed substation and the general direction of Chuxian to consider and, through the load data analysis, security, economic and reliability considerations, identified 110 kV and 35kV two voltage levels, compared with developed methods to determine the main wiring connections , The main wiring system to do the design, 110 KV side of the single-choice sub-bus connection mode, 35 KV sub-bus with bypass bus connection mode, and then through the load calculation and determine the scope of the main electricity transformer Number, capacity and Models, identified by two transformers, the capacity for 31500 KVA, the model SSZ9-31500/110, the reactive power compensation to a clear, and per-unit value method used to calculate a short-circuit analysis and treatment. According to the most sustained work and short-circuit current calculation of the results, the high-voltage fuse, isolating switch, bus and voltage transformers, current transformers for the selection. The main transformer for setting calculation and analysis, part of the mine were calculated and analyzed to determine the mine's method, using AUTOCAD and make the corresponding schematic. Thus completing the 110 kV/35KV electrical substation part of the design.Key words：converting station；transformer substation；electrical wiring目录第1章绪论 (1)1.1 变电站的背景和地址情况 (1)1.1.1 变电站的背景 (1)1.1.2 变电站地址概况 (1)1.2 变电站的意义 (1)1.3 本文研究内容 (2)第2章负荷分析计算 (3)2.1 电力负荷的概述 (3)2.1.1 电力负荷分类方法 (3)2.1.2 各主要电用户的用电特点 (3)2.1.3 电力系统负荷的确定 (3)2.2 无功功率补偿 (4)2.2.1 无功补偿的概念及重要性 (4)2.2.2 无功补偿装置类型的选择 (5)2.3 主变压器的选择 (8)2.3.1 负荷分析与计算 (8)2.3.2 主变压器选择 (10)第3章电气主接线设计 (12)3.1 变电站主接线的要求及设计原则 (12)3.1.1 变电站主接线基本要求 (12)3.1.2 变电站主接线设计原则 (13)3.2 110 kV侧主接线方案选取 (13)3.3 35kV侧主接线方案选取 (16)第4章短路计算 (18)4.1 短路计算的原因与目的 (18)4.2 短路计算的计算条件 (18)4.3 最大最小运行方式分析 (19)4.4 短路计算 (20)第5章开关设备的选择与校验 (23)5.1 电气设备选择的概述 (23)5.2 110kV侧断路器的选择 (25)5.3 35KV侧断路器的选择 (26)5.4 110kV隔离开关的选择 (27)5.5 35KV隔离开关的选择 (28)5.6 互感器的选择 (28)5.7 高压侧熔断器的选择 (30)5.8 母线选择及校验 (30)第6章变电站的继电保护 (33)6.1 继电保护的任务与要求 (33)6.2 继电保护的接线方式与操作方式 (33)6.3 主变压器保护规划与整定 (35)第7章防雷保护计算 (43)7.1 防雷保护 (43)7.2 防雷的装置与防雷计算 (44)第8章结论 (46)参考文献 (47)致谢 (48)附录Ⅰ (49)英文文献 (49)附录Ⅱ (61)第1章绪论1.1 变电站的背景和地址情况1.1.1 变电站的背景随着时代的进步，电力系统与人类的关系越来越密切，人们的生产，生活都离不开电的应用，如何控制电能，使它更好的为人们服务，就需要对电力进行控制，避免电能的损耗和浪费，需要对变电站的电能进行降压，从而满足人们对电的需求，控制电能的损耗。
提高电能的应用效率。
变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
依据远期负荷发展，决定在兴建1中型110kV/35 kV变电站。
该变电站建成后，主要对本区用户供电为主，尤其对本地区大用户进行供电。
改善提高供电水平。
同时和其他地区变电站联成环网，提高了本地供电质量和可靠性。
1.1.2 变电站地址概况(1)当地年最高温度为40℃, 年最低温度为-5℃；(2)当海拔高度为800 米；当地雷暴日数为55 日/年；(3)本变电站处于“薄土层石灰岩”地区，土壤电阻率高达1000Ω．1.2 变电站的意义从我国电网实际运行的情况出发，根据现有电网的特点，结合地区电力负荷的发展，城市发展态势及负荷预测的分析对我国一些地区电网电压等级选择进行技术经济分析，有110KV和35KV 电网的共同发展,现阶段降压变电站及其电网主要用在负荷密度较高的地区。
就电网建设，造价分析，运行情况等方面进行，有针对性地研究了其负荷特性，高峰时期的避峰措施，注意到中高压配电网络的电压等级，网络规划的优化，与周边电网的协调配合等问题，从我国现状及发展趋势出发，对选择电网结构及配电电压进行了经济技术比较及可行性分析，提高城乡电压等级是必然趋势。
1.3 本文研究内容本文主要完成“110kV/35kV降压变电站”电气部分设计。
本文研究的具体内容：1）负荷分析、变压器的选择、功率补偿2）主接线设计3）短路计算4）各种开关设备的选择5）变压器继电保护设计6）防雷接地设计在设计的同时要求独立完成“110kV/35kV降压变电站”电气部分设计，绘制主接线图、继电保护图、防雷接地图。
本设计要求参考各类相关资料，按照有关的技术规程和工程实例进行。
第2章负荷分析计算2.1 电力负荷的概述2.1.1 电力负荷分类方法1) 按用电的部门属性的划分：工业用电，农业，交通2) 按使用电力目的划分：动力用电，照明用电，电热用电，各种电气设备仪器的操作控制用电及通信用电3) 按用电用户的重要性划分：一类负荷，二类负荷和三类负荷4) 按负荷的大小划分：最大负荷，平均负荷，最小负荷2.1.2 各主要电用户的用电特点1) 工业用电特点分析用电量大，占全社会用电量的75%左右。
用电比较稳定。
2) 商业用电特点分析比重不大，约为4.2%。
并且季节性强。
3) 交通运输业的用电约占1.5%左右。
4) 城乡居民生活用电此类用电在总用电中的比重有较大提高，但比重不大，约占10%左右。
5) 动力用电不仅与用电设备的容量有关，还与用电设备的负荷率和使用时间长短有关。
2.1.3 电力系统负荷的确定对于选择变电站主变压器容量，电源布点以及电力网的接线方案设计等，都是非常重要的，电力负荷应在调查和计算的基础上进行，对于近期负荷，应力求准确、具体、切实可行；对于远景负荷，应在电力系统及工农业生产发展远景规划的基础之上，进行负荷预测，负荷发展的水平往往需要多次测算，认真分析影响负荷发展水平的各种因素，反复测算与综合平衡，力求切合实际。
