有关节能灯中电子元件系列知识
节能灯的内部构造元件及工作原理
电子元器件知识电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

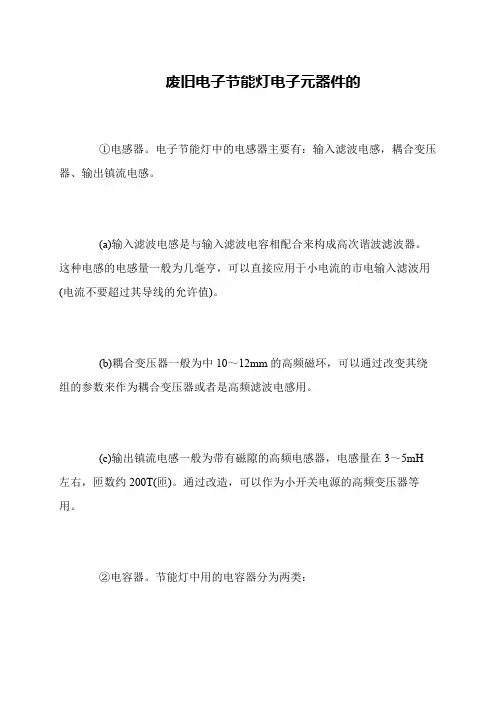

废旧电子节能灯电子元器件的
废旧电子节能灯电子元器件的
①电感器。
电子节能灯中的电感器主要有：输入滤波电感，耦合变压器、输出镇流电感。
(a)输入滤波电感是与输入滤波电容相配合来构成高次谐波滤波器。
这种电感的电感量一般为几毫亨，可以直接应用于小电流的市电输入滤波用(电流不要超过其导线的允许值)。
(b)耦合变压器一般为中10～12mm的高频磁环，可以通过改变其绕组的参数来作为耦合变压器或者是高频滤波电感用。
(c)输出镇流电感一般为带有磁隙的高频电感器，电感量在3～5mH
左右，匝数约200T(匝)。
通过改造，可以作为小开关电源的高频变压器等用。
②电容器。
节能灯中用的电容器分为两类：。
节能灯工作原理
节能灯工作原理
节能灯工作原理是基于荧光和电子技术的应用。
与传统的白炽灯相比，节能灯可以以更低的能耗产生相同亮度的光。
节能灯的主要工作原理如下：
1. 电流通过灯泡中的电路：当节能灯插座接通电源时，电流会流入灯泡的电路中。
2. 气体放电：灯泡内部充填着一种叫做气体混合物的气体，其中包括了汞蒸汽。
当电流通过灯泡中的电极时，电极会激发汞蒸汽，使其产生紫外线。
3. 紫外线与荧光物质反应：灯泡内壁涂有荧光物质，当紫外线照射到荧光物质上时，荧光物质会吸收紫外线并立即释放出可见光。
这个过程称为荧光效应。
4. 发光：通过紫外线激发荧光物质后，荧光物质会发出可见光，使得灯泡发出了光。
在节能灯的工作过程中，电子元件也发挥着重要的作用。
电子元件用于控制电流的稳定和放电的效率。
通常，节能灯还具备调光功能，这需要采用额外的电子元件来控制灯光的亮度。
总的来说，节能灯通过荧光效应和电子技术的应用，实现了较高的能源利用效率和较低的能耗。
节能灯电路工作原理
节能灯电路工作原理节能灯电路的工作原理主要包括：预热、放电和稳定工作三个阶段。
预热阶段：当节能灯接通电源时，电路中的电子器件开始工作。
首先，电流通过电路中的镇流电感（L）和电解电容（C1）进行滤波和调压。
之后，由于电容器的纵向电容很大，电流会通过一个较小的预热电流限制电路（R1）流过一个相对较低的电流值，从而对电子器件实现预热。
放电阶段：当预热完成后，电子器件开始工作，电流通过一个电子管（G1、G2、K1、K2）进行放电。
电子管的工作是根据电流的传递路径来实现对气体放电灯的点亮。
在电子管的两个输出端G1和K1之间的碳化物电极发射电极E1的作用下，当加热器加热到一定温度时，碳化物会发射出电子，电子被电场加速并穿过碳化物电极与气体中的汞原子碰撞，然后激发出紫外光。
部分紫外光经过荧光粉层（发光层）的激发，会转化为可见光。
稳定工作阶段：当节能灯点亮后，电子器件会进入稳定工作状态。
此时，电流继续通过电子管，稳定工作通过反馈电路来实现。
稳定放电的关键是要稳定电弧的工作，并控制电流的平均值。
当工作电流超过额定值时，反馈电路会自动调整电流，保持其在稳定范围内。
同时，通过调整滤波和电解电容的值，可以使电压和电流的波动范围在一定范围内。
同时，灯泡的亮度和光谱也能在设计阶段通过选择合适的气体、荧光粉成分和压力等参数来进行调整。
总结起来，节能灯的电路工作原理主要是通过预热、放电和稳定工作三个阶段来实现。
预热阶段通过电子器件对灯泡进行预热，使电子器件达到工作状态。
放电阶段通过电子管对气体放电灯进行点亮，产生紫外光，并转化为可见光。
稳定工作阶段通过反馈电路实现灯泡的稳定放电和控制电弧的工作。
通过这些阶段的协调和控制，节能灯能够实现高效节能和长寿命的特点。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理是通过LED（Light Emitting Diode，发光二极管）发光产生照明效果。
LED是一种半导体器件，具有电流通过时产生光的特性。
相比传统的白炽灯和荧光灯，LED节能灯具有更长的寿命、更低的能耗和更高的亮度。
LED节能灯的工作原理如下：1. 发光二极管（LED）：LED是LED节能灯的核心组件，其结构由两个半导体层组成，中间夹着一层P-N结。
当电流通过时，电子和空穴在P-N结相遇并复合，产生能量释放的光。
2. 散热器：LED节能灯的散热器用于散发产生的热量，保持LED的温度在合适的范围内。
散热器通常由铝合金制成，具有良好的导热性能。
3. 驱动电路：LED节能灯的驱动电路用于将交流电转换为直流电，并提供适当的电压和电流给LED。
驱动电路通常包括整流器、滤波器和稳压器等组件。
4. 光学部件：LED节能灯的光学部件用于控制和扩散LED发出的光线。
常见的光学部件包括反射杯、透镜和扩散板等。
5. 外壳：LED节能灯的外壳用于保护内部组件，并提供合适的散热和防护。
外壳通常由塑料或者金属制成。
LED节能灯的原理图如下：[原理图]在原理图中，输入电源通过驱动电路转换为适当的直流电，并通过电流限制电路控制LED的工作电流。
散热器用于散发产生的热量，保持LED的温度在安全范围内。
光学部件用于控制和扩散LED发出的光线，以实现所需的照明效果。
LED节能灯的优点包括：1. 高效节能：LED节能灯的能效比传统照明设备更高，能够将更多的电能转化为光能，减少能源消耗。
2. 长寿命：LED节能灯的寿命通常可达数万小时，远远超过传统照明设备，减少了更换和维护的频率和成本。
3. 环保：LED节能灯不含有汞等有害物质，不会产生紫外线和红外线辐射，对环境和人体健康无害。
4. 良好的色采表现：LED节能灯可以提供更准确和饱满的色采表现，使照明效果更加清晰和舒适。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用了LED（发光二极管）作为光源。
LED节能灯相比传统的白炽灯和荧光灯具有更长的寿命、更低的能耗和更高的亮度。
下面将详细介绍LED节能灯的工作原理及原理图。
一、工作原理1. LED的发光原理LED是一种电子器件，它通过半导体材料的正向电流注入，使得电子与空穴结合，产生能量释放出光。
LED的发光原理是基于固态物理学中的半导体PN结的特性。
当外加正向电压时，电子从N区向P区注入，而空穴从P区向N区注入。
当电子与空穴结合时，能量被释放出来，产生光。
2. LED节能灯的工作原理LED节能灯利用LED的发光原理来实现照明。
LED节能灯通常由多个LED芯片组成，这些芯片被连接在一起，形成一个电路。
LED节能灯的工作原理可以分为以下几个步骤：（1）电源供电：LED节能灯通过电源供电，将交流电转换为直流电，以满足LED的工作电压要求。
（2）电流调节：LED节能灯通过电流调节电路来控制LED的亮度和稳定性。
电流调节电路可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。
（3）LED芯片发光：LED节能灯中的LED芯片在接收到适当的电流后开始发光。
LED芯片的发光颜色可以通过不同的半导体材料和掺杂剂来控制。
（4）散热设计：LED节能灯在工作时会产生热量，为了保证LED的寿命和稳定性，需要进行散热设计。
散热设计可以通过散热片、散热器等方式来提高LED的散热效果。
二、原理图LED节能灯的原理图如下所示：[原理图]在原理图中，可以看到LED节能灯的主要组成部分，包括电源、电流调节电路、LED芯片和散热装置。
1. 电源：电源是为LED节能灯提供电能的装置，它将交流电转换为直流电，并提供适当的电压和电流给LED芯片。
2. 电流调节电路：电流调节电路通过控制电流的大小来调节LED的亮度和稳定性。
它可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。
LED节能灯通过将电能转化为光能来发出可见光，相比传统的白炽灯和荧光灯，LED节能灯具有更高的能效和更长的使用寿命。
1. 工作原理LED节能灯的工作原理是基于半导体材料的光电效应。
LED芯片中的半导体材料经过电流的作用下，电子和空穴在P-N结附近复合，产生能量释放出光子，从而发出光线。
LED芯片中的半导体材料通常是砷化镓（GaAs）、砷化铝镓（AlGaAs）等。
LED节能灯的核心部件是LED芯片，LED芯片由多个发光二极管组成。
发光二极管由两个半导体材料构成，其中一个为P型半导体，另一个为N型半导体，两者之间形成P-N结。
当外加正向电压时，电子从N型半导体向P型半导体流动，空穴从P型半导体向N型半导体流动，电子和空穴在P-N结附近复合时释放出光子，从而产生可见光。
2. 原理图LED节能灯的原理图主要包括电源电路、驱动电路和LED芯片。
下面是一种常见的LED节能灯的原理图示例：电源电路：LED节能灯需要一个稳定的直流电源来提供电能。
电源电路主要由交流电输入端、整流电路和滤波电路组成。
交流电输入端接收来自电网的交流电，经过整流电路将交流电转换为直流电，然后通过滤波电路去除电流中的杂波，最终得到稳定的直流电。
驱动电路：LED节能灯的驱动电路主要用于控制LED芯片的电流和电压，以确保LED芯片正常工作。
驱动电路普通由恒流驱动电路和恒压驱动电路组成。
恒流驱动电路可以保持LED芯片的电流恒定，避免电流过大或者过小而导致LED芯片损坏。
恒压驱动电路可以保持LED芯片的电压恒定，避免电压过高或者过低而影响LED芯片的亮度和寿命。
LED芯片：LED节能灯中的LED芯片是发光二极管，由多个发光二极管组成。
LED芯片的数量和罗列方式决定了LED节能灯的亮度和光照分布。
LED芯片通常由金属基板、P型半导体、N型半导体和透明封装材料组成。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图引言概述：LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。
本文将详细介绍LED节能灯的工作原理及原理图，包括电路结构、发光原理、驱动电路、控制电路和节能优势。
一、电路结构1.1 LED芯片：LED节能灯的核心部件是LED芯片，其内部结构包括P型半导体和N型半导体，通过正向电压使电子和空穴结合，产生能量释放出光。
1.2 散热器：为了保证LED芯片的正常工作，需要有散热器来散发产生的热量，以降低芯片温度，延长寿命。
1.3 电源驱动：LED节能灯采用直流电源供电，需要电源驱动电路将交流电转换为直流电，同时提供稳定的电流和电压给LED芯片。
二、发光原理2.1 PN结发光：LED芯片中的PN结在正向电压作用下，电子从N区向P区注入，与空穴复合时释放出能量，产生光。
2.2 发光颜色：LED芯片的发光颜色由半导体材料的能带结构决定，不同材料和掺杂方式可实现不同颜色的发光。
2.3 发光效率：相比传统照明设备，LED节能灯具有更高的发光效率，能将电能转化为光能的比例更高，减少能量浪费。
三、驱动电路3.1 恒流驱动：为了保证LED芯片的正常工作，需要提供恒定的电流，以防止过电流损坏LED芯片。
3.2 驱动方式：常用的驱动方式有恒流源驱动、恒流沉驱动和恒压驱动，根据实际需求选择合适的驱动方式。
3.3 驱动电路保护：为了提高LED节能灯的可靠性和寿命，驱动电路通常还包括过压保护、过流保护和温度保护等功能。
四、控制电路4.1 PWM调光：为了实现LED节能灯的调光功能，通常采用脉宽调制（PWM）技术，通过改变PWM信号的占空比来控制LED的亮度。
4.2 调光方式：常见的LED节能灯调光方式有手动调光、无线遥控调光和智能光控调光，满足不同场景需求。
4.3 节能控制：LED节能灯的控制电路还可以实现智能节能控制，根据环境亮度和人体感应等条件，自动调节亮度，节省能源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子元器件知识电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
5、最高工作电压：允许的最大连续工作电压。
在低气压工作时，最高工作电压较低。
6、温度系数：温度每变化1℃所引起的电阻值的相对变化。
温度系数越小，电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数，反之为负温度系数。
7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。
8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
四、电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J KM允许偏差±0.5%±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
前三位为有效数字，第四位为乘方数，第五位为偏差。
五、常用电阻器1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1.1 合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。
特点是分辩力高耐磨性好，寿命较长。
缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。
1.2 有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。
有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。
但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
1.3 金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。
特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。
1.4 绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
1.6 导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。
用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
1.7 带开关的电位器有旋转式开关电位器、推拉式开关电位器、推推开关式电位器1.8 预调式电位器预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。
1.9 直滑式电位器采用直滑方式改变电阻值。
1.10 双连电位器有异轴双连电位器和同轴双连电位器1.11 无触点电位器无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。
2、实芯碳质电阻器用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
3、绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
4、薄膜电阻器用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：4.1 碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。
碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
4.2 金属膜电阻器。
用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。
金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。
在仪器仪表及通讯设备中大量采用。
4.3 金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。
由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
4.4 合成膜电阻将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。
5、金属玻璃铀电阻器将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。
耐潮湿，高温，温度系数小，主要应用于厚膜电路。
6、贴片电阻SMT片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。
体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。
7、敏感电阻敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。
敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。
7.1、压敏电阻主要有碳化硅和氧化锌压敏电阻，氧化锌具有更多的优良特性。
7.2、湿敏电阻由感湿层，电极，绝缘体组成，湿敏电阻主要包括氯化锂湿敏电阻，碳湿敏电阻，氧化物湿敏电阻。
氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小，特性重复性不好，受温度影响大。
碳湿敏电阻缺点为低温灵敏度低，阻值受温度影响大，由老化特性，较少使用。
氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。
有氧化锡，镍铁酸盐，等材料。
7.3、光敏电阻光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。
7.4、气敏电阻利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
7.5、力敏电阻力敏电阻是一种阻值随压力变化而变化的电阻，国外称为压电电阻器。
所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。
可制成各种力矩计，半导体话筒，压力传感器等。
主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言，合金电阻器具有更高灵敏度。
7.6、热敏电阻热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.热敏电阻按照温度系数的不同分为: 正温度系数热敏电阻(简称PTC热敏电阻)负温度系数热敏电阻(简称NTC热敏电阻)正温度热敏电阻(PTC Thermistor)PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻根据其材质的不同分为: 陶瓷PTC热敏电阻有机高分子PTC热敏电阻目前大量被使用的PTC热敏电阻种类: 恒温加热用PTC热敏电阻过流保护用PTC热敏电阻空气加热用PTC热敏电阻延时启动用PTC热敏电阻传感器用PTC热敏电阻自动消磁用PTC热敏电阻一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途.负温度热敏电阻(NTC Thermistor)NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低.NTC热敏电阻根据其用途的不同分为: 功率型NTC热敏电阻补偿型NTC热敏电阻测温型NTC热敏电阻电子元器件基础知识（2）——电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
