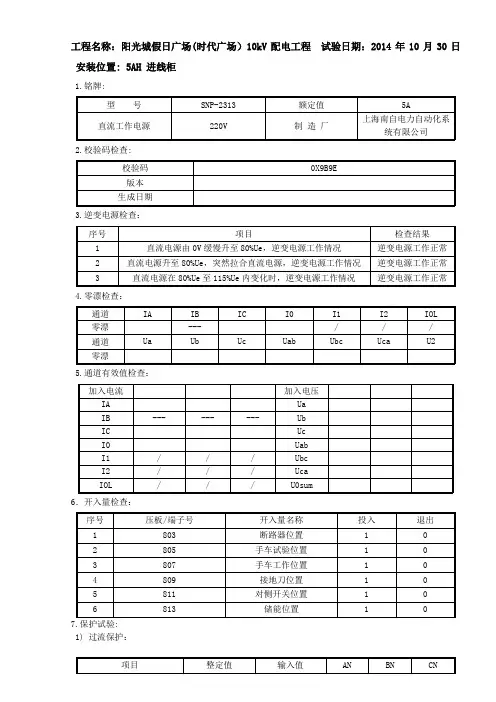

1-10kV进线装置保护调试报告
工程名称：阳光城假日广场(时代广场）10kV配电工程试验日期：2014年10月30日安装位置: 5AH 进线柜
1.铭牌:
2.校验码检查:
3.逆变电源检查：
4.零漂检查：
5.通道有效值检查：
6．开入量检查：
7.保护试验:
1) 过流保护：
2) 零序过流保护：
3）低周保护：
4）过负荷保护：
5）重合闸：
8.保护整组试验：
1）保护跳闸及重合闸：
2）防跳：
3）开关操作及联锁回路：
9.其它检查：
10.装置异常检查:
11.二次回路绝缘检查：
12. 使用仪器、仪表:
13. 试验结果: 合格
试验人员：试验负责人：
工程名称：阳光城假日广场(时代广场）10kV配电工程试验日期：2014年10月30日安装位置: 8AH 进线柜
1.铭牌:
2.校验码检查:
3.逆变电源检查：
4.零漂检查：
5.通道有效值检查：
6．开入量检查：
7.保护试验:
1) 过流保护：
3）低周保护：
4）过负荷保护：
5）重合闸：
8.保护整组试验：
1）保护跳闸及重合闸：
2）防跳：
3）开关操作及联锁回路：
9.其它检查：
10.装置异常检查:
11.二次回路绝缘检查：
12. 使用仪器、仪表:
13. 试验结果: 合格
试验人员：试验负责人：。

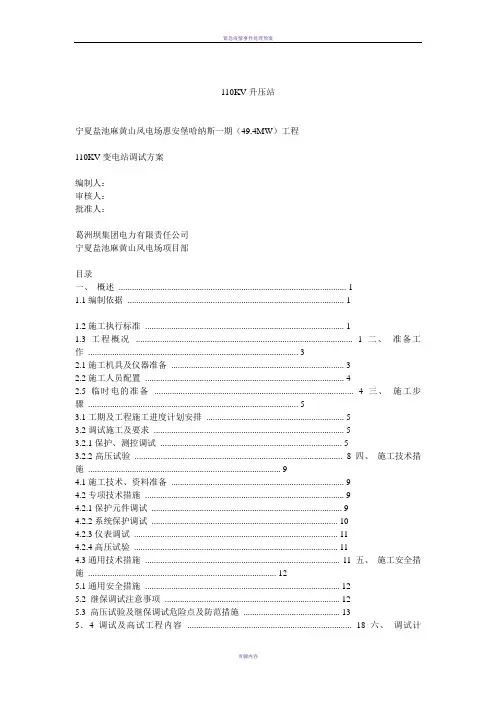

110KV升压站
110KV升压站宁夏盐池麻黄山风电场惠安堡哈纳斯一期（49.4MW）工程110KV变电站调试方案编制人：审核人：批准人：葛洲坝集团电力有限责任公司宁夏盐池麻黄山风电场项目部目录一、概述 (1)1.1编制依据 (1)1.2施工执行标准 (1)1.3工程概况................................................................................................... 1 二、准备工作 (3)2.1施工机具及仪器准备 (3)2.2施工人员配置 (4)2.5临时电的准备........................................................................................... 4 三、施工步骤 (5)3.1工期及工程施工进度计划安排 (5)3.2调试施工及要求 (5)3.2.1保护、测控调试 (5)3.2.2高压试验............................................................................................... 8 四、施工技术措施. (9)4.1施工技术、资料准备 (9)4.2专项技术措施 (9)4.2.1保护元件调试 (9)4.2.2系统保护调试 (10)4.2.3仪表调试 (11)4.2.4高压试验 (11)4.3通用技术措施......................................................................................... 11 五、施工安全措施.. (12)5.1通用安全措施 (12)5.2 继保调试注意事项 (12)5.3 高压试验及继保调试危险点及防范措施 (13)5．4调试及高试工程内容........................................................................... 18 六、调试计划.............................................................................................. 24 七、调试安全管理和保障措施 (25)7.1、技术措施 (25)7.2、安全措施 (25)7．3、环保措施............................................................................................ 26 八、计划、统计和信息管理. (27)8.1、计划、统计报表的编制与传递 (27)8.2、信息管理措施 (27)IIIII一、概述1.1编制依据本方案为宁夏盐池麻黄山风电场惠安堡哈纳斯110KV升压站电气设备调试方案，主要任务是在电气设备安装工作结束后，按照国家有关规范、规程和制造厂的规定，规范调试操作、保证试验结果的准确性，调及检验安装质量及设备质量是否符合要求，并得出是否适宜投入运行的结论，为设备运行、监督、检修提供依据。
8.第7部分：厂用电系统受电前监督检查
火力发电工程质量监督检查大纲第7部分：厂用电系统受电前监督检查目次1 总则2 监督检查依据3 监督检查应具备的条件4 责任主体质量行为的监督检查4.1 建设单位质量行为的监督检查4.2 设计单位质量行为的监督检查4.3 监理单位质量行为的监督检查4.4 施工单位质量行为的监督检查4.5 调试单位质量行为的监督检查4.6 生产运行单位质量行为的监督检查4.7 检测试验机构质量行为的监督检查5 工程实体质量的监督检查5.1 建筑专业的监督检查5.2 电气专业的监督检查5.3 热控专业的监督检查5.4 调整试验的监督检查5.5 生产运行准备的监督检查6 质量监督检测1 总则1.0.1 本部分适用于火电工程厂用电系统受电前阶段的质量监督检查。
1.0.2 厂用电系统受电前监督检查范围为受电电源、高压启动/备用变压器、厂用电高压配电装置。
1.0.3本部分所列检查内容应逐条检查，检查方式为重点抽查验证。
1.0.4本阶段监督检查有采用新技术、新工艺、新流程、新装备、新材料的具体情况时，可根据相应的批准文件补充编制监督检查细则。
2 监督检查依据监督检查组在开展本部分监督检查工作时，监检人员英担按照专业划分，熟练掌握以下标准。
引进国外设备的工程，还需要熟悉和掌握合同约定的其他标准。
《电气装置安装工程高压电器施工及验收规范》（GB 50147）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148）《电气装置安装工程母线装置施工及验收规范》（GB 50149）《电气装置安装工程电气设备交接试验标准》（GB 50150）《电气装置安装工程电缆线路施工及验收规范》（GB 50168）《电气装置安装工程接地装置施工及验收规范》（GB 50169）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB 50171）《电气装置安装工程蓄电池施工及验收规范》（GB 50172）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB 50257）《电力设备典型消防规程》（ DL 5027）《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～17）《火力发电建设工程机组调试技术规范》（DL/T 5294）3 监督检查应具备的条件3.0.1 厂用系统受电范围内建筑工程施工完成，并验收签证。
升压站受电前质量监督检查实施大纲
国电谏壁发电厂上大压小扩建工程升压站受电前质量监督检查实施大纲1 总则1.1 为了保证机组试运和投产后安全、可靠地运行，根据《电力建设工程质量监督规定》，参考《变电站工程投运前电气安装调试质量监督检查典型大纲》、《变电站土建工程质量监督检查典型大纲》、《火电工程升压站电受电前质量监督检查典型大纲》的要求，编制本检查大纲。
1.2 升压站受电是火电工程由静态过程向动态过程转化的重要阶段，是关系到机组能否顺利进入整套试运阶段和投产后送出工程安全、可靠性的重要工作，应特别重视工程质量。
1.3 本实施大纲适用于国电谏壁发电厂上大压小扩建工程质量监督站对国电谏壁发电厂上大压小扩建工程升压站受电前的质量监督预检查工作。
2监督检查的依据下列文件中的条款通过本标准的引用而成为本《大纲》的条款。
凡是注日期的引用文件，其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本《大纲》，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
中华人民共和国国务院令第279号《建设工程质量管理条例》；建质〔2003〕162号《工程质量监督工作导则》；电建质监〔2005〕52号《电力建设工程质量监督规定》(暂行)；建标[2002]219号《工程建设标准强制性条文》（房屋建筑部分）建标[2006]102号《工程建设标准强制性条文》（电力工程部分）GB50300-2001 《建筑工程施工质量验收统一标准》GB50319-2000 《建设工程监理规范》GB/T50326-2006 《建设工程项目管理规范》电建（1995）543号《电力建设文明施工规定及考核办法》；DL／T5210．1-2005 《电力建设施工质量验收及评定规程第1部分：土建工程》建质〔1995〕140号《电力建设消除施工质量通病守则》《火电施工质量检验及评定标准》（土建工程篇）；GBJ 107 《混凝土强度检验评定标准》GB50164 《混凝土质量控制标准》GB50205 《钢结构工程施工质量验收规范》GB／T1231 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB／T3632 《钢结构用抗剪型高强度连接副》GB／T3633 《钢结构用抗剪型高强度连接副技术条件》GB 50319-2001 《建设工程监理规范》GB 50108-2001 《地下防水工程技术规范》GB 50119-2003 《混凝土外加剂应用技术规范》JGJ63—1989 《混凝土拌和用水标准》JGJ79-2002 《建筑地基处理技术规范》《110kV及以上送变电工程启动及竣工验收规程》；《火力发电厂基本建设工程启动及竣工验收规程》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：2014-华能荆门“上大压小”热电联产新建工程升压站、1号起动备用变压器及高压厂用电受电调试报告国网湖北省电力公司电力科学研究院2014年11月参加人：黎恒烜，洪梅子，王婷，钱一民编写人：杜镇安审核人：陶骞批准人：刘绍银目录1 概述 (1)2 试验项目、目的、标准和仪器 (1)2.1 试验项目 (1)2.2 试验目的 (2)2.3 试验标准 (2)2.4 试验仪器 (2)3 牌224开关对II母充电试验 (2)3.1 试验内容 (2)3.2 牌林线及II母电压核相 (3)4 牌227开关对I母充电试验 (4)4.1 试验内容 (4)4.2 I母电压核相 (4)5 牌222开关对牌栆线充电试验 (5)5.1 试验内容 (5)5.2 牌枣线电压核相 (6)6 牌林线、牌栆线合环试验 (6)7 起备变冲击合闸试验 (8)7.1 试验内容 (8)7.2 起备变励磁涌流波形 (9)7.3 起备变高压侧电压核相 (9)7.4 6KV备用进线1A分支、1B分支TV二次核相 (10)7.5 6KV备用进线2A分支、2B分支TV二次核相 (11)8 6kV厂用电1A、1B母线充电试验 (12)8.1 6kV工作母线1B测试结果 (12)8.2 6kV工作母线1A测试结果 (12)9 6kV厂用电2A、2B母线充电试验 (12)9.1 6kV工作母线2B测试结果 (12)9.2 6kV工作母线2A测试结果 (13)10 结论 (13)华能荆门“上大压小”热电联产新建工程升压站、1号起动备用变压器及高压厂用电受电调试报告1 概述华能荆门一期（2×350MW级）热电联产工程位于湖北省荆门市东宝区新生村，本期工程新建两台额定功率为350MW机组，均以发电机－变压器组单元接线方式接入厂内220kV双母线，一回出线接至牌柳变电站，另将220kV牌枣-牌林II回线路“π”入电厂，接入湖北电网的电压等级为220kV。
本期工程厂用工作电源从发电机出口引接，起备变电源从220kV母线引接。
220kV 配电装置采用双母线接线方式，每台机组设置1台6kV、40/25-25MV A高压厂用工作变压器，高压侧采用离相封闭母线从发电机出口和主变之间T接，每台机组设A、B两段母线，正常时供给本机组负荷。
故障和启动时，厂用电源由起备变供给。
#1、#2机组共用1台启动/备用变压器，起备变低压侧为双分裂绕组，两低压绕组经共箱封闭母线分别引至#1、#2发电机厂用电6kV工作、集中段母线。
本次调试范围包括：(1) 牌楼热电厂牌栆线间隔相关一次、二次设备；(2) 牌楼热电厂牌林线间隔相关一次、二次设备；(3) 牌楼热电厂母联间隔相关一次、二次设备；(4) 牌楼热电厂220kV母线相关一次、二次设备；(5) 牌楼热电厂起备变相关一次、二次设备；(6) 6kV厂用电备用进线1A、1B分支及1A、1B母线相关一次、二次设备。
(7) 6kV厂用电备用进线2A、2B分支及2A、2B母线相关一次、二次设备。
2 试验项目、目的、标准和仪器2.1 试验项目(1) 牌224开关对II母充电核相查保护；(2) 牌227开关对I母充电核相查保护；(3) 牌222开关对牌栆线充电核相查保护；(4) 牌林线、牌栆线合环相关保护极性校验；(5) 起备变冲击合闸试验；(6) 6kV厂用电1A、1B母线充电核相查保护。
2.2 试验目的升压站、启动/备用变压器及高压厂用电系统正常运行是机组安全可靠运行的基本保障之一，本次调试主要通过完成以下工作内容，确保启动/备用变压器及高压厂用电系统能够正常投运。
（1）考查受电系统的一、二次电气设备绝缘状况是否良好；（2）检验受电系统的操作控制及保护装置、同期装置、监控系统是否满足要求，保护联锁和信号装置是否动作可靠，各仪表指示是否正确；（3）检查受电系统一、二次侧相别相序是否正确；（4）检查受电设备的运行情况，发现并消除可能存在的缺陷；（5）使有关厂用电系统投入运行。
2.3 试验标准(1) GB 50150-2006 《电气装置安装工程电气设备交接试验标准》(2) GB/T 14285-2006 《继电保护和安全自动装置技术规程》。
(3) DL/T 995-2006 《继电保护及安全自动装置检验规程》。
2.4 试验仪器(1) FLUKE189型数字万用表，编号86410079；(2) WDSL_VI便携式电力试验录波分析仪，编号0562；(3) A-51型矢量相位分析仪，编号0075。
3 牌224开关对II母充电试验3.1 试验内容合牌224开关，由牌林线对II母充电三次，检查牌林线间隔及II母相关一次、二次设备是否运行正常，第一次充电时，检查220kV II母TV的二次侧电压幅值，对牌林线线路TV与II母母线TV二次侧核相。
牌柳线#2主变变牌枣线#1主变图1 牌224开关对II 母充电试验示意图3.2 牌林线及II 母电压核相合牌224开关后，牌林线、II 母TV 相电压测量及核相结果如下所示：由测试数据可知，牌林线间隔及II 母相关二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
4 牌227开关对I 母充电试验4.1 试验内容合牌227开关，由II 母对I 母充电三次，第一次充电时，检查220kV I 母母线TV 的二次侧电压幅值，对I 母母线TV 与牌林线TV 二次侧核相。
牌柳线#2主变变#1主变图2 牌227开关对I 母充电试验示意图4.2 I 母电压核相合牌227开关后，I 母TV 相电压测量及核相结果如下所示：由测试结果可知，220kV I母相关二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
5 牌222开关对牌栆线充电试验5.1 试验内容合牌222断路器，由220kV I母向牌枣线充电三次，第一次充电时检查220kV牌枣线路侧TV的二次侧电压幅值，对220kV牌枣线路侧TV与牌林线TV二次侧核相。
牌柳线#2主变变牌枣线#1主变图3 牌222开关对牌枣线充电试验示意图5.2 牌枣线电压核相合牌222开关后，牌枣线TV 电压测量及核相结果如下所示：由测试结果可知，牌枣线相关二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
6 牌林线、牌栆线合环试验牌枣线合环，完成牌林线路保护、牌枣线路保护、母线保护极性校验，测试结果如下所示：由以上测试结果可知，牌林线、牌枣线及母联的电流互感器二次电流幅值、相位均正确，CT极性正确无误。
7 起备变冲击合闸试验7.1 试验内容合启备变高压侧开关牌223，通过220kV #2母线向启备变第一次充电；录取启备变励磁涌流波形，观察启备变、TA、TV的受电情况。
牌柳线母联#2主变起备变牌枣线#1主变2282272262242232222212母1母TV1TV2图4 牌223开关对起备变充电示意图7.2 起备变励磁涌流波形合牌223开关后，起备变励磁涌流波形如下图所示：图5 起备变励磁涌流波形图中，I4a，I4b，I4c分别为起备变高压侧A相、B相、C相电流波形。
7.3 起备变高压侧电压核相受电后，起备变高压侧电压测量及核相结果如下所示：测量点测量结果电压相序U A U B U C关口表屏58.6 58.5 58.6 正序起备变测控58.2 58.4 58.4 正序起备变保护A屏58.4 58.7 58.6 正序起备变保护B屏58.5 58.7 58.6 正序起备变故障录波58.6 58.8 58.7 正序起备变变送器屏58.6 58.9 58.7 正序由测试结果可知，起备变高压侧电压互感器二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
7.4 6KV备用进线1A分支、1B分支TV二次核相1#机组6KV A段、B段备用进线TV二次电压测量、核相结果如下所示：由以上测试结果，6kV备用进线1A分支、1B分支TV二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
7.5 6KV备用进线2A分支、2B分支TV二次核相6KV备用进线2A分支、2B分支TV二次电压测量、核相结果如下所示：由以上测试结果，6kV备用进线2A分支、2B分支TV二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
8 6kV厂用电1A、1B母线充电试验8.1 6kV工作母线1B测试结果合上6kV备用进线1B开关，给6kV工作母线1B段充电。
检查对应TV二次回路，测试结果如下所示：由测量结果，6kV工作母线1B段二次电压幅值、相序正确，相应二次回路正确无误。
8.2 6kV工作母线1A测试结果合上6kV备用进线1A开关，给6kV工作母线1A段充电。
检查对应TV二次回路，测试结果如下所示：由测量结果，6kV工作母线1A段TV二次电压幅值、相序正确，核相结果正确，相应二次回路正确无误。
9 6kV厂用电2A、2B母线充电试验9.1 6kV工作母线2B测试结果合上6kV备用进线2B开关，给6kV工作母线2B段充电。
检查对应TV二次回路，测试结果如下所示：由测量结果，6kV工作母线2B段二次电压幅值、相序正确，相应二次回路正确无误。
9.2 6kV工作母线2A测试结果合上6kV备用进线2A开关，给6kV工作母线2A段充电。
检查对应TV二次回路，测试结果如下所示：由测量结果，6kV工作母线2A段二次电压幅值、相序正确，相应二次回路正确无误。
10 结论通过分别对牌楼电厂220kV升压站II母母线、I母母线以及牌枣线进行3次充电试验，通过对牌楼电厂起备变进行5次充电试验，得出以下结论：(1) 牌楼电厂起备变具备良好的耐受冲击合闸性能；(2) 牌林线、200kV II母母线、220kV I母母线、牌枣线、起备变高压侧二次电压核相正确，相应的电压二次回路正确；(3) 6kV备用进线1A、1B、2A、2B和6kV工作母线1A、1B、2A、2B二次电压核相正确，相应的电压二次回路正确；(4) 牌林线、牌枣线和200kV II母母线、220kV I母母线的保护、测量电流、电压二次回路均正确；(5) 起备变保护、测量电流、电压二次回路均正确；(6) 牌林线、牌枣线、牌楼电厂220kV升压站、起备变设备正常，具备运行条件。
