2019-2020年初三物理总复习测试电学综合一
2020年初中物理电学中考综合测试题 含答案

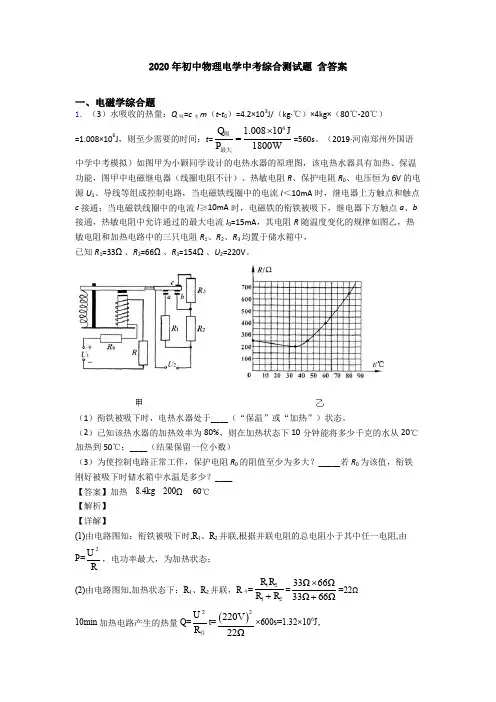

2020年初中物理电学中考综合测试题 含答案一、电磁学综合题1．（3）水吸收的热量：Q 吸=c 水m （t -t 0）=4.2×103J/（kg·℃）×4kg×（80℃-20℃）=1.008×106J ，则至少需要的时间：t =61.00810J 1800WQ P ⨯=吸最大=560s 。
（2019·河南郑州外国语中学中考模拟）如图甲为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能，图甲中电磁继电器（线圈电阻不计）、热敏电阻R 、保护电阻R 0、电压恒为6V 的电源U 1、导线等组成控制电路，当电磁铁线圈中的电流I ＜10mA 时，继电器上方触点和触点c 接通；当电磁铁线圈中的电流I ≥10mA 时，电磁铁的衔铁被吸下，继电器下方触点a 、b 接通，热敏电阻中允许通过的最大电流I 0=15mA ，其电阻R 随温度变化的规律如图乙，热敏电阻和加热电路中的三只电阻R 1、R 2、R 3均置于储水箱中， 已知R 1=33Ω、R 2=66Ω、R 3=154Ω、U 2=220V 。
（1）衔铁被吸下时，电热水器处于____（“保温”或“加热”）状态。
（2）已知该热水器的加热效率为80%，则在加热状态下10分钟能将多少千克的水从20℃加热到50℃；____（结果保留一位小数）（3）为使控制电路正常工作，保护电阻R 0的阻值至少为多大？_____若R 0为该值，衔铁刚好被吸下时储水箱中水温是多少？____ 【答案】加热 8.4kg 200Ω 60℃ 【解析】 【详解】(1)由电路图知：衔铁被吸下时,R 1、R 2并联,根据并联电阻的总电阻小于其中任一电阻,由P =2U R，电功率最大，为加热状态；(2)由电路图知,加热状态下：R 1、R 2并联，R 并=1212R R R R +=33Ω66Ω33Ω66Ω⨯+=22Ω 10min 加热电路产生的热量Q =2U R 并t =()2220V 22Ω×600s=1.32×106J ，10分钟内水只收的热量Q ′=Q ×η=1.32×106J×80%=1.056×106J ； 由Q=cmt 得，水的质量：m =Q c t'=631.05610J 4.210J /(kg 5020⨯⨯⨯-℃）（）℃=8.4kg. (3)由图乙可知，热敏电阻的最小值是R =200Ω，当R 最小,控制电路中的电流不超过最大值时,保护电阻R 0阻值最小，由I 0=10U R R +得：保护电阻R 0的最小值R 0=10U I −R =6V0.015A−200Ω=200Ω， 由题意知，衔铁刚好被吸下时，电路电流I =10mA=0.01A ， 此时电流总电阻R 总=1U I =6V0.01A=600Ω， 此时热敏电阻R =R 总−R 0=600Ω−200Ω=400Ω，2．（3）6天内风力发电机产生的电量相当于燃烧44.810t ⨯煤。
2020年中考物理 电学专项复习综合训练题含答案解析(1)
2020年中考物理 电学专项复习综合训练题含答案解析(1)一、电磁学综合题1．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________；(3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？【答案】8.4×106J 慢加热 40Ω 4132s 【解析】【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸， 开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保， 则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并， 此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并 ， 用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快， 用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210W W t P =慢，2．（4）当开关都S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，系统连续工作10h ，因串联电路中总电阻等于各分电阻之和，所以，白天系统消耗的电能：W 白＝212U R R +t ＝()2220V 10Ω30Ω+×10×3600s ＝4.356×107J ＝12.1kW •h ；晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，晚上系统消耗的电能：W 晚＝Pt ′＝5kW ×12h ＝60kW •h ，该系统每天消耗的电能：W 总＝W 白+W 晚＝12.1kW •h+60kW •h ＝72.1kW •h 。
2020年初中物理电学中考综合测试题 及答案解析

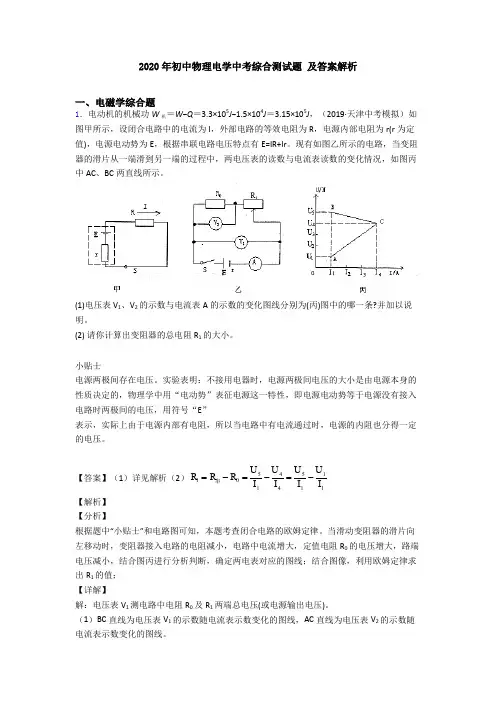

2020年初中物理电学中考综合测试题 及答案解析一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。
现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。
(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R 1的大小。
小贴士电源两极间存在电压。
实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。
当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。
（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。
2019-2020年中考物理综合测试题1
2019-2020年中考物理综合测试题1注意事项：1．本卷共四大题23小题，满分90分。
物理与化学的考试时间共120分钟。
2．本卷试题中g 值均取10N ／kg 。
一、填空题(每空2分，共26分；将答案直接写在横线上，不必写出解题过程)1.电荷的定向移动形成电流，金属导体中电流方向和自由电子定向移动方向是____________的（填“相同”和“相反”）。
3.在收音机等小型电器中经常见到的定值电阻器（如图），小明同学想测出这个电阻的阻值， 当在电阻两端加6V 电压时，通过的电流为0.2A ，则它的阻值为________Ω，如果把该电阻 两端的电压调为0V ，则此时该电阻的阻值为___________Ω。
2.现在许多宾馆都利用房卡取电，如图所示。
只有把房卡插入槽中，房间内的用电器才能使用房卡的作用相当于电路中的 。
第3题图4.如图所示电路，电源电压为6V ，当S 闭合时，电压表的读数如图(乙)所示，则L 2两端的电压为 V 。
5.在图电路中，电源电压为6V ，R 1＝4Ω，闭合开关S 后，电压表读数为2V ，则电流表的示数为 A ，电阻R 2的阻值为Ω。
6．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U-I图象，将a、b 串联接在电压为3V 的电源上，电路中的电流为________A 。
7. 如图所示，小王用两个相同的滑轮组（摩擦不计），分别将重力不同的两个物体匀速提高 到相同高度，其中G 1>G 2，其机械效率η1_________η2。
（选填“>”、“<”或“=”）。
8. 如图是高速公路避险车道示意图．当高速行驶的汽车出现刹车失灵时，可通过进入避险车道快速降低车速直至停止．避险车道的作用是降低汽车因高速行驶而具有的 能带来的危害。
第2题图 甲 乙 第4题图第5题图 第6题图 第7题图 第10题图第8题图 第9题图9．今年中秋国亲长假期间，全国高速公路实行7座及7座以下小客车免费通行。
2020年初中物理电学中考综合测试题 及答案
2020年初中物理电学中考综合测试题 及答案一、电磁学综合题1．（2019·天津中考模拟）电饭煲的原理图如图所示，它有高温、保温两档，通过单刀双掷开关S 进行调节，0R 为电热丝。
当开关S 接高温档时，电路的总功率为1100W ，当开关S 接保温档时，电路的总功率为22W 。
（1）电饭煲在高温档时，开关S 应与触点___________（选填“1”或“2”接触）。
（2）电阻R 的阻值___________（3）当电饭煲在高温档正常工作10min ，电饭煲产生的热量为___________【答案】2 2156Ω 56.610J ⨯【解析】【详解】（1）由2U P R=可知，在电压U 一定时，电阻R 越小，电功率越大，由电路图可知，S 应接2触点时，电阻R 被短路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温档。
（2）等效电路图如图。
高温档（S 与触点2接触）保温档（S 与触点1接触）根据,U P UI I R ==，可得2U P R= 220A 220V 441100WU R P ∴===Ω（） 220220V 44215622WU R R P =-=-=Ω低（）Ω （3）W P t= 电饭煲产生的热量为51100W 1060s 6.610J Q W Pt ∴===⨯⨯=⨯2．用快加热比用慢加热节约的时间：∆t =t ’-t =8264s -4132s=4132s 。
（2019·北京中考模拟）阅读《超导材料》超导材料1911 年，荷兰科学家昂内斯（Onnes ）用液氦冷却水银时发现，当温度下降到 4.2K （-268.98℃时）时，水银的电阻完全消失。
1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。
后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。
2020年初中物理电学中考综合测试题 及答案解析
2020年初中物理电学中考综合测试题 及答案解析一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。
（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。
请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？（3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。
【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析【解析】【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h 4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ；（3）此时用电器的总功率：P=4400W ，由P=UI 可得通过保险丝的电流：4400W 20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ，根据串联电路的电压特点，所以配电室向线路输出的电压：U 1=U 额+U 线=220V+30V=250V ；2．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。
2020年初中物理电学中考综合测试题 及详细答案解析
R = = =20Ω ；由图知，当滑片 P 位于最右端时，R 与 R 的最大阻值串联， I 0.9A2020 年初中物理电学中考综合测试题 及详细答案解析一、电磁学综合题1． 。
（2019·广东中考模拟）如题 1 图所示电路，电源电压恒定。
闭合开关，当滑动变阻器 R 2 的滑片 P 从最右端滑到最左端的过程中，R 1 的 I ﹣U 关系图象如图所示，求：（1）R 2 的最大阻值；（2）滑动变阻器的滑片位于中点时，V 2 的示数；（3）在图 2 中画出滑片从最右端滑到最左端过程中 A 与 V 2 示数的 I ﹣U 关系图象。
【答案】（1）40Ω；（2）9V ；（3）见解答。
【解析】【详解】由电路图可知，R 1、R 2 串联，电压表 V 1 测 R 1 的电压，电压表 V 2 测 R 2 的电压，电流表测电 路中的电流，已知 R 1 的 I ﹣U 关系图象如图 2 所示。
（1）当滑片 P 位于最左端时，只有 R 1 工作，电路中的电流最大，由图象可知最大电流 I 1 ＝0.9A ，此时 R 1 的电压为 18V ，则电源电压：U ＝U 1＝18V ，R 1 的阻值：U 18V 11 12 1==40Ω；I＝R+R′＝20Ω+20Ω＝40Ω，此时电路中的电流为：I=U==0.45A，此时R两串40Ω电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：R2=U212V0.32（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串18V12R2端的电压：U2'=IR2'＝0.45A×20Ω＝9V，即V2表的示数为9V；（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由U1=IR1可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：2．（4）电饭锅工作时，消耗电能，产生内能，将电能转化为内能；标准气压下水的沸点为100℃，由图可知，按钮开关跳起时的温度为103℃，故用此电饭锅烧水，水沸腾后按钮开关不会自动跳起。
2020年初中物理电学中考综合测试题 及详细答案解析
2020年初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。
则L2的电流I2=I−I1=1.2A−0.3A=0.9A。
（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。
爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020年初三物理总复习测试电学综合一 一、填空题 1．语言复读机工作时需要6V的电源，这可以由_____节干电池___联提供。 2．人体、胶底鞋、大地、干木棍四种物体中，属于导体的是_______；为了安全用电，当电路中电流过大时能自动切断电路，在家庭电路中应串联上__________。 3．据报道，某乡村进行电网改造，经测算，有一条线路应采用截面积为2．5mm2的铝芯线，电工在实际安装时却采用了l.5mm2的铝芯线，结果酿成一场火灾。分析火灾的原因其实很简单：就是电工安装的导线与测算应采用的导线相比_______较大，根据_______定律可知，导线上产生的热量也较多．导致导线的绝缘皮烧坏，最终引发了火灾。 4. 有些用化纤布料做成的衣服穿在身上很容易弄脏，这主要是因为化纤布容易发生 现象，从而 细小灰尘的缘故。 5.善于导电的物体叫做 ，不善于导电的物体叫做 ；我们把 定向移动的方向规定为电流的方向；电量的单位是 ；电流强度的单位是 ，常用的电流强度单位还有 、微安；测量电路中的电流强度要使用 表；安全用电原则是不接触 带电体，不靠近 带电体。 6. 电阻R1=3Ω，R2=7Ω，把它们串联接入电路中时，电阻R1两端的电压U1 和电阻R2 两端的电压U2 之比为 ；若把这两个电阻并联接入电路中，通过电阻R1 的电流强度I1和通过电阻R2 的电流强度I2 之比为 。 7. 如图1所示电路，闭合开关 、和断开开关 时，R1与R2串联；闭合开关 、和断开开关 时，R1与R2并联。 8. 小芳用漆包线在笔杆上绕制了一只螺线管，接入图2所示的电路。闭合开关S后,要使螺线管吸引大头针的数量增多，变阻器的滑片P应向 _____ 端移动(填“a”或“b”),此时灯泡的亮度 ________ ( 填 “变亮”、“变暗” 或“不变”) 9．如图3所示，是一只家用电灯泡，其中应用了较多的物理知识，请写出2个物理知识在灯泡上的应用。 （1）______________________________（2）______________________________ 10. 如图4所示为测电笔的构造示意图，其中必须用绝缘材料制作的是__________。
11. 将标有“12V 6W”的灯泡接在9V的电路中时，灯泡消耗的功率是________W。若将其接入36V的电路中并使它能正常发光，则应给它串联一个阻值是_______Ω的电阻。 12. 旋转收音机的音量旋钮时，实质是在调节电路的__________，画出该元件在电路中的符号__________。 13． 在电工学中常用物理量“电导”(符号为G)来表示导体的导电能力，导电能力强．则电导G的值大；导电能力弱，则电导G的值小，对于同一导体，其电导G和电阻R的关系为G=1/R。现有甲、乙两个导体，已知导体甲的电导为G1，导体乙的电导为G2，则导体甲和导体乙串联时的总电导G串
=______________。
14．一天强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样你夜间常起来就方便安全了，爷爷听了直摇头说，这样太浪费了，强强说不会的，1kw.h的电费是0.42元，如果每晚灯亮10h，一个月（30天计）只要多用电费_____元。 15．将阻值为12Ω的小灯泡接在某电路上，小灯泡正常发光，电流为1A，小灯泡的额定电压为_____V，额定功率为_____W。当电流做功360J，通过灯丝的电量是_____C。 二、选择题 16．以下说法中正确的是（ ） A．绝缘体有电阻，导体没有电阻 B．通过导体电流越大，导体的电阻就一定越小 C．导体两端电压为零时，电流为零，但电阻不为零 D．只有导体才能用作电工材料 17．图5所示的电路，电源电压保持不变。当滑动变阻器的滑片P向右滑动时（ ） A．电流表A1示数变大 B．电流表A1示数不变 C．电流表A2示数变小 D．电流表A2示数不变
18．如图6所示，灯L1上标有“12V 8W”，L2上标有“24V 12W”，电源电压恒定为12V，开关S闭合后（ ） A．电流表A1和A2示数相同 B．电流表A2示数为0.5A C．灯L1正常发光，且比灯L2亮 D．电压表接法是错误的 图1
S2 R2 R1 S1 S3 U
图2 图3 图4
图5 图6 图7 19．如图7所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（ ） A．通过a点的电流等于通过c点的电流 B．通过a的电流大于通过c点的电流 C．电压表测的是c点的电压 D．电压表测的是电源电压 20．能量转化与守恒是自然界的基本规律，下列过程中机械能转化为电能的（ ） A．干电池放电 B．给蓄电池充电 C．风力发电 D．电动机带动水泵抽水 21．水是人类宝贵的自然资源，市场上出售的纯净水有一些是蒸馏水，对这一类纯净水的认识，下列说法中正确的是（ ） A．它能够导电 B．它是由氢和氧两种元素组成的混合物 C．它的pH＝0 D．通常情况下，它的密度是1.0×103kg/m3 22．盛夏时节，正值用电高峰，某市电力供应紧张，政府鼓励市民节约用电。下列不属于节约用电的是（ ） A. 电视机不用时拔下插头 B. 使用大功率的电炉烧水 C. 随手关灯 D. 推广使用电子高效节能灯 23．下列机器或装置是利用“通电导体在磁场中受力运动”的原理工作的是（ ） A. 发电机 B. 电铃 C. 电动机 D. 电磁起重机 24．下列防止发生事故或处理事故的措施中正确的是（ ） A．有金属外壳的家用电器，其外壳一定要接地 B. 浓氢氧化钠溶液不慎溅到皮肤上，先用水冲洗，再涂上稀盐酸 C．扑灭油井大火时，设法降低石油的着火点 D．电器失火时，先用泡沫灭火器灭火，再切断电源 25．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果与甲相排斥、跟乙相吸引。于是可以判定（ ） A．甲带正电，乙带负电 B．甲带负电，乙带正电 C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电 26．如图8所示，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量结果Uab=0,Uad=6V,Ubc=0,Ucd=6V,发生断路的部分是（ ） A．电路的aL1b部分 B．电路的bL2c部分 C．电路的aEd部分 D．电路的cRd部分 27．如下图9所示电路，当滑动变阻器的滑片P向左滑动过程中（ ） A．钩码向下运动 B．钩码不动 C．线圈磁性减弱 D．线圈磁性增强 28．根据图10所示的两盏白炽灯的铭牌，可以知道（ ） A．甲灯一定比乙灯亮 B．正常发光时，甲灯的电阻大于乙灯的电阻 C．正常发光时，甲灯的电功率是乙灯电功率的4倍 D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
29. 把厚度均匀的圆形合金簿片沿某一直径接入电源两极，测得其电阻0.2Ω，若将此合金簿片分割为形状相同的四等分，把其中任一等分如图11所示接入电源两极，则该等分的电阻为（ ） A. 0.4Ω B. 0.2Ω C. 0.1Ω D. 0.05Ω 30．电热水器、洗衣机等用电设备都要使用三脚插头，使其外壳接地，这样做的目的是（ ） A. 为了延长它的使用寿命 B. 为了使其正常工作 C. 为了节约电能 D. 为了防止触电事故的发生
三、实验题
图8 图9 甲 乙 图10
图11 图12
图13 选择开关 图14
31. 随着“神舟五号”裁人飞船的成功巡天，华夏儿女的下—个目标是登上月球，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案： 洋洋的猜想：月球可能像地球一样，本身就是一十巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极。洋洋为检验猜想所拟定的实验方案： （1）取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁汤。（2）小磁针静止时，它的N极所指的方向就是“月磁”的北极。 你认为洋洋为检验猜想所拟定的实验方案中应该改进或改正的是：
32．如图12所示的实验现象蕴含着许多物理知识。请你举二例说明：
33．为了研究由特殊材料制成的某导体元件L的电学特性，小明和小华通过实验，测得通过该元件的电流I与加在它两端电压U的实验数据如下表所示 U/V 0 1 2 3 4 5 I/(×10-3A) 0 20 80 180 320 500
观察表中的实验数据，小明、小华对I与U间的关系提出以下猜想；猜想甲：通过导体元件L的电流可能与加在它两端电压成正比； 猜想乙：通过导体元件L的电流可能与加在它两端电压的平方成正比； 猜想丙：加在导体元件L两端电压可能与通过它的电流的平方成正比； （1）经分析与论证，你认为，表中的实验数据支持上述哪种猜想？答：_____________。 （2）通过导体元件L的电流I与加在它两端电压U之间的关系式应是：I=_________。 四、计算题
34. 如图13所示为电饭锅的电原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W。饭熟后，控制开关自动断开，电饭锅处于保温状态，若此时电饭锅的功率为100W，求电热板和保温器的电阻各为多少（假设电阻值不随温度的变化而变化）?
35．图14是额定电压为220V的理发用电吹风的典型电路.其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时：(1)要送热风，选择开关应放在_____间.(填"AB”、“BC”或“CD'’)(2)已知电动机的额定功率是120W,，当送冷风时，通电5min，电流所做的功是多少?(3)如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少?
五、回答题 36. 家庭用的白炽灯，用了很久以后发现灯泡壁变黑，且在相同电压下工作时灯光比原来暗了（即实际电功率变小）。请用相关物理知识说明其原因。
