第一章 机械加工基础知识
1.6 机械加工工艺过程基本概 二、工件的安装和夹具 念
3.基准及其选择 (3)粗基准
粗基准的选择应保证所有加工表面都具有足够的加工余 量，而且各加工表面对不加工表面具有一定的位置精度。 选择原则如下：
4)为使工件定位稳定，夹紧可靠，要求所选用的粗基准尽可 能平整、光洁，不允许有锻造飞边、铸造浇冒口切痕或其 它缺陷，并有足够的支承面积。
25
第一章 机械加工基础知识
1.6 机械加工工艺过程基本概 二、工件的安装和夹具念
4.工件在夹具中的定位 (1)工件的六点定位原理
工件的同一个自由度被两个或者两个以上的支承点重复 限制的定位成为过定位。
过定位
2019/12/14
26
第一章 机械加工基础知识
1.6 机械加工工艺过程基本概 二、工件的安装和夹具念
1.6 机械加工工艺过程基本概 一 、工艺过程的基本概念念
2.机械加工工艺过程的组成 (1)工序
阶梯轴
201单9/件12/生14 产阶梯轴的工艺过程
大批量生产阶梯轴的工艺过程 6
第一章 机械加工基础知识
1.6 机械加工工艺过程基本概 一 、工艺过程的基本概念念
2.机械加工工艺过程的组成 (2)安装
的基准。( ) 2. 在一个工序中只可以有一次安装。( ) 3. 不完全定位的定位方式是不合理的。（ ） 4. 过定位是超过六点的定位方式。（ ） 5 定位是工件在机床上占有正确的位置，以保证被加工表面
的精度。（ ）
6 在不加工表面中，应选择和加工表面的位置度要求最高的 表面作为粗基准。（ ）
7. 欠定位是合理的定位方式。采用欠定位的定位方式，既可 保证加工质量，又可简化夹具结构。 ( )
PowerPoint演示文稿制作
上一页 下一页 返回
第一节PowerPoint窗口组成及基本操作
• (4)单击“下一步”按钮，打开如图7.4所示的对话框。对话框中有 “屏幕演示文稿”"web演示文稿”“黑自投影机”“彩色投影机” 和“35毫米幻灯片”等输出类型可供选择，此处选中“屏幕演示文稿” 单选按钮。
• (5)单击“下一步”按钮，打开如图7.5所示的对话框，用于输入演示 文稿的标题、每张幻灯片包含的页脚内容，或选择“上次更新日期” 和“幻灯片编号”等对象。
• 3.利用空演示文稿创建新演示文稿 • 用创建空自演示文稿的方式，可以创建具有自己风格和特点、符合自
己需要的演示文稿。 • 新建一个空自演示文稿(如图7.10所示)，可以按照下述步骤进行操作: • (1)单击“文件”一“新建”，在右边“新建演示文稿”任务窗格中
单击“空演示文稿”超链接，打开“应用幻灯片版式”任务窗格。该 窗格包含“文字版式”“内容版式”“文字和内容版式”和“其他版 式”4类版式。 • (2)将鼠标指向该窗格中要使用的幻灯片版式，此时该版式的图示右 侧将出现一个下三角按钮。
上一页 下一页 返回
第一节PowerPoint窗口组成及基本操作
• (2)单击“常用”工具栏中“新幻灯片”按钮，或执行“插 入”→“新幻灯片”命令，打开“新幻灯片”对话框。
• (3)从中选择一种幻灯片版式后，单击“确定”按钮即可。 • 3.删除幻灯片 • 一般在幻灯片浏览视图中做删除幻灯片的操作比较简单。在幻灯片浏
• 在成功启动PowerPoint后，系统会自动创建一个默认文件名为“演 示文稿1”的空自演示文稿，如图7.1所示。
• PowerPoint的操作界面与Word 2007中相应部分的作用完全相同， 因此这里只介绍PowerPoint特有的组成部分。
第一节PowerPoint窗口组成及基本操作
• (4)单击“下一步”按钮，打开如图7.4所示的对话框。对话框中有 “屏幕演示文稿”"web演示文稿”“黑自投影机”“彩色投影机” 和“35毫米幻灯片”等输出类型可供选择，此处选中“屏幕演示文稿” 单选按钮。
• (5)单击“下一步”按钮，打开如图7.5所示的对话框，用于输入演示 文稿的标题、每张幻灯片包含的页脚内容，或选择“上次更新日期” 和“幻灯片编号”等对象。
• 3.利用空演示文稿创建新演示文稿 • 用创建空自演示文稿的方式，可以创建具有自己风格和特点、符合自
己需要的演示文稿。 • 新建一个空自演示文稿(如图7.10所示)，可以按照下述步骤进行操作: • (1)单击“文件”一“新建”，在右边“新建演示文稿”任务窗格中
单击“空演示文稿”超链接，打开“应用幻灯片版式”任务窗格。该 窗格包含“文字版式”“内容版式”“文字和内容版式”和“其他版 式”4类版式。 • (2)将鼠标指向该窗格中要使用的幻灯片版式，此时该版式的图示右 侧将出现一个下三角按钮。
上一页 下一页 返回
第一节PowerPoint窗口组成及基本操作
• (2)单击“常用”工具栏中“新幻灯片”按钮，或执行“插 入”→“新幻灯片”命令，打开“新幻灯片”对话框。
• (3)从中选择一种幻灯片版式后，单击“确定”按钮即可。 • 3.删除幻灯片 • 一般在幻灯片浏览视图中做删除幻灯片的操作比较简单。在幻灯片浏
• 在成功启动PowerPoint后，系统会自动创建一个默认文件名为“演 示文稿1”的空自演示文稿，如图7.1所示。
• PowerPoint的操作界面与Word 2007中相应部分的作用完全相同， 因此这里只介绍PowerPoint特有的组成部分。
第21章 机械加工工艺的基本知识.ppt
21.1.2 生产类型与特征
1．生产纲领
产品（或零件）的生产纲领，是包括备品和废品在内的该产品（或零 件）的年产量。
N Qn(1 a% b%)
式中： N——零件的生产纲领，（件/台）； Q——产品的生产纲领（台/年）； n——每台产品中该零件的数量（件/台）， α％——备品的百分率， b％——废品的百分率。
4）选取要求余量均匀的表面为粗基准
装配基准
11/26/2019 5:41 PM
注意:粗基准只能在 第一道工序中使用一 次，不能重复使用
b.精基准的选择
1）基准重合原则：定位基准 与设计基准重合，可避免产生 定位误差；
2）基准统一原则：加工零件上 某些位置精度要求较高的表面时， 应尽可能选同一定位基准，以保 证各加工表面的位置精度。
目的
保证加工质量； 合理使用设备； 合理安排热处理工序.
所谓工序集中，就是整个工艺过程中所安排的工序数量尽量少， 每个工序所加工的表面数量尽量多。
而工序分散则恰恰相反，安排工序数量多，每道工序加工的表面 数量少。分散到极限时，一道工序上只包含一个简单工步的内容。
11/26/2019 5:41 PM
工序集中和工序分散的特点：
教学重难点：
零件的材质，毛坯的选择， 工件的定位原理，零件的加工顺 序和加工方法。
11/26/2019 5:41 PM
21.1 基本概念
21.1.1 生产过程和工艺过程

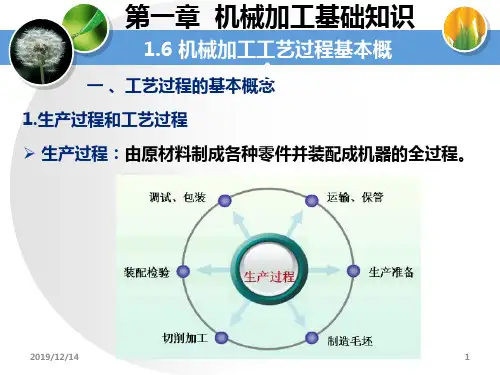

1. 生产过程:由原材料到生产出成品的全部劳动过程的总和。
调试、包装
运输、保管
装配检验
生产过程
生产准备
切削加工
11/26/2019 5:41 PM
2．生产类型
单件生产：以单个（或几件）形式制造产品（工件）； 成批生产：成批制造相同的产品(工件)，成批生产又分为大批、中 批和小批生产三种； 大量生产：一种产品制造数量很多，多数工作地点经常重复 地进 行一种工件某一工序的加工。
如何用PowerPoint制作演示文稿

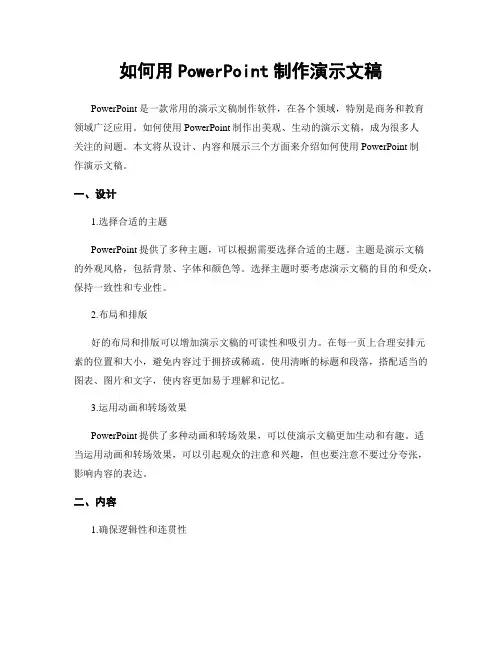

如何用PowerPoint制作演示文稿PowerPoint是一款常用的演示文稿制作软件，在各个领域，特别是商务和教育领域广泛应用。

如何使用PowerPoint制作出美观、生动的演示文稿，成为很多人关注的问题。
本文将从设计、内容和展示三个方面来介绍如何使用PowerPoint制作演示文稿。
一、设计1.选择合适的主题PowerPoint提供了多种主题，可以根据需要选择合适的主题。
主题是演示文稿的外观风格，包括背景、字体和颜色等。
选择主题时要考虑演示文稿的目的和受众，保持一致性和专业性。
2.布局和排版好的布局和排版可以增加演示文稿的可读性和吸引力。
在每一页上合理安排元素的位置和大小，避免内容过于拥挤或稀疏。
使用清晰的标题和段落，搭配适当的图表、图片和文字，使内容更加易于理解和记忆。
3.运用动画和转场效果PowerPoint提供了多种动画和转场效果，可以使演示文稿更加生动和有趣。
适当运用动画和转场效果，可以引起观众的注意和兴趣，但也要注意不要过分夸张，影响内容的表达。
二、内容1.确保逻辑性和连贯性演示文稿的内容应当是有条理和连贯的。
可以使用标题和小节来组织内容，将主题分段呈现，保持结构清晰。
同时，可以使用项目符号或编号来列举重点和关键信息，方便观众理解。
2.使用简洁明了的语言语言应当简洁明了，避免使用过于专业或复杂的术语。
可以使用简单的句子和常用词汇，让观众更容易理解。
同时，可以通过使用图片、图表和图像等视觉元素来辅助说明，增加文稿的可读性。
3.提供适当的备注和注解备注和注解可以提供额外的信息和细节，帮助观众更好地理解演示文稿。
可以在演示文稿中设置备注页，在备注页中提供详细的说明和解释。
然后，在演示过程中，可以根据需要查看备注页，并与观众分享相关信息。
三、展示1.熟悉演示内容在展示演示文稿之前，要对内容进行充分的准备和研究。
熟悉演示文稿中的每一页内容，并理解背后的逻辑和思想。
这样可以提高表达的流畅性和自信度，使观众对演示文稿的内容产生信任和兴趣。
