粗集料针片状颗粒含量试验规准仪法
粗集料针片状颗粒含量试验(规准仪法)

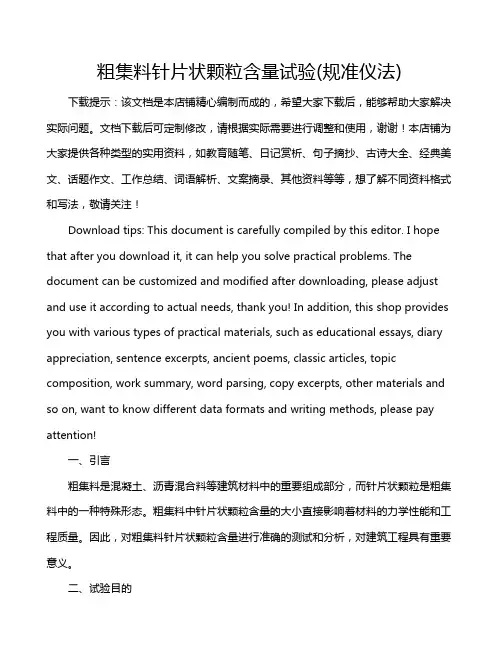

粗集料针片状颗粒含量试验(规准仪法) 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言粗集料是混凝土、沥青混合料等建筑材料中的重要组成部分，而针片状颗粒是粗集料中的一种特殊形态。
针片状规准仪使用说明书
针片状规准仪使用说明书
一、概述
ZP-1针片状规准仪主要用于混凝土骨料的分级筛选，即测定水泥混凝土使用的4.75㎜以上的粗集料的针状及片状颗粒含量，以百分率计。
测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象
二、主要技术参数:；
片状粒级分孔宽：3,5.2,7.2,9,11.3,14.3mm；
片状粒级分间距：18,31.2,43.2,54,67.8,85.8mm；
三、试验规程
1、目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表T0311-2所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2、将通过针状规准仪上相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
3、称量由各粒级挑出的针状颗粒和片状颗粒的质量，其总质量为m1。
四、注意事项：
1.每次使用后，应洗净擦干。
2.非试验人员不得使用本仪器。
3.试验在进行过程中不得离开或与人闲谈。
4.应放置在无尘、无腐蚀常温的环境中。
5.使用本产品前，请仔细阅读说明书，并妥善保管好说明书。
粗集料试验作业指导书
粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005,进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。
按每批不大于7501同厂家、同品种检验一次。
本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。
粗集料最大粒径不宜超过25mm（大体积混凝土除外）且不得超过保护层厚度的2/3,含泥量低于0.5%,泥块含量低于0.25%,压碎指标低于12%,针片状颗粒含量低于10%,表观密度大于2500kg/m3,松散堆积密度大于1430kg/m3；空隙率小于47%。
试验间的温度应保持在15°C〜30°C。
粗集料颗粒级配表粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。
2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。
碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。
注：每批石料各项检测完成后要及时留样存放。
粗集料筛分测定方法1.仪器设备①烘箱：105±5°C②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0 mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。
1粗集料-
一、术语
•
•
1、集料也称（骨料）
在混合料中起骨架和填充作用的粒料，包括碎石、砾石、 机制砂石屑、砂等。 • 2、粗集料：在沥青混合料中，粗集料是指粒径大于 2.36mm碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝 土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾 石。 • 3、堆积密度：单位体积物质颗粒的质量。有干堆积密 度和湿堆积密度之分。 • 4、表观密度：单位体积物质颗粒的干质量。
针片状规准仪
粗集料试验操作方法
试验三、粗集料含泥量及泥块含量试验 1.目的与适用范围 测定碎石或砾石中小于0.075mm的尘屑、淤泥和粘土的含量及4.75以上泥块 含量。 2.仪器设备 天平或台称、烘箱（能控温在105℃±5℃）、标准筛（尺寸为0.075mm、 1.18mm、2.36mm、4.75mm）、容器、浅盘、毛刷等。 3.试验准备 将试样用四分法缩分至所规定的量如下图，放入烘箱（温度105℃±5℃分 两份）
粗集料试验操作方法
试验二、针片状颗粒含量试验（规准仪法） 3.试验步骤 3.1 将试样过筛（筛孔大小根据试验所需挑选） 3.2 目测挑出接近立方体的规则颗粒，若能通过相对应的片状规准仪孔径， 则为片状颗粒。 3.3 目测挑出形状如针状的颗粒，若不能通过相对应的针状规准仪孔径， 则为针状颗粒。 3.4 称量各粒级挑出的针状和片状颗粒的总质量 4.计算 针片状颗粒含量（%）=针片状颗粒含量的总质量÷试样总质量×100
一、术语
• 10、集料最大粒径：指集料的100％都要求通过的最小 的标准筛筛孔尺寸。 • 11、集料最大公称粒径：指集料可能全部通过或允许有 少量不通过（一般容许筛余不超过10％）的最小标准筛筛 孔尺寸。通常比最大粒径小一个粒级。
二、检验频率
2023年试验检测师之道路工程真题精选附答案
2023年试验检测师之道路工程真题精选附答案单选题（共30题）1、在进行针入度试验中,测定针入度值大于200的沥青试样时,至少用（）标准针,每次试验后将针留在试样中,直至3次平行试验完成后,才能将标准针取出。
A.1支B.2支C.3支D.无要求【答案】 C2、集料试验检测是公路工程试验检测工作中的一项常规工作，根据下列有关问题所列内容，做出正确判断。
(1)测定粗集料针片状颗粒含量时，采用针片状规准仪与采用游标卡尺法所测得的结果相比()。
A.偏小B.偏大C.相同D.没有一定的规律【答案】 A3、在进行无机结合料稳定材料抗压强度试验时，应根据试验材料的类型和一般的工程经验选择合适量程的测力计和试验机。
对被测试件施加的压力应在量程的()范围内。
A.20%~80%B.10%~90%C.5%~95%D.15%~85%【答案】 A4、级配碎石或砾石用于基层时,高速公路和一级公路颗粒的公称最大粒径不宜大于（）。
A.37.5mmB.53mmC.26.5mmD.4.75mm【答案】 C5、混凝土含气量试验对含气量0%点的标定,是按要求调整压力表为0.1MPa,按下阀门杆（）次使气室的压力气体进入钵体内,读压力表读数,印相当于含气量0%。
A.1B.2C.1-3D.1-2【答案】 D6、进行摆式仪测试摆值温度修正时，其修正公式为BPN20=BPNT+?BPN，式中，?BPN是指温度修正值，BPNT是指（）。
A.温度修正值B.换算成标准温度为20℃的摆值C.路面温度T时测得的摆值D.换算成标准温度为25℃的摆值【答案】 C7、结合有关数理统计方法评定项目及规定内容,回答下列有关问题。
（5）水泥基浆体任意一组的强度不低于设计强度等级的（）。
A.80%B.85%C.90%D.95%【答案】 B8、某新建高速公路交工验收，沥青混凝土路面采用横向力系数测试车检测，己知该路面的抗滑设计标准SFC=49，测值:45、55、53、42、49、50、61、56、50、52。
规准仪测针片状
碎石中的针片状颗粒含量1.试验目的：测定碎石和卵石中粒径≤37.5mm的针状和片状颗粒的总含量，评定石料质量。
2.试验依据：GB/T14685-2001《建筑用卵石、碎石》。
3.仪器设备：a.针状规准仪与片状规准仪；b.台秤：称量10kg,感冒1g；c.方孔筛：孔径为4.75mm,9.50mm,16.0m0m,19.0mm,26.5mm,31.5mm及37.5mm的筛各一个。
4．试验步骤：4.1按规定取样，并将试样缩分至略大于表1规定的数量，烘干或风干后备用。
最大粒径mm 9.516.019.0 26.531.537.5 63.5 75.0最少试样质量kg0.3 1.0 2.0 3.0 5.0 10.010.010.0表1 针、片状颗粒含量试验所需试样数量4.2称取按表1规定数量的试样一份，精确到1g。
然后按表2规定的粒级按规定进行筛分。
表2 针、片状颗粒含量试验的粒级划分及其相应的规准仪孔宽或间距 mm石子粒级 4.75-9.50 9.50-16.0 16.0-19.0 19.0-26.5 26.5-31.5 31.5-37.5片状规准仪相对应孔宽 2.8 5.1 7.0 9.1 11.6 13.8针状规准仪相对应间距 17.1 30.6 42.0 54.6 69.6 82.84.3按表2规定的粒级分别用规准仪逐粒检验，凡颗粒长度大于针状规准仪上相应距者，为针状颗粒；颗粒厚度小于片状规准仪上相应孔宽者，为片状颗粒。
称出其总质量，精确至1g。
4.4石子粒径大于37.5mm的碎石或卵石可用卡尺检验针片状颗粒，卡尺卡口的设定宽度应符合表3的规定。
表3大于37.5mm颗粒针、片状颗粒含量试验的粒级划分及其相应的卡尺设定宽度 mm石子粒级 37.5-53.0 53.0-63.0 63.0-75.0 75.0-90.0检验片状颗粒的卡尺设定宽度 18.1 23.2 27.6 33.0检验针状颗粒的卡尺设定长度 108.6 139.2 165.6 198.05.结果计算：针片状颗粒含量按下式计算：精确至1%：Qc= G2 G1 ×100式中：Qc—针、片状颗粒含量，%；G1—试样的质量，g；G2—试样中所含针片状颗粒的总质量，g。
2023年-2024年试验检测师之道路工程真题练习试卷A卷附答案
2023年-2024年试验检测师之道路工程真题练习试卷A卷附答案单选题（共45题）1、采用标准维卡仪进行水泥标准稠度用水量试验,维卡仪滑动部分的总质量为（）。
A.200g±2gB.200g±1gC.300g±2gD.300g±1g【答案】 D2、在填石路基实测项目中,压实用密度仪法测定时,每（）。
A.100m每压实层测1处B.200m每压实层测1处C.400m每压实层测1处D.无此项目【答案】 B3、某C30混凝土的初步配合比为1:1.58:3.27:0.50,混凝土的计算密度为2450kg/m3,混凝土的单位用量为水泥:水:砂:碎石=（）。
A.385.5:192.9:609.9:1262.2B.386:193:610:1262C.385:192:609:1262D.385.5:193.0:610.0:1262.2【答案】 B4、可以采用比重法测定含水率的土是(）A.黏质土B.砂类土C.粉质土D.细粒土【答案】 B5、试验室进行沥青混合料目标配合比设计，取0~5mm细集料进行水洗法筛分试验，水洗过程中可选择以下()的试验筛组成套筛。
A.上部0.075mm，底部1.18mmB.上部1.18mm，底部0.075mmC.上部0.075mm，底部2.36mmD.上部4.75mm，底部0.075mm【答案】 B6、水泥混凝土用粗集料针片状颗粒含量试验的规准仪法适用于测定水泥混凝土使用的（）粗集料的针状及片状颗粒含量,以百分率计。
A.2.36mm以上B.9.5mm以上C.16mm以上D.4.75mm以上【答案】 D7、某工地实验室采用液塑限联合测定法测定土的液限和整限时，试验员操作步骤分解如下，正确顺序为（）。
①对代表性出样压碎并过筛②加不同数量的蒸馏水，使土样的含水率分别控制在液限，略大于塑限和二者中间状态③取200g 土样，分开放入三个盛土皿中④将土样充分搅拌均匀，分层装入盛土杯中，并刮成与杯边齐平⑥锥头上涂少许凡士林：转动升降旋钮，待锥尖刚好与土样表面接触，扭动锥下降旋钮，测定5s的锥入深度⑥测定土杯中土的含水率⑦对其他两个含水率土样进行测试A.①③②⑤⑧④⑦B.①②③④⑤⑧⑦C.①③②④⑤⑥⑦D.①③②④⑧⑤⑦【答案】 C8、进行粗集料坚固性试验时，所称取的不同粒级的试样分别装入三脚网并浸入盛有硫酸纳熔液的容器中溶液体积应不小于试验总体积的（）倍。
水泥混凝土中粗集料针片状颗粒含量测试方法分析
水泥混凝土中粗集料针片状颗粒含量测试方法分析当前，在对水泥混凝土用粗集料针片状颗粒的含量进行测试时，通常采用的方法为规准仪法，然而在测试方法和处理结果方面存在着一定的缺陷，文章提出了一种新的测试方法，即游标卡尺法。
通过对游标卡尺法的优化策略进行分析和探讨，希望为相关人士提供参考和借鉴。
标签：水泥混凝土；粗集料；针片状颗粒；含量混凝土拌合物的性能与粗集料的形状和大小有很大关系，通常来讲，粗集料颗粒应选择为正立方体，同时还要注意针片状颗粒的数量，不宜过多，否则会对混凝土拌合物硬化后的硬度造成影响。
然而，粗集料的颗粒形状极不规则，因此采用规准仪法试验存在一定的缺陷，对于颗粒的形状不能全面的反映。
此外，传统的计算方法没有将针片状颗粒的大小对混凝土性能造成的影响加以考虑，而是通过将挑选出来的针片状颗粒全部相加来计算其含量，缺乏合理性。
1 测试方法的优化1.1 采用游标卡尺法测试更科学混凝土粗集料颗粒的形状很不规则，在进行片状颗粒的测试时，采用的仪器是片状规准仪，如果在颗粒厚度的方向某一个截面超过规定的间距，就会导致颗粒无法通过，因此不能定义为片状颗粒。
同样，在进行针状颗粒的测试时，采用的仪器为针状规准仪，测试时没有考虑到颗粒厚度方向的尺寸，将长度无法通过相应柱距的颗粒全部定义为针状颗粒。
通过该方法无法对颗粒的形状进行全面而真实的反映。
对此，文章提出了优化措施，即将颗粒厚度和长度方向的比例加以综合考虑，并以此作为测试的指标。
1.2 游标卡尺法测试方法探讨用游标卡尺法测量粗集料颗粒的长度（L）与厚度（t）两个方向的数值，以L/t的比值来反映颗粒的形状，比较科学。
本研究采用3：1和5：1两种不同标准，选用C25，C40，C50等3个强度的混凝土进行了以下相关试验。
1.2.1 试验材料（1）水泥：P.C32.5，P.O42.5（R）（2）细集料：风干河砂，细度模数2.6，含泥量为1.0%（3）粗集料：4.75mm-31.5mm连续级配碎石，所用的针片状颗粒采用人工方法挑出（4）水：自来水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗集料针片状颗粒含量试验（规准仪法）（T 0311-2005）
2.5.1 目的与适用范围
1、本方法适用于测定水泥混凝土使用的4.75mm以上的粗集料的针状及片状颗粒含量，以百分率计。
2、本方法测定的针状及片状颗粒含量，是指利用专用的规准仪测定的粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于一定比例的颗粒。
3、本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
2.5.2 仪具与材料
2.5. 2.1 水泥混凝土集料片状规准仪和针状规准仪，尺寸应符合表 2.5.
2.1的要求。
表2.5.2.1 粒级划分及其相应的规准仪孔宽或间距
2.5.2.2 天平或台秤：感量不大于称量值的0.1%。
2.5.2.3 标准筛：孔径分别4.75mm、9.5mm、16mm、19mm、25mm、26.5mm、31.5mm、37.5mm，试验时根据需要选用。
2.5.3 试验准备
将来样在室内风干至表面干燥，并用四分法缩分至满足表2规定的质量，称量（m
）然后筛分成表2.5.3所规定的粒级备用。
表2.5.3 针、片状试验所需的试样最小质量
2.5.4 试验步骤
2.5.4.1 目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表2.5.3所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2.5.4.2 将通过针状规准仪夯相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
2.5.4.3 称量由各粒级挑出的针状和片状颗粒的质量，其总质量为（m
1
）。
2.5.5 计算
碎石或砾石中针、片状颗粒含量按下式计算，准确至0.1%。
1 0100
e m
Q
m
=⨯
式中：
e
Q──试样的针、片状颗粒含量，%；
1
m──试样中所含针、片状颗粒的总质量，g；
m──试样总质量，g。
注：如果需要可以分别计算针状颗粒和片状颗粒的含量百分数。
