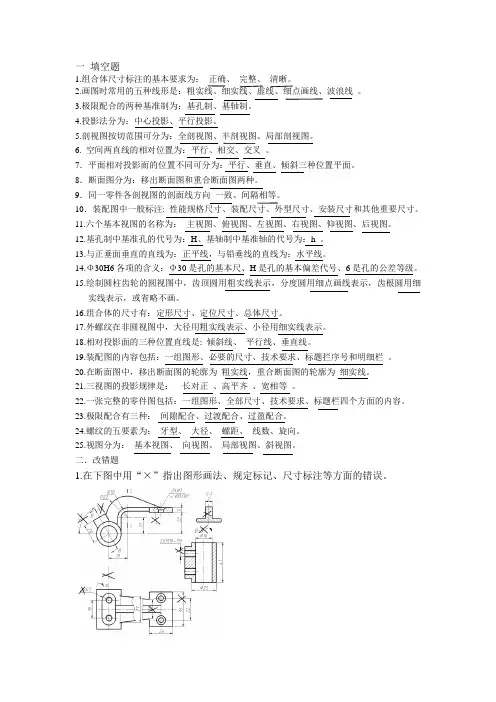

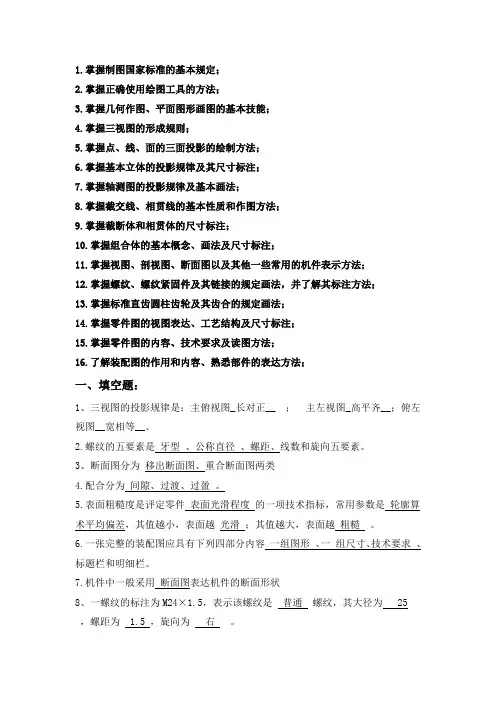

《机械制图》复习题答案

《机械制图》复习题答案
一、选择题
1、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（ b ）

( a ) ( b ) ( c ) ( d )
2、

如左图所示，其锥度比应为（ b ）。
( a ) 1：4 ； ( b ) 1：6 ； ( c ) 1：10 ； ( d ) 1：14

3、下列表面粗糙度符号标注正确的是：（ a ）

(a)(b)(c)(d)
4、下列尺寸标注正确的是（ b ）
(a)； (b)； (c)； (d)
5、下列螺纹画法正确的是（ b ）。
( a ) ( b ) ( c ) ( d )
6、已知主视图和俯视图，选择正确的左视图。（ d ）

⑴⑵⑶⑷

7. 已知立体的主视图和俯视图，则正确的左视图是( d )。
( a ) ( b ) ( c ) ( d )
8、下列三组剖视图，画得正确的是（ c ）。
9、下面四组重合的断面图中，正确的是（ b ）。
10、下面四组移出断面图中正确的是（ c ）。
(a) (b) (c) (d)
11、已知立体的主视图和俯视图，则正确的左视图是( b )。

12、已知立体的主视图和俯视图，则正确的左视图是( d )。
13、如下图所示，其锥度比应为（ d ）。
14、对于下列四组剖视图，判断正确的是（ 4 ）
15、已知立体的主视图和俯视图，则正确的左视图是( b )。
16、图中表面粗糙度符号标注正确的有（ a ）处。
(a)2； (b)3； (c)4； (d)5。
17、已知主视图和俯视图，选择正确的左视图。（ c ）
二、作△EFG与 MNPQ的交线，并表明可见性。
三、求一般位置平面与投影面垂直面的交线，并判断可见性。

( a ) ( b ) ( c ) ( d )

npqmefge
n’m
p’q
g

Z

O
f
四、求两平面的交线MN，并判断可见性。

五
、求圆柱被截切后的W面投影（虚线也要画出）。
六、根据所给的两视图补画第三视图，不可见的线画虚线。
七、根据所给的两视图补画第三视图，不可见的线画虚线。
八、标注尺寸（尺寸由图直接量取，并取整数）。
九、标注尺寸（尺寸由图直接量取，并取整数）。

十、标注尺寸（尺寸由图直接量取，并取整数）。
十一、在主视图的位置作A-A剖视图，并标注剖切符号。
A-A
十二、求作俯视图，虚线也要画出。
十三、在指定位置将机件的主视图画成半剖视图。
十四、根据给出的两个视图，补画全剖的第三个视图。

十五、读零件图(见下一页)，并回答问题。
1．该零件采用了哪些视图哪些剖视图或剖面图
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左
视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2．指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向
的对称线。
3．图中G1/2"表示：
（非螺纹密封的）管 螺纹，1/2"表示 公称直径（尺寸代号） ，是 内 螺

纹（内、外）。
4．Φ36H8表示：
Φ36是 基本尺寸（公称直径） ，H8是 公差带代号 ，其中，H是 基本

偏差代号 ，8是 公差等级 。

5．说明符号6.3、6.3的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为

μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
十六、读零件图(见下一页)，并回答问题。
1．该零件属于 箱体 类零件，主视图采用了 局部剖 ；左视图采用了 全剖 ；
另外一个视图是 B向 视图。
2．指出该零件在长度方向的主要尺寸基准是 左右对称面 ；在高度方向的主要尺
寸基准是 底面 。
3．图中G3/8"表示： 管 螺纹，3/8"表示 管螺纹的规格代号（尺寸代号） 。
4．解释图中6×M6-7H的含义： 6个公称直径为6的普通粗牙螺纹，右旋，顶径和
中径的公差带代号都为7H 。

5．说明符号6.3、6.3的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra
的值为μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面
粗糙度 。
十七、读零件图(见下一页)，并回答问题。
1．该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2．该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸
基准是 前后对称面 。
3．图中30±表示：30是 基本 尺寸，其最大极限尺寸是 ，该尺寸合格的条件是
≥实际尺寸≥ 。
4．解释图中2-M6-7H的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和
中径的公差带代号都为7H 。

5．说明符号6.3的含义。 表示用去除材料的方法获得的表面粗糙度，Ra的值为μ
m 。
十八、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。当手把13向上旋动时，
齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则
通路截止。阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1、装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共
有15种个零件组成。

2、装配图中配合尺寸Φ2467fH属于 基孔 制的 间隙 配合。
3、装配图中只标注了必要的尺寸（安装、性能、配合、总体尺寸等），请说明以
下几种尺寸分别属于哪一类

250 总体尺寸 ；Φ13和Φ85 安装尺寸；Φ2467fH 配合尺寸 ；Φ28 性能尺寸；
4、选择合理的视图，要求按原图大小拆画零件图：齿轮轴2/手把13（不需要标
注尺寸，也不必画图框和标题栏）。
十九、读懂装配图，并解答下列问题。
1． 共10处错误

2. 选择合理的视图，要求按原图大小拆画压盖（序号为4）/齿轮（序号10）的零件图。
二十、读懂装配图（见下页），并解答下列问题。
1．该装配图用 3 个试图进行了表达，其中主视图采用了 局部剖 ；左视图采
用了 全剖 。
2.装配图的主要内容有：一组视图、必要的尺寸、技术要求、标题栏、序号及明细
表 。
3．图中32H9/s8属于 基孔制 过盈 配合。
4．图中尺寸100是 安装 尺寸，尺寸134是 总体 尺寸。
5．按原图大小，拆画零件4油杯盖的零件图（不标注尺寸，不画图框和标题栏）。
