七.TS16949五大核心工具简介及相互关系
TS16949五大核心工具分解
IATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
本期就五大工具向公司各位同仁作简要介绍。
1、APQP（先期产品质量策划）
APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：
第一阶段：计划和确定项目（项目阶段）；
第二阶段：产品设计开发验证（设计及样车试制）；
第三阶段：过程设计开发验证（试生产阶段）；
第四阶段：产品和过程的确认（量产阶段）；
第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、FEMA（失效模式及后果分析）
FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。
FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）
MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）
PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。
需要进行PPAP的包括新产品、样件纠正、设计变更、规范变更及材料变更等情况；提供的文件可以包括以下方面：样件、设计记录、过程流程图、控制计划、FEMA、尺寸结果、材料/性能试验、质量指数、保证书PSW、外观批准报告AAR等19项目，只有PPAP认可后才可向客户批量供货。
PPAP中提交文件分为五个等级，汽车车行业中等级3为默认提交等级，提交的文件包括保证书、产品样品及完整的支持数据等。
5、PPAP（生产件批准程序）
SPC 体现了预防和减少变差的思想，是指应用统计分析技术对生产过程进行实时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，对生产过程的异常趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制质量的目的。
SPC使用的工具是控制图，控制图是通过对生产过程中主要特性值进行测定、按时间序列描点、评估监测特性在控制图中的位置及趋势，从而判定过程是否异常的质量工具。
五大质量工具是TS16949的核心，是经过证明适用于汽车行业的质量工具，对于提高汽车行业的质量管理水平和竞争力，将起到重要作用。
TS16949五大工具的关系
这个话题如果没有实践的人一定是弄不清楚的,就算是有实践的人也未必能弄清楚,因为他们的相互交错.福特用了一百年的时间画出的经典
的APQP网络图,可见其用心之最.在这里我对五大工具做简单的描述希望能给大家一个基本的概念.
APQP是在向整车厂提供新产品品的时候,做为零部件公司必须要做的一项工作,意在在产品未进行生产之前把所有的问题解决掉,所以它是
个复杂的过程,也是需要几个来回反复才会成为最后策划的结果.FMEA则是在APQP的二三阶段时进行的失效模式分析,包括产品和过程,这里最重要的一点是这个时候产品并未生产出来,而是一种潜在的可能性分析,很多企业总是不习惯这一点,总是把它当成已经在生产的产品去分析.SPS,MSA
都是在对过程策划的过程中形成的东西,也就是说什么样的过程需要用SPC来控制,一般来说具有特殊特性的过程应该用SPC,当然也不是绝对.这里需要说明的是控制计划,是APQP策划的结果,在这个结果中必然要用到测量工具,而这些测量工具是否能满足对过程测量的需要,需要用MSA来进行分析,简单地说控制计划中所涉及的测量器具都应该做MSA,然后在最初的控制计划中,也就是试生产的控制计划中,策划的测量工具或所选用的SPC 未必能有好的效果,因些可能会进行调整和改进,最后形成正式生产的控制计划.而正式生产控制计划中的SPC和MSA应该是能满足批量生产的需要. 简单地说：
APQP是质量计划，但其实也是项目开发的计划。
既然是计划，它的时间起点是项目正式启动的那一时间点到PPAP结束，正常量产后进行总结，认为没有其他问题，可以关闭开发项目的那一时间点为止。
执行人是整个APQP小组。
PPAP是生产件批准程序，只是整个APQP 计划中的一个环节，通常居于APQP计划的后半阶段，一般来讲是APQP计划的核心。
若PPAP没有获得客户的批准，那么APQP的计划基本要泡汤。
因此我们谈论起APQP，总是把它们说在一起：APQP/PPAP。
由此可见PPAP的重要性。
主要执行人是（开发、生产、质量）工程师。
FMEA/SPC/MSA都是质量管理的工具。
诚如有朋友指出的，FMEA有DFMEA， PFMEA，这些工作的导入事件多为APQP的初期或中、早期。
它们主要正对的产品的设计、生产工艺或过程而言的。
属于预防性的计划。
MSA很简单，就是校对量、检具。
不要把任何一切都看得很复杂。
SPC也很简单，就是管制住某几个重要参数，监督它们生产的稳定性。
若发现有较大的波动，则立即采取措施，纠正工艺或生产流程。
MSA与SPC一样，都在PPAP阶段实施比较妥当（太早有很多影响因素导致MSA无效等）。
实施者多为质量工程师。
SPC往往会根据客户的不同要求，在以后正式量产的长期过程中都需要实施下去。
IATF16949五大核心工具简介及相互关系
IATF16949五大核心工具简介IATF（国际汽车行动组织）为了推动IATF16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
本期就五大工具向公司各位同仁作简要介绍。
1、APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：第一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。
FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。
TS16949五大工具是指
TS16949五大工具是指什么？TS16949标准是ISO/TS 16949质量管理体系标准的简称，它是为汽车行业制定的一种质量管理体系标准。
TS16949标准中包含了五大工具，这些工具能够帮助企业更好地管理质量，并在不断追求可持续发展的过程中不断提高质量水平。
本文将详细介绍TS16949五大工具的定义、应用场景以及用途。
工具一：流程流程图流程图是TS16949标准中最重要的工具之一。
流程图能够描述企业内部各部门的工作流程，从而帮助企业发现并解决工作流程中存在的问题。
流程图的使用过程中，需要对每个部门的流程进行逐一分析，在分析的过程中，还需要对每个部门的工作流程进行优化，从而达到更高的工作效率。
工具二：核查表核查表是TS16949标准中另一个重要的工具。
核查表能够帮助企业在制定工作计划或者生产计划时，对工作生产状态进行及时监测和评估。
在生产过程中，若出现问题，核查表能够自动终止生产任务并标识问题所在。
工具三：测量设备和标准测量设备和标准是TS16949标准中的必备工具之一，它能够帮助企业对货物、设备和工具进行质量管理。
测量设备和标准能够通过检测商业设备、工具供应商以及性质和用途等方面，从而确保产品质量的稳定性和可靠性。
工具四：统计过程控制统计过程控制是TS16949标准中的常用工具之一。
统计过程控制可以用于减少生产过程中的差异和提高生产过程的可控性。
在统计过程控制的使用过程中，需要对生产和检测过程进行决策分析，以确定生产或者检测过程中出现偏差的原因，从而及时改进过程。
工具五：品质控制工具品质控制工具是TS16949标准中最常用的工具之一，这些工具可以用于解决质量问题、监控程序和防止问题再次发生。
品质控制工具包括柏拉图图、帕累托图、控制图、直方图和散点图等。
通过品质控制工具，企业能够识别产品中可能存在的缺陷，并采取相应的措施来维护产品质量。
总结以上，我们介绍了TS16949标准中的五大工具，这些工具帮助企业控制和管理生产质量、提高效率、减少浪费和成本，并进一步实现可持续发展。

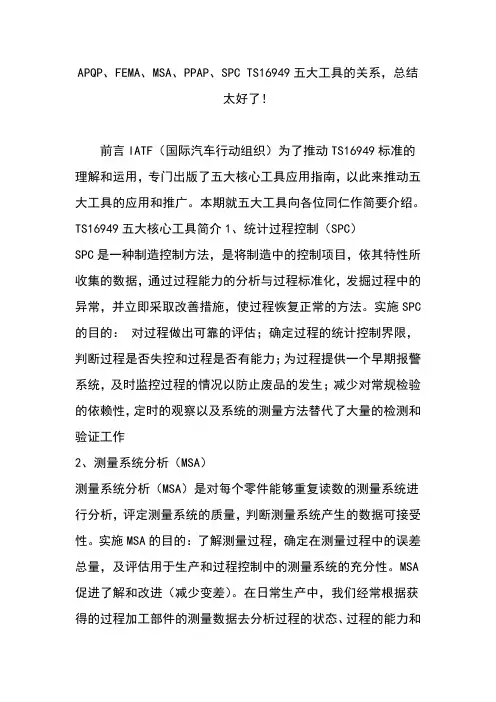

apqpfemamsappapspcts16949五大工具的关系总结太好了!
APQP、FEMA、MSA、PPAP、SPC TS16949五大工具的关系，总结太好了！前言IATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
本期就五大工具向各位同仁作简要介绍。
TS16949五大核心工具简介1、统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。
实施SPC 的目的：对过程做出可靠的评估；确定过程的统计控制界限，判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作2、测量系统分析（MSA）测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。
实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。
MSA 促进了解和改进（减少变差）。
在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。
MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。
3、失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。
TS16949五大工具最新经典讲解16494
环境Mother-natured
机械Machine
方法Methods
物料Material
产品质量先期策划和控制计划Advanced Product Quality Planning and Control Plan
第二章 APQP
一、质量管理的三个阶段的特点质量的检验阶段,消极阻拦缺陷质量的控制阶段,积极控制缺陷质量的策划阶段,根本消除缺陷
6、PPAP提交状态
完全批准――是指该零件或材料满足顾客所有的规范和要求。临时批准――是在有限的时间或零件数量的前提下，允许运送生产需要的材料。只有当供方在下列情况下，可给予临时批准： －已明确了影响批准的不合格品根本原因，且 －已准备了一份顾客同意的临时批准计划。若获得“完全批准”，需要再次提交。 一份临时批准文件所包括的材料，若没能按截止日期或规定的发运量满足已由顾客同意的措施计划，则会被拒收。如果没有同意延长临时批准，则不允许再发运。拒收――是指从批量产品中提交出的样品和配备文件不符合顾客的要求。因此，在按批量发运之前，必须提交和批准已更改的产品和文件
什么是 FMEA？用于评价潜在失效模式及其原因的先进品质计划工具 根据其危险度及对策性决定有优先顺序的潜在失效,用于 调查及减少其发生的可能性 提供一种正式的方法来记录此分析以备 以后分析及持续过程改善用 作为其本身,FMEA不是问题的解决者, 它只是与其他解决问题的方法综合使用. “FMEA可以显示问题发生的机会,但不能解决问题”
5、PPAP提交等级
等级1――只向顾客提交保证书（对指定的外观项 目，还应提交一份外观批准报告）；等级2――向顾客提交保证书和产品样品及有限的 支持数据；等级3――向顾客提交保证书和产品样品及完整的 支持数据；等级4――提交保证书和顾客规定的其他要求；等级5――在供方制造厂备有保证书、产品样品和 完整的支持性数据以供评审。 如果顾客没有其它的规定，则供方必须使用等级3作为默认等级进行全部提交。
TS16949五大工具介绍
7. 负责挑选、培养员工，帮助其发挥优势，确保业绩评估（CID）和接替计划的有效实施。
8. 承担公司相关BOS文件以及TS16949/OHSAS18000/ISO14000标准要求的管理责任，确保BOS文件的有效运行，并不断在部门内完善BOS文件中的相关程序及其应用。
一、PPAP介绍
●PPAP的沿革
●PPAP的作用和意义
二、PPAP过程要求详解
●PPAP要求资料的详细阐述
三、PPAP生产件核准程序
●需要执行PPAP的时机
●PPAP必须要做的时机
●PPAP必须通知客户的时机
●不必通知客户但必须自我检查调整的时机
●PPAP计算机软件的使用
●Ppk、Cpk计算说明
●MSA（GR&R）软件使用
一、SPC 介绍
●过程控制的模式
●过程控制的基础知识
二、 统计的基础知识
●数据的基础知识
三、变量型控制图详解
●平均极差控制图的应用步骤
●平均极差控制图的画法
●平均极差控制图的解释
●计算过程能力
●过程能力的改进
●其他变量型控制图（平均方差图，中值极差图，移动极差图）
四、属性型控制图详解
●P型控制图的应用步骤
●FMEA分析注意事项
●CONTROLPLAN注意事项
●PPAP提交
四、如何有效的运用PPAP以加强供方管理
第四：SPC统计过程控制分析
生产过程的质量控制是保证产品质量的重要环节，稳定的生产过程会带来质量上的飞跃。统计过程控制图用于记录与质量有关的工序参数或不同时间的产品参数。使用工序能力指数来表明工序可在多大程序上进行无差错生产。
TS16949五大工具--非常详细哦
1.计划和确定 项目
1.设计目标 2.可靠性和 质量目标 3.初始材料清单 4.初始过程流程图 5.特殊产品和过程 特性的初始清单 6.产品保证计划 7.管理者支持
TS16949五大工具--非常详细哦
APQP各阶段（过程）输入输出
• 产品设计和开发阶段：
1.设计目标 2.可靠性和 质量目标 3.初始材料清单 4.初始过程流程图 5.特殊产品和过程 特性的初始清单 6.产品保证计划 7.管理者支持
控制计划
控制计划是控制零件和过程系统的书面描述， 单独的控制计划包括三个独立的阶段： ❖ 样件： 在样件制造过程中，对尺寸测量和材
料与性能试验的描述。 ❖ 试生产：在样件试制之后，全面生产之前所进
行的尺寸测量和材料与性能试验的描述。 ❖ 生产： 在大批量生产中，将提供产品/ 过程特
性，过程控制、试验和测量系统的综合文件。
•
Process
•
生产件批准程序
TS16949五大工具--非常详细哦
工具一:APQP
★产品质量策划循环：
措施 持续改进
5.反馈评定 和纠正措施
计划 技术和概念开发
4.产品和 1.计划和确定任务 过程确认
2.产品设计和开发
研究 产品和过程确认
3.过程设计和开发
TS16949五大工具--非常详细哦
实施 产品/过程开发
策划 生产
计划 确定项目
产品设计 过程设计
产品和
和开发T验S1证6949和五大开工发具验--证非常详细过哦程确认
反馈、评定 和纠正措施
APQP各阶段（过程）输入输出
• 计划和项目确定阶段：
1.顾客需求： .市场调研 .保修记录和质 量信息 .小组经验 2 .业务计划/营销 策略 3.产品/过程指标 4.产品/过程设想 5.产品可靠性研究 6.顾客要求
TS16949五大核心工具简介及相互关系讲课稿
TS16949五大核心工具简介Bering按键系列.pptIATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
1：APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：第一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。
FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。
TS16949五大工具经典讲解：APQPFMEAPPAPSPCMSA
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
C1
C2
C3
C4
C5
C6
SOP
市场调研 竞标/询价 订单/协议 设计开发 生产确认 量产
S1 培训
●
●
●
●
●
●
S2
公用 设施
●
●
●
S3
生产 设备
●
●
●
S4
模具/ 夹具
●
●
●
S5
工作 环境
●
●
●
●
●
●
S6 采购
●
●
●
S7
供方 管理
●
●
●
S8
内外 部沟
●
●
●
●
●
●
S9
标识 可追
ISO/TS16949五大工具培训：APQP，FMEA，PPAP，SPC，MSA 5个常用工具 /thread-583-1-1.html
前言3 五大工具之间的核心关系
一、APQP 是产品、过程、系统的策划与执行 二、PPAP 是客户对供应商信用偏差的要求； 三、S P C 是对过程偏差的控制 四、M S A 是对测量系统偏差的控制 五、FMEA 对产品、过程、体系误差的纠正预防
原材料 检验
原材料 储存
产生 工令
制造 生产
检验 测试
顾
客
出货
满
意
询价
市场 调查
业务 行销
投标
生产管理
设备设施
开发工程 DFMEA
管制计划
TS16949五大核心工具概述
3.过程设计 和开发
APQP各阶段（过程）输入输出
产品和过程确认：
1.包装标准 2.产品/过程质量 体系评审 3.过程流程图 4.场地平面图 5.特性矩阵图 6.PFMEA 7.试生产控制计划 8.过程指导书 9.MSA计划 10.PPK研究计划 11.包装规范 12.管理者支持 1.试生产 2.MSA 3.PPK研究 4.PPAP 5.生产确认试验 6.包装评价 7.生产控制计划 8.质量策划认定和 管理者支持
R P N
建議措施
責任與 目標 完成日期
措施結果
频 採行措施 重 度 測 P 度 度 N 嚴 探 R
后果為何?
有多不好?
功能, 特徵 或要求為何?
原因為何?
其發生 頻率為何?
改善風險程度 能夠做什麼? -- 設計變更 -- 製程變更 -- 特別管制 -- 標準, 程序書 或指引變更 -- 導入防呆措施 -- 加強設備保養 -- 加強參數控制 -- 加強工作技能
★ 引导资源，使顾客满意； ★ 促进对所需更改的早期识别；
★ 避免晚期更改；
★ 以最低的成本及时提供优质产品。
工具一:APQP
五要素
任务与目标 时间进度
What
成本
When
计划VS实际
How much
预算VS实际
责任人
Who
APQP
项目管理方法
管理要 素
How
工具一:APQP
APQP的过程控制方法
TS16949五大工具经典讲解：APQP,FMEA,PPAP,SPC,MSA
是对过程偏差的控制
四、M S A 是对测量系统偏差的控制 五、FMEA 对产品、过程、体系误差的纠正预防
五大工具理解的金钥匙
第一章 过程方法应用
ISO 9000：2000条款0.2过程方法描 述到：任何使用资源将输入转化为输 出的活动或一组活动可视为一个过程。
输入 活动 输出
管理
1、过程定义
什么是 FMEA？
用于评价潜在失效模式及其原因的先进品质计划工具
• 根据其危险度及对策性决定有优先顺序的潜在失效,用于 调查及减少其发生的可能性 • 提供一种正式的方法来记录此分析以备 以后分析及持续过程改善用 • 作为其本身,FMEA不是问题的解决者, 它只是与其他解决问题的方法综合使用.
“FMEA可以显示问题发生的机会,但不能解决问题”
顾客导向过程
Customer Oriented Processes (COPs)
管理导向过程
Management Oriented Processes (MOPs)
支持过程
Support Processes (SPs)
顾客导向过程，支援过程，管理过程间相互关系 质量管理体系的持续改进
顾客 要求
将每一重要过程 填入FMEA 制定每一过程的
确认顾客要求
提出重要过程 的评价意见 使用正确的RPN并根据其 他的适当信息来决定关键 特性 为关键特性制定管理计划
FMEA
为Control Plan的 制订提供恰当的信息 根据关键特性 制定Control Plan
With Who 跟谁做
Input 输入
Process 过程
（COP、MOP、SP）
Output 输出
How 如何做
