酸洗工艺流程

酸洗工艺流程
(一)利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。

氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。

酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。

最常用的是硫酸和盐酸。

酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。

一般多用浸渍酸洗法，大批量生产中可采用喷射法。

钢铁零件一般在10％～20％(体积)硫酸溶液中酸洗，温度为4 0℃。

当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。

常温下，用20％～80％(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。

由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。

清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。

(二)为了消除硅藻土载体表面吸附，减少色谱峰拖尾，载体在使用前需进行酸洗或碱洗处理。

酸洗是把载体用6mol/L盐酸浸煮2h或浓盐酸加热浸煮30min，过滤，用水洗至中性，烘干。

酸洗可除去表面上的铁、铝、钙、镁等杂质，但不能除去硅醇基。

酸洗载体适宜于分析酸性样品。

（三）酸洗常用的酸为：盐酸、硫酸、硝酸、磷酸、氢氟酸。

在酸洗时务必加入酸洗缓蚀剂，防止酸对金属的腐蚀。

钢丝酸洗后还要中和与润滑，因此它的工艺过程包括去锈、酸洗、水洗、涂层、干燥等5～8个流程。

由于各种钢丝的生产工艺不同，
其酸洗工艺也不同。

1.适用于线材、半成品拉制的酸洗方法
现以线材为例，叙述几种常用酸洗工艺。

至于经过热处理的半成品，一般不另行剥壳去锈即直接进入酸洗。

其它操作顺序则与线材相同。

(1)以剥壳、上石灰糊为主的酸洗工艺其工艺流程为。

线材—啼剥壳去锈—→酸洗—→水洗—→高压水冲洗—→上油脂石灰糊—→干燥
这种工艺过去应用很广，适用于普碳钢丝、结构钢丝、钢芯铝绞线钢丝、一般弹簧钢丝的毛坯和半成品的拉拔。

缺点是粉尘多，已有被其它酸洗工艺取代的趋势。

(2)以剥壳、锈化为主的酸洗工艺——其工艺流程为。

线材—→剥壳去锈—→酸洗—→水洗—→高压水冲洗—→锈化—→沾薄石灰水—→干燥
此种拉丝粉尘较少，是目前采用较多的一种。

它适用于普碳钢丝、结构钢丝、制绳钢丝、钢芯铝绞线钢丝、一般弹簧钢丝等的毛坯和半成品的拉拔。

有的单位还省去锈化工序，冲洗后直接沾灰。

(3)以剥壳、磷化为主的酸洗工艺．
其工艺流程为：
线材—→剥壳去锈—→酸洗—→水洗—→高压水冲洗—→磷化—→冲洗—→皂化—→干燥
有的单位将此种工艺用于一般弹簧钢丝的毛坯和半成的拉拔。

但
在热处理时，仅适用于电接触炉，而不适用于燃料热处理炉，因其会引起马弗砖炉孔的堵塞(电接触炉则无此病)。

此种工艺并不适用予毛坯的酸洗，对于粗规格的线材，由于拉拔后残留的磷化层较厚，还会引起挂铅，尤其不利于高级钢丝，并且成本较高。

(4)以正火、锈化为主的酸洗工艺其工艺流程为：
线材—→正火—→酸洗—→水洗—→高压水冲洗—→锈化—→沾薄石灰水—→干燥
这种工艺与上述不同，它不剥壳去锈而需经过正火，适用于较高强度弹簧钢丝的毛坯和其他钢丝半成品的拉拔。

2.适用予成品前钢丝的酸洗工艺
成品前钢丝，一般指最后一道热处理的钢丝．
(1)以石灰糊涂层为主的酸洗工艺其工艺流程为。

热处理钢丝—→酸洗—→水洗、高压水冲洗—→浸涂油脂石灰糊—→干燥
这种酸洗工艺仍广泛用于普碳钢丝和一般中碳钢丝成品的拉拔。

(2)以硫酸铜涂层为主的酸洗工艺其工艺流程为：
热处理钢丝—→酸洗—→水洗冲洗—→浸涂硫酸铜—→冲洗—→中和—→干燥
此种工艺适用予普碳钢丝、一般中碳钢丝和普通弹簧钢丝成品的拉拔，但不适用于表面镀锌的钢丝。

(3)以磷化涂层为主的酸洗工艺其工艺流程为：
热处理钢丝—→酸洗—→水洗、冲洗—→浸涂磷化层—→水洗、冲洗—→皂化—→干燥
这种酸洗工艺能得到良好的拉拔表面，适用于中碳以上钢丝和高强度弹簧钢丝等成品的拉拔。

磷化层的厚度根据拉拔道次而定。

碳钢和低合金钢的前处理
工艺流程
机械除油除锈→水洗→化学除油→水洗→酸洗→水洗→活化→→水洗→去离子水洗
主要步骤的工艺要求
机械除油除锈
一般的工件表面都有油污和锈蚀,大量油污可用干布擦净,锈蚀的部位用水砂纸打磨。

有的工件表面有锈皮、焊渣、旧漆层等，则需进行机械抛光、振光或喷砂处理。

化学除油
除油液配方
氢氧化钠20g/l
碳酸钠30g/l
磷酸钠30g/l
OP-10 1ml/l
工艺条件
温度：60-80℃时间3-5分钟
如果一次除油不彻底，应用水冲洗后再浸入除油液中，如此反复操作，直至油除净为止。

油除净的标准是基体表面达到完全润湿状态，能形成均匀水膜，无挂珠。

涂保护漆
如果要求零件局部镀覆，则需对不要求镀的部位涂保护漆。

涂保护漆时应小心仔细，需保护的部位的涂层应连续均匀，不保护的部位绝对不允许沾有保护漆。

保护漆通常采用聚胺脂清漆，涂漆后应放置24小时方可进行化学镀。

酸洗
酸洗液配方
1∶1 盐酸（体积比）
工艺条件
温度：室温时间：15-30秒
酸洗后要求工件表面无锈。

活化
活化液配方
10% 硫酸(体积比) ρ H2SO4 =1.84 g/cm 3
工艺条件
温度：室温时间：10-20 秒
一般要求当工件表面有大量细小均匀气泡溢出时停止活化。

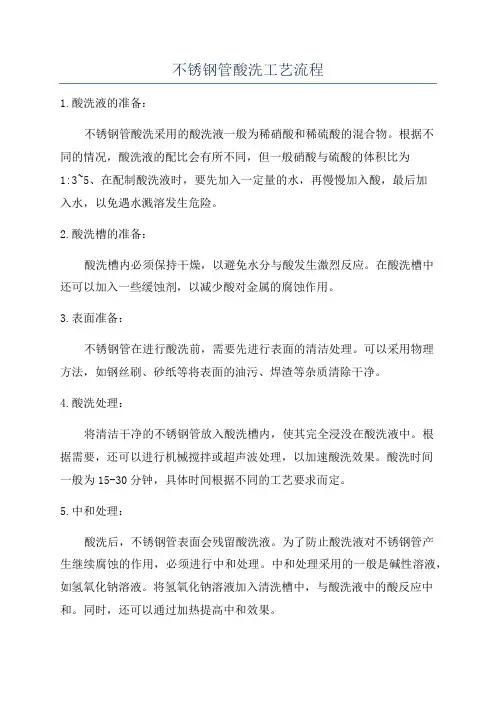

不锈钢酸洗
1、不锈钢在加工过程中会出现黑色、黄色的氧化皮，为了提高不锈钢的外观和耐蚀性，加工后的不锈钢必须进行酸洗钝化处理。

去除焊接、高温加工处理后产生的氧化皮，使之银亮有光，并使处理后的表面形成一层以铬为主要物质的氧化膜，不会再产生二次氧蚀，达到钝化目的，从而提高不锈钢制品的表面防腐质量，延长设备使用寿命。

2、不锈钢酸洗一般是采用酸洗钝化膏和酸洗钝化液进行处理，酸洗钝化膏是将酸洗和钝化同步进行，一步完成，改变了传统的酸洗和钝化工艺，操作简单、施工方便、成本低廉。

适合于大面积涂刷操作。

酸洗钝化液适合于小工件的浸泡操作。

3、不锈钢酸洗适合200系列、300系列、400系列不锈钢，
广泛用于化工、制药、造纸、食品、航空、核工业、建筑等不锈钢设备、压力容器、工程构件的表面处理。

4、不锈钢酸洗检测标准为：国际通用不锈钢蓝点检测液检测。

5、不锈钢酸洗注意的问题：酸洗时一定做好安全工作，带好眼镜和手套。

同时酸洗时间不要超过24个小。
