真空感应烧结炉

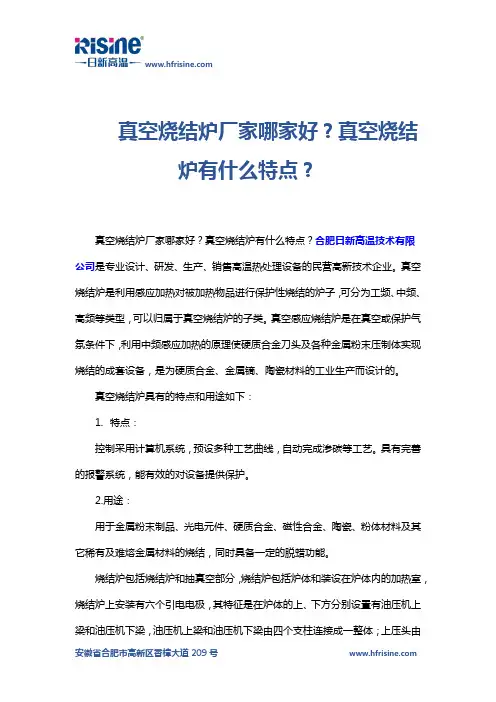

真空烧结炉厂家哪家好？真空烧结炉有什么特点？
真空烧结炉厂家哪家好？真空烧结炉有什么特点？真空烧结炉厂家哪家好？真空烧结炉有什么特点？合肥日新高温技术有限公司是专业设计、研发、生产、销售高温热处理设备的民营高新技术企业。
真空烧结炉是利用感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型，可以归属于真空烧结炉的子类。
真空感应烧结炉是在真空或保护气氛条件下，利用中频感应加热的原理使硬质合金刀头及各种金属粉末压制体实现烧结的成套设备，是为硬质合金、金属镝、陶瓷材料的工业生产而设计的。
真空烧结炉具有的特点和用途如下：1.特点：控制采用计算机系统，预设多种工艺曲线，自动完成渗碳等工艺。
具有完善的报警系统，能有效的对设备提供保护。
2.用途：用于金属粉末制品、光电元件、硬质合金、磁性合金、陶瓷、粉体材料及其它稀有及难熔金属材料的烧结，同时具备一定的脱蜡功能。
烧结炉包括烧结炉和抽真空部分，烧结炉包括炉体和装设在炉体内的加热室，烧结炉上安装有六个引电电极，其特征是在炉体的上、下方分别设置有油压机上梁和油压机下梁，油压机上梁和油压机下梁由四个支柱连接成一整体；上压头由上水冷压头和上石墨压头连接构成，下压头由下水冷压头和下石墨压头连接构成，上压头和下压头分别从炉体和加热室的上、下端面上的压头通孔、插入炉体内，其上石墨压头和下石墨压头分别插入加热室内，上压头和下压头可上、下移动烧结的介绍1.烧结粉末或压坯在低于主要组分熔点的温度下的热处理，目的在于通过颗粒间的冶金结合以提高其强度2.填料在预烧或烧结过程中为了起分隔和保护作用而将压坯埋入其中的一种材料3.预烧在低于最终烧结温度的温度下对压坯的加热处理4.加压烧结在烧结同时施加单轴向压力的烧结工艺5.松装烧结粉末未经压制直接进行的烧结6.液相烧结至少具有两种组分的粉末或压坯在形成一种液相的状态下烧结7.过烧烧结温度过高和（或）烧结时间过长致使产品最终性能恶化的烧结。
8.欠烧烧结温度过低和（或）烧结时间过短致使产品未达到所需性能的烧结。
真空烧结炉工作原理
真空烧结炉工作原理
真空烧结炉是一种用于烧结金属粉末的设备，其工作原理主要包括以下几个步骤：
1. 真空环境的建立：首先，将炉腔内的气体抽取出来，以确保在烧结过程中能够实现真空环境。
2. 加热系统的启动：接下来，启动加热系统，在炉腔内提供足够的热量，用于使金属粉末颗粒之间的原子扩散和结合。
3. 烧结过程的开始：一旦炉腔温度达到所需的烧结温度，将金属粉末放置在专用容器中，并将其置于加热区域。
在高温下，金属粉末颗粒会表面液相熔化，并发生颗粒之间的扩散和结合。
4. 真空环境维持：在整个烧结过程中，需要维持恒定的真空环境，以避免氧化反应的发生和杂质的混入。
5. 烧结结束和冷却：当烧结过程完成后，关掉加热系统，使炉腔温度逐渐降低，使烧结件冷却至室温。
总之，真空烧结炉通过在真空环境中使用加热系统，在高温下使金属粉末颗粒之间发生扩散和结合，从而实现金属烧结的过程。
该过程可用于制备高密度、高强度和高精度的金属制品。
碳化硅真空烧结炉原理
碳化硅真空烧结炉原理●用途:中频碳化硅烧结炉是一种间歇式感应加热炉，主要用于硬质合金、粉沫冶金行业生产各种粒度的碳化硅粉、碳化硅密封陶瓷烧结、无压碳化硅烧结、碳化钛粉、碳化钒粉等金属粉末及复合金属粉末。
●特点:1.碳化硅烧结炉是生产碳化硅材料的关键设备，经该设备反应烧结的碳化硅产品，具有优良的工艺性能。
产品力度均匀，反应完全、化合含量高、质量好；配有脱蜡系统，强化脱蜡效果，炉内气氛更稳定；延长了碳毡及发热材料的使用寿命。
采用阻性或感应加热，石墨管发热体寿命长，加热效果好，维护方便。
2.单室，卧式结构，前开门或前后双开门，操作简单便捷。
设备布置紧凑合理，占地面积小。
3.炉体高温段冷却采用自然冷却，低温段冷却可通过充正压惰性气体，加快冷却速度。
有炉体防爆阀，安全可靠。
4.工作气氛：氢气、氮气、惰性气体，温度测量：远红外线光学测温。
●设备自动化程度高：1.2500℃高温炉体，可满足各种粒度的碳化硅粉、碳化硅密封陶瓷烧结、无压碳化硅烧结、碳化钛、碳化钒、等金属粉末及复合金属粉末。
2.采用数显化可编程智能控温系统，全自动高精度完成测温控温过程，系统可按给定升温曲线升温，并可贮存不同的工艺加热曲线。
3.采用纯水冷却系统；数字式流量监控系统，采用高性能中频接触器对炉体进行自动转换；全面的PLC水、电、气自动控制和保护系统。
4.该系统对碳化质量有明显改善，与传统碳化炉相比，具有反应完全、粒度均匀、化合含碳量高、游离含碳量低等，而且产量高、劳动条件好、使用寿命长。
1.2500℃超高温炉体，可满足各种粒度的碳化硅粉、碳化硅密封陶瓷烧结、无压碳化硅烧结、碳化钛、碳化钒、等金属粉末及复合金属粉末。
2.采用数显化可编程智能控温系统，全自动高精度完成测温控温过程，系统可按给定升温曲线升温，并可贮存二十条共400段不同的工艺加热曲线。
3.采用纯水冷却系统；数字式流量监控系统，采用高性能中频接触器对炉体进行自动转换；全面的PLC水、电、气自动控制和保护系统。
真空烧结炉
烧结炉：该设备为特制专用设备，由上海顺岚热能设备有限公司生产，这是一家具有几十年从事搪瓷生产设备、喷涂设备、干燥一烧结窑炉及工艺技术，产品开发的专业公司．具有深厚的技术力量和丰富的经验，开发的产品有节能、环保、适用性广泛的特点。
炉子的具体结构和性能介绍如下：1、该烧结炉需要烧结的内胆采用湿法涂釉，一涂一烧工艺，烧结温度为840～880℃，干燥温度100～150℃，烧结时间约8～10min。
烧结炉（含干燥炉）装机功率850KW（±5%）；炉窑机械、风机能耗25KW左右；烘干线备用加热器功率60KW；2、该炉炉体采用型钢结构。
主要隔热材料采用1050级硅酸铝纤维，高温区厚度≥340mm；中温区厚度≥200mm；低温区采用100K矿棉毡隔热。
并特别设计空气保温层和铝箔隔热反射层。
炉体外表安装0.75mm彩色波纹钢板，美观耐用。
3、装置8台内循环式不锈钢风幕机（一米外测量风幕机噪音≤85分贝），阻断热流外溢，均匀炉温。
4、采用刚玉莫来石管的美式加热器。
发热体为0Cr25Al5。
耐高温、绝缘性好、寿命长、维修成本低。
该加热器在炉内排布均匀，测温点多（设20个点），使炉内温度均匀，炉内主要处温差达±5℃。
5、产品加热区加热时间保证在8～10分钟。
使瓷釉充分熔平，提高质量。
炉窑升温时间在90分钟左右。
产品出炉采用吹风冷却，改善操作条件。
6、输送机采用封闭轨240-50kg悬挂链，轨道弯曲部位采用上海优质Mn钢并热处理的悬挂链，使用可靠、灵活、寿命长。
烧结和干燥使用一条输送线，线上自动加油，张紧装置采用重锤结构。
生产中产品不用中间人工摆渡，自动化程度高。
7、采用310S高温耐热钢做炉顶吊钩，下吊工件，运行可靠。
8、控制系统：①每一组加热器都能进行控温。
该炉加热器分7-8组。
为了保证温度均匀，本设计采用上下可以同时分别控温。
②测温点总共达20点，其中在热交换带设2个测温点，干燥热风设2个测温点，全面掌握炉内温度工况。
真空烧结炉安全注意事项
真空烧结炉安全注意事项真空烧结炉是一种用于高温处理材料的设备，广泛应用于金属材料、陶瓷材料等领域。
在使用真空烧结炉时，我们需要注意一些安全事项，以确保操作人员和设备的安全。
本文将从操作前的准备工作、操作过程中的防护措施、设备维护等方面进行介绍。
一、操作前的准备工作1. 熟悉设备：在操作真空烧结炉之前，首先要熟悉设备的结构和工作原理，了解各个部件的功能和使用方法。
同时，要仔细阅读设备的操作手册，掌握操作步骤和安全注意事项。
2. 检查设备：在使用真空烧结炉之前，要对设备进行全面的检查，确保各个部件的正常工作。
特别要注意电源、真空系统、温度控制系统等关键部件的正常运行情况。
3. 准备防护装备：在操作真空烧结炉时，要穿戴适当的防护装备，如耐高温手套、防护眼镜、防护服等，以保护自己不受高温、高压等因素的伤害。
二、操作过程中的防护措施1. 避免直接接触热表面：真空烧结炉在工作过程中会产生高温，操作人员应避免直接接触炉体和炉内的热表面，以免烫伤。
2. 注意防护：在操作真空烧结炉时，要随时保持警惕，注意防护措施。
避免高温、高压等因素对身体造成伤害。
同时，要定期检查防护装备的完好度，确保其正常使用。
3. 控制温度和压力：在操作真空烧结炉时，要根据工艺要求，合理控制温度和压力。
避免温度过高或压力过大造成设备故障或危险情况的发生。
4. 避免炉内爆炸：真空烧结炉在工作过程中，由于材料的热膨胀等原因，可能会发生爆炸。
因此，在添加材料时要小心谨慎，避免材料过多或过少，以免造成不稳定燃烧或爆炸事故。
三、设备维护1. 定期检查设备：为了保证真空烧结炉的正常运行，需要定期对设备进行检查和维护。
检查电源、真空系统、温度控制系统等关键部件的工作情况，及时发现并解决问题。
2. 清洁炉体：在使用真空烧结炉之后，要及时清洁炉体，清除炉内的杂质和残留物，以保证下次使用时的正常工作。
3. 定期保养：定期保养真空烧结炉可以延长其使用寿命。
包括更换易损件、检查电路连接、润滑设备的移动部件等。
真空烧结炉原理
真空烧结炉原理
真空烧结炉是一种用于制备高纯度陶瓷、金属、合金等材料的加热设备。
其原理如下：
1.真空环境：真空烧结炉在工作过程中建立了一个密闭的真空环境。
通过抽取炉内空气，降低压力至较低的水平，可以防止材料在高温下氧化和挥发，并减少杂质的污染。
同时，真空环境有助于提供更高的热传导效率。
2.加热方式：真空烧结炉可以通过多种加热方式来提供热源，常见的方式包括电阻加热、感应加热等。
其中，电阻加热是最常用的方式，通过在炉膛周围布置电阻丝或者电加热元件，将电能转化为热能，提供给待处理材料。
3.烧结过程：在真空烧结炉中，待处理的材料通常以粉末或者颗粒的形式存在。
在加热的作用下，材料的颗粒开始熔结并形成结晶结构。
高温下，材料颗粒之间发生扩散，表面能量降低，从而使颗粒相互结合形成致密的整体。
这个过程称为烧结，可以提高材料的密度、强度和导电性。
4.控制系统：真空烧结炉通常配备了高精度的温度控制和压力控制系统。
它们监测和控制着炉内的温度和压力变化，以实现精确的加热和保持稳定的真空条件。
这有助于确保材料在适当的温度和环境下进行烧结，并获得期望的物理和化学性质。
综上所述，真空烧结炉通过创造真空环境、提供适当的加热方式，使材料在高温下熔结并形成致密的结构。
这种烧结过程可用于制备高纯
度、高强度和优良特性的材料，广泛应用于材料科学、电子元器件制造等领域。
真空烧结炉功率计算
真空烧结炉功率计算全文共四篇示例，供读者参考第一篇示例：真空烧结炉在材料制备过程中扮演着至关重要的角色，其功率是其性能及产出的重要因素之一。
在使用真空烧结炉时，我们需要合理地计算炉的功率，以确保其正常运行并达到预期的效果。
一、真空烧结炉功率计算的基本原理真空烧结炉的功率计算是通过炉子的工作原理和物理知识进行推算的。
其基本原理在于炉内加热元件的功率与炉的容积和材料的特性有关。
在进行功率计算时，需要考虑以下几个方面：1. 真空烧结炉的工作原理：真空烧结炉通过加热元件将炉内的材料加热至一定温度，然后在一定的真空环境中进行烧结使其致密化。
2. 加热元件的功率：加热元件的功率大小直接影响到炉内物料的加热速率和温度。
3. 炉的容积和结构：炉的容积和结构对炉内温度的保持和分布也有一定的影响。
4. 材料的特性：不同的材料对加热元件功率的要求也有所不同，需要根据材料的特性进行适当的调整。
在实际的生产中，真空烧结炉功率的计算需要考虑到众多因素，如炉内材料的种类、形状和数量，工作温度的要求，炉子的结构和绝热性能等。
在实际操作中，我们可以通过对炉子的加热效果进行实验来调整功率，以达到最佳的烧结效果。
在进行功率计算的过程中，还需要密切关注炉内的温度及功率的变化情况，及时调整功率大小，以确保炉内材料能够达到所需的工作温度，并尽可能减少能源的浪费和材料的损失。
真空烧结炉功率计算是真空烧结过程中的重要环节之一，只有在充分考虑各种因素的情况下，才能够确保炉子具有稳定的工作性能，并获得良好的生产效果。
通过合理的功率计算和实践应用，我们可以更好地利用真空烧结炉的特点，提高材料的质量和生产效率。
希望上述内容能够对您有所帮助。
第二篇示例：真空烧结炉是一种用于陶瓷、金属、合金等材料的高温烧结工艺设备。
在真空烧结炉中，通常需要对其功率进行计算，以确保能够达到所需的烧结温度和热处理效果。
本文将介绍关于真空烧结炉功率计算的相关内容。
首先，我们需要了解真空烧结炉功率计算的基本原理。
真空烧结炉的具体参数
真空烧结炉的具体参数真空烧结炉是一种广泛应用于材料烧结过程中的设备，它通过在真空环境下加热材料，使其粒子间发生结合，从而形成坚固的材料。
下面将介绍真空烧结炉的具体参数。
1. 温度范围：真空烧结炉的温度范围通常在300℃至3000℃之间。
这个温度范围可以满足不同材料的烧结需求。
在高温下，材料的粒子间能够更加紧密地结合，从而提高材料的密度和强度。
2. 加热方式：真空烧结炉通常采用电阻加热的方式。
通过在炉膛内设置加热元件，通电加热使得炉膛内的温度逐渐升高。
电阻加热具有加热速度快、温度控制精度高等优点，可以满足烧结过程中对温度的精确控制需求。
3. 真空度：真空烧结炉的真空度是指炉内的气体压力，通常用帕斯卡（Pa）或毫巴（mbar）来表示。
真空度的高低对材料的烧结过程有重要影响。
较高的真空度能够减少气体分子与材料粒子的碰撞，从而减少杂质的残留，提高材料的纯度。
4. 加热速率：真空烧结炉的加热速率是指炉膛内温度的升降速度。
加热速率的选择应根据具体材料的特性和烧结工艺要求进行调整。
较快的加热速率可以提高生产效率，但也可能引起材料的热应力和变形，影响烧结质量。
5. 加热区域：真空烧结炉的加热区域通常由炉膛和加热元件构成。
炉膛是材料放置和加热的空间，通常由高温合金材料制成，具有良好的耐热性和热传导性。
加热元件则负责向炉膛提供热量，常见的加热元件有电阻丝和电石墨。
6. 控制系统：真空烧结炉的控制系统用于对加热过程中的温度、真空度和加热速率等参数进行监测和控制。
现代真空烧结炉通常配备先进的自动化控制系统，能够实现精确的温度控制和过程参数的实时监测。
7. 安全设施：真空烧结炉还应配备一系列安全设施，以确保操作人员的安全和设备的正常运行。
常见的安全设施包括过温报警系统、漏气检测系统、紧急停机按钮等。
总结起来，真空烧结炉的具体参数包括温度范围、加热方式、真空度、加热速率、加热区域、控制系统和安全设施等。
这些参数的选择和调整能够影响材料的烧结质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、真空烧结炉的简介与选型指南：
1、真空烧结是指粉末、粉末压坯或者其他形式的物料在真空环境下，在适当
的温度下受热，借助于原子迁移实现颗粒间的联结。
烧结目的是使多孔的粉末压坯具有一定的结构和性能的合金。
2、真空烧结的优点：
2.1 真空烧结能够减少气氛中的有害成分（水、氧、氮及其他的杂质等）
对物料的污染，避免出现脱碳、渗碳、还原、氧化和渗氮等一系列反
应。
真空环境是其他烧结形式所不具备的（当炉内真空度达到
1.3*10-1帕斯卡时，炉内剩余气体相当于纯度为99.99987%氩气）；
2.2 真空烧结能够使物料在出现液相之前使颗粒氧化膜完全排除，从而改
善了液相同碳化物相的湿润性，改善了合金组织结构，提高了合金性
能；
2.3 由于真空环境下压坯孔隙内气体量的降低，气体产物更易排出孔隙以
及溶于金属中气体的脱除，使物料的致密性更高；
2.4 真空烧结能够使材料的耐磨性及强度更高；
2.5 真空烧结对降低产品成本也有显著效果；
3、真空烧结炉的用途：
真空烧结炉主要用于粉末冶金制品、金属注射成型制品、不锈钢基、硬质合金、超合金、高比重合金、陶瓷材料、磁性材料、钕铁硼等的烧结。
4、真空烧结炉的分类
真空炉的分类主要有两种，：
第一种是以温度分为普通烧结炉（1300℃及以下），中温烧结炉（1300℃~1600℃）、高温烧结炉（1600℃~2400℃）。
第二种是以真空度的高低来划分，可分为低真空、高真空和超高真空烧结炉。
5、真空炉的选型指南：
5.1 真空炉安装方式的选择：我公司研制的真空炉分为卧式及立式炉两
种，立式炉又分为上出料及下出料结构。
选择依据主要是烧结的产品类
型、形状或摆放方式确定。
5.2 发热组件的选择：真空炉加热元件向工件的传热方式和普通电加热炉
不同，以辐射传热为主。
我公司生产的真空烧结炉的加热组件主要有镍
铬、高温钼、石墨及石墨带（板）、钨带及钨网。
镍铬主要应用在温度在
1000℃以下的真空炉，高温钼可以应用在1600℃以下真空炉，石墨及石
墨带（板）可以应用在2300℃以下真空炉，钨带及钨网可以应用在2400℃
以下的真空炉。
发热组件的选择主要依据烧结温度、产品的物理及化学
特性而确定。
5.3 隔热屏的选择：隔热屏是真空烧结炉加热室的主要组成部分，其主要
作用是隔热、保温及减少热损失，同时也是固定加热器的结构基础。
因
此，隔热屏结构形式及材料的选择，对真空炉的功率及性能（如真空度、放气率等）有很大的影响。
隔热屏基本上分为金属隔热屏和非金属隔热
屏两类。
其结构形式分为全金属隔热屏、夹层式隔热屏、石墨毡隔热屏
和混合毡隔热屏。
隔热屏的选择主要依据烧结温度、产品的物理及化学
特性和真空度要求而确定。
5.4 真空系统的选择：我公司常用的真空配置有以下几种，第一种是低真
空配置，配置为机械泵（旋片泵或滑阀泵），极限真空度可达10帕左右；
第二种是中真空配置，配置罗茨泵和机械泵（旋片泵或滑阀泵）组合，
极限真空度能达到2*10-1帕；第三种是高真空配置，一般配置为扩散泵+
罗茨泵+机械泵（旋片泵或滑阀泵），极限真空度可达到2*10-3帕；第四
种是涡轮分子泵+罗茨泵+机械泵（旋片泵或滑阀泵），极限真空度可达
2*10-4帕。
真空系统的选择主要依据工作真空度而确定。
5.5 冷却系统的选择：我公司设计制造的真空炉的冷却方式可分为自然冷
却和强制冷却，强制冷却又分为内循环冷却和外循环冷却。
充气介质一
般为高纯氮气或氩气。
5.6 其他方面的选择：
5.6.1 可以选配高效的真空脱蜡/脱脂/除尘装置；
5.6.2 多种测温方式（K,S,B,WRe等热偶，红外测温）或组合选择；
5.6.3 可以设计成一拖二方式；
6、真空烧结炉的分类：
VGS系列通用真空烧结炉VHS系列高温真空烧结炉
VPS系列加压真空烧结炉 VMP系列机械压力烧结炉
VEP系列等静压烧结炉 VMC系列多室连续真空烧结炉VIS系列真空感应烧结炉
二、VIS系列真空感应烧结炉
用途及特点：
主要应用于特种陶瓷（碳化硅(SiSIC)、碳化硼、氮化硅以及氮化硅结合碳化硅等）、高熔点金属、硬质合金以及其它粉体材料的高温烧结，更适用于碳化硅(SiSIC)制品的重结晶烧成工艺，也可用于对一些高熔点金属进行退火及光亮、除气处理等。
该设备采用中频电源加热原理，有效避免了电阻内热真空炉的高温绝缘问题，因此在2000℃~2400℃的温度段相比电阻炉的有较大的优势。
配置选项：
立式或卧式炉膛；
高效的真空脱蜡/脱脂装置；
低压控制装置，满足特殊气氛工艺要求（如抑制合金元素的挥发）；
外循环冷却系统；
粉尘过滤器，有效保护真空泵；
VIS8830与VIS8840配有专用液压叉车装取料系统；
主要技术参数：。
