浙江省2019_2020学年高中物理第十章课时训练5练习使用多用电表和测定电池的电动势和内阻(含解析)
实验：练习使用多用电表-课时同步练2019-2020学年高二物理人教版(选修3-1)(解析版)
第二章恒定电流第9节实验：练习使用多用电表一、选择题1．下列有关多用电表的欧姆挡说法正确的是A．欧姆挡的刻度是均匀的B．欧姆挡的“零刻线”位于刻度盘右侧C．欧姆挡由“×10”挡换至“×1”挡后不需要再欧姆调零D．欧姆挡可直接测出连接在电路中的电阻的阻值【答案】B【解析】A．欧姆挡的刻度是不均匀的，右侧疏，左侧密，故A错误；B．欧姆挡的“零刻线”位于刻度盘右侧，故B正确；C．欧姆挡由“×10挡”换至“×1”挡后必须进行欧姆调零，故C错误；D．为了防止其他电阻的影响，利用欧姆档测电阻时必须将电阻与电路断开，故D错误。
2．用多用电表探测图甲所示的黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆表测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。
那么该黑箱内元件的接法可能是【答案】B【解析】用直流电压挡测量，E、G两点间和F、G两点间均有电压，说明E、G与F、G间可能有电源存在；用欧姆档测量，因电流从黑表笔出来通过导体再从红表笔进入欧姆表，故若黑表笔接E点红表笔接F点时电阻小，说明电流容易从E通过导体，若黑表笔接F点红表笔接E点时电阻很大，说明电流不能从F通过，这就说明E、F间有二级管且E是正极，故该黑箱内元件的接法为B，故选项B正确，ACD错误。
3．下述关于用多用电表的使用，下列说法中正确的是A．测量电阻时如果指针偏转过小，应将选择开关S拨至倍率较小的档位，重新调零后测量B．测量电阻时，如果红表笔接负、黑表笔接正，则不会影响测量结果C．测量电压时，如果红表笔接负、黑表笔接正，则不会影响测量结果D．测量不同的电流时，都必须重新调零【答案】B【解析】测电阻时如果指针偏转过小，所选挡位太小，应换大挡，应将选择开关S拨至倍率较大的档位，重新调零后测量，故A错误；测量电阻时，多用电表内部电源被接通，电流从多用电表内部流出，因为电阻不分正负极，所以电流流向电阻哪一端无所谓，红、黑表笔分别插在负、正插孔不会影响测量结果，故B正确。
浙江省高中物理第十章课时训练5练习使用多用电表和测定电池的电动势和内阻(含解析)

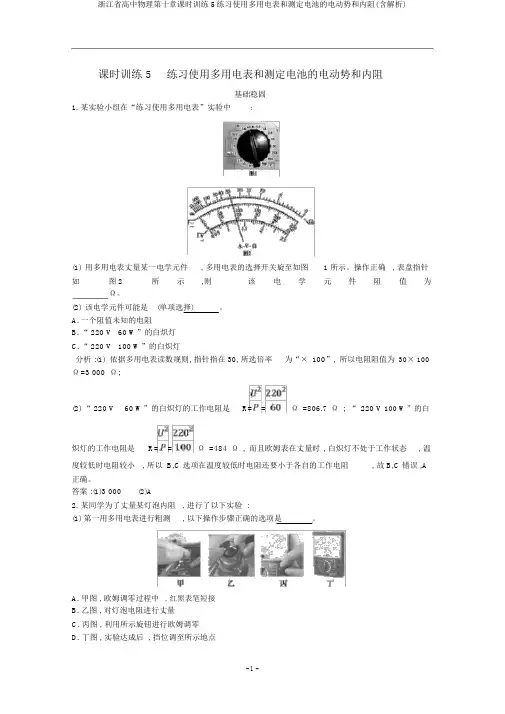

课时训练 5练习使用多用电表和测定电池的电动势和内阻基础稳固1. 某实验小组在“练习使用多用电表”实验中:(1)用多用电表丈量某一电学元件, 多用电表的选择开关旋至如图 1 所示。
操作正确, 表盘指针如图2所示,则该电学元件阻值为Ω。
(2)该电学元件可能是(单项选择)。
A.一个阻值未知的电阻B.“ 220 V 60 W”的白炽灯C.“ 220 V 100 W”的白炽灯分析 :(1) 依据多用电表读数规则,指针指在 30, 所选倍率为“× 100”,所以电阻阻值为30× 100Ω=3 000 Ω;(2) “ 220 V 60 W”的白炽灯的工作电阻是R= =Ω =806.7Ω ;“ 220 V100 W”的白炽灯的工作电阻是R= =Ω =484Ω ,而且欧姆表在丈量时, 白炽灯不处于工作状态, 温度较低时电阻较小, 所以 B,C 选项在温度较低时电阻还要小于各自的工作电阻, 故 B,C 错误 ,A 正确。
答案 :(1)3 000(2)A2.某同学为了丈量某灯泡内阻 , 进行了以下实验 :(1) 第一用多用电表进行粗测, 以下操作步骤正确的选项是。
A. 甲图 , 欧姆调零过程中, 红黑表笔短接B. 乙图 , 对灯泡电阻进行丈量C. 丙图 , 利用所示旋钮进行欧姆调零D. 丁图 , 实验达成后 , 挡位调至所示地点(2)选择“× 1”挡位 , 在正确的操作步骤下 , 丈量灯泡电阻 , 丈量结果如图戊所示 , 灯泡的电阻为Ω。
(3) 接下来用如图己所示的实物图来丈量小灯泡的伏安特征曲线, 请在实物图上用细线连结成完好的电路图。
分析 :(1) 欧姆调零过程, 红黑表笔需要短接, 故 A 正确 ; 测电阻时手不可以接触被测电阻、手不可以接触表笔 , 故 B 错误 ; 旋转欧姆调零旋钮对欧姆表进行欧姆调零, 由题图丙所示可知 , 欧姆调零方法正确 , 故 C 正确 ; 多用电表使用完成应把选择开关置于“OFF”挡或沟通电压最高挡 , 由题图丁所示可知 , 实验达成后 , 挡位调至的地点错误 , 故 D 错误 ;(2)选择“× 1”挡位 , 由图示表盘可知 , 灯泡电阻为 26 Ω ;(3)研究灯泡伏安特征曲线的规律, 电压与电流应从零开始变化, 滑动变阻器应采纳分压接法 ;因为灯泡电阻较小远小于电压表内阻, 为减小实验偏差 , 电流表应采纳外接法。
浙江省2019_2020学年高中物理第十章课时5练习使用多用电表和测定电池的电动势和内阻课件
答案:(2)D
测定电池的电动势和内阻
实验基础
一、实验原理 实验电路图如图所示。改变滑动变阻器的阻值,从电压表、电流表中读 出几组U,I值,根据闭合电路欧姆定律有U=E-Ir,通过解方程或作U-I图线 即可求得E和r。
二、实验步骤 1.电流表用0.6 A量程,电压表用3 V量程,按实验电路图连接好实物 电路。 2.把变阻器的滑片移动到使接入电路阻值最大的一端。 3.闭合开关,调节滑动变阻器,使电流表有明显示数。记录一组电流表 和电压表的示数,用同样方法测量并记录几组I,U值,并填入表格中。 4.断开开关,拆除电路,整理好器材。 三、数据处理 本实验中数据的处理方法,一是联立方程求解的公式法,二是描点画图 的图象法。
答案:(2)23.1(23.0～23.2都正确) 116(115～117都正确)
(3)当选用量程为10 V的直流电压挡测量电压时,表针也指于图示位置,
则所测电压为
V。
解析:(3)选择10 V电压挡,则每一大格表示2 V,每一小格表示0.2 V, 测量的精确度为0.2 V,应估读到0.1 V,指针对应的读数为4.6 V。 答案:(3)4.6
的直流电流挡测量电流时,表针指于图示位置,则所测电流为
mA。
解析:(2)选50 mA直流电流挡,则每一大格表示10 mA,每一小格表示1 mA, 测量的精确度为1 mA,应估读到 0.1 mA,指针对应的读数为23.1 mA (23.0～23.2都正确)。 选择量程为250 mA的直流电流挡,则每一大格表示 50 mA,每一小格表示 5 mA,测量的精确度为5 mA,应估读到 1 mA,指针对应的读数为116 mA (115～117都正确)。
解 析 :(2)双手捏住两表笔金属杆时,测量值为被测电阻与人体电阻的并 联阻值,应偏小,A错误;测量时指针若向左偏离中央刻度过大,应增大倍 率,B错误;选择开关对应“×10”倍率,指针位于20与30正中间时,测量值 应小于250 Ω,C错误;电池使用时间太久,电动势减小,内电阻变大,虽然 完成调零,但测量值将比真实值偏大,D正确。
实验：练习使用多用电表同步练习 2024-2025学年高二上学期物理人教版(2019)必修第三册
11.5实验：练习使用多用电表1.多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的是( )A.当多用电表调至电压挡时按电路图甲连接，然后闭合开关B.当多用电表调至电流挡时按电路图乙连接，然后闭合开关C.当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关D.当多用电表测量二极管的反向电阻时，按电路图丁连接2.如图所示，黑箱中有三个接线柱a b c、、，内接一个定值电阻和一个二极管。
利用多用电表的欧姆挡进行测量，红、黑表笔接不同点时，两点间阻值如表中所示。
黑箱内电路连接方式可能为( )连接方式红a黑b红b黑a红b黑c红c黑b红c黑a红a黑c阻值/Ω∞80 300 300 300 ∞A. B. C. D.3.下列关于用多用电表欧姆挡测电阻的说法中正确的是( )A.测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较大的挡位，重新调零后测量B.测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C.测量电路中的某个电阻，应该把该电阻与电路断开D.测量阻值不同的电阻时都必须重新调零4.下列关于欧姆表的使用和操作正确的是( )A.欧姆表欧姆调零后，用“×10”挡测量电阻的阻值，发现表针偏转如图甲所示，为了提高测量精度，应换用“×100”挡，重新调零后再测量B.用多用电表测量不同的电阻R时，均需要重新欧姆调零C.若用多用电表欧姆挡测量某晶体二极管，结果如图乙所示，可知该二极管的正极为B端D.多用电表用完后，将红黑表笔拔出即可5.下列实验器材中是多用电表的是( )A. B.C. D.6.小明在实验室练习使用多用电表，两次测量时选择开关指向分别如图甲、乙所示，结果指针所指位置完全相同，如图丙所示，则他两次测量的读数分别为：( )A.22.0V，190ΩB.22.0V，220ΩC.1100V，22ΩD.1100V，19Ω7.关于多用电表，下列说法正确的是( )A.多用电表测量直流电流时，红表笔接触点的电势低B.测量电路中的某个电阻时，应该把该电阻与电路断开C.多用电表换用不同倍率欧姆挡测电阻时，不需要重新欧姆调零D.多用电表作为欧姆表使用时，若指针偏转太大，则需选择更大的倍率进行测量8.如图所示，黑盒子有三个接线柱，用多用电表欧姆挡探究其内部电路.当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又偏转消失；当黑、红表笔分别接触2、3时电表指针发生稳定的偏转角度；当红、黑表笔分别接触2、3时电表指针不发生偏转；则黑盒内电路可能是下列选项中的( )A. B.C. D.9.将红表笔插入多用电表的正(+)插孔，黑表笔插入多用电表的负(-)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的( )A.测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B.测电压时，电流从红表笔流入多用电表，测电阻时，电流从黑表笔流出多用电表⨯挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则C.选择欧姆挡10应换用1⨯挡，调零后再测D.选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻10.关于多用电表的使用，下列操作正确的是( )A.测电压时，图甲连接方式红黑表笔接法有误B.测电流时，应按图乙连接方式测量C.测电阻时，可以按图丙连接方式测量D.测二极管的反向电阻时，应按图丁连接方式测量11.关于多用电表的使用，下列说法不正确的是( )A.表盘上电阻的刻度线不均匀，越靠近右侧刻度线越密集B.使用完毕应把选择开关旋到OFF 挡或交流电压最高挡C.测量电阻时，第一次测量之前要欧姆调零，之后就算换倍率测量，也没有必要重新欧姆调零D.测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“-”接线柱流入多用电表12.关于多用电表的使用，下列说法正确的有( )A.甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确B.乙图是用多用电表直流电流挡测量电路中的电流，表笔接法正确C.丙图中用的是多用电表电阻挡测量二极管的反向电阻D.丁图中用多用电表电阻挡测量的是二极管的反向电阻13.如图(a)所示，是多用电表欧姆挡内部的部分原理图，已知电源电动势 1.5V E =，内阻1r =Ω，灵敏电流计满偏电流10mA g I =，内阻为90g r =Ω，表盘如图b 所示，欧姆表表盘中值刻度为15。
浙江省高中物理 第十章 课时训练5 练习使用多用电表和测定电池的电动势和内阻(含解析)
课时训练5 练习使用多用电表和测定电池的电动势和内阻基础巩固1.某实验小组在“练习使用多用电表”实验中:(1)用多用电表测量某一电学元件,多用电表的选择开关旋至如图1所示。
操作正确,表盘指针如图2所示,则该电学元件阻值为Ω。
(2)该电学元件可能是(单选) 。
A.一个阻值未知的电阻B.“220 V 60 W”的白炽灯C.“220 V 100 W”的白炽灯解析:(1)根据多用电表读数规则,指针指在30,所选倍率为“×100”,因此电阻阻值为30×100 Ω=3 000 Ω;(2)“220 V 60 W”的白炽灯的工作电阻是R==Ω=806.7 Ω;“220 V 100 W”的白炽灯的工作电阻是R==Ω=484 Ω,并且欧姆表在测量时,白炽灯不处于工作状态,温度较低时电阻较小,所以B,C选项在温度较低时电阻还要小于各自的工作电阻,故B,C错误,A 正确。
答案:(1)3 000 (2)A2.某同学为了测量某灯泡内阻,进行了如下实验:(1)首先用多用电表进行粗测,下列操作步骤正确的是。
A.甲图,欧姆调零过程中,红黑表笔短接B.乙图,对灯泡电阻进行测量C.丙图,利用所示旋钮进行欧姆调零D.丁图,实验完成后,挡位调至所示位置(2)选择“×1”挡位,在正确的操作步骤下,测量灯泡电阻,测量结果如图戊所示,灯泡的电阻为Ω。
(3)接下来用如图己所示的实物图来测量小灯泡的伏安特性曲线,请在实物图上用细线连接成完整的电路图。
解析:(1)欧姆调零过程,红黑表笔需要短接,故A正确;测电阻时手不能接触被测电阻、手不能接触表笔,故B错误;旋转欧姆调零旋钮对欧姆表进行欧姆调零,由题图丙所示可知,欧姆调零方法正确,故C正确;多用电表使用完毕应把选择开关置于“OFF”挡或交流电压最高挡,由题图丁所示可知,实验完成后,挡位调至的位置错误,故D错误;(2)选择“×1”挡位,由图示表盘可知,灯泡电阻为26 Ω;(3)探究灯泡伏安特性曲线的规律,电压与电流应从零开始变化,滑动变阻器应采用分压接法;由于灯泡电阻较小远小于电压表内阻,为减小实验误差,电流表应采用外接法。
新课练19 多用电表、练习使用多用电表、测定电池的电动势及内阻-2020年 新高二物理(人教版)(解析版)
新课练19 多用电表、练习使用多用电表、测定电池的电动势及内阻(解析版)基本要求 1．了解欧姆表的电路结构和测电阻的原理，知道欧姆表测电阻电路中电流的方向。
2．认识指针式多用电表的面板，知道它能测量的电学量。
3．了解欧姆表与电流表、电压表刻度盘的区别。
4．会对指针式多用电表进行机械调零和电阻挡调零。
5．知道多用电表的操作程序与使用要求。
6．会用指针式多用电表测量电流、电压和电阻，并正确读数。
发展要求1．认识二极管，知道二极管的符号，了解二极管的单向导电性。
2．会用指针式多用电表测量二极管的正、反向电阻。
说明1. 不要求了解多用电表的电路结构。
2. 不要求了解数字式多用电表的使用方法。
一、单选题1.如图是四个欧姆表的表盘示意图，可能正确的是()A. B.C. D.【答案】C【解析】本题考查了欧姆表的表盘特点。
欧姆表的0刻度线在最右边，最左边是∞，且表盘刻度不均匀，这是解题的关键。
【解答】(1)电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时(两表笔短接)I为Ig，电流表满刻度处电阻为“0”在最右端；(2)电流表和电压表刻度均匀，欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系．所以表盘刻度不均匀；综合以上两点，ABD选项错误，C选项正确。
故选C。
2.以下是欧姆表原理的电路示意图，正确的是()A. B.C. D.【答案】C【解析】红表笔插在正极孔中，与内部电源的负极相连，黑表笔与电源的正极相连。
本题考查了欧姆表的内部结构，要记住电流从红表笔进，从黑表笔出。
【解答】由于要保证电流在表头中由红进黑出，故红表笔应接电源的负极，黑表笔接电源的正极；并且在测量电阻时要进行欧姆调零；故应串接滑动变阻器，故C正确，ABD错误。
故选C。
3.关于多用电表，下列说法正确的是()A. 使用多用电表进行各种测量时，电流总是从黑表笔流入多用电表B. 使用多用电表测电阻时，要选用适当倍率的欧姆档，使指针的偏角尽可能大C. 使用多用电表测电阻时，在测量之前，要进行“调零”D. 使用多用电表测电阻时，在改变欧姆档的倍率之后，不要重新“调零”【答案】C【解析】解：A、多用电表进行各种测量时，电流总是从红表笔流入多用电表，则A错误B、测电阻时要选择合适的档位，指针越接近刻度盘中央误差越小，故B错误；C、使用多用电表测电阻时，在测量之前，要进行“调零”，故C正确D、欧姆表每次更换欧姆档后必须进行欧姆调零，故D错误故选：C。
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
高考物理实验专题：练习使用多用电表(含答案)
2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。
若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。
答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。
(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课时训练5 练习使用多用电表和测定电池的电动势和内阻
基础巩固
1.某实验小组在“练习使用多用电表”实验中:
(1)用多用电表测量某一电学元件,多用电表的选择开关旋至如图1所示。
操作正确,表盘指针如图2所示,则该电学元件阻值为Ω。
(2)该电学元件可能是(单选) 。
A.一个阻值未知的电阻
B.“220 V 60 W”的白炽灯
C.“220 V 100 W”的白炽灯
解析:(1)根据多用电表读数规则,指针指在30,所选倍率为“×100”,因此电阻阻值为30×100 Ω=3 000 Ω;
(2)“220 V 60 W”的白炽灯的工作电阻是R==Ω=806.7 Ω;“220 V 100 W”的白炽
灯的工作电阻是R==Ω=484 Ω,并且欧姆表在测量时,白炽灯不处于工作状态,温度较
低时电阻较小,所以B,C选项在温度较低时电阻还要小于各自的工作电阻,故B,C错误,A正确。
答案:(1)3 000 (2)A
2.某同学为了测量某灯泡内阻,进行了如下实验:
(1)首先用多用电表进行粗测,下列操作步骤正确的是。
A.甲图,欧姆调零过程中,红黑表笔短接
B.乙图,对灯泡电阻进行测量
C.丙图,利用所示旋钮进行欧姆调零
D.丁图,实验完成后,挡位调至所示位置
(2)选择“×1”挡位,在正确的操作步骤下,测量灯泡电阻,测量结果如图戊所示,灯泡的电阻
为Ω。
(3)接下来用如图己所示的实物图来测量小灯泡的伏安特性曲线,请在实物图上用细线连接成完整的电路图。
解析:(1)欧姆调零过程,红黑表笔需要短接,故A正确;测电阻时手不能接触被测电阻、手不能接触表笔,故B错误;旋转欧姆调零旋钮对欧姆表进行欧姆调零,由题图丙所示可知,欧姆调零方法正确,故C正确;多用电表使用完毕应把选择开关置于“OFF”挡或交流电压最高挡,由题图丁所示可知,实验完成后,挡位调至的位置错误,故D错误;
(2)选择“×1”挡位,由图示表盘可知,灯泡电阻为26 Ω;
(3)探究灯泡伏安特性曲线的规律,电压与电流应从零开始变化,滑动变阻器应采用分压接法;由于灯泡电阻较小远小于电压表内阻,为减小实验误差,电流表应采用外接法。
答案:(1)AC (2)26
(3)如图所示
3.在“测定电池的电动势和内阻”的实验中,已连接好部分实验电路。
(1)按图甲所示的实验电路,把图乙中剩余的电路连接起来。
(2)在图乙的电路中,为避免烧坏电表,闭合开关前,滑动变阻器的滑片应置于(选填“A”或“B”)端。
(3)如图丙是根据实验数据作出的U I图象,由图可知,电源的电动势E= V,内阻r= Ω。
解析:(1)电路连接如图。
(2)闭合开关前,滑动变阻器接入电路中的阻值应该最大,故滑片应置于B端。
(3)由题图图象可知,电源电动势为1.5 V,
内阻r=Ω=1.0 Ω。
答案:(1)见解析图(2)B (3)1.5 1.0
4.在“练习使用多用电表”实验中
(1)某同学欲测量一节干电池的电压,下述操作正确的是(填字母)。
A.欧姆调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数
B.机械调零、选择挡位、表笔接触电池两极(其中红表笔接触正极)、读数
C.选择挡位、机械调零、表笔接触电池两极(其中黑表笔接触正极)、读数
D.选择挡位、欧姆调零、表笔接触电池两极(其中黑表笔接触正极)、读数
(2)该同学欲测量如图甲所示插座的电压,则应把多用电表的选择开关打到如图乙所示的位置。
(选填A,B,C,…,Q字母)
解析:(1)多用电表测电压,应先机械调零,再选择电压挡位,还需使电流从红表笔流入电压表,黑表笔流出,所以应选择B。
(2)插座电压大约为220 V,且是交流电,所以多用电表选择开关应打到交流250 V,即应打到图乙所示的H位置。
答案:(1)B (2)H
能力提高
5.采用如图甲所示的电路“测定电池的电动势和内阻”。
(1)除了选用图乙中的部分器材外, (填字母)。
A.还需要电压表
B.还需要电流表
C.还需要学生电源
D.不再需要其他器材
(3)根据第5次所测得的实验数据,求得电流表内阻 R A= 。
解析:(1)由电路图可知为伏安法测电池电动势和内阻的实验,因此还需要电压表,应选A。
(2)图象如图所示,由U=E-Ir可知图线的斜率为内阻,
即r=(0.75±0.10) Ω。
(3)由第5次所测数据R+R A==Ω=0.62 Ω,
得R A=(0.62-0.4) Ω=0.22 Ω。
答案:(1)A (2)见解析(3)0.22 Ω
6.某小组在做“描绘小灯泡的伏安特性曲线”实验中选用了规格为“3.8 V,0.5 A”的小灯泡,并选用多用电表测小灯泡两端的电压。
(1)在红、黑表笔与多用电表已正确连接情况下,按图1所示的电路图正确接线后,多用电表一支表笔接①处,另一支表笔接触点从②换到③时,多用电表的示数变化较大,而电流表示数几乎不变,则表笔与电路的正确接法是(填字母)。
A.红表笔接①,黑表笔接②
B.红表笔接①,黑表笔接③
C.黑表笔接①,红表笔接②
D.黑表笔接①,红表笔接③
(2)在某次正确的操作中,多用电表的选择开关与指针位置分别如图2和图3所示,则多用电表的读数是。
(3)该小组测得了多组电压、电流数据后,在I U坐标系中正确地描好了一系列数据点,如图4所示。
甲同学认为根据数据点应连接成直线①,乙同学认为应连接成光滑曲线②。
你认为正确的是(选填“甲”或“乙”)同学;由正确图线求出电压为2.00 V时小灯泡的电阻R x= Ω(保留两位有效数字)。
解析:(1)根据题意,此时多用电表的功能是电压表,当在②,③位置试触时,发现电压表读数变化明显,说明电流表的分压作用比较明显,该小灯泡属于小电阻,因此应该采用电流表外接法,即红表笔接①,黑表笔接②,选项A正确;
(2)多用电表选用的是直流电压5 V挡,读数应该为 3.15 V;
(3)小灯泡的伏安特性曲线必须经过坐标原点(0 V,0 A),所以乙同学正确;当电压为2.00 V时,对应电流为0.40 A,此时小灯泡的电阻为R==5.0 Ω。
答案:(1)A (2)3.15 V (3)乙 5.0
7.某同学通过实验测定一特殊电源的电动势(约3V)和内电阻(约900 Ω)。
实验室提供如下实验器材:
电压表V(量程为3 V,内阻约1 500 Ω)
电流表A(量程为3 mA,内阻约20 Ω)
滑动变阻器(最大值为2 000 Ω)
开关和若干导线
(1)某同学设计了如下实验原理图,为减小实验误差,实验原理图应选。
(2)根据所选实验原理图,用笔画线代替导线将丙图连接成完整电路。
(3)该同学通过上述实验记录6组数据,并画出U I图线如图丁所示,由图象可知电源的电动势为V,电源内电阻为Ω。
解析:(1)由于待测电源内阻较大,故采用乙图。
(2)根据乙图所连实物图如图所示。
(3)由题图丁可知,电源的电动势为3.0 V,内电阻为
r==Ω=833 Ω。
答案:(1)乙(2)见解析图(3)3.0 833
8.(2018·浙江6月学考)(1)在“练习使用多用电表”实验结束后,发现四位同学所使用的多用电表选择开关分别位于图中所示位置,则习惯最好的一位同学是(填字母)。
(2)小明同学通过物理课本中介绍的方案(如图1)测量水果电池的内阻。
①他先把电压表接到水果电池两极粗测电动势,电压表指针位置和接线柱连线如图2所示,则读数为。
②粗测水果电池电动势后,他换用量程为1 V的直流电压表测量电压,选用毫安表测量电流,用电阻箱改变电路的电阻,实验器材和部分接线如图3所示。
请按图1所示实验方案用笔连线补全图3中的电路。
③闭合开关前检查电路时,发现电阻箱旋钮如图4所示,读出此时阻值为Ω。
④调整电阻箱阻值至合适值后闭合开关开始实验,记录实验数据,并在坐标纸中描点如图5所示。
请在坐标纸上画出U I图象。
⑤由图象求出水果电池的内阻为Ω。
解析:(1)使用完毕后,应将旋钮调到“OFF”挡或“交流电压最高挡”。
(2)由U I图象得r==Ω=1 053 Ω。
答案:(1)D
(2)①0.62 V ②电路连线如图甲所示③11.1
④U I图象如图乙所示⑤1 053。
