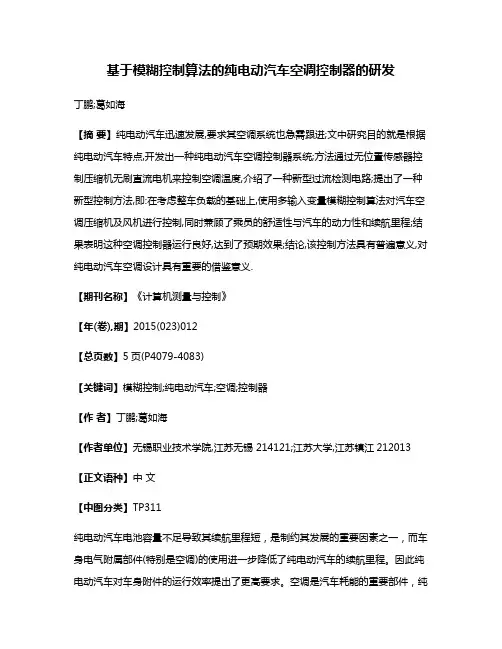

基于模糊控制算法的纯电动汽车空调控制器的研发丁鹏;葛如海【摘要】纯电动汽车迅速发展,要求其空调系统也急需跟进;文中研究目的就是根据纯电动汽车特点,开发出一种纯电动汽车空调控制器系统;方法通过无位置传感器控制压缩机无刷直流电机来控制空调温度,介绍了一种新型过流检测电路;提出了一种新型控制方法,即:在考虑整车负载的基础上,使用多输入变量模糊控制算法对汽车空调压缩机及风机进行控制,同时兼顾了乘员的舒适性与汽车的动力性和续航里程;结果表明这种空调控制器运行良好,达到了预期效果;结论,该控制方法具有普遍意义,对纯电动汽车空调设计具有重要的借鉴意义.【期刊名称】《计算机测量与控制》【年(卷),期】2015(023)012【总页数】5页(P4079-4083)【关键词】模糊控制;纯电动汽车;空调;控制器【作者】丁鹏;葛如海【作者单位】无锡职业技术学院,江苏无锡 214121;江苏大学,江苏镇江212013【正文语种】中文【中图分类】TP311纯电动汽车电池容量不足导致其续航里程短，是制约其发展的重要因素之一，而车身电气附属部件(特别是空调)的使用进一步降低了纯电动汽车的续航里程。
因此纯电动汽车对车身附件的运行效率提出了更高要求。
空调是汽车耗能的重要部件，纯电动汽车空调与传统汽车空调相比在驱动形式和控制方法上均有不同。
纯电动汽车空调在满足制冷性能的同时，必须兼顾汽车节能与负荷的要求，以增加汽车续航里程和保证汽车动力性。
目前国内文献中，对上述两点的研究均不够。
针对上述不足，本文设计了一种基于模糊控制算法的纯电动汽车空调控制器。
纯电动汽车的空调压缩机则直接由电机驱动，传统直流电机因电刷使用寿命短，经常需要维护和修理，限制了其在汽车空调的使用和发展[1]。
无刷直流电动机除了保持有刷直流电动机固有的优越的起动性能和调速性能外，其最大的特点就是用了电换向装置取代了电刷与换向器组成的机械换向机构，因而具有寿命长、噪声低、运行可靠、维护方便、其转速不受机械换向的限制[2]，因此本文压缩机采用直流无刷电机驱动，而无刷直流电机的控制是通过霍尔位置传感器产生正确的换向信息来保证的，但空调的防冻液会腐蚀霍尔位置传感器，而且汽车复杂振动和高温的环境会干扰霍尔信号的正确性，降低控制系统可靠性，因此有必要开发无位置无刷直流电机空调控制系统。
变频泵控马达调速系统遗传算法PID控制
变频泵控马达调速系统遗传算法PID控制变频泵控马达调速系统遗传算法PI D 控制彭天好,徐 兵,杨华勇PID C ontrol of Pum p 2control 2m otor S peed G overning System withInverter Based on G enetic Alg orithmsPeng T ian 2hao ,Xu Bing ,Y ang Hua 2y ong(浙江⼤学流体传动及控制国家重点实验室,浙江杭州 310027)摘 要:提出了基于遗传算法的变频泵控马达调速系统的PI D 参数寻优⽅法。
仿真结果证明了遗传算法寻优后的PI D 控制器较常规PI D 控制器具有更好的控制特性,对模型失配和负载扰动表现出更强的适应性和鲁棒性,很适合具有慢时变和存在负载扰动的变频泵控马达调速系统的控制。
也指出了⽤遗传算法寻优变频泵控马达调速系统PI D 参数的局限性。
关键词:变频泵控马达;调速系统;遗传算法;寻优;PI D 控制中图分类号:TP214 ⽂献标识码:B ⽂章编号:100024858(2003)1120001203 收稿⽇期:2003204221 基⾦项⽬:国家⾃然科学基⾦资助项⽬(N o 159835160) 作者简介:彭天好(1964—),男,江西波阳⼈,副教授,博⼠⽣,主要研究⽅向为机电系统的控制和液压动⼒系统的节能等。
0 引⾔电机变频调速技术依靠改变供电电源的频率就可实现对执⾏机构的速度调节,将电机变频调速技术⽤于液压系统,可以克服液压系统的⼀些缺点,如简化液压回路,减少液压系统的能量损失,提⾼系统效率,降低噪声等。
其中最重要的是减少液压系统的能量损失(包括溢流损失和节流损失),提⾼整个系统的效率。
传统的PI D 调节器以其结构简单,对模型误差具有⼀定的鲁棒性及易于操作等优点,所以⽬前尽管有许多先进的控制⽅法,但PI D 调节器仍是最普遍采⽤的控制器。
在PI D 控制中,控制效果的好坏完全取决于PI D 参数的整定与优化。
空调压缩机用无刷直流电机无传感器调速系统设计

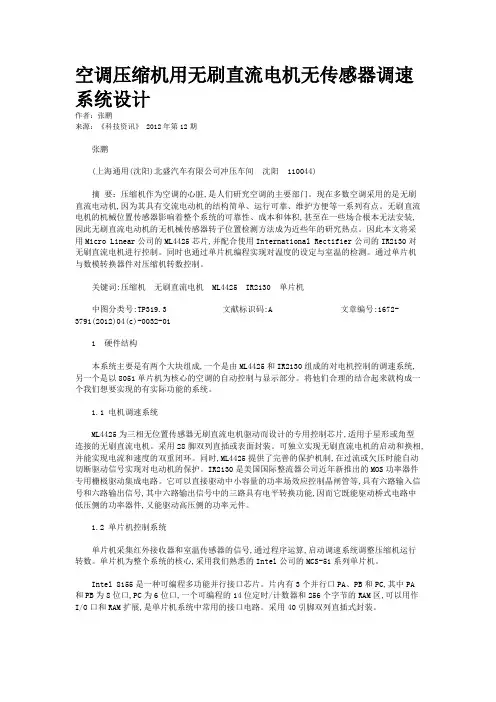

空调压缩机用无刷直流电机无传感器调速系统设计作者：张鹏来源：《科技资讯》 2012年第12期张鹏(上海通用(沈阳)北盛汽车有限公司冲压车间沈阳 110044)摘要：压缩机作为空调的心脏,是人们研究空调的主要部门。
