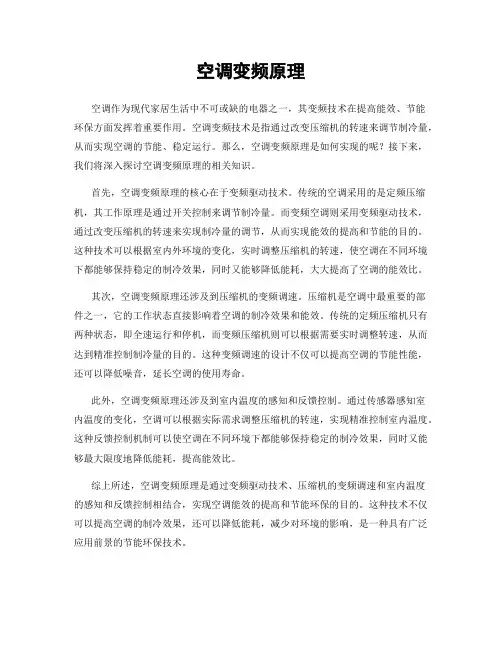

空调变频原理
空调变频原理空调作为现代家居生活中不可或缺的电器之一，其变频技术在提高能效、节能环保方面发挥着重要作用。
空调变频技术是指通过改变压缩机的转速来调节制冷量，从而实现空调的节能、稳定运行。
那么，空调变频原理是如何实现的呢？接下来，我们将深入探讨空调变频原理的相关知识。
首先，空调变频原理的核心在于变频驱动技术。
传统的空调采用的是定频压缩机，其工作原理是通过开关控制来调节制冷量。
而变频空调则采用变频驱动技术，通过改变压缩机的转速来实现制冷量的调节，从而实现能效的提高和节能的目的。
这种技术可以根据室内外环境的变化，实时调整压缩机的转速，使空调在不同环境下都能够保持稳定的制冷效果，同时又能够降低能耗，大大提高了空调的能效比。
其次，空调变频原理还涉及到压缩机的变频调速。
压缩机是空调中最重要的部件之一，它的工作状态直接影响着空调的制冷效果和能效。
传统的定频压缩机只有两种状态，即全速运行和停机，而变频压缩机则可以根据需要实时调整转速，从而达到精准控制制冷量的目的。
这种变频调速的设计不仅可以提高空调的节能性能，还可以降低噪音，延长空调的使用寿命。
此外，空调变频原理还涉及到室内温度的感知和反馈控制。
通过传感器感知室内温度的变化，空调可以根据实际需求调整压缩机的转速，实现精准控制室内温度。
这种反馈控制机制可以使空调在不同环境下都能够保持稳定的制冷效果，同时又能够最大限度地降低能耗，提高能效比。
综上所述，空调变频原理是通过变频驱动技术、压缩机的变频调速和室内温度的感知和反馈控制相结合，实现空调能效的提高和节能环保的目的。
这种技术不仅可以提高空调的制冷效果，还可以降低能耗，减少对环境的影响，是一种具有广泛应用前景的节能环保技术。
总的来说，空调变频原理的应用将会在未来的空调行业中发挥越来越重要的作用。
随着人们对节能环保的重视和对生活品质的要求不断提高，空调变频技术将会成为未来空调行业的主流发展方向。
相信随着科技的不断进步和创新，空调变频技术将会在未来发挥更加重要的作用，为人们的生活带来更多的便利和舒适。
变频恒温方案
变频恒温方案随着科技的不断进步和人们对室内舒适度要求的提高，变频恒温方案在建筑领域中得到了广泛的应用。
变频恒温技术通过调节空调系统的运行方式，实现对室内温度的精准控制，为人们创造了一个舒适宜居的室内环境。
本文将介绍变频恒温方案的工作原理以及其在节能、环保和舒适性方面的优势。
一、变频恒温方案的工作原理变频恒温方案利用变频技术调节空调系统的供冷和供热功率，根据室内温度的变化实现恒定的室内温度。
与传统的定频空调系统相比，变频恒温方案能够根据实际需求智能地调整空调系统的运行状态和能耗，以保持室内温度的恒定。
变频恒温方案中的主要元件包括室内机、室外机、冷凝器和膨胀阀。
通过传感器感知室内温度，并将信号传输给控制系统。
控制系统根据室内温度与设定温度的差异来调整室内机和室外机之间的制冷或制热功率输出。
通过变频器调节室内外机的工作频率，达到调节冷凝器和蒸发器之间的热交换量，从而控制室内温度的目的。
二、变频恒温方案的优势1. 节能环保：相比传统的定频空调系统，变频恒温方案能够根据实际需求智能调节空调系统的运行状态，从而实现能效优化。
在实际使用过程中，变频恒温方案减少了能源的浪费，降低了能源消耗，减少了对环境的影响。
2. 节省成本：变频恒温方案在运行时能够根据实际需求智能地调整空调系统的工作负荷，从而降低了用电成本。
同时，由于变频恒温方案的运行稳定，减少了系统维护和保养的频率和成本。
3. 提高舒适性：变频恒温方案能够精确地控制室内温度，避免了温度的大幅波动，为人们提供了一个更加舒适宜人的室内环境。
此外，变频恒温方案还通过调节空气流速和湿度，进一步提升了室内空气质量，改善了室内环境的舒适性。
4. 噪音低：变频恒温方案的室内机和室外机采用静音设计，运行时噪音低，减少了对人们日常生活和工作的干扰。
5. 智能化管理：利用现代化的控制系统，变频恒温方案可以实现与其他智能家居系统的联动，通过手机APP远程控制和监测室内温度和能耗。
变频多联机节能运行方案
变频多联机节能运行方案变频多联机是一种节能运行方案，它通过调整制冷剂的流量和压力，实现室内温度的精确控制，从而达到节能的目的。
下面将从变频技术、多联机系统和节能效果三个方面，详细介绍变频多联机的节能运行方案。
一、变频技术变频技术是变频多联机的核心技术之一。
传统的空调系统是通过定频压缩机来控制制冷剂的流量和压力，而变频多联机则采用变频压缩机。
变频压缩机可以根据室内温度的变化实时调整转速，从而调节制冷剂的流量和压力。
这种变频调节的方式可以更精确地控制室内温度，避免了传统空调系统频繁启停的问题，减少了能耗。
二、多联机系统多联机系统是指通过一台室外机连接多台室内机，实现多个房间的独立控制。
在传统的中央空调系统中，需要为每个房间安装独立的空调系统，而多联机系统则可以通过一台室外机满足多个房间的冷暖需求。
这种方式不仅减少了室外机的数量，还可以减少管道的长度和阻力，提高了制冷效率。
三、节能效果采用变频多联机系统可以显著提高能源利用效率，实现节能运行。
首先，由于变频压缩机可以根据实际需要调节转速，所以它可以根据室内温度的变化来调整制冷剂的流量和压力，避免了能耗的浪费。
其次，多联机系统可以根据实际需求选择运行的室内机数量，不需要同时启动所有室内机，从而避免了能耗的浪费。
此外，多联机系统的管道长度较短，减少了冷凝阻力，进一步提高了制冷效率。
变频多联机是一种节能运行方案。
它通过采用变频技术和多联机系统，实现了精确的温度控制和高效的能源利用。
采用这种节能运行方案可以有效降低空调系统的能耗，减少对环境的污染，为建筑节能提供了可行的解决方案。
随着人们对节能环保意识的提高，相信变频多联机将在未来得到更广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷水机组变频技术方案概述1 系统描述1.1冷水机组系统概述冷水机组在空调系统里使用十分广泛。
通常有蒸气压缩式冷水机组和吸收式冷水机组两类。
蒸气压缩式冷水机组由压缩机、蒸发器、冷凝器、节流机构及其他辅助设备和管道等组成。
按照压缩机种类的不同，分为容积式压缩机冷水机组和速度式压缩机冷水机组两类。
容积式压缩机冷水机组包括往复活塞式、滚动活塞式、涡旋式和螺杆式压缩机等冷水机组，速度式压缩机冷水组目前只有离心式压缩机冷水机组一种。
1.2变频技术在冷水机组中的应用变频技术在容积式压缩机冷水机组中应用较多，因为容积式压缩机的制冷量与转速成正比，变频技术比较容易实现。
目前用得较多的是滚动活塞式和涡旋式压缩机冷水机组。
1.3变频技术在离心式冷水机组中的应用离心式压缩机压缩制冷剂气体的方式和容积式不同，它是通过高速旋转的叶轮对制冷剂气体作功，气体获得能量后，压力和流速提高，然后，在扩压器内将流速降低，压力继续提高，并从蜗壳排出，进入冷凝器。
转速的改变不仅引起流量的改变，而且还会引起压力的改变，此外，当转速减小使流量减小后，气流在叶轮和扩压器流道里会造成冲击、旋涡和脱离，并且可能会产生喘振，这是离心式冷水机组使用变频技术的难点。
通常，空气调节系统的冷负荷随季节气候和室内居留人员数量而变化，空调用冷水机组的制冷量需要和它相匹配，也要相应的变化。
在一年的运转时间内，满负荷制冷量的运转时间并不长，大部分是在部分负荷下运转。
因此，部分负荷下的高效、节能对降低全年能耗具有十分重要的意义，这就是离心式压缩机冷水机组发展变频的动力。
1.4离心式冷水机组配套设计及实际运行状况分析离心式冷水机组的总负荷设计一般是按照夏季生产线最大负荷工况并预留一定裕量作为依据设计的，另设计者还要根据生产线运行负荷变化情况及运行工况等级特殊要求考虑配置的。
如在全年连续运行的生产线需配置一开一备或多开一备等多种运行模式设计。
在实际的生产应用过程中，离心冷水机组的运行负荷处于较大动态变化。
如每天早晚，每季交替，每年轮回，环境气温变化等因素对机组的运行负荷影响很大。
据统计机组在全年处于最大负荷运行时间只有短短几十天，其余大部分时间都是处于50%-80%冷负荷运行，在冬天甚至处于更低负荷运行。
这样，就会造成实际所需冷负荷与最大功率输出之间的矛盾，从而降低了设备的运行效率，造成巨大能源浪费，给企业造成巨额电费支出，增加经营成本，降低企业竞争力。
在使用没有具备负载随负荷变化调速特性的离心式冷水机组控制系统中，无论季节、昼夜气温和用户负荷的怎样变化，电机都长期固定在工频状态下全速运行，尽管系统采用了扇门档板节流方式，但这种调节方式仅是改变流通的阻力，其大部分时间运行效率较低，造成大量大的节能效果。
1.5离心冷水机组变频拖动的节能原理与分析变频器是一种高效节能调速装置，应用广泛，在不同的应用场合可以体现不同的功能，以达到不同的目的，同时还可以提高设备的精确控制能力，并节约电能，延长设备使用寿命，降低生产成本。
变频器除了在节能上的优势外，它的启动性能也十分优异，在电机启动过程中，用变频器实现软启动，可以克服工频起动时引起电流过大造成的机械冲击，并减少了对电网及电机本身的冲击，对设备的保护及电网的稳定运行都起到很大的作用。
离心式冷水机组釆用变频器拖动，主要从两个方面实现节能：一是部分负荷运行状态下的节能，二是低冷却水温度下的节能。
①部分负荷状态下运行的节能：众所周知，冷水机组90%以上的时间运行在部分负荷工况。
通常，在部分负荷下，恒速离心机通过调节导流叶片开度来调节机组输出冷量，最高效率点通常在75%~90%负荷左右，负荷降低，单位冷量能耗增加较显著，使用变频器后将优化电机转速和GVA（导叶）的开度，使机组运行转速最小而效率最高，能耗达到最小。
冷凝压力相应地降低，此时，为了满足离心压缩机的工作条件，只有通过关小进口导叶，减小输气量，从而调整离心压缩机的工作点，以适应更低的冷凝压力。
但以上调节却降低了机组的效率，无端地消耗了更多的能量。
而使用变频器后，则可以通过调整压缩机的转速，以适应冷凝温度的变化，最大限度地利用低冷却水温的节能效应，达到节能的目的。
机组在低冷却水温下，使用变频器有非常明显的节能效果，且冷却温度越低，节能效果越显著，当负荷变低时，这个效果还更加明显。
对于在过渡季节甚至冬季投入使用的机组来说，安装变频器的节能效果是非常明显的。
1.6变频器应用于离心冷水机组负载特性分析恒速离心式冷水机组在满负荷工况时，其cop值一般为5左右，而在部分负荷时，机组效率将显著降低。
我国在《公共建筑节能设计标准》中引入了IPLV的概念。
IPLV的计算公式如下：IPLV=2.3% X A+41.5%X B+46.1%X C+10.1%X D [2]其中：A——100%负荷时的性能系数（W/W ），冷却水进水温度30 C；B ―― 75%负荷时的性能系数（W/W ），冷却水进水温度26 C;C ―― 50%负荷时的性能系数（W/W ），冷却水进水温度23 C;D ―― 25%负荷时的性能系数（W/W ），冷却水进水温度19 C;从上式可以看出，空调系统全年有97.7%的时间是在部分负荷下运行的，在此工况下恒速机组效率较差。
这是因为恒速离心式冷水机组在部分负荷状态下时，是通过导流叶片（GVA ）调节、进口节流调节等方式来实现制冷量调节的。
进口节流调节经济效益较差；而导流叶片略微关闭时，改变了气流进入叶片的方向，从而使压缩机的效率略有提高，导流叶片调节在一定范围内调节时还是比较合理，但当导叶开度小于30%时，节流作用明显增加，效率大为下降，浪费了能源。
离心压缩机是由电机通过增速齿轮带动叶轮高速旋转，由此产生的离心力压缩制冷气体使动能转化为压能。
则电机的输入功率满足以下关系式：P=KA PtfVf / n t其中：P——电机功率K ――常数A Ptf 态制冷剂的全压Vf ――气态制冷剂的体积流量H t——机效率根据流体力学原理，上式中 A Ptf与转速的平方成正比，Vf与转速成正比，所以电机功率与转速的三次方成正比，所以减小转速意味着减小功率，即提高效率，降低功耗。
因此，在满足生产负荷工况下，变频冷水机组在部分负荷运行下降低电机运行速度，则会大大降低电机轴功率输出及保持较高效率运行。
同时离心压缩机也无需消耗无谓的能量来过度加速制冷齐临体，从而降低了能耗。
当然，离心式冷水机组并非采用变频拖动后在所有的负荷状态下都节能。
机组在高负荷区运行时，根据美国空调制冷学会ARI工况运行的效能比对照数据证明，单级压缩的离心式冷水机组由于采用增速齿轮压缩机结构，机组在100%负荷向90%负荷卸载时，不能提高机组效率，加上变频控制会有3%-4%的功率损失，因此机组在高负荷区运行时，变频离心机式冷水机组运行效率较差，但由于占全年的总运行时间很少，因此并不影响全年的节能效果。
1.7矩形科技N80在离心式冷水机组中的应用1.7.1、冷水机组工作流程1.7.2冷水机组控制要求冷水机组运行参数检测吸气温度检测检测范围-50~50 C 排气温度检测检测范围0~100C 油温传感检测检测范围0~100 C 能量位置检测检测范围40~100% 内压比大小检测检测范围3.5~7.5吸气压力检测检测范围0~1.6MPa 排气压力检测检测范围0~2.5MPa 油滤前油压检测检测范围0~2.5MPa 油滤后油压检测检测范围0~2.5MPa 冷水机组运行参数控制油泵起停控制压缩机起停控制(2)温度传感器：选用德国 JUMO 公司PT100热电阻三支。
吸气温度传感器测量范围-50~50 °C ; 排气温度传感器 测量范围0~100 C ;油温传感器测量范围0~100 Co 能量增减控制内压比大小控制经济器电磁阀控制1.7.3冷水机组控制系统的组成冷水机组的电控部分由微机控制箱、 低压电控柜、高压起动柜、 压力温度传感兀件及各种控 制电磁阀组成。
微机控制箱内的控制器选用矩形科技公司生产的N80-M39MAD-AC 系列可 编程序控制器。
实现对单台螺杆冷水机组全工作过程的自动控制、故障检测及故障的预处理 和保护性停机。
单机显示部分也选用矩形科技公司生产的SA-10.4触摸屏，完成单机各种 运行参数的显示、机组调节参数及保护参数的设定、 机组故障报警的中文信息提示。
变频器 选用易能公司生产的 EDS2000系列变频器。
对冷水机组进行有效控制，根据自然曲线来设计全变频冷水机组的运行，协调正在运行的冷水机，使其达到相同负荷。
目的是设定冷水机同时，确定冷却塔的运行方案, 的运行方案，使冷水机运行时尽可能地接近它们的自然曲线；优化冷却水泵和冷却塔风机的转速， 使得冷水机组的性能最佳，同时完成机组控制盘面的部分操作。
触摸屏上清晰明了的菜单，免说明书的操作模式会给使用者带来方便。
传感部分选 用美国西特公司生产的 C209压力变送器和德国 JUMO 的温度传感器。
使整机性能进一步稳定，可靠性进一步提高。
1、手动控制模式:整个控制系统由高压起动柜， 低压控制柜，机组上的仪表器箱等电器设备组成。
实现螺杆压 缩机组手动控制要求。
同时当机组在运行过程中出现吸气压力过低, 排气压力过高，油压差 过低，油温过高，油泵电机过载，压缩机电机过载等故障时，能自动停止机组运行，并发出声光报警，指示故障部位。
2、自动控制模式:通过触摸屏可以在仪表控制室监控压缩机组的运行参数, 能跟据实际工况自动调节能量范围 (40~100% )。
机组发生故障自动保护并报警停机，显示故障状态，同时可以在现场操作压缩机组的运行。
使操作更为方便灵活。
3、模拟量的配置(1)压力变送器：选用美国Setra 公司C209型压力变送器四支，输出4~20mA 电流信号;供电电压24VDC 。
吸气压力变送器测量范围0~1.6MPa; 排气压力变送器测量范围0~2.5MPa; 油滤前油压变送器测量范围0~2.5MPa; 油滤后油压变送器 测量范围0~2.5MPa 。
(3 )能量位置：选用WDD32Z —3 1.7.4冷水机组控制系统电气图能量位置电位器，测量范围40〜100%1.7.5冷水机组变频控制主回路图>«<* s HA■百*蘭■耳■啤空A 士片；=1肝■眄«l»JI vfl丄再內■鼻氏苛ATr If HML兰归岸.......yz.5UR芬-二〕6百一讣I ■■盅黑：-」匚丄%I_E8AD」aM80I莹39MADIQC0-Q-G>o显上酉--elf -甲常齐岳4 T* -r a ~ F* i• h.*' ■JI I -方E■青i : ■ F： f« ?F2 斗!■?-.-I色■曹1.7.6冷水机组变频控制界面CT1 1M-T1 / CT2co TL '-T :■ E 讣畧 •a ykong com MAIH CE/OS C2 J3-2I CT3 二NGOM39MAD-AC oddoo后 俏 0 F J 0 节 卜 电 S/kWh 电价/¥ 总额/Y 节电率/% ^S<iiuko on RUN 如有技术问题请咨询 深圳市矩形科技有限公司 8 27440377 转 8019 吴义勇。
