多路输出直流稳压电源方案设计书[1]
直流稳压电源设计方案(一)
直流稳压电源设计方案(一)直流稳压电源设计方案资料简介直流稳压电源是一种能够将交流电转换为稳定的直流电并提供给电子设备使用的装置。
本方案将介绍直流稳压电源的设计原理、组成部分以及设计考虑因素。
设计原理直流稳压电源的设计原理基于两个重要组成部分：整流器和稳压器。
整流器负责将交流电转换为直流电，而稳压器则负责保持输出电压的稳定。
组成部分一个典型的直流稳压电源由以下几个组成部分组成： 1. 输入端：接受交流电输入的部分。
2. 整流器：将输入的交流电转换为直流电的部分。
3. 滤波器：用于平滑直流电输出并去除电压波动的部分。
4. 稳压器：保持输出电压稳定的部分。
5. 输出端：提供稳定直流电给电子设备使用的部分。
设计考虑因素在设计直流稳压电源时，需要考虑以下几个因素： - 输入电压范围：确定输入电压范围，以适应不同的电力供应标准。
- 输出电压稳定性：确保输出电压在不同负载条件下保持稳定。
- 效率：通过优化设计以提高电源转换效率。
- 过载保护：加入过载保护功能以确保电源在过载情况下可靠工作。
- 温度保护：采用温度传感器和保护电路，防止过热情况发生。
- 尺寸和重量：根据应用需求，确定合适的尺寸和重量。
设计流程设计直流稳压电源的一般流程如下： 1. 分析需求：了解使用环境和电子设备的需求。
2. 选型：选择合适的整流器、滤波器和稳压器。
3. 设计电路：根据选型结果设计电路图。
4. PCB设计：将电路图转换为PCB布局图。
5. 组件选择：选择合适的电子元件和连接线。
6. 制造和组装：制造PCB板并组装电子元件。
7. 调试和测试：连接电源输入并测试输出电压的稳定性。
8. 优化和验证：根据测试结果进行电路和组件优化，并验证设计是否符合要求。
结论直流稳压电源设计需要考虑多个因素，并进行详细的分析和实践。
本方案提供了一个基础的设计流程，可以根据实际需求进行进一步的优化和定制。
多路直流稳压电源设计
Vo1=5V
变压器次级 Ui(v) Vo(v)
Vo2=-5V
Ui(v) Vo(v)
Vo3=5V
Ui(v) Vo(v)
1-2
1-3
四、电路仿真
1.测试Vo1,Vo2的电压和Vo3电压范围； 2.测试Vo1，Vo2和Vo3 (5V)的稳压系数Su（RL=100Ω）;计数Sv. 3.测试Vo1,Vo2和VO3的Ro.(改变RL为50Ω和100Ω）; 4.仿真分析整流电路的输入、输出波形及电源的输出纹波。 电路通过仿真后，确定实验前的元件参数。
VI R=100Ω R=100ΩC=1000uF C=1000uF
C1
UI
UI
1
VL为直流，UL为交流。 VI
RL
11 12
2 3
1000uF
100Ω
3. 测量三路稳压电源的输出电压 测试方法：测量输出端时分别接100Ω负载电阻。测量3-6V时，分别测量对 应的电位器的阻值。再调节电位器RW， 测量输出电压可调范围V0min～V0max。 验证 公式VO＝1.25(1+Rw/R1)
5. 测量三路稳压电源的输出纹波电压 输出纹波电压是指在额定负载条件下，输出电压中交流分量的峰峰值。 第一路+5V:取Uo＝5V,RL=100Ω，用示波器测量U10纹波电压值及波形 第二路-5V:取Uo＝-5V,RL=100Ω ，用示波器测量U02纹波电压值及波形 第三路3-6V:取Uo＝5V,RL=100Ω ，用示波器测量U03纹波电压值及波形
电
路
U
uo 0
Io
U
o
整流电 压波形
uo 0
U I o U Uo
U
uo t
I
o
多路输出线性直流稳压电源设计
多路输出线性直流稳压电源设计设计总说明随着电子技术迅速发展，对电子设备的电源要求越来越高。
几乎所有电子设备中都需要稳定的直流电源。
稳压电源具有体积小、重量轻、使用方便和工作可靠等优点，所以被广泛的作为各种晶体管仪器、仪表,教学、自动控制系统与设备的直流电源。
目前国产直流稳压电源按集成稳压器种类主要可以分成线性稳压电源和开关稳压电源两大类。
该线性直流稳压电源输入为220V交流电，输出为±5V和+12V三路直流。
电路主要由四部分构成，即电源变压器、整流电路、滤波电路、稳压电路。
本文介绍了电源的分类、特点和发展现状，详细分析了变压器、整流电路、滤波电路、稳压电路四部分的方案选择及元器件的计算，给出了硬件设计电路原理图和PCB图，最后完成了电源调试，实现了基本功能。
关键词：稳压电源，protel,调试Design of Multiple Output Linear DC Power RegulatedSupplyDesign DescriptionWith the rapid development of electronic technology, power electronic devices have become increasingly demanding. Almost all electronic devices require a stable DC power supply. Regulated power supply characterizes small volume, light weight, facilitative and reliable, so widely used as the DC power supply of various transistor devices, instruments, education and automatic control systems and equipment. Current domestic DC power supply can be divided into linear regulated power supply and switching power supply according to types of integrated voltage regulators.The linear DC power supply has one 220V AC input , three DC outputs( ± 5V and +12 V). Circuit mainly consists of four parts, namely, power transformer, rectifier circuits, filtering circuits, and regulator circuits. This article describes the classification, characteristics and development of power , and a detailed analysis of the program choice of the four parts circuits and the calculation of selected components are given.The hardware schematic circuit diagram and PCB diagram are presented ,and the basic functions are implemented through debugging,.Keywords：regulated power supply，protel，debug目录1.绪论 (1)1.1电源概述 (1)1.1.1电源分类 (1)1.1.2直流稳压电源的技术指标 (4)1.2直流稳压电源的发展现状 (5)2.方案论证 (6)2.1设计要求 (6)2.1.1 基本要求 (6)2.1.2 扩展要求 (6)2.2方案比较 (6)2.2.1 总体设计方案比较 (6)2.2.2 各模块方案选择和论证 (7)3.硬件电路设计 (12)3.1P ROTEL概述 (12)3.2硬件的基本组成 (13)3.3电路设计及元器件选择 (13)3.3.1变压器 (13)3.3.2整流二极管 (14)3.3.3滤波电容 (14)3.3.4降压、整流、滤波电路 (14)3.3.5稳压电路 (16)3.3.6保护电路 (17)3.4 PCB印刷电路板设计 (19)4.电源调试 (21)4.1实物图 (21)4.2电源调试 (21)5.外壳设计 (24)6．总结 (25)致谢 (26)参考文献 (27)附录元器件清单 (28)1.绪论1.1电源概述把其他形式的能转换成电能的装置叫做电源。
多路输出直流稳压电源的设计
电子技术课程设计任务书目录摘要 (3)1.绪论 (4)2.硬件组成与方案设计 (5)2.1硬件组成 (5)2.2方案设计 (5)3.单元电路的设计原理 (6)3.1 电源变压器 (6)3.2 整流电路 (6)3.3 滤波电路 (8)3.4 稳压电路 (8)3.5电源指示 (10)4.元件参数选择 (11)4.1集成稳压器的选择 (11)4.1.1输出电压固定的集成稳压器的选择 (11)4.1.2输出电压可调的集成稳压器的选择 (11)4.2电源变压器的选择 (12)4.3集成整流桥及滤波电容的选择 (12)4.4分压电阻的选择 (12)4.4.1可调电压部分 (12)4.4.2发光二极管串联分压部分 (13)5.整体电路图 (14)6．器件清单及仪器相关参数 (15)7．设计总结 (16)参考文献 (17)多路输出直流稳压电源摘要直流稳压电源一般是由电源变压器、整流、滤波及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流电路把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现可输出±5V、±12V的电压并且在+3~+18V内的可调电压。
关键词:变压；整流；滤波；稳压1.绪论在当今社会中，各类电子产品极大地满足了我们的需求，但是任何电子设备都需要一个共同的电子电路——电源电路，在电子电路和电气设备中，通常都需要电压稳定的直流稳压电源供电，直流稳压电源可分为两类，一类是化学电源，如各种各样的干电池、蓄电池、充电电源等电源；其优点是体积小、重量轻、携带方便等；缺点是成本高、易污染。
另一类是稳压电源，它是把交流电网220V 的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，这是现实生活中应用比较广泛的一类。

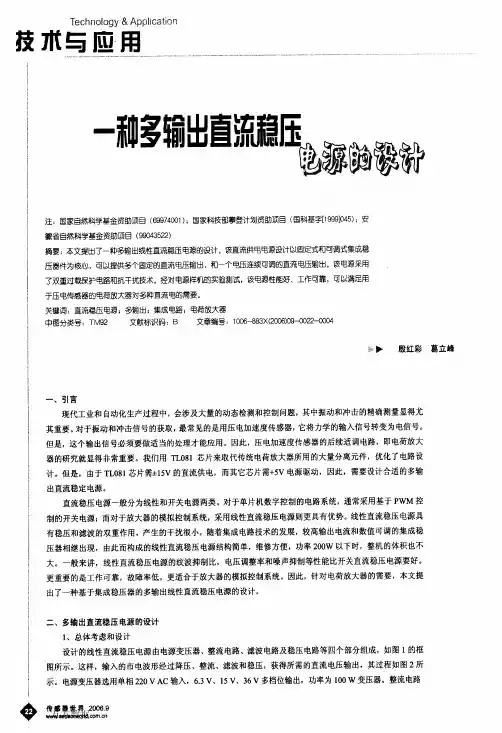

一种多输出直流稳压电源的设计
地端，这与ＬＭ３２３Ｋ不同。ＬＭ３２３Ｋ用的是硅整流桥的负
输出端作接地端，正输出端做ＬＭ３２３Ｋ的电压输入端。而 组合用７８１５和７９１５时，公共输出接地端用的是变压器输
出端口的＋１５ ｖ并分别接入７８１５的接地引脚（ＧＮＤ）和７９１５
的电压输入引脚（％）：硅整流桥的正、负输出端口则分别 接入７８１５的电压输入端（‰）和７９１５的接地端；滤波电
直流稳压电源一般分为线性和开关电源两类。对于单片机数字控制的电路系统，通常采用基于ＰｗＭ控 制的开关电源；而对于放大器的模拟控制系统，采用线性直流稳压电源则更具有优势。线性直流稳压电源具 有稳压和滤波的双重作用，产生的干扰很小，随着集成电路技术的发展，较高输出电流和数值可调的集成稳 压器相继出现，由此而构成的线性直流稳压电源结构简单，维修方便，功率２００ｗ以下时，整机的体积也不 大。一般来讲，线性直流稳压电源的纹波抑制比，电压调整率和噪声抑制等性能比开关直流稳压电源要好。 更重要的是工作可靠，故障率低，更适合于放大器的模拟控制系统。因此，针对电荷放大器的需要，本文提 出了一种基于集成稳压器的多输出线性直流稳压电源的设计。
四、结论 设计的多输出线性直流稳压电源，利用集成稳压器（固
万方数据 篾藏鞭戆搏２００６．ｇ
辅鹭Ｆ赋事嘲祷捌铺＿》嘲．口ｐｍ．ｃ“
鬻◇◇蘸瀚◇ｌ◇黎擎蕊蕊黪矜ｌ ｉ露器意ｉｏｎ
咖ｌ石ｐｌｅ ｏｕｔｐｕｔ；ｉｎｔｅｇｍｔｅｄ ｃｉＩ℃ｕｉｔ；ｃｈａ唱ｅ卸１ｐｌｉｆｉｅｒ
作者简介：
殷红彩，安徽大学电子科学与技术学院硕士研究生，主要
一船亚带 输出电压
２Ｖ～３Ｖ：
容差约为
Ｉ电流‰。
１ ７８Ｌ１２），
；。王正盛一；ｏ
８Ｍ１２）和
Ｂ１２）等多 ：的最大输 ．２ Ａ：其最
多路输出直流稳压电源地设计
电子技术课程设计任务书目录摘要 (3)1.绪论 (4)2.硬件组成与方案设计 (5)2.1硬件组成 (5)2.2方案设计 (5)3.单元电路的设计原理 (6)3.1 电源变压器 (6)3.2 整流电路 (6)3.3 滤波电路 (8)3.4 稳压电路 (8)3.5电源指示 (10)4.元件参数选择 (11)4.1集成稳压器的选择 (11)4.1.1输出电压固定的集成稳压器的选择 (11)4.1.2输出电压可调的集成稳压器的选择 (11)4.2电源变压器的选择 (12)4.3集成整流桥及滤波电容的选择 (12)4.4分压电阻的选择 (12)4.4.1可调电压部分 (12)4.4.2发光二极管串联分压部分 (13)5.整体电路图 (14)6．器件清单及仪器相关参数 (15)7．设计总结 (16)参考文献 (17)多路输出直流稳压电源摘要直流稳压电源一般是由电源变压器、整流、滤波及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流电路把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现可输出±5V、±12V的电压并且在+3~+18V内的可调电压。
关键词:变压；整流；滤波；稳压1.绪论在当今社会中，各类电子产品极大地满足了我们的需求，但是任何电子设备都需要一个共同的电子电路——电源电路，在电子电路和电气设备中，通常都需要电压稳定的直流稳压电源供电，直流稳压电源可分为两类，一类是化学电源，如各种各样的干电池、蓄电池、充电电源等电源；其优点是体积小、重量轻、携带方便等；缺点是成本高、易污染。
另一类是稳压电源，它是把交流电网220V 的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，这是现实生活中应用比较广泛的一类。
多路直流稳压电源设计
13
-15V输出
UO2 V=15.0149
SW2 C6
RL2
1u
200R
C7 RL3
200R 1u
SW3
V=-15.0554 UO3
2020/6/28
长江大学电工电子实验中心龙从玉
6
★5.直流稳压电路设计、仿真与测试：
5.1 可调直流稳压电源的仿真 用Proteus软件绘制电原理图，并对所设计的电路进行仿
ui2
UO2=6V*[1+(RP2/R8)]
C2
1000u V=-22.8223
C4
470u
R2
5.1k
Q1
TIP42
D2
R8 RL2
7
U2
3
6
UA741 2
4
1
5
9012
Q2
I=-0.0140943 Q2(E)
R5
1N5233B
R6 C5
10k 10u
100%
10K
RP2
10K
41%
100R
SW2
C2 U2
1u
Ui 地 Uo
②固定负电压三端稳压器
C30Biblioteka 1uC4GND 1
CW7915 123
地 Ui Uo
2020/6/28
1u
ui-
2
VALUE=-10
U3
VI 7915 VO
0.1u
uo3
V=-5.0201
长江大学电工电子实验中心龙从玉
4
4.2 可调三端稳压器件：
图-2 集成可调三端稳压电路图
①集成正电压可调稳压器
CW317 123
多路输出直流稳压电源的设计
目录1 Multisim简介----------------------------------------------------2 2背景分析--------------------------------------------------------5 3设计内容和要求-----------------------------------------------5 4电路工作原理分析-----------------------------------------------6 4.1总体原理框图--------------------------------------------- 64.2稳压电源的设计方法----------------------------------------65 各单元电路原理--------------------------------------------- 7 5.1小功率整流滤波电路------------------------------------ 7 5.2 滤波电路-------------------------------------- ---------- 8 5.3直流稳压电路---------------------------------------------8 6元器件的选择-------------------------------------------------9 6.1选集成稳压器，确定电路形式--------------------------9 6.2选电源变压器--------------------------------------------9 6.3选整流二极管以及滤波电容--------------------------10 7电路仿真------------------------------------------------------11 8稳压电源的安装与调试--------------------------------------11 9元件清单-------------------------------------------------------13 10实验总结--------------------------------------------------------16 11参考文献------------------------------------------------------17Multisim简介2设计内容和要求设计内容:根据技术要求和已知条件，完成对多路输出直流稳压电源的设计、装配与调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多路输出直流稳压电源设计目录课程设计任务书错误！未定义书签。
武汉理工大学课程设计教案检查记录表错误！未定义书签。
摘要21.绪论22 设计内容及要求32.1设计的初始条件及主要任务32.2设计思路43单元模块设计原理43.1电源变压器43.2整流电路43.3滤波电路53.4稳压电路53.5电源指示64元件参数选择64.1集成稳压器的选择：64.2电源变压器的选择74.3集成整流桥及滤波电容的选择74.4分压电阻的选择75 硬件调试8电路测试相关参数一览表86 整体电路图107 器件清单及仪器相关参数118 心得体会11参考文献12附录12电子技术课程设计进度要求12电子技术课程设计说明书与图纸要求13信息工程学院课程设计评分表13摘要本文介绍了一种采用集成稳压器制作多路输出直流稳压电源的方法，主要阐述如何运用集成稳压器，配合变压器、单向整流桥、滤波电容，完成规定任务的设计方法，重点叙述了整体设计的工作原理、相关元件的选定思路、电路具体调试过程三个部分。
本次课程设计的目的培养学生正确的设计思想，理论联系实际的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。
培养学生综合运用所学知识分析和解决工程实际问题的能力通过课程设计，使学生在理论计算、结构设计、工程绘图、查阅设计资料、标准与规范的运用和计算机应用方面的能力得到训练和提高。
巩固、深化和扩展学生的理论知识与初步的专业技能。
关键词：直流滤波集成稳压器1.绪论很多电子设备，家用电器都需要直流电源供电，其中除了少量的低功耗、便携式的一起设备选用干电池供电外，绝大多数电子设备正常工作需要直流供电，而常用的电源——市电是220V或380V的交流电，因此需要把交流电变换成直流电。
1例如在我们学习的大多数集成运算放大器都需要加规定的直流偏置才能正常工作。
所以直流稳压电源对于我们的模电课程学习来说十分重要，一个稳定可靠的直流稳压电源是今后我们学习、设计其他电路的保证。
但是不同的电路对于直流电压值有着不同的需求，常见的有±12V、±5V等等不同的需求。
为了达到巩固课程知识目的的同时，能够做到学以致用，制作一些对于今后有实际意义的电路，我们选择±12V、±5V以及3—18V五组参数作为设计的电压输出参数值。
此次所要设计的电源要求的输出功率较小，为了简化电路并提高电路的稳定性，因此选择集成稳压器的设计思路。
三端固定输出集成稳压器是一种串联调整式稳压器。
它将全部电路集成在单块硅片上，整个集成稳压电路只有输入、输出和公共3个引出端，使用非常方便。
因其内部有过热、过流保护电路，因此它的性能优良，可靠性高。
又因这种稳压器具有体积小、使用方便、价格低廉等优点，所以得到广泛应用。
其代表产品有78xx正电压输出系列、79xx 负电压输出系列。
1可调输出的集成稳压器是在固定输出集成稳压器的基础上发展起来的，这种集成稳压器，在集成芯片的内部，输入电流几乎全部流到输出端，流到公共端的电流非常小，因此可以用少量的外部元件方便的组成精密可调的稳压电路，应用更为灵活。
典型可调输出集成稳压器芯片,正电源系列有LM117/217/317，负电源系列有LM137/237/337。
本设计中根据任务需要选择五种集成稳压器芯片：LM7812、LM7805、LM7912、LM7905、LM317。
22 设计内容及要求2.1设计的初始条件及主要任务2.1.1设计的初始条件可选元件：变压器/15W/±12V；整流二极管或整流桥若干，电容、电阻、电位器若干；根据需要选择若干三端集成稳压器；交流电源220V，或自备元器件。
可用仪器：示波器，万用表，毫伏表2.1.2设计任务要求要求设计制作一个多路输出直流稳压电源，可将220V/50Hz交流电转换为多路直流稳压电源输出：±12V/1A，±5V/1A，一组可调正电压+3~+18V/1A。
2.2设计思路本设计主要分为变压电路、整流电路、滤波电路、稳压电路、电源指示五个部分。
变压电路：将交流电网220V 的电压变味所需要的电压值。
整流电路：将交流电压变成脉动的直流电压。
滤波电路：由于经过整流的脉动直流电压还含有较大的纹波，因此需要设计滤波电路加以滤除。
稳压电路：在电网电压波动、负载和温度变化时，依然维持输出直流电压稳定。
电源指示；显示当前的电路通断情况，方便了解电源当前的工作状况。
3单元模块设计原理3.1电源变压器电源变压器是将输入的220V 交流电压U1转变为整流电路所需要的交流电压U2。
因为要最终通过78、79系列和LM317系列输出正向最大18V 负向最大12V 的电压，所以选择带有中间抽头的双12V 变压器。
考虑到今后的功率需要，这次我选择了25W 的变压器。
这样两个12V 的输出分别给78、79系列使用，中间抽头作为固定电压输出部分的地线；而将两个12V 的输出端加给LM317，即输出24V 。
3.2 整流电路整流电路有半波整流电路与单相桥式整流电路。
半波整流电路的特点是输出电压波形为输入正弦波图3-2-1 半波整流电路输入输出波形对比电源波形的正半周期，所以输出电压脉动很大，直流分量较小，整流效率较低。
另一种是单向桥式全波整流电路。
如右图，四肢整流二极管D1~D4形成电桥。
在V2正半周。
电流从变压器副边线圈上端流出，只经过D1流向RL,在由D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
电流通路用实线箭头表示。
同理在V2负半周时，D2、D4正向导通，D1、D3反偏截止。
在负载上产生上正下负的输出电压。
电流通路如图的虚线箭头表示。
3综上可知输入端经变压器后在副边得到了一个单向的脉动电压。
3.3 滤波电路经过整流的脉冲电压纹波很大要经过滤波电路的滤波作用，一般有电抗元件组成，如在电阻两端并联电容器C ，或在整流电路输入端与负载间串联电感器L ，以及有电容、电感组合而成的各种复式滤波电路。
4在这里选择用电容滤波，适合小电流负载。
3.4 稳压电路由于输出地直流电压会随着稳压电路的波动、负载和温度发生变化而变化，所以，为了维持输出直流电压稳定不变，还要加上稳压电路。
由于电源要求的输出功率较小，为了简化电路并提高电路的稳定性，因此选择集成稳压器。
集成稳压器在使用中普遍使用的是三端稳压器。
可以分为固定式和可调式，按正负的输出电压还可分为CW317、CW337、LM317、LM337。
其中317系列稳压器可以连续输出可调正电压，337系列则是可调负电压。
它们的可调范围为 1.2~37V ，最大输出图3-2-3单向桥式全波整流电路 输入输出波形对比 图3-2-2单向桥式全波整流电路图3-3-1几种不同的复式滤波电路图3-4-2 集成稳压器LM78xx图3-4-1 集成稳压器LM317电流为1.5A。
三端集成稳压器还有78、79系列分别对应正电压输出和负电压输出.79系列和78系列的外形相似但是连接不同，79的1端接地，2端接负图3-4-3 集成稳压器LM79xx的输入。
3端接输出。
3.5 电源指示发光二极管具有工作电压很低；工作电流很小，可靠性高，寿命长。
由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。
4因此，我们电源指示部分将使用发光二极管来实现。
通过给它串联不同的分压电阻并联在变压器输出端以及各路稳压电路的输出端以显示其工作状况。
4元件参数选择4.1集成稳压器的选择：4.1.1输出电压固定的集成稳压器的选择输出电压固定的集成稳压器有正电源LM7800系列稳压器和负电源LM7900系列稳压器。
按LM7800系列输出电压可分为7805(+5V)、7806(+6V)、7809(+9V)、7812(+12V)、7815(+15V)、7818(+18V)、7824(+24V)。
按输出电流可分为78Lxx表示输出电流100mA、78Mxx表示输出电流500mA、78xx表示输出电流1.5A。
负向集成稳压器与正向类似。
5由于此次要输出得电压为±12V、±5V，电流要求均为1A，固选择的芯片为LM7805、LM7812、LM7905、LM7912。
4.1.2输出电压可调的集成稳压器的选择可调输出的集成稳压器是在固定输出集成稳压器的基础上发展起来的，这种集成稳压器，在集成芯片的内部，输入电流几乎全部流到输出端，流到公共端的电流非常小，因此可以用少量的外部元件方便的组成精密可调的稳压电路，应用更为灵活。
正电源系列的基准电压为1.25V，可在1.25V~37V之间连续可调。
其内部设有过流、过电压保护和调整管安全工作区保护电路，使用安全可靠，性能比LM7800系列性能更加，而且它的输出电压输出电流均符合要求，所以此次的可调集成稳压器选择LM317。
4.2 电源变压器的选择Uomax+(Ui-Uomin)≤Ui ≤Uomin+(Ui-Uo)max18V+3V ≤Ui ≤3V+40V21V ≤Ui ≤43VU2≥Uimin/1.1=21/1.1=19.09V取U2=20则P=20W ，所以选取24V/25W 的变压器即可。
4.3集成整流桥及滤波电容的选择由于Urm=1.414×24=33.936V ，I=1A ，额定工作电流ID=1A ，所以集成整流桥芯片选择KBP307。
I=1A 。
T=0.02s,电路中滤波电容承受的最高电压时 1.414×24=33.936V 所以选择电容的耐压值应该大于34V ，所以在可调电压部分选择3300uF/50V 的电解电容电容，固定电压部分选择3300uF/25V 电解电容。
因为大容量电解电容有一定的绕制电感分布，易引起自激振荡，形成高频干扰。
所以稳压器的输入端并入瓷质小容量电容来抵消电解电容的电感效应和线路的杂波，抑制高频干扰。
固在稳压芯片前并入334瓷质电容，在其后并入104瓷质电容。
为了更好的消除纹波，在输出端前再并入470uF 电解电容，其中12V 以及3~18V 选择的耐压值为35V ，5V 组选择耐压值为16V 。
