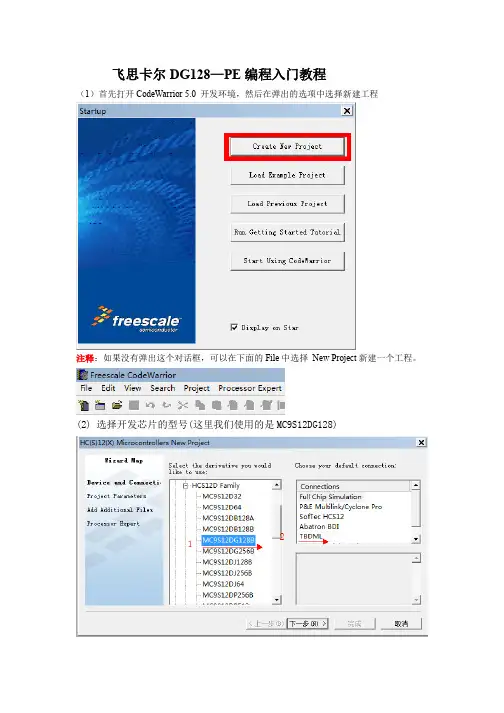

飞思卡尔DG128—PE编程入门教程（1）首先打开CodeWarrior 5.0 开发环境，然后在弹出的选项中选择新建工程注释：如果没有弹出这个对话框，可以在下面的File中选择New Project新建一个工程。
(2) 选择开发芯片的型号(这里我们使用的是MC9S12DG128)接着选择TBDML，这个是我们使用在线调试功能的选项。
(3) 选择工程的生成路径，注意：如果我们不使用PE编程功能的话，在这步结束后，可以直接选择完成按钮来完成工程的新建。
(4) （PE编程功能的步骤）下一步，这个对话框我们什么都不用选择，直接点击下一步。
（5）选择下面这个选项来启动PE编程功能。
(6) 红色边框中选项的功能为是否启动浮点数据的使用，默认第一个是不启用；第二个是启用，float数据为32位，double为32位；第三个是启用，float 数据为32位，double数据为64位。
（7）最后一步什么都不要设置，直接点击完成。
(8) 以上步骤我们完成了一个DG128工程的新建步骤。
PE的使用步骤:(1) 新建工程后，会自动弹出个芯片封装型号的选择，选择后点击OK。
（注意：我们学校使用的芯片是112管脚，所以注意选择红线标注的选项）(2) 点击OK后，就会出现我们要编程的环境了。
如下所示：（3）红色标注的地方就是该工程的工作区。
细心的同学就会发现，它生成的文件中没有我们需要写的源文件XXX.c 。
那我们现在就来生成这些文件，找到下图的选项Processor Expert 。
然后点击第二个选项的Generate Code ' XXX .mcp' （这里的XXX 表示该工程名称）。
下面是自动生成的文件。
这时候发现软件为我们自动的生成了一个Project.c （Project 是我这个工程建立的文件命，不同的工程文件名将导致这个名字不同）的文件。
这个就是我们将要编写的源文件了，它里面包含了主函数main()。
大家不必理会其他文件夹中的文件，只要关心这三个文件即可。
下面说明一下这三个文件的使用。
1.Events.c这个文件中包含了中断事件代码，所以中断服务程序只能写在这个文件中，具体怎么写，后面将以一个定时器的使用来向大家介绍。
2.Project.c这个文件中包含了主函数main()，程序将从这里开始执行；注意：这个main函数中包含了一句PE_low_level_init();语句。
这条语句的功能是初始化PE。
所以大家不用管他，千万不要删除，否则将出现错误。
3.Events.h这个文件中包含了中断事件代码的一些声明。
下面将通过一个功能模块的添加和编程来向大家演示PE的使用。
一．首先来介绍下时钟模块的使用：点击这个选项;进入到PE工作区，这时候将看到我们的芯片型号，然后双击它。
提示：这里有个使用技巧，我们要编写的两个文件就包含在这个界面的文件夹中，即:Project.c:main和Events.c:event。
双击它既可进入需要编写的文件界面。
右边将出现时钟频率选择的选项，需要修改两处红框标注的地方。
第一处修改该外部晶振频率（此时晶振频率为9.8304MHZ）；第二处修改该芯片的所要设定的总线频率，一般选为19.6608MHZ，此时使能PLL锁相环时钟。
这样我们就设置芯片执行的时钟频率。
二．IO口的使用1.这里学习如何添加要使用的功能模块，后面介绍的各个功能模块的添加方法一样，就不一一再演示了。
添加方法如下：然后右击选择Add Bean(s)…选项，此时将弹出如下对话框。
请注意第三个文件夹既可。
下面我们将这些文件夹展开。
（1） 串口功能：（2） AD功能：（3） IO口功能：（4） PWM功能：（5） 定时器功能（6） 定时脉冲采集我们这里要使用的是IO口功能，那么添加IO口功能函数这里有很多功能模块，那我们要怎么选择呢？仔细看下他们的名称就可以知道他们大概的作用。
第一个是1个IO口的控制模块,第二个是多个IO口的控制模块。
这些都是定义为输出，那输入的就是倒数第二个。
这里我们选择控制多个IO口，也就是第二个模块BitsI0，然后点击Add按键，接着关掉这个对话框，这时候界面如下所示：而且工作区中多了这个选项：这里可以选择要使用哪个IO端口，A口,B口，E口等等。
管脚也可选择，点击后面的添加，添加后如下：这里选择IO的工作模式，输入输出模式，是否上拉下拉。
这里设置初始化时的状态。
这里设置输出，初始值为0，也就是低电平。
然后点击编译下。
注意：在编译的过程中，系统会提示你是否要更新你的用户文件,就是Project.c和Events.c。
这个时候个人决定是否要更新。
这样设置完了IO的所有初始化工作，现在我们来学习如何使用这个模块。
点击那个IO口模块，将它展开。
显示出了很多函数，这很好，我们可以偷懒不用自己打键盘了。
大家可以这样偷懒下，点击住你要使用的函数，然后拖动他，将他放在这两个文件中。
此时放在主函数main中这时候缺少形参，传进这个函数的形参。
那我们怎么知道它需要的是什么参数呢？事情很简单，请双击下右边工作区中你拖动的函数。
如果发现你无法双击的话，那请先编译一下，然后就可以了。
这个就是函数的原型了，上面有它的说明，英文好点的同学自己看说明吧。
其实不用看说明我们靠经验也知道，这个函数是控制IO某一位的置位。
这里填入2。
下面简单介绍下各个函数的功能下，使用方法如上，说明双击函数，查看原型即可。
这两个函数第一个是获得当前IO口的输入还是输出模式。
第二个是设置IO口为输入还是输出模式。
第一个获得8个IO的状态。
第二个设置8个IO的状态第一个是获得IO状态，只是可选择要获得的是哪几个引脚的。
第二个是设置多个IO状态。
第三个也是设置单个IO状态。
第四个是IO状态清零。
第五个是反转IO状态。
这样就介绍完了IO的使用方法。
下面我们来学习其他模块的使用。
三．串口的使用依照前面介绍添加IO口模块的步骤来添加串口模块。
添加完后，接着的工作就是初始化他的功能。
这个功能很简单，我们只要设置下波特率即可，其实的参数我们使用默认的。
默认使用串口0(SCI0)。
下面来看看它的功能函数。
这里有很多函数前面有个红色的叉，这表示没有使能这个功能，大家如果要使用的话，请在叉那里点击一下，让它变成绿色的沟即可。
注意：由于这个串口发送的功能函数比较底层，使用起来没那么方便。
但是基本可以满足一般简单的需求，使用时将其拖拽到指定的代码区即可。
四．AD模块的使用首先，依照上述步骤添加好AD模块。
接着初始化功能。
AD功能我们大多数使用过的人都知道，其实只需要设置管脚、精度和采样周期就可以使用。
红色边框1这里可以添加所要使用的AD管脚。
如我们要使用两个AD口，那点击下+按钮，添加成两个AD口。
红色边框2是AD管脚的具体位置。
下面选择下AD的采集精度。
最后设置一下采样后的转化时间就可以使用了。
此时点击选择那个....选择转化时间。
弹出下面的对话框。
注意下:在左边用红色边框话那个是us微秒的单位，显示为乱码，这里可以自己填入时间，如果不知道要填的是多大的时间的话，那可以双击在右边红色边框内列表中的转化时间。
最后点击OK退出。
这里我大概初始化完成AD的功能。
下面了解他的功能函数。
Codewarrior IDE中生成的函数中，对用户而言，最有用的是下面两个函数。
byte AD2_Measure(bool WaitForResult);//开启AD转换byte AD2_GetV alue16(word *V alues)；//获得AD采集结果，16位的数据输出。
举例说明：int sum;AD1_Measure(0);AD1_GetV alue16(&sum);sum >>= 4;//这里发现采集出来的值被左移了4位，所以要把它右移回来，这样才是正确的数值。
这个例子中将获得的采集值存入sum中。
注意了：在Events.c这个文件中，多加出来一个AD的中断函数，这个是PE默认生成的。
在初始化的时候可以关闭，不关闭也没关系，不写入代码即可。
五．PWM模块的使用依照上述步骤添加PWM模块。
这里只要设置这两个地方即可。
红色边框1是设置那个PWM管脚初始化。
红色边框2是设置PWM波的周期和占空比的（Period：周期Starting pulse width：占空比）先点击周期按钮选择周期。
左边的红色边框是要设置的单位，这里选择Khz为单位。
如果不知道要选择多少，可选择右边的红色边框。
占空比的设置同周期设置一样。
此时就设置完了PWM的功能。
功能函数如下：这里是默认使能的功能函数，先介绍下这几个函数的功能。
SetRatio16（）；功能是设置PWM的周期。
SetDutyUS() ；功能是设置占空比SetDutyMS() ；功能是设置占空比，与上面那个函数只是单位不同而已。
由于我们做智能车的时候，基本不去改动PWM的周期，需要我们改变的只有PWM的占空比，借此去控制舵机的转向和电机的转动。
SetDutyUS()和SetDutyMS()传入的参数一样，都是一个0到65535的数值。
六．定时器模块的使用首先我们来添加定时器的功能模块，接下来初始化。
这里有两个需要设置的地方。
红色边框1设置的中断源。
红色边框2设置的中断周期。
点击一下…按钮进入对话框选择中断时间。
这里我选择的是中断1ms中断一次。
如果要使用开启和关闭中断的功能函数，请选择这个选项然后点击这两个按键，使能这两个函数，其他的功能模块也可以这样。
最后编译一下文件。
这时候Events.c文件中就会出现多出一个中断函数。
中断程序就写在这里了。
以上就介绍一下飞思卡尔PE环境下基本模块的编程方法。
由于时间问题，未能更加详细讲述，可能会存在一些错误，请大家多多见谅。
改编：713_708_7052014年1月4日。
