卡件组态步骤共22页文档
NT6000系统设备组态方法及步骤
一、NT6000系统设备组态方法及步骤具体步骤：1、将卡件安装到相应机柜的对应槽位上，并用螺丝刀对卡件进行固定操作即可。
2、先做备份！然后进入工程师站的逻辑组态，（基本规则：在1---3页中组态卡件，安装相应的卡件模块；在4---50页中组态新增加的对应模块的各个通道；在55页后页面中组态风机的设备模块及逻辑保护。
)3、完成以上CCM操作后，在桌面上打开“NT6000 eNetMain”管理器，点击“逻辑组态”模块，进入“ProjectX”软件，对需要在上位机显示的点进行"枚举"操作，并在相应的点表前打上√;4、枚举结束后进入清册，并对各个点表测点添加相应的描述、报警区与操作权限等；之后点击“清册”下拉菜单选择“保存清册”、“导出图形支持文件”，并退出“ProjectX”软件。
5、登陆到“NT6000 eNetMain”管理器界面，点击此界面左上角的圆形控件，弹出其下拉菜单，在“系统服务”项内，先加载“工程师站”组态，待操作完成后，再点击“通知所有操作员站”下载组态，到此即已经完成CCM组态及所有操作站的点表文件配置工作。
6、最后进入流程图画面组态，在GraphX界面里，添加设备图标（可以复制相同类型的图标），右击此图标，在弹出的下拉菜单中，选择“别名显示替换”等操作，完成以上操作后，保存画面并退出或保存画面后切换到运行界面，即完成该设备或测点的上位机组态工作。
检查相应模块属性，若一切正常，再把工程师站中已经修改过的画面（*.gra）通过copy to / send to 等批处理软件发到各个操作员站。
7、到目前为止，已经完成了单个设备的组态工作以及实现了所有操作站对此设备的可操作功能。
其他的设备与DCS测点的增加或修改步骤同上.二、卡件的安装及组态。
使用组态软件的一般步骤(精)
使用组态软件的一般步骤
如何就具体的工程应用在组态软件中进行完整、严密的组态，使组态软件能够正常工作。
下面列出了典型的组态步骤：
1将所有I/O点的参数收集齐全，并填写表格，以备在监控组态软件和PLC上组态时使用。
这里给出2个参考格式（分别对应模拟量和开关量信号）见表1表2。
2、搞清楚所使用的I/O设备的生产商、种类、型号、使用的通信接口类型，采用的通信协议，以便在定义I/O设备时做出准确选择。
3、将所有I/O点的I/O标识收集齐全，并填写表格，I/O标识是唯一地确定一个I/O点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。
在大多数情况下I/O标识是I/O点的地址或位号名称。
4、根据工艺过程绘制、设计画面结构和画面草图。
5、按照第一步统计出的表格，建立实时数据库，正确组态各种变量参数。
6、根据第一步和第二步的统计结果，在实时数据库中建立实时数据库变量与I/O 点的一一对应关系，即定义数据连接。
7、根据第四步的画面结构和画面草图，组态每一幅静态的操作画面（主要是绘图）。
8、将操作画面中的图形对象与实时数据库变量建立动画连接关系，规定动画属性和幅度。
9、对组态内容进行分段和总体调试。
10、系统投入运行。

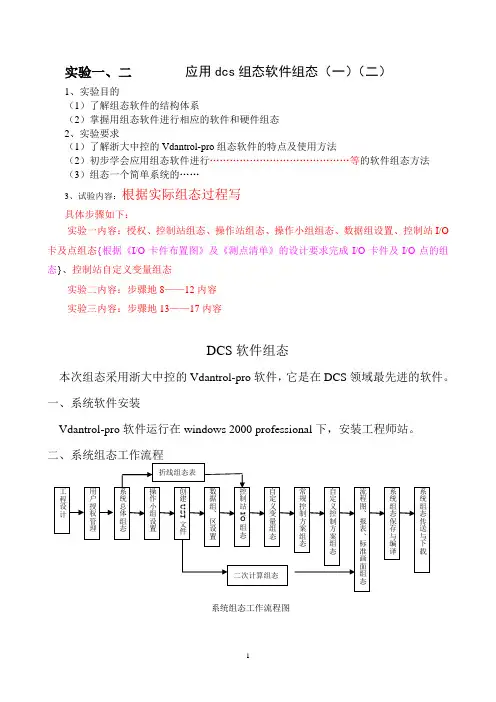

dcs组态流程
实验一、二应用dcs组态软件组态（一）（二）1、实验目的（1）了解组态软件的结构体系（2）掌握用组态软件进行相应的软件和硬件组态2、实验要求（1）了解浙大中控的Vdantrol-pro组态软件的特点及使用方法（2）初步学会应用组态软件进行……………………………………等的软件组态方法（3）组态一个简单系统的……3、试验内容：根据实际组态过程写具体步骤如下：实验一内容：授权、控制站组态、操作站组态、操作小组组态、数据组设置、控制站I/O 卡及点组态{根据《I/O卡件布置图》及《测点清单》的设计要求完成I/O卡件及I/O点的组态}、控制站自定义变量组态实验二内容：步骤地8——12内容实验三内容：步骤地13——17内容DCS软件组态本次组态采用浙大中控的Vdantrol-pro软件，它是在DCS领域最先进的软件。
一、系统软件安装Vdantrol-pro软件运行在windows 2000 professional下，安装工程师站。
二、系统组态工作流程1、工程设计工程设计包括测点清单设计、常规（或复杂）对象控制方案设计、系统控制方案设计、流程图设计、报表设计以及相关设计文档。
工程设计完成后，应形成包括《测点清单》、《系统配置清册》、控制柜布置图》、《控制方案》、《I/O卡件布置图》、《控制方案》等技术文件工程设计是系统组态的依据，只有在完成工程设计之后，才动手进行系统的组态。
2、用户授权管理3、系统总统组态系统总统组态的根据《系统配置清册》确定系统的控制站与操作站4、操作小组设置对各操作站的操作小组进行配置，不同的操作小组可观察、设置、修改不同的标准画面、流程图、报表、自定义键等。
操作小组的划分有利于划分操作员的职责，简化操作人员的操作，突出监控重点5、数据组设置完成数据组（区）的建立工作，为I/O组态时位号的分组分区作好准备。
6、自定义折线表组态对主控制卡管理小的自定义非线性模拟量信号进行线性化处理7、控制站I/O组态根据《I/O卡件布置图》及《测点清单》的设计要求完成I/O卡件及I/O点的组态8、控制站自定义变量组态定义上下位机间交流所需要的变量及自定义控制方案中所需的回路9、常规控制方案组态对控制回路的输入输出只是AI和AO的典型控制方案进行组态10、自定义控制方案组态11、二次计算组态目的是在DCS中实现二次计算功能、优化操作站的管理，提供更丰富的报警内容、支持数据的输入输出。
组态软件操作指南概述
组态软件操作指南概述本章内容KingSCADA软件结构KingSCADA软硬件环境KingSCADA与外部设备KingSCADA软件结构KingSCADA是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
它基于Windows XP/Windows 7/Windows 8/Windows10/Windows Server 2008/Windows Server 2012等操作系统，并支持多语言的操作系统。
用户可以在企业网络的所有层次的各个位置上及时获得系统的实时信息与历史信息。
采用KingSCADA开发工业监控系统，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。
它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。
KingSCADA软件结构由工程设计器、画面编辑器及运行系统三部分构成。
工程设计器：工程设计器是一个应用开发设计工具，用于创建应用、创建监控画面、定义监控的设备、定义相关变量、命令语言以及设定运行系统配置等系统组态工具。
画面编辑器：在画面编辑器中用户可以绘制图形画面、设置动画链接、配置报警窗口、配置趋势曲线窗口等与图形有关的所有操作。
运行系统：工程运行界面，从采集设备中获得通讯数据，并依据画面编辑器的动画设计显示动态画面，实现人与控制设备的交互操作。
KingSCADA软硬件环境1、硬件要求硬件：Intel 酷睿2 双核4线程内存：2G硬盘空间：KingSCADA完全安装占用空间需约350M，建议100GB硬盘。
显示器：VGA、SVGA或支持桌面操作系统的任何图形适配器。
要求最少显示256色，推荐无限色支持鼠标：任何PC兼容鼠标通讯：RS-232CUSB接口：用于插入KingSCADA加密锁（软授权不用）（KingSCADA对于主频有一定要求，对于有较多逻辑脚本系统，建议2.3GHz以上）2、软件要求KingSCADA与外部设备Windows操作系统，支持的操作系统语言版本：中文简体、英文、日文Windows 7专业版和旗舰版Window 8专业版和旗舰版Window 10专业版和旗舰版Windows Server 2012专业版和旗舰版Windows Server 2008专业版和旗舰版Windows Server 2003 专业版和旗舰版Windows Xp sp3Windows Vista专业版和旗舰版注：支持32位和64位，不支持Home版。
(整理)卡件组态步骤.
MMS 6000系统卡件设置MMS6312卡件设置步骤1、通过配套提供的一根通讯线建立卡件与设置电脑之间的物理连接：一头接在电脑串行口上，另一头接在MMS6312卡件面板上的串行口。
2、开启电脑，启动设置软件MMS6000 Konfiguration。
在ID和Password中分别输入一个小写的s，点击Login确认，进入设置主画面。
3、打开主菜单栏的Connection，选择Connect，建立卡件与电脑的通讯连接。
4、打开主菜单栏的File，选择Receive，把卡件的原始设置下载到电脑内存中来。
5、此时File中的Edit变成亮色，可选择。
打开Edit对话框。
1）在Administration属性页中：可以设置Factory工厂名和Block街区地址。
2）在Basis属性页中：Switch on redundant mode切换到冗余模式、Offset tracking偏移量追踪、Invert rotational direction反向旋转、Active reset of the rotational direction激活旋转方向复位均无需设置。
（选择时方框内有小勾，未选中时空白）sensor supply 传感器供电可以在循环选择框中选中0to-27V olt，Rotational direction after reset复位后旋转方向可以任选。
3）在channel 1 属性页中：KKS 通道和Description描述栏中可以设置成便于理解记忆的参数。
Measuring mode 测量方式循环选择框中可以选择是转速测量模式还是键相测量模式。
Upper trigger threshold上门槛电压与Lower trigger threshold下门槛电压栏中输入一个-8～-26V的数值，注意，上门槛电压肯定大于下门槛电压。
Upper channel-clear limit上通道正常电压与Lower channel-clear limit下通道正常电压栏中分别输入-27.4V和-0.1V，这是使用PR9376传感器的两个经验数据。

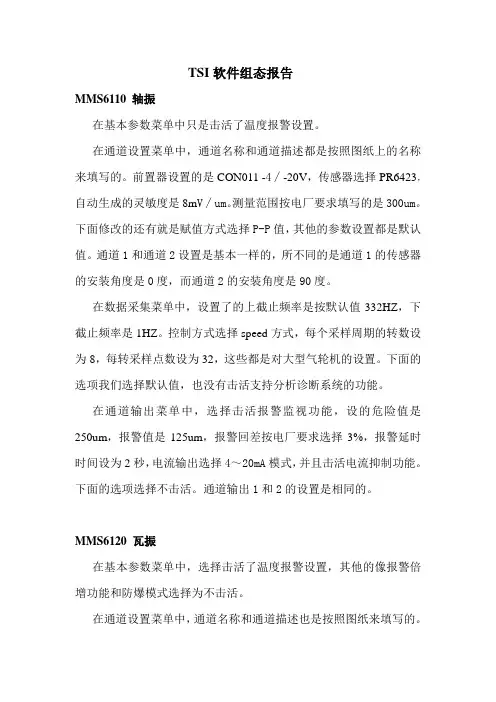

菲利普 TSI卡件组态及探头安装
TSI软件组态报告MMS6110 轴振在基本参数菜单中只是击活了温度报警设置。
在通道设置菜单中，通道名称和通道描述都是按照图纸上的名称来填写的。
前置器设置的是CON011 -4∕-20V，传感器选择PR6423，自动生成的灵敏度是8m V∕um。
测量范围按电厂要求填写的是300um。
下面修改的还有就是赋值方式选择P-P值，其他的参数设置都是默认值。
通道1和通道2设置是基本一样的，所不同的是通道1的传感器的安装角度是0度，而通道2的安装角度是90度。
在数据采集菜单中，设置了的上截止频率是按默认值332HZ，下截止频率是1HZ。
控制方式选择speed方式，每个采样周期的转数设为8，每转采样点数设为32，这些都是对大型气轮机的设置。
下面的选项我们选择默认值，也没有击活支持分析诊断系统的功能。
在通道输出菜单中，选择击活报警监视功能，设的危险值是250um，报警值是125um，报警回差按电厂要求选择3%，报警延时时间设为2秒，电流输出选择4～20mA模式，并且击活电流抑制功能。
下面的选项选择不击活。
通道输出1和2的设置是相同的。
MMS6120 瓦振在基本参数菜单中，选择击活了温度报警设置，其他的像报警倍增功能和防爆模式选择为不击活。
在通道设置菜单中，通道名称和通道描述也是按照图纸来填写的。
传感器在通道1选择PR9268∕20，在通道2中选择PR9268∕30，安装角度分别是0度和90度。
由传感器生成的灵敏度是28.50mm∕um ∕s，内部电阻是1875.00欧姆。
电流设置选择的是off，独立提升线圈的选择会随着传感器的选择而自动输入。
通道1的测量方向选择垂直测量，通道2选择的是水平测量。
测量范围根据电厂要求设为125um。
测量值选择为P-P值，积分参考频率设为80HZ。
在数据采集菜单中，上截止频率设置为600HZ，下截止频率设为10HZ。
控制方式选择speed方式，每个采样周期的转数设为8，每转采样点数设为32，这些都是对大型气轮机的设置。
组态应用操作手册.
组态知识应用操作指导书1硬件组态1.1 创建系统（创建工作平台）方法一：由双击快捷键，进入以下画面。
方法二：由开始/所有应用程序/Triconex/TriStation 1131 进入。
进入以下画面，按File/New Project按钮。
选择你要创建的系统，按OK按钮。
给出文件路径，起文件名，按保存按钮。
1.2项目命名原则:1.2.1 Tristation 1131项目名称文件的命名（project name）---如何建立工程项目文件名（T/C）--(N/T)----(XYZ)---(ABCD)T-----美元合同C-----人民币合同N-----tricon控制系统T------trident控制系统XYZ---表明由本公司工程部和售后服务部亲手做的项目，以主机架为单位。
ABCD---表明合同部每年管理的项目号，A为年，BCD为该年的项目号。
1.2.2 位号命名约定：I/O符号说明：w—未被标定的模拟量输入（DINT）a---定标模拟输入（REAL）v---未被标定的模拟量输出（DINT）y---定标模拟输出（REAL）d---数字量输入（BOOL）c---数字量输出（BOOL）t---温度输入（DINT）p---脉冲输入（REAL）1.2.3 内部信号符号说明：r---内部模拟量（REAL）i---内部模拟量（DINT）e---内部读写模拟量f---内部只读模拟量g---内部读写数字量（Read/Write）k---固定常数（Real/Bool）t---时间常数（TIME）m---报警信号（BOOL）n---连锁记忆位形成1131的数据库。
进入控制面板更换主处理器：双击现有的主处理器，弹出画面如下：按Replace MPs钮，弹出画面如下：选中3008，按OK。
出现画面如下：置换成功。
2.2 组态通讯卡2.2.1 将NCM4329卡件由C1移出，见下图，按Remove按钮。
如：安装在C1S7，则选中此槽位。
组态操作说明
用户授权管理组态操作步骤用户授权管理组态的目的是确定DCS操作和维护管理人员并赋以相应的操作权限。
不同的用户管理对应不同的权限。
如，用户管理：工程师，对应的权限：退出系统、查找位号、PID参数设置、重载组态、报表打印、查看故障诊断信息等等。
在此，将创建一个特权级用户，用户名称为“系统维护”，用户密码为“SUPCONDCS”。
创建步骤如下：1．点击命令[开始/程序/AdvanTrol-Pro/用户权限管理]，弹出图1所示对话框。
对话框中的“用户名称”为系统缺省用户名“SUPER_PRIVILEGE_001”。
图1登录对话框2．在“用户密码”中输入缺省密码“SUPER_PASSWORD_001”，点击“确定”，进入到用户授权管理界面，如图2所示。
图2用户授权管理界面3．在用户信息窗中，右键点击“用户管理”下的“特权”一栏，出现右键菜单如图3所示。
图3用户列表区内的右键菜单4．在右键菜单中点击“增加”命令，弹出用户设置对话框，如图4所示。
图4用户设置对话框5．在对话框中输入以下信息：用户等级：特权用户名称：系统维护输入密码：SUPCONDCS确认密码：SUPCONDCS点击对话框中的命令按钮“授权设置”，用户设置对话框将改变如图5所示。
图5用户授权设置6．在对话框中点击命令按钮“全增加”，将“所有授权项”下的内容全部添加到“当前用户授权”下，如图6所示。
（也可选中某一授权项，通过“增加”按钮授权给当前用户）图6授权结果7．点击“确定”退出用户设置对话框，返回到用户授权管理界面。
在用户信息窗的特权用户下新增了一名“系统维护”用户，如图7所示。
图7用户添加结果8．点击“保存”按钮，将新的用户设置保存到系统中。
9．可重复以上过程设置其它级别的用户，然后退出用户授权管理界面。
系统总体结构组态操作步骤系统总体结构组态是整个系统组态过程中最先做的工作，其目的是确定构成控制系统的网络节点数，即控制站和操作站节点的数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MMS 6000系统卡件设置MMS6312卡件设置步骤1、通过配套提供的一根通讯线建立卡件与设置电脑之间的物理连接：一头接在电脑串行口上，另一头接在MMS6312卡件面板上的串行口。
2、开启电脑，启动设置软件MMS6000 Konfiguration。
在ID和Password中分别输入一个小写的s，点击Login确认，进入设置主画面。
3、打开主菜单栏的Connection，选择Connect，建立卡件与电脑的通讯连接。
4、打开主菜单栏的File，选择Receive，把卡件的原始设置下载到电脑内存中来。
5、此时File中的Edit变成亮色，可选择。
打开Edit对话框。
1）在Administration属性页中：可以设置Factory工厂名和Block 街区地址。
2）在Basis属性页中：Switch on redundant mode切换到冗余模式、Offset tracking偏移量追踪、Invert rotational direction反向旋转、Active reset of the rotational direction激活旋转方向复位均无需设置。
（选择时方框内有小勾，未选中时空白）sensor supply 传感器供电可以在循环选择框中选中0to-27Volt，Rotational direction after reset复位后旋转方向可以任选。
3）在channel 1 属性页中：KKS 通道和Description描述栏中可以设置成便于理解记忆的参数。
Measuring mode 测量方式循环选择框中可以选择是转速测量模式还是键相测量模式。
Upper trigger threshold上门槛电压与Lower trigger threshold 下门槛电压栏中输入一个-8～-26V的数值，注意，上门槛电压肯定大于下门槛电压。
Upper channel-clear limit上通道正常电压与Lower channel-clear limit下通道正常电压栏中分别输入-27.4V和-0.1V，这是使用PR9376传感器的两个经验数据。
Trigger point output pulse 选择框中可以选择脉冲是否需要反相。
Teeth of pulse wheel脉冲齿数栏中输入测量齿数，一般转速为60，键相为1。
Gear transmission ratio变速齿轮比率栏中输入1。
Maximum speed 最大转速和Minimum speed最小转速栏中根据电厂需要输入。
Standstill indication停机监测栏中可以输入一个时间。
Measurements per revolution每转的测量方式可以循环选择每转多次测量还是单次测量。
键相通道一定要选择单次测量。
Symmetry of input signal 输入信号占空比可以根据实际情况输入。
Gap limit j间隙电压极限栏输入0V。
Peak hold 峰值保持和Peak hold reset 峰值保持复位均可以不选。
4）Channel 2属性页中设置同channel 15）在Output channel 1属性页中：Output pulse循环选择框中可以选择输出脉冲相位Output function limit 1输出限值1和Output function limit 2输出限值2循环选择框中可以选择No function(off)关闭、Greater than limit大于限值动作、Smaller than limit小于限值动作等等选项。
Limit 1限值1和Limit 2限值2栏分别设置限值。
Hysteresis limit 1限值1回差和Hysteresis limit 2限值2回差栏分别设置动作回差。
Limit suppression 报警抑制框需要选中。
Time constant current output时间平滑常数栏中输入时间。
Current output循环选择框中选择输出电流量程。
Current suppression 电流抑制需要选中。
Enable test value允许通道测试可以选中。
但是选中后还需作硬件修改才可以作用。
Test value 栏中输入通道测试值。
Cahbration current output 输出电流系数栏中输入1。
6）Output channel 2属性页中设置同Output channel 1。
6、此时已经全部设置完毕，假如设置符合软件默认值，没有错误的话，各属性页中Status栏颜色是绿色的，修改过的栏Status旁边的白色框会变成蓝色。
而假如设置错误的话，Status栏颜色是红色的。
依次点击Apply、Ok确认，关闭Edit对话框。
7、打开主菜单栏的File，选择Transmit，假如设置正确，可以成功上传设置到卡件。
假如无法上传，重复第5步，修改设置至正确。
8、至此，MMS6312卡件已经设置完成。
打开主菜单栏的File，选中Saveas…可以把所作设置保持到软件安装目录下的m6m文件夹中。
MMS6210卡件设置步骤1、通过配套提供的一根通讯线建立卡件与设置电脑之间的物理连接：一头接在电脑串行口上，另一头接在MMS6210卡件面板上的串行口。
2、开启电脑，启动设置软件MMS6000 Konfiguration。
在ID和Password中分别输入一个小写的s，点击Login确认，进入设置主画面。
3、打开主菜单栏的Connection，选择Connect，建立卡件与电脑的通讯连接。
4、打开主菜单栏的File，选择Receive，把卡件的原始设置下载到电脑内存中来。
5、此时File中的Edit变成亮色，可选择。
打开Edit对话框。
1）在Administration属性页中：可以设置Factory工厂名和Block 街区地址。
2）在Basis属性页中：Limit increase on 报警倍增框可以不选，假如选中需要作硬件修改才能作用。
Limit multiplier value 栏可以输入报警倍增的系数。
Limit suppression on报警抑制框必须选中。
Temperature Danger 温度危险和Temperature Alert 温度报警栏中输入温度。
Switch on EX-mode切换到加装安全栅模式、Switch on difference monitoring 切换到差值监视模式、Switch on slave mode 切换到从模式框均无需选中。
Maximum difference 最大差值输入允许的最大测量差值。
3）在Channel 1属性页中Channel Active通道激活框必须选中。
KKS 通道和Description描述栏中可以设置成便于理解记忆的参数。
CON-Type前置器类型栏中选中所安装的前置器类型。
Sensor-Type传感器类型栏中选中所安装的传感器类型。
Sensitivity灵敏度栏中输入数值，该值由16除以量程范围得到。
Start of measuring range测量起始范围和End of measuring range测量中止范围栏中分别输入基量程和满量程。
Tare value displacement 零位值和Tare value voltage 零位电压栏中分别输入0和对应的电压值。
Measuring chain operating range highest level(V) 测量最大工作范围电压值、Measuring chain operating range greatestdistance(mm)测量最大工作范围位移值、Measuring chain operating range lowest level(V)测量最小工作范围电压值、Measuring chain operating range smallest distance(mm)测量最小工作范围位移值栏在选中了传感器和前置器型号后会自动填入。
Invert measuring range反向测量范围框根据实际需要是否选中。
假如选中的话，注意零位电压要作修改。
EX-variant安全栅类型、EX-series resistance安全栅阻值栏无需输入。
4）Channel 2属性页中的设置同Channel 1。
5）Linearization channel 1属性页中：Linearization active 线性化激活框必须选中。
打开主菜单栏中的Display，选中Char. Variables ，打开实时棒状图，根据已经设置的零位电压值，由现场操作员在现场调整传感器，使棒状图中显示的测量值在零位。
现场固定零位。
根据调试员指令，现场操作员调整传感器到基量程，假如已经反向，则需调整到满量程。
调试员在Linearization channel 1属性页中的第一点的Displacement(mm)位移栏输入当前基量程的值，并点击对应该点的Online，则可在该点的Voltage(V)中接收到当前前置器的实际电压。
操作员根据指示，把传感器由基量程向满量程方向移动一定的值，调试员在第二点的位移栏中输入当前实际位移，点击Online接收实际电压值。
同样步骤，把传感器一直移动到满量程的值，接收实际电压。
完成线性化表的制作。
该表一共可以做32个线性化点。
6）Linearization channel 2属性页中的设置同Linearization channel 1。
7）Data acquisition 属性页中：Control 控制循环选中框中选中time模式Subspeed 最低转速、Normial speed 正常转速、Speed tolerance 转速公差、Over speed超速栏均无需修改，使用默认设置。
Support diagnosis system支持诊断系统框可以选中。
8）Output channel 1属性页中：Limit watching active 限值监测激活框必须选中。
Danger high危险高值、Alert high报警高值、Alert low报警低值、Danger low危险低值栏根据电厂实际情况输入数值。
Alarm Hysteresis报警回差循环选择框可以选择从1％到10％Latching active 锁定激活循环选择框选中not active无需激活。
Alarm delay 报警延迟循环选择框可以选择从1s到6sTime constant current output时间平滑常数栏中输入时间。
Current output循环选择框中选择输出电流量程。
